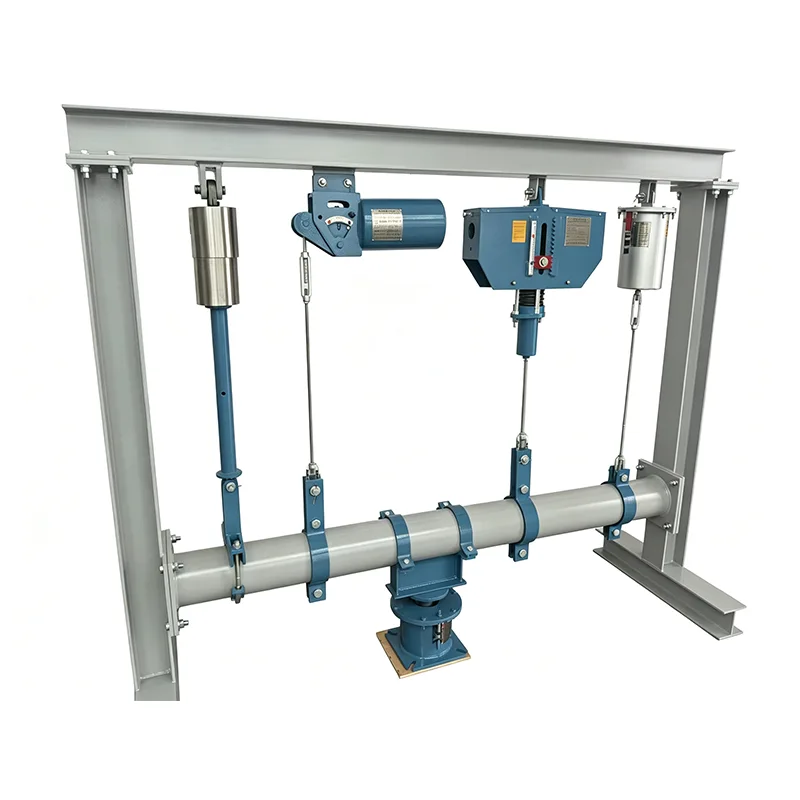

Per le tubazioni ad alta temperatura con movimento verticale sostanziale, la scelta del supporto giusto può influire direttamente sulla sicurezza e sulla durata dell'apparecchiatura.Tianshuifornisce ilGancio a molla costante ad alta capacitàper applicazioni di tubazioni industriali impegnative, con capacità di carico fino a 500 kN, corsa fino a 600 mm e deviazione del carico controllata per un supporto stabile durante l'espansione e la contrazione termica.
Un gancio a molla costante è progettato per mantenere una forza di supporto quasi costante mentre una tubazione si muove verticalmente. Questa caratteristica è particolarmente importante nelle centrali termoelettriche, nelle raffinerie, negli impianti di trattamento chimico e in altri impianti in cui può verificarsi un grande spostamento termico. Rispetto ai supporti a molla variabili convenzionali, il design costante ad alta capacità aiuta a ridurre il trasferimento di carico indesiderato su tubi, ugelli dell'attrezzatura, flange e supporti adiacenti. Questa guida spiega come funziona il sistema, le sue principali caratteristiche tecniche, le aree di applicazione, le considerazioni sulla selezione e i requisiti di qualità.
Sommario
1. Che cos'è un gancio a molla costante ad alta capacità?
2. Come funziona un gancio a molla costante?
3. Specifiche tecniche principali
4. Quali sono i principali vantaggi?
6. Come dovresti selezionare il modello giusto?
Cos'è un gancio a molla costante ad alta capacità?
A Gancio a molla costante ad alta capacitàè un supporto meccanico per tubi progettato per sostenere carichi verticali pesanti consentendo al contempo un movimento significativo della tubazione con una variazione minima della forza di supporto. È particolarmente adatto per sistemi di tubazioni esposti a dilatazione e contrazione termica.
Quando una tubazione ad alta temperatura si riscalda, la sua lunghezza e posizione possono cambiare considerevolmente. Se la forza di supporto cambia sostanzialmente durante questo movimento, ulteriore sollecitazione può essere trasferita al tubo e alle apparecchiature collegate. È stato progettato un meccanismo a molla costante per compensare questo movimento e mantenere un carico di supporto relativamente stabile per tutta la gamma operativa.
I moderni ganci a molla costante in genere combinano una molla per carichi pesanti con un meccanismo di collegamento, manovella o leva. La geometria del meccanismo bilancia la coppia della molla e la coppia del carico mentre la tubazione si muove, consentendo al supporto di mantenere una forza di uscita quasi costante.
Per progetti che coinvolgono condotte molto pesanti o grandi corse verticali, Tianshui offre design standard che coprono carichi operativi da 0,1 kN a 500 kN, con ingegneria personalizzata disponibile per applicazioni che superano la capacità standard.
Come funziona un gancio a molla costante?
Il principio di funzionamento si basa sulla compensazione meccanica. A differenza di una semplice molla variabile, la cui forza cambia quando la molla si flette, il supporto a molla costante utilizza una geometria meccanica attentamente progettata per compensare questo cambiamento.
Quando la tubazione supportata si muove verticalmente, la molla si comprime o si estende. Allo stesso tempo, il meccanismo di collegamento cambia posizione. Il rapporto di coppia risultante è progettato in modo tale che la forza di supporto rimanga entro un intervallo di deviazione controllato per tutta la corsa di lavoro.
Ciò offre diversi vantaggi pratici:
- Forza di supporto stabile durante il movimento termico.
- Riduzione dello stress aggiuntivo sulle tubazioni collegate.
- Minore rischio di carico eccessivo degli ugelli.
- Migliore sistemazione di grandi spostamenti verticali.
- Stabilità migliorata per condotte critiche ad alta temperatura.
L'efficacia del progetto viene normalmente verificata attraverso una prova di carico-spostamento. Un'unità adeguatamente calibrata dovrebbe presentare una curva di carico relativamente piatta per tutta la gamma di corsa specificata.
Specifiche tecniche principali
La scelta di un supporto a molla costante richiede molto più che limitarsi a considerare il suo carico nominale. Durante la progettazione è necessario considerare il carico operativo, la corsa, l'orientamento dell'installazione, il materiale della molla, la capacità di regolazione e le condizioni ambientali.
| Specifica | Gamma/Opzione tipica |
|---|---|
| Modello/Serie | PH, LH, CA, CS, TH |
| Capacità di carico operativo | 0,1 kN – 500 kN |
| Viaggio standard | 50 mm, 100 mm, 200 mm, 400 mm |
| Corsa effettiva massima | Fino a 600 mm |
| Deviazione del carico standard | Entro ±5% |
| Opzione ad alta precisione | Entro ±3% |
| Direzione di installazione | Orizzontale/Verticale |
| Materiale primaverile | 60Si2Mn / 50CrVA |
| Finitura alloggiamento | Zincato a caldo/epossidico |
| Regolazione del carico sul campo | Tipicamente ±10% |
Per progetti al di fuori di questi parametri standard, è possibile progettare configurazioni personalizzate in base al carico richiesto, alla corsa, allo spazio di installazione, alle dimensioni di connessione, ai materiali e agli standard di tubazione applicabili.
Quali sono i principali vantaggi?
1. Carico stabile durante il movimento termico
Il vantaggio principale è la capacità di mantenere una forza di supporto quasi costante mentre la pipeline si muove. Ciò è utile per i sistemi in cui i cambiamenti nel carico di supporto potrebbero influenzare le apparecchiature sensibili o creare concentrazioni di stress indesiderate.
2. Elevata capacità di carico
Le tubazioni industriali per carichi pesanti possono imporre carichi verticali sostanziali sul sistema di supporto. I design standard possono gestire carichi fino a 500 kN, mentre è possibile sviluppare soluzioni personalizzate per requisiti più elevati.
3. Ampia corsa verticale
L'espansione termica può produrre uno spostamento verticale significativo. Le opzioni di corsa standard includono 50 mm, 100 mm, 200 mm e 400 mm, mentre i design appositamente progettati possono adattarsi alla corsa effettiva fino a 600 mm.
4. Migliore protezione delle apparecchiature
Limitando la variazione della forza di supporto, una disposizione costante della molla può aiutare a ridurre i carichi aggiuntivi trasmessi alle connessioni della turbina, agli ugelli del serbatoio, alle flange e ad altri componenti sensibili.
5. Installazione e regolazione convenienti
I perni preimpostati possono mantenere il meccanismo nella posizione fredda specificata durante il trasporto, l'installazione, il test idraulico e altre attività di pre-messa in servizio. Una volta completato il test, i pin possono essere rimossi prima del normale funzionamento.
Dove viene utilizzato?
I supporti a molla costante vengono generalmente selezionati per i sistemi di tubazioni industriali in cui devono essere sopportati sia carichi pesanti che considerevoli movimenti verticali. Le applicazioni tipiche includono:
- Centrali termoelettriche:Vapore principale, riscaldamento a caldo e tubazioni relative alla caldaia.
- Impianti di energia nucleare:Sistemi di tubazioni critici che richiedono carichi di supporto controllati.
- Raffinerie:Processo ad alta temperatura e tubazioni per idrocarburi.
- Impianti chimici:Linee di processo esposte a cicli termici.
- Impianti petrolchimici:Condotte di grande diametro e ad alta temperatura.
- Sistemi energetici industriali:Vapore e altre reti di gasdotti ad alta energia.
Per ulteriori soluzioni di supporto delle tubazioni, gli ingegneri possono anche valutare i relativi supporti a molla costante, supporti a molla e supporti per tubazioni in base ai requisiti di layout e di analisi delle sollecitazioni.
Come dovresti selezionare il modello giusto?
La scelta corretta dovrebbe basarsi sui dati tecnici piuttosto che sulla sola capacità di carico. Prima di acquistare un gancio a molla costante ad alta capacità, è necessario verificare i seguenti parametri:
- Carico operativo:Determinare il carico verticale effettivo nella posizione del supporto.
- Posizioni fredde e calde:Identificare l'intervallo completo del movimento previsto del tubo.
- Viaggio richiesto:Selezionare un'unità in grado di coprire lo spostamento calcolato con un margine operativo sufficiente.
- Orientamento dell'installazione:Confermare se è necessaria una configurazione orizzontale o verticale.
- Dimensioni di connessione:Controllare lo spazio strutturale, il collegamento dell'asta e i requisiti di montaggio.
- Condizioni ambientali:Considerare l'umidità, i gas corrosivi, l'esposizione all'esterno e la temperatura.
- Norme applicabili:Confermare i requisiti del progetto, come MSS SP-58, ASME B31.1, ASME B31.3, EN 13480 o gli standard nazionali pertinenti.
Per i progetti di sostituzione, le informazioni sulla targhetta esistente, i dati di carico, i requisiti di viaggio, i disegni dimensionali e i dettagli di connessione possono aiutare il produttore a sviluppare un'unità sostitutiva compatibile.
Controllo qualità e test
La coerenza delle prestazioni è fondamentale perché il gancio diventa parte del sistema complessivo di supporto delle tubazioni. La qualità della produzione dovrebbe quindi includere sia il controllo dimensionale che le prove di carico funzionale.
Tianshui afferma che i suoi ganci a molla costante sono preimpostati e calibrati prima della spedizione. Il carico viene misurato in più posizioni lungo la corsa specificata per verificare che la forza di supporto rimanga entro la tolleranza richiesta.
Un pacchetto di documentazione del progetto può includere:
- Test di carico e registrazioni dello spostamento del carico.
- Documentazione di controllo dimensionale.
- Certificati molle e materiali strutturali.
- Documentazione di saldatura e NDT quando richiesta.
- Informazioni sulla preimpostazione e sull'installazione.
- Registrazioni applicabili di qualità e tracciabilità.
Le informazioni sul prodotto indicano un sistema di qualità certificato ISO 9001:2015 e il supporto di numerosi standard internazionali di tubazioni e produzione. Per i progetti con severi requisiti di conformità, gli acquirenti devono confermare l'esatto standard, l'ambito di ispezione, la tolleranza e i requisiti di documentazione prima di effettuare un ordine.
Domande frequenti
Qual è la differenza tra un gancio a molla costante e un gancio a molla variabile?
Un supporto a molla variabile cambia la sua forza di supporto mentre la molla si muove lungo la sua corsa. Un supporto a molla costante utilizza un meccanismo di compensazione meccanica per mantenere la forza di supporto sostanzialmente più costante durante la corsa specificata. Sono quindi preferibili progettazioni costanti laddove la variazione del carico deve essere ridotta al minimo.
Quale capacità di carico può gestire una sospensione a molla costante ad alta capacità?
I modelli standard coprono carichi operativi da 0,1 kN a 500 kN. Le applicazioni che richiedono carichi maggiori possono essere valutate come progetti ingegneristici personalizzati in base al carico richiesto, alla corsa, alle dimensioni strutturali e agli standard applicabili.
Perché vengono utilizzati i pin preimpostati?
I perni preimpostati bloccano il meccanismo nella posizione di installazione specificata. Aiutano a prevenire movimenti indesiderati durante il trasporto, l'installazione, i test idraulici e la pulizia chimica. I perni devono essere rimossi prima che il sistema di tubazioni entri nel normale funzionamento.
È possibile personalizzare il gancio per ambienti corrosivi?
SÌ. A seconda dell'ambiente operativo, la protezione dell'alloggiamento può includere zincatura a caldo, rivestimenti epossidici, sistemi protettivi specializzati o materiali alternativi. Le condizioni ambientali dovrebbero essere specificate durante la fase di progettazione.
Quanto viaggio può sopportare la gruccia?
Le configurazioni di corsa comuni includono 50 mm, 100 mm, 200 mm e 400 mm. Le soluzioni personalizzate possono fornire una corsa effettiva fino a 600 mm quando il sistema di tubazioni richiede un movimento verticale maggiore.
Quali informazioni devono essere fornite quando si richiede un preventivo?
Informazioni tecniche utili includono carico operativo, posizioni calde e fredde, corsa richiesta, orientamento di installazione, dimensioni di connessione, standard applicabili, condizioni ambientali ed eventuali ispezioni o requisiti di documentazione specifici del progetto.
Conclusione: scegli un supporto stabile per sistemi di tubazioni esigenti
Un supporto a molla costante adeguatamente progettato può fare una differenza significativa quando le tubazioni industriali pesanti sono soggette a un grande spostamento termico verticale. Mantenendo una forza di supporto controllata, riducendo le variazioni di carico indesiderate e consentendo una corsa sostanziale, questo tipo di supporto può contribuire a un funzionamento delle tubazioni più sicuro e prevedibile. Tianshui fornisce soluzioni ad alta capacità che coprono carichi fino a 500 kN, con design personalizzati disponibili per applicazioni impegnative. Se stai selezionando i supporti per una centrale elettrica, una raffineria, un impianto chimico o un altro progetto di tubazioni ad alta temperatura,contattacicon le vostre esigenze di carico e viaggio per ricevere una raccomandazione tecnica e un preventivo adeguati.
