Le caratteristiche del supporto primaverile della centrale elettrica.

Supporto primaverile per le centrali elettriche(diviso in due tipologie: forza variabile e forza costante. Adatto sia per energia termica che per generazione di energia termica, conforme ASME B31.1 e SH/T3073)

Caratteristiche comuni generali

Forte adattabilità alle condizioni di lavoro

Adatto per tubazioni ad alta temperatura e alta pressione come vapore principale, vapore riscaldato, acqua di alimentazione e acqua di condensa delle caldaie (fino a 550 ℃ e 16 MPa+), in grado di resistere a ripetuti sbalzi di temperatura ed espansioni da freddo a caldo, tenendo conto del peso proprio, del mezzo e del peso dell'isolamento.

Classificazione del carico ben definita

Ampia gamma di specifiche di carico: il tubo piccolo DN25 a carico piccolo pesa 50 kg, le condotte principali di grande diametro con carichi pesanti possono raggiungere decine di tonnellate, suddivise in serie di carico leggero, medio e pesante.

Elevata ridondanza di sicurezza

Fattore di sicurezza della molla ≥ 1,5, molle in acciaio legato ad alta temperatura resistono allo scorrimento e alla fatica ad alta temperatura, adatte per i cicli annuali continui di avvio-arresto delle centrali elettriche.

Struttura standardizzata e modulare

Molle tubolari standardizzate, molle a cestello, gruppi di sospensione costanti, fascette per tubi a forma di U abbinate, supporti per tubi termoisolanti, aste di sospensione e componenti di regolazione filettati, facilitano il montaggio in loco.

Configurazione della protezione dalla corrosione basata sul grado

Protezione contro la corrosione C3 per locali caldaie interni, protezione contro la corrosione pesante C4/C5 per tubazioni di forni esterni/ventilatori a tiraggio indotto (sabbiatura + primer ricco di zinco + finitura).

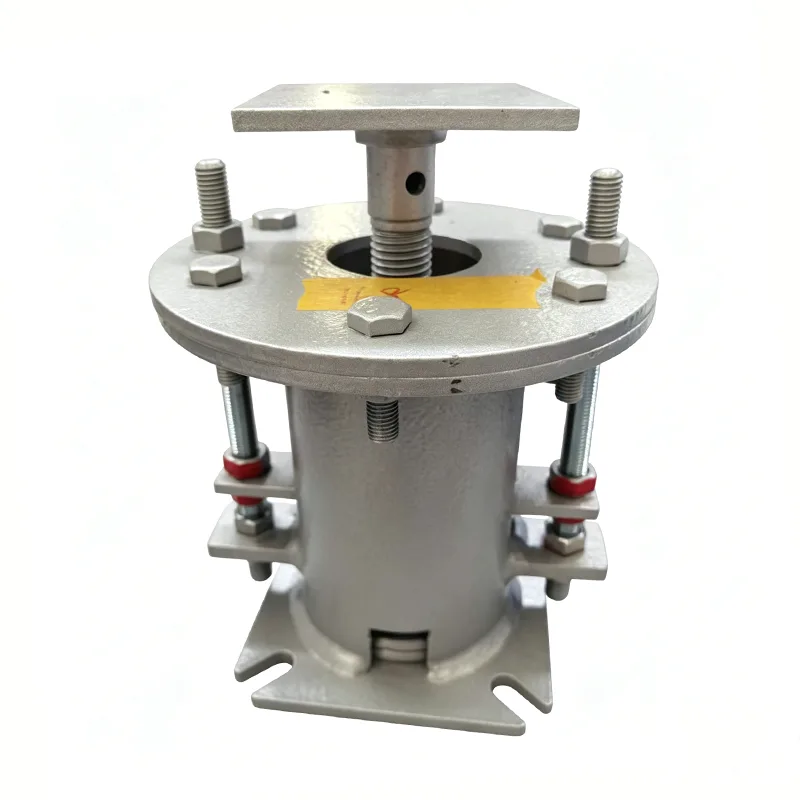

Supporto a molla variabile (il più utilizzato nelle centrali elettriche)

Struttura compatta, basso costo, piccola area di installazione. È la scelta preferita per tubazioni a medio e breve spostamento con spostamento termico verticale ≤ 25 mm e variazione di carico ≤ 25%.

Viene fornito con scala di carico (freddo/caldo), perni di bloccaggio, bloccaggio allo stato freddo, protezione dal test della pressione dell'acqua e sblocco al riscaldamento. Il carico di installazione allo stato freddo può essere regolato con precisione tramite il dado regolabile.

Limitazioni

Non può essere utilizzato se lo spostamento termico della tubazione è troppo grande o se la fluttuazione del carico supera il 25%. In caso contrario, la sollecitazione aggiuntiva sull'apertura del tubo supererà il limite.

Applicazioni: Alimentazione idrica a media e bassa pressione, drenaggio e scarico, tubicini accessori fumi e condotte secondarie di macchine ausiliarie.

Gancio a molla costante (gancio di sospensione a molla costante, speciale per condutture chiave nelle centrali elettriche)

Carico costante a tutta corsa (fluttuazione ≤ ±6%), grande cilindrata, grande carico, standard per aperture chiave dei tubi del collettore turbina/caldaia;

Ampia gamma di corse (50 - 500 mm), in grado di far fronte a un significativo allungamento termico dei tubi del vapore principale e del vapore riscaldato, proteggendo le flange delle apparecchiature da perdite e le aperture dei tubi dallo strappo;

Struttura a camma della leva, piccola deformazione della molla, resistente alla fatica ad alta temperatura, maggiore durata in ambienti difficili ad alta temperatura nella parte superiore del forno.

Applicazioni: tubi di uscita del collettore di caldaia, tubi principali del vapore, tubi del vapore riscaldato, tubazioni di ingresso e uscita della turbina.

Caratteristiche speciali per l'uso nelle centrali elettriche

Tolleranza alla temperatura durante l'avvio e lo spegnimento: durante gli sbalzi di temperatura improvvisi durante l'avvio e lo spegnimento dell'unità, le molle vengono ripetutamente compresse e allungate. L'acciaio per molle 50CrVA resistente alle alte temperature è selezionato per prevenire il cedimento del rilassamento termico;

Design antivibrante: le tubazioni vibranti all'ingresso e all'uscita del ventilatore e della pompa dell'acqua sono dotate di staffe limite per evitare squilibrio della forza laterale sulle molle;

Componenti complementari di isolamento termico: vengono forniti supporti standardizzati per tubi di isolamento termico per tubazioni ad alta temperatura per prevenire la conduzione del calore e danni al rivestimento dei pendini e delle molle;

Specifiche di funzionamento e manutenzione: Durante la manutenzione importante dell'unità, le posizioni delle lancette vengono controllate una per una. Se la deviazione supera il limite, le impostazioni vengono ripristinate o i supporti e i ganci vengono sostituiti.
