I giunti di dilatazione delle tubazioni sono componenti flessibili installati nei sistemi di tubazioni per assorbire le variazioni dimensionali causate dall'espansione e dalla contrazione termica, nonché per smorzare le vibrazioni, ridurre il rumore e compensare piccoli disallineamenti di installazione. Senza giunti di dilatazione, la crescita termica nei tubi lunghi genererebbe uno stress enorme che potrebbe danneggiare pompe, valvole, ugelli e il tubo stesso.Tecnologia della conduttura di Yangzhou Tianshunproduce tre famiglie principali di giunti di dilatazione: soffietti metallici, gomma e tessuto, ciascuna progettata per specifiche condizioni di pressione, temperatura e fluido.

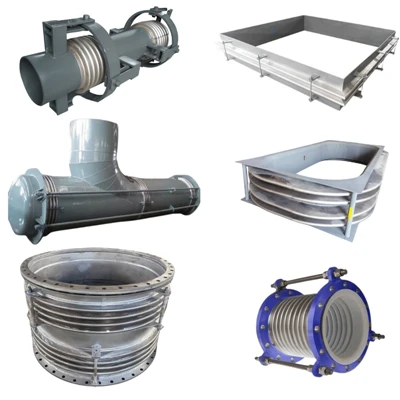

I giunti di dilatazione metallici, detti anche giunti di dilatazione a soffietto, sono costituiti da uno o più elementi contorti a soffietto in acciaio inossidabile combinati con raccordi terminali come flange, estremità a saldare o connessioni filettate. Sono progettati per sistemi di tubazioni pressurizzate e possono assorbire movimenti assiali, laterali e angolari singolarmente o in combinazione.
Le configurazioni spaziano da semplici unità monoassiali a complessi design legati, universali, incernierati e con pressione bilanciata che contengono la spinta di pressione o limitano il movimento a piani specifici. I soffietti sono generalmente realizzati in acciaio inossidabile 304, 321 o 316L, con opzioni in alta lega come Inconel o Hastelloy disponibili per servizi corrosivi o ad alta temperatura. I valori di pressione coprono il vuoto totale fino a diverse centinaia di bar, a seconda del diametro e del numero di strati del soffietto.
| Elemento parametro | Esempi di valori comuni |
| Diametro nominale (DN) | DN50 - DN3000 (le dimensioni non standard possono essere realizzate in base ai disegni.) |
| Pressione di progetto (PN) | PN10, PN16, PN25, PN40 |
| Temperatura di progetto | Da -196°C a +800°C |
| Materiale del soffietto | SS304, SS316L, Inconel 625 |
| Tipo di connessione | Flangia, Saldatura |
| Capacità di movimento | Assiale, Laterale, Angolare (mm/°) |
| Vita affaticata | 1000, 3000, 5000 cicli |
I giunti di dilatazione in gomma offrono un'alternativa leggera e antivibrante alle unità metalliche per applicazioni a bassa pressione. Realizzati in gomma sintetica rinforzata come EPDM, NBR, neoprene o varianti rivestite in PTFE, assorbono il movimento termico, riducono il rumore trasmesso dalla struttura e compensano il disallineamento tra tubazioni e apparecchiature. Sono ampiamente utilizzati nel trattamento delle acque, HVAC, stazioni di pompaggio e linee di trasferimento chimico dove la resistenza alla corrosione e l'assorbimento degli urti sono priorità.

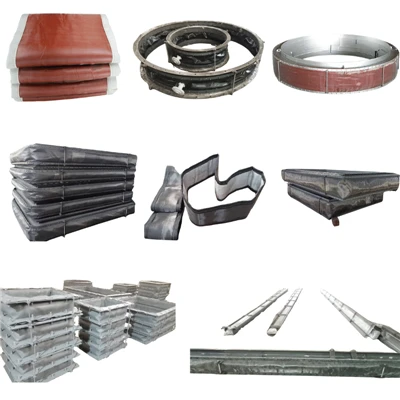

I giunti di dilatazione in tessuto o non metallici sono progettati principalmente per condutture a bassa pressione e sistemi di scarico dei fumi funzionanti ad alte temperature. Sono costituiti da più strati di tessuti per alte temperature, materiali isolanti e sigillanti incorniciati da metallo o acciaio. Capaci di assorbire grandi quantità di movimento assiale, laterale e angolare con una forza di reazione molto bassa, i giunti in tessuto sono comuni nelle centrali elettriche, negli impianti di termovalorizzazione, nei forni per cemento e nei sistemi di scarico industriali che operano fino a 1.000°C e oltre con un isolamento adeguato.
| Tabella dei parametri | Esempi di valori comuni |
| Temperatura di servizio | 400°C-1000°C |
| Pressione operativa | ± 50 kPa (bassa pressione) |
| Tipo di mezzo/gas | Gas di combustione, aria calda, gas corrosivi |
| Strati di tessuto | PTFE, Silicio, Fibra Ceramica |
| Lunghezza faccia a faccia | 200mm - 500mm (personalizzabile) |
| Materiale del telaio | Acciaio al carbonio, Q235, SS304 |
La nostra gamma di giunti di dilatazione copre diametri nominali da DN25 (1 pollice) fino a DN4000 (160 pollici) e superiori per unità in tessuto personalizzate. Le dimensioni faccia a faccia standard seguono le norme comuni del settore e lunghezze, capacità di movimento e configurazioni finali personalizzate vengono prodotte su ordinazione. Ogni giunto è testato idrostaticamente e sottoposto a cicli di prova, a seconda dei casi, con tracciabilità completa del materiale dalla bobina all'assemblaggio finito.
Tutti i giunti di dilatazione sono progettati e realizzati in conformità con gli standard internazionali tra cui EJMA, ASME B31.1, ASME B31.3, EN 14917 e GB/T 12777. Disponiamo inoltre della certificazione ISO 9001:2015 e possiamo fornire unità con marchio CE per il mercato europeo.
Integrazione con i sistemi di supporto dei tubi
I giunti di dilatazione vengono quasi sempre specificati come parte di un'analisi completa della flessibilità delle tubazioni, lavorando insieme ai supporti a molla e ai supporti dei tubi rigidi per controllare sia il movimento che il carico. Sulle linee con significativa crescita termica verticale, i pendini a molla variabile o i pendini a molla costante sostengono il peso del tubo mentre il giunto di dilatazione assorbe lo spostamento assiale e laterale. Per i sistemi soggetti a eventi dinamici come colpi d'ariete o carichi sismici, gli ammortizzatori idraulici vengono spesso installati in parallelo ai giunti di dilatazione per limitare i movimenti improvvisi consentendo al contempo uno spostamento termico graduale.
Il nostro portafoglio completo di prodotti comprende anche supporti per calzature per tubi, supporti per tubi preisolati per linee criogeniche e ad alta temperatura e una gamma completa di supporti e supporti a molla, consentendo ai clienti di procurarsi giunti di dilatazione e l'hardware di supporto associato da un unico produttore.
I giunti di dilatazione sono specificati praticamente in ogni settore dell'industria di processo: produzione di energia (termica, nucleare, rinnovabile), petrolio e gas (raffinerie, oleodotti, terminali GNL), trattamento delle acque e delle acque reflue, impianti petrolchimici e farmaceutici, estrazione mineraria e lavorazione dei minerali, produzione di alimenti e bevande, teleriscaldamento e costruzione di sistemi HVAC.
Ogni giunto di dilatazione viene sottoposto a test di pressione e controllo dimensionale prima della spedizione dal nostro stabilimento di produzione di 35.000 m² a Jiangsu, in Cina. Il nostro team di ingegneri supporta i clienti con calcoli di movimento, indicazioni sulla selezione dei materiali e revisioni di progetti personalizzati. I tempi di consegna standard vanno da due a quattro settimane a seconda delle dimensioni e della complessità, e gli ordini urgenti possono essere soddisfatti previo accordo. Con oltre 14 anni di esperienza nella fornitura di componenti per tubazioni in oltre 45 paesi, serviamo appaltatori EPC, società di ingegneria e utenti finali in tutto il mondo.
Che tipo di giunto di dilatazione dovrei scegliere: metallo, gomma o tessuto?
Selezionare in base a pressione, temperatura e fluido. I giunti a soffietto metallico sopportano alte pressioni e un ampio intervallo di temperature e sono la soluzione predefinita per le tubazioni di processo. I giunti in gomma eccellono nello smorzamento delle vibrazioni e nella resistenza alla corrosione in acqua e in ambienti chimici blandi. I giunti in tessuto vengono utilizzati per condutture di grande diametro, a bassa pressione e ad alta temperatura come i sistemi di scarico e dei gas di scarico.
Quali movimenti può assorbire un giunto di dilatazione?
A seconda del design, i giunti di dilatazione possono assorbire il movimento assiale (compressione/estensione), laterale (offset perpendicolare) e angolare (rotazione), singolarmente o in combinazione. Le unità a soffietto singolo gestiscono principalmente il movimento assiale, mentre i design universali, incernierati e con giunto cardanico vengono utilizzati per lo spostamento laterale e angolare.
Ho bisogno di supporti a molla quando installo un giunto di dilatazione?
Nella maggior parte dei casi sì. I giunti di dilatazione assorbono il movimento termico ma non sono progettati per sostenere il peso del tubo. I supporti a molla variabili o i supporti a molla costante supportano il carico proprio del tubo e del suo contenuto consentendo al tempo stesso al giunto di dilatazione di muoversi liberamente. La corretta selezione del supporto fa parte di un'analisi completa delle sollecitazioni del tubo.
Quali standard seguono i vostri giunti di dilatazione?
I nostri giunti di dilatazione metallici sono progettati secondo gli standard EJMA e sono conformi ad ASME B31.1, ASME B31.3, EN 14917 e GB/T 12777. Le unità in gomma e tessuto seguono gli standard ISO, EN e ASTM applicabili. Su richiesta sono disponibili la marcatura CE e l'ispezione di terze parti.
Qual è la durata tipica di un giunto di dilatazione?
La durata dipende dalla temperatura, dalla pressione, dai cicli di movimento, dalla corrosione dei mezzi e dalla qualità dell'installazione. Un giunto a soffietto metallico adeguatamente dimensionato e installato dura in genere dai 10 ai 20 anni in un normale servizio industriale. I giunti in gomma e tessuto generalmente hanno una durata di vita più breve e sono considerati elementi soggetti ad usura sostituibili. Su richiesta possiamo fornire dati sul ciclo di fatica per design specifici dei soffietti.
