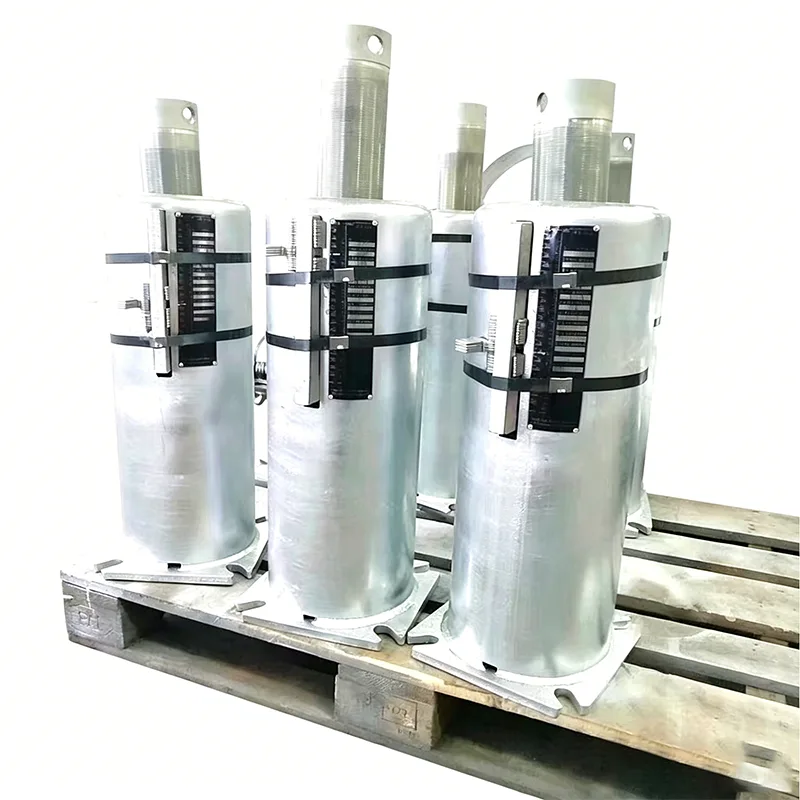

Supporti a molla per centrali elettriche

Sulla base di 14 anni di esperienza nei supporti/ganci per condotte e nelle soluzioni di supporto per centrali elettriche, Yangzhou Tianshun Pipeline Technology Co., Ltd. fornisce supporti a molla per centrali elettriche per centrali termiche, nucleari e a ciclo combinato. Questi prodotti sono progettati per controllare lo spostamento termico e la distribuzione delle sollecitazioni nelle condotte ad alta temperatura e alta pressione, proteggendo le interfacce critiche delle apparecchiature principali come caldaie e turbine a vapore. I seguenti dettagli riguardano caratteristiche del prodotto, vantaggi tecnici e posizioni di applicazione specifiche.

Caratteristiche del prodotto

I supporti elastici delle centrali elettriche sono progettati su misura in base ai risultati dell'analisi delle sollecitazioni delle tubazioni, con caratteristiche principali incentrate sulla ritenzione del carico, adattabilità allo spostamento e stabilità operativa a lungo termine.

Meccanismo di spostamento del carico: disponibile in due configurazioni: ganci/supporti a molla variabile e ganci/supporti a molla a forza costante. Le unità a molla variabili trasportano il carico con rigidità lineare, mentre le unità a forza costante forniscono una forza di supporto quasi costante durante l'intera corsa di lavoro, con deviazione controllata entro il 5%, eliminando ulteriori sollecitazioni nelle tubazioni causate dalle forze di supporto fluttuanti.

Compatibilità con materiali e temperature: gli elementi a molla sono realizzati con acciai per molle legati tra cui 60Si2Mn e 50CrVA. I componenti strutturali possono essere realizzati in acciaio al carbonio, acciaio legato resistente al calore o acciaio inossidabile. L'intervallo di temperatura operativa complessiva consentita copre da -196°C a +650°C, soddisfacendo tutti i requisiti delle tubazioni, dall'acqua di alimentazione a bassa temperatura al vapore principale ad alta temperatura.

Progettazione di installazione e messa in servizio: ogni supporto/gancio è dotato di un perno di bloccaggio dell'installazione e di una targhetta di spostamento del carico. È sufficiente rimuovere il perno di bloccaggio dopo l'installazione a freddo per attivare il funzionamento. I dati sulla targhetta facilitano la verifica in loco dei numeri di modello e dei carichi preimpostati, riducendo significativamente i tempi di messa in servizio.

Test interni completi: tutti i test, tra cui la rigidità della molla, la deflessione in compressione e lo spessore del rivestimento superficiale, vengono condotti nel nostro laboratorio per garantire prestazioni costanti tra i lotti di produzione. Ogni unità viene sottoposta a tre cicli di compressione a corsa completa con registrazione della curva di rigidità prima della spedizione.

Grazie a queste caratteristiche di progettazione, i supporti a molla delle centrali elettriche mantengono l'elevazione predeterminata dei sistemi di tubazioni in condizioni combinate di dilatazione termica lineare e vibrazione continua, riducendo la probabilità di arresti non pianificati.

Vantaggi ingegneristici

Nella progettazione delle tubazioni delle centrali elettriche, rispetto ai supporti puramente rigidi o al fissaggio con fascette per tubi, le soluzioni di supporto elastico offrono miglioramenti diretti nel controllo delle sollecitazioni, nella protezione delle apparecchiature e nell'adattabilità dell'installazione. Il valore ingegneristico dei supporti a molla delle centrali elettriche si riflette nei seguenti aspetti:

Efficace compensazione dello spostamento termico: i supporti rigidi non possono assorbire l'espansione termica della tubazione, il che spesso porta al bloccaggio del sistema di tubazioni, al sollevamento del supporto o al sovraccarico. I supporti/supporti elastici trasportano il carico in modo lineare o costante durante lo spostamento della tubazione, mantenendo i livelli di sollecitazione entro i limiti consentiti specificati da codici come ASME B31.1.

Spinta e momento ridotti sulle interfacce delle apparecchiature principali: i collettori della caldaia e gli ingressi del vapore della turbina sono estremamente sensibili alle forze e ai momenti. Dopo la regolazione con supporti/ganci a molla, la spinta dell'interfaccia viene notevolmente ridotta, prevenendo cricche di saldatura e perdite della flangia. Si tratta di una misura fondamentale per estendere gli intervalli di manutenzione degli involucri delle turbine, delle valvole principali del vapore e di altre apparecchiature.

Soppressione della trasmissione delle vibrazioni: le tubazioni delle centrali elettriche sono soggette a vibrazioni in condizioni di vapore ad alta velocità o di flusso bifase. I sistemi di supporto a molla regolano la rigidità del supporto su un intervallo ottimale attraverso elementi elastici e, se combinati con smorzatori, dissipano efficacemente l'energia delle vibrazioni per prevenire l'affaticamento strutturale.

Ampia tolleranza di installazione in loco: i supporti/ganci a molla consentono una regolazione precisa entro un certo intervallo di altezza, compensando le deviazioni nelle fondazioni civili e nell'installazione di tubazioni a stato freddo. Le unità a molla a forza costante sono spesso dotate di dispositivi di regolazione ausiliari idraulici o a vite per un preciso allineamento in cantiere.

Funzionamento a lungo termine e anti-rilassamento: grazie al design della molla anti-rilassamento e ai trattamenti superficiali resistenti alla corrosione (zincatura a caldo, Dacromet, ecc.), il degrado della forza di supporto è minimo. Oltre il 70% dei nostri ordini successivi da progetti esteri provengono da clienti abituali, il che riflette in una certa misura l'affidabilità a lungo termine dei nostri prodotti di supporto.

Applicazioni del prodotto

I supporti a molla per centrali elettriche vengono installati principalmente in posizioni critiche nella circolazione vapore-acqua delle centrali elettriche e nei sistemi di gas di scarico ad alta temperatura. Combinati con ammortizzatori, montanti rigidi e altri componenti, formano un sistema di ritenuta flessibile completo per tubazioni.

Area caldaia: utilizzata su condotte principali del vapore, condotte di riscaldamento caldo e freddo, condotti di uscita del surriscaldatore, ecc. Assorbe lo spostamento termico verticale e orizzontale del corpo della caldaia e delle tubazioni di collegamento, previene sollecitazioni eccessive sui collegamenti degli ugelli del collettore e riduce il rischio di fessurazioni della saldatura.

Area turbine: installate sui tubi principali del vapore, sui tubi del vapore di riscaldamento ad alta temperatura e sulle condotte di bypass ad alta pressione. Attraverso un supporto preciso, limita le forze e i momenti trasmessi alle interfacce della turbina, garantisce la precisione dell'allineamento dell'albero e riduce l'impatto delle vibrazioni sugli involucri della turbina.

Sistema di acqua di alimentazione ad alta pressione: sulle tubazioni dell'acqua di alimentazione ad alta pressione e sulle condotte dell'acqua di temperatura, i supporti/supporti a molla supportano le tubazioni per carichi pesanti adattandosi alle variazioni di temperatura, mantengono la pendenza della tubazione ed evitano problemi di cavitazione o colpi d'ariete causati da spostamenti limitati.

Sistema di desolforazione/denitrificazione dei gas di scarico: per condotti di scarico/aria di grande diametro, condotti di ingresso/uscita GGH e condotti di collegamento della torre di desolforazione. Queste strutture a pareti sottili subiscono una significativa dilatazione termica. I supporti a molla compensano questo spostamento, riducono lo stress sulla connessione della flangia e funzionano in combinazione con i giunti di dilatazione per proteggere l'intero sistema di scarico fumi.

Isola convenzionale per l'energia nucleare: utilizzata sul vapore principale del circuito secondario, sull'acqua di alimentazione principale e su altre condutture. Soddisfa i requisiti di controllo della coerenza dell'energia nucleare e fornisce certificati completi di qualità dei materiali e rapporti di qualificazione delle funzioni di supporto.

Garanzia di qualità e capacità di fabbrica

Il nostro stabilimento nella provincia di Jiangsu è dotato di linee di produzione di soffietti completamente automatiche, sistemi di taglio e saldatura CNC e un team certificato per controlli non distruttivi (NDT). Dall'ingresso del filo grezzo per molle alla consegna del prodotto finito, i supporti per molle delle centrali elettriche sono sottoposti a severi controlli ai seguenti punti di controllo: verifica dei numeri di calore delle materie prime e dei rapporti fisico/chimici, durezza e ispezione metallografica dopo il trattamento termico della molla, test di rigidità a corsa completa dei prodotti finiti e test sullo spessore del rivestimento superficiale e sull'adesione.

Il nostro sistema di gestione della qualità è certificato ISO 9001:2015 e tutti i prodotti sono conformi agli standard internazionali tra cui ASME, CE e API. La documentazione di accettazione completa può essere fornita in base ai requisiti del progetto.

Supporto e servizi di ingegneria

Basandosi sulla nostra esperienza nella fornitura di apparecchiature per condutture in oltre 45 paesi in tutto il mondo, forniamo selezione completa, installazione e supporto tecnico a lungo termine per ogni lotto di supporti a molla per centrali elettriche:

▶  Calcolo della selezione: ricevi rapporti sull'analisi delle sollecitazioni della tubazione e consiglia i tipi di supporto/gancio, le costanti della molla e le altezze di installazione appropriati.

▶  Risposta rapida: le richieste tecniche e i preventivi prevendita ricevono risposta entro un giorno lavorativo.

▶  Supervisione e testimonianza in loco: supporta la testimonianza in loco di clienti o terze parti dei processi di test.

▶  Guida all'installazione e alla messa in servizio: fornisce manuali di installazione dettagliati e consigli sulla regolazione a freddo, con assistenza video remota disponibile quando necessario.

▶  Servizio ricambi: conserva i registri di calibrazione delle molle per ogni lotto di produzione, consentendo una rapida fornitura di gruppi di molle sostitutivi.

Per discussioni sulle soluzioni di configurazione del supporto primaverile per centrali elettriche per progetti specifici o per ottenere referenze di progetto pertinenti, contattare il nostro team tecnico-commerciale. Forniremo fogli dettagliati di calcolo dello spostamento del carico e layout consigliati basati sulle condizioni di lavoro effettive, piuttosto che un semplice elenco di modelli standard, aiutandoti a controllare i costi di approvvigionamento complessivi garantendo al contempo un funzionamento sicuro della pipeline.
