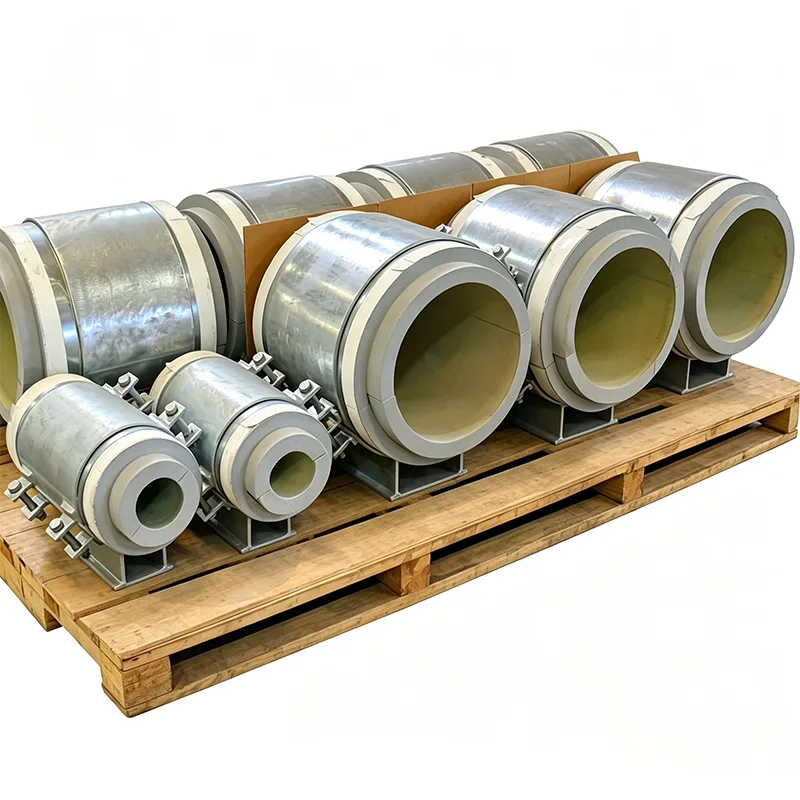

Supporto per tubi per servizio criogenico

Nei sistemi di tubazioni criogeniche, anche un piccolo passo falso nella progettazione del supporto può portare a fratture fragili, eccessivo aumento di calore o carico pericoloso sulle apparecchiature collegate. A Yangzhou Tianshun, progettiamo supporti per tubi per treni di liquefazione del GNL, terminali di stoccaggio dell'etilene e unità di separazione dell'aria dal 2012. Comprendiamo che un supporto in questo servizio non è solo un pezzo di acciaio: è un insieme attentamente calcolato che deve gestire il ritiro a freddo, mantenere l'integrità dell'isolamento e rimanere strutturalmente solido per decenni.

Selezione dei materiali che mette la sicurezza al primo posto

Tutti i nostri supporti per tubi per servizi criogenici sono fabbricati con materiali che mantengono la resistenza alle temperature operative più basse. Per il percorso del carico metallico, in genere utilizziamo bulloneria ASTM A320 L7, acciaio inossidabile 304L o 316L per i corpi dei morsetti e acciaio al carbonio a bassa temperatura (A350 LF2) dove le condizioni di progettazione lo consentono. Ogni calore del materiale viene sottoposto a test di impatto alla temperatura minima di progetto: i valori Charpy dell'intaglio a V sono forniti come standard nel pacchetto di documentazione, non solo su richiesta.

Progettato per il restringimento a freddo e la variazione del carico

Quando un tubo GNL di 30 metri si raffredda da temperatura ambiente a -162°C, può contrarsi di oltre 50 mm. I nostri gruppi di supporto sono configurati per consentire questo movimento senza indurre stress secondari. Offriamo:

Piastre scorrevoli criogeniche con superfici dei cuscinetti impregnate in PTFE o grafite, fissate a un blocco isolante portante che impedisce il trasferimento del freddo all'acciaio di supporto.

Scarpe fredde preimpostate che compensano la contrazione termica, eliminando le congetture durante l'installazione.

Supporti a molla costanti ottimizzati per mantenere una variazione di carico prossima allo zero nell'intero intervallo di movimento a freddo, prevenendo sovraccarichi degli ugelli su pompe e compressori criogenici.

Integrazione isolante che previene ghiaccio e condensa

Una barriera al vapore rotta o un punto freddo su un supporto possono causare formazione di ghiaccio, CUI (corrosione sotto isolamento) e perdita di energia. I nostri supporti sono progettati per integrarsi sia con sistemi isolanti PIR (poliisocianurato) che con vetro cellulare. La sezione isolante portante è completamente incapsulata tra la scarpa del tubo e il supporto strutturale, con un percorso continuo di barriera al vapore. Possiamo anche pretagliare l'isolamento secondario per adattarlo allo spessore delle tubazioni e ai dettagli del rivestimento.

Test e documentazione per la tracciabilità completa

Effettuiamo test di carico interni in condizioni di freddo ambiente e simulato per assemblaggi critici. Un ordine di supporto criogenico standard da Tianshun include:

Certificati dei materiali EN 10204 Tipo 3.1 con registrazioni di impatto a bassa temperatura.

Rapporti di verifica dimensionale per spessore dell'isolamento e offset della scarpa.

Registrazioni di qualificazione delle procedure di saldatura (WPAR) quando sono coinvolte saldature.

Test facoltativo di testimoni di terze parti da parte di TÜV, BV o SGS.

Applicazioni

Terminali di ricezione GNL e impianti di peak shaving

Stoccaggio e movimentazione di etilene, propilene e ammoniaca liquida

Impianti gas industriali (LOX, LIN, LAR)

Gallerie di condutture criogeniche e aree di contenimento secondario dei serbatoi

Celle frigorifere per la separazione dell'aria e il trattamento degli idrocarburi

I nostri supporti criogenici sono oggi in servizio in progetti in Medio Oriente, Sud-Est asiatico e Nord America, operando in modo affidabile in alcune delle condizioni termiche più impegnative.

Perché Tianshun?

Siamo un produttore specializzato, non un distributore generale. Il nostro team di ingegneri può effettuare misurazioni isometriche delle sollecitazioni delle tubazioni, identificare ogni posizione di supporto freddo e proporre un assemblaggio ottimizzato che riduce sia i costi dei materiali che i tempi di installazione senza compromettere le prestazioni di isolamento. Oltre il 70% della nostra attività deriva da ordini ripetuti, il risultato diretto della fornitura di una qualità prevedibile in ogni spedizione.

Domande frequenti

D: Qual è la temperatura più bassa che i vostri supporti criogenici possono gestire?

R: Fino a -196°C (temperatura dell'azoto liquido). Per il servizio con elio liquido, contatta il nostro team di tecnici.

D: Potete abbinare la nostra scarpa per tubi esistente e i dettagli di isolamento?

R: Sì. Produciamo regolarmente su disegni specifici del cliente, comprese altezze di scarpe non standard, stili di bloccaggio e spessori di isolamento.

D: Fornite il materiale isolante come parte del supporto?

R: Sì, forniamo l'isolamento portante (PIR, vetro espanso o legno) completamente incollato alla scarpa del tubo. L'isolamento secondario e il rivestimento circostanti vengono generalmente applicati in loco, ma possiamo fornire kit di isolamento prefabbricati.

D: Come si previene la rottura dell'isolamento sotto carichi freddi ciclici?

R: Il blocco portante è progettato con una resistenza alla compressione ben superiore alla pressione massima calcolata del cuscinetto. Sfalsiamo anche i giunti nell'isolamento multistrato e utilizziamo sistemi adesivi flessibili che consentono il movimento differenziale.

D: A quali standard sono conformi i vostri supporti criogenici?

R: I nostri progetti seguono MSS SP-58, ASME B31.3 Capitolo VI (per GNL), EN 13480 e le ultime linee guida GIIGNL. La marcatura CE ai sensi della PED può essere fornita ove applicabile.

D: Potete gestire tempi di consegna brevi per i ricambi di emergenza?

R: Sì. Disponiamo di uno stock di piastre scorrevoli e kit di bulloni criogenici comuni. Per gli assemblaggi completamente realizzati, è possibile la produzione espressa in 7-10 giorni.
