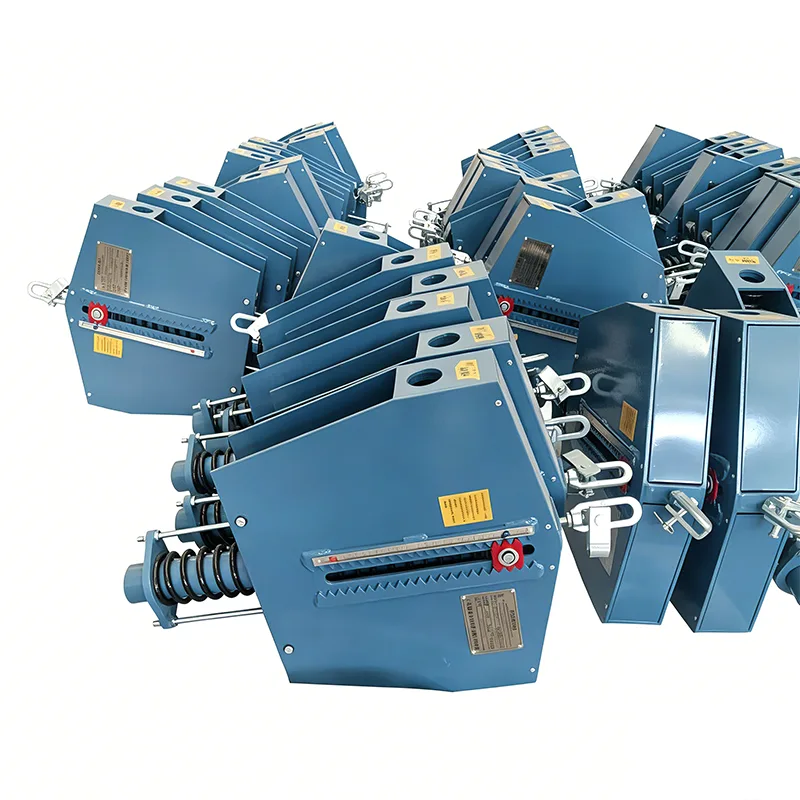

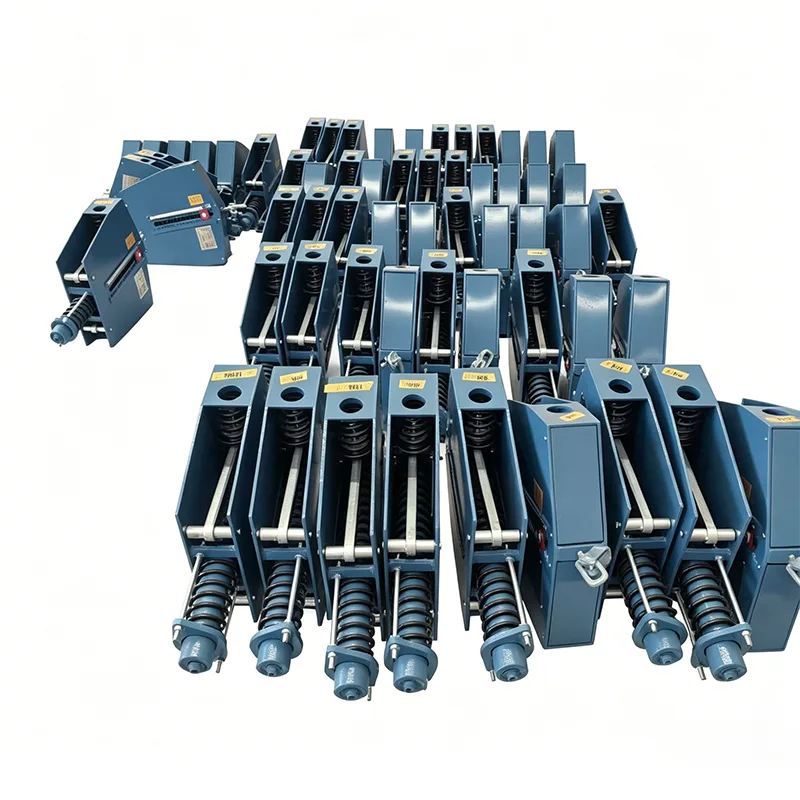

Supporto a molla costante per tubo vapore

Le condotte del vapore generano un notevole spostamento termico durante il funzionamento e sono altamente sensibili alle variazioni di carico. Quando la temperatura della tubazione aumenta dalla temperatura ambiente alla temperatura operativa, si verificherà uno spostamento verticale compreso tra diversi centimetri e decine di centimetri. Se vengono adottati dispositivi di supporto convenzionali, il carico oscillerà drasticamente insieme allo spostamento, con conseguente concentrazione delle sollecitazioni sul tubo, danni ai collegamenti delle apparecchiature e persino rottura del tubo. Lo Steam Pipe Constant Spring Support è un'unità di supporto dedicata sviluppata per risolvere tali problemi. Fornisce una forza di supporto quasi costante durante l'intera corsa di spostamento, garantendo un funzionamento sicuro e affidabile dei sistemi di tubazioni del vapore.

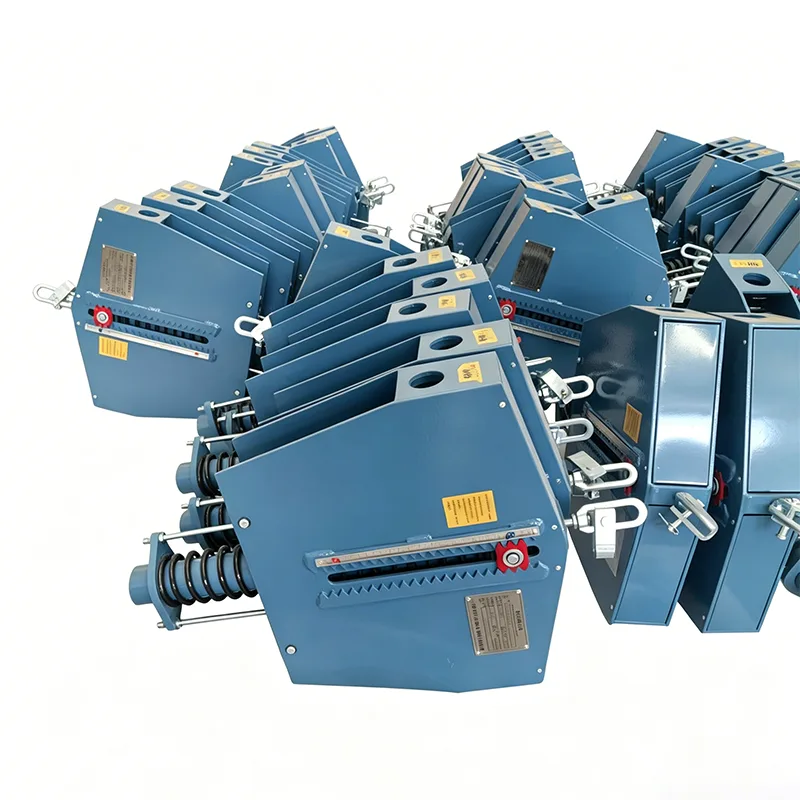

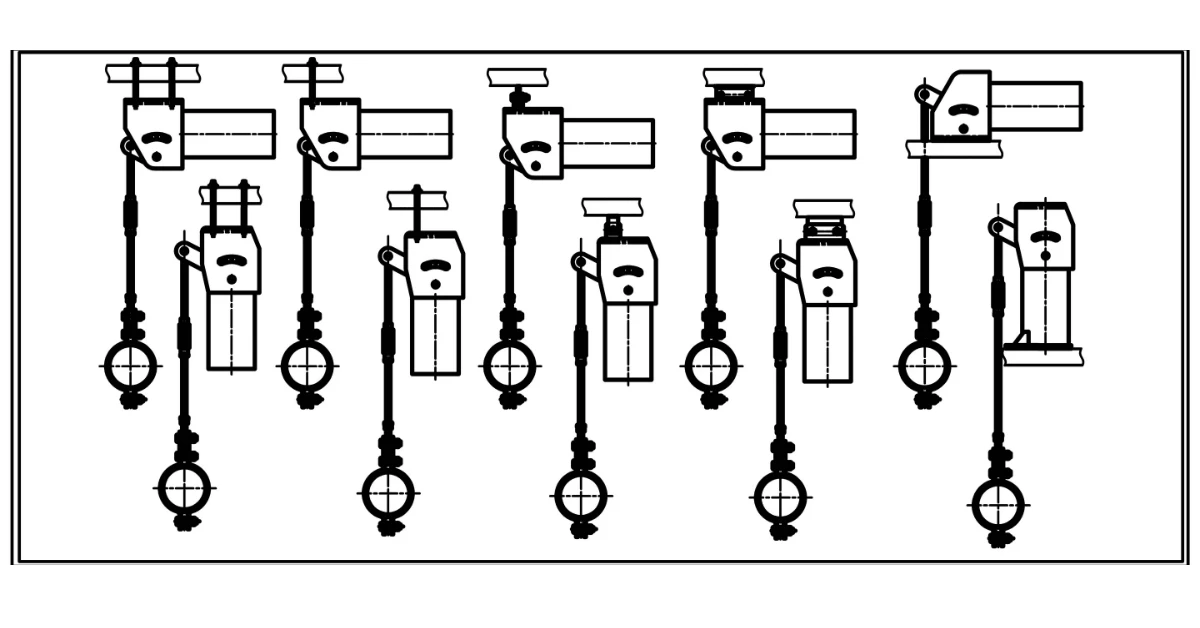

Principio di funzionamento e composizione strutturale

Progettato in base al principio dell'equilibrio del momento, il supporto a molla costante Steam Pipe converte la forza elastica delle molle in forza di supporto costante tramite un meccanismo di collegamento. Quando la tubazione si muove verticalmente, la deformazione della molla viene compensata dal sistema di collegamento per mantenere una forza di uscita stabile, con un tasso di variazione del carico controllato entro il 5%.

I prodotti standard sono costituiti dai seguenti componenti principali:

▶  Gruppo molla: realizzato in lega di acciaio per molle ad alta resistenza e sottoposto a molteplici processi di trattamento termico.

▶  Meccanismo di bilanciamento del momento: collegamento e gruppo camma lavorati con precisione.

▶  Dispositivo di regolazione del carico: consente una regolazione precisa in loco del carico in uscita.

▶  Indicatore di spostamento: mostra chiaramente lo spostamento effettivo delle condutture.

▶  Gruppi di alloggiamento e collegamento: realizzati in acciaio al carbonio di alta qualità con trattamento superficiale anticorrosione.

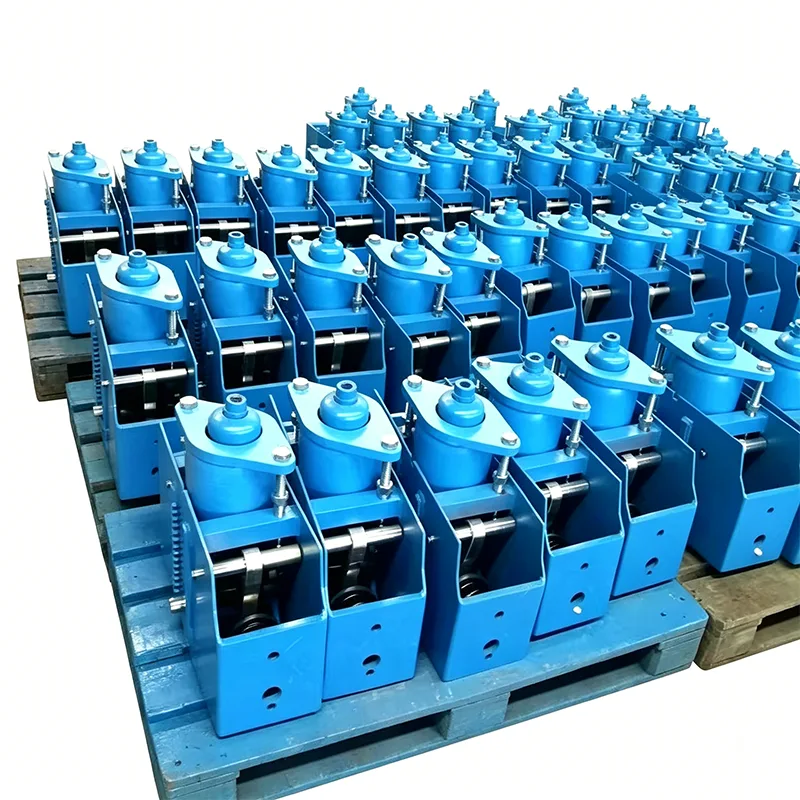

Specifiche Tecniche del Prodotto

Caratteristiche tecniche principali

▶  Eccellenti prestazioni di forza costante: tasso di variazione del carico ≤ 5% su tutta la corsa, superiore ai requisiti degli standard nazionali.

▶  Ampio intervallo di spostamento: lo spostamento massimo arriva fino a 400 mm, perfettamente adatto per condotte di vapore ad alta temperatura di grande diametro.

▶  Copertura completa del carico: è disponibile una serie completa di valori di carico da 0,5 kN a 500 kN.

▶  Struttura compatta: adottando un design spaziale ottimizzato, il suo volume complessivo è inferiore del 20% rispetto ai tradizionali supporti a molla costante.

▶  Installazione semplice: preimpostata sul carico specificato prima della consegna, richiede solo un semplice fissaggio per la messa in servizio in loco.

▶  Elevata sicurezza e affidabilità: dotato di protezione da sovraccarico e dispositivi di limitazione della corsa per prevenire danni accidentali.

Confronto delle prestazioni con supporti a molla variabili

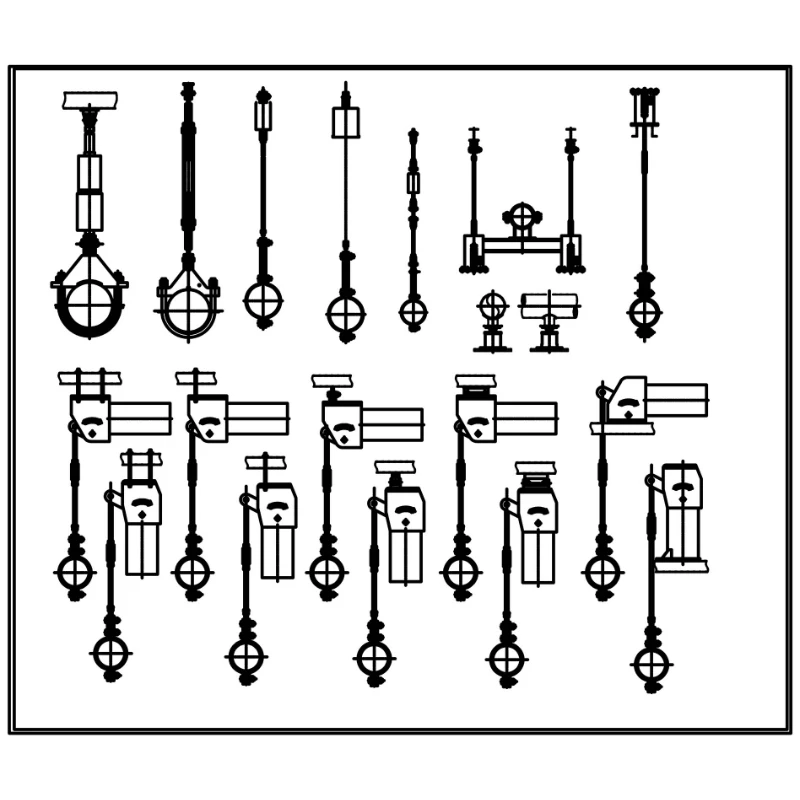

Parametri tecnici standard

Scenari applicativi tipici

Il supporto a molla costante per tubi del vapore viene applicato principalmente ai sistemi di tubazioni del vapore caratterizzati da un ampio spostamento termico e da severi requisiti di stabilità del carico:

▶  Condotte principali del vapore e condotte del vapore di riscaldamento delle centrali termoelettriche

▶  Sistemi di tubazioni del vapore nell'isola convenzionale delle centrali nucleari

▶  Condotte per la trasmissione del vapore ad alta temperatura nelle raffinerie di petrolio

▶  Condotte per l'energia elettrica del vapore nelle acciaierie

▶  Condotte di acqua calda e vapore ad alta temperatura per il riscaldamento centralizzato urbano

▶  Sistemi di tubazioni per il riscaldamento del vapore negli impianti chimici

Per le applicazioni di cui sopra, il supporto a molla variabile per la tubazione non può più soddisfare i requisiti operativi quando lo spostamento della tubazione supera i 100 mm o è richiesto un controllo rigoroso sulla variazione del carico. In questi casi sono obbligatori supporti a molla costante per garantire la sicurezza del sistema.

Produzione e controllo qualità

Yangzhou Tianshun Piping vanta 14 anni di esperienza professionale nella produzione di supporti a molla costanti, dotati di impianti di produzione completi e strumenti di prova di precisione. Abbiamo implementato un rigoroso sistema di controllo qualità completo per garantire che tutti i prodotti siano conformi agli standard internazionali:

1. Ispezione delle materie prime in entrata: tutti i materiali in acciaio sono accompagnati da certificati dei materiali originali e sono sottoposti ad analisi spettrale e test delle proprietà meccaniche.

2. Lavorazione di precisione: i componenti chiave vengono lavorati da centri di lavoro CNC per garantire un'elevata precisione dimensionale.

3. Test delle prestazioni della molla: ogni molla supera i test di fatica di 100.000 cicli e la calibrazione del carico.

4. Test delle prestazioni complessive: ogni unità finita viene sottoposta a test di forza costante a corsa completa prima della consegna.

5.Verifica di terze parti: i rapporti di prova emessi da SGS, BV, TUV e altre autorevoli organizzazioni di terze parti sono disponibili su richiesta.

Il nostro sistema di gestione della qualità è certificato ISO 9001:2015 e tutti i prodotti sono conformi agli standard internazionali, inclusi CE e API.

Linee guida per la selezione e servizi di supporto

I supporti delle tubazioni devono essere selezionati in base allo spostamento della tubazione e alla sensibilità al carico: scegliere il supporto a molla variabile per la tubazione se lo spostamento verticale della tubazione è inferiore a 100 mm e il sistema non è sensibile alla fluttuazione del carico. selezionare il supporto a molla costante quando lo spostamento supera i 100 mm o la tubazione ha un'elevata sensibilità alla variazione del carico.

Forniamo una gamma completa di servizi di supporto professionale:

▶  Analisi gratuita delle sollecitazioni delle tubazioni e calcolo della selezione di pendini e supporti

▶  Progettazione e produzione di supporti a molla costante non standard

▶  Guida all'installazione in loco e servizio di messa in servizio

▶  Garanzia di 12 mesi, con riparazione o sostituzione gratuita per i prodotti difettosi entro il periodo di garanzia

▶  Fornitura di pezzi di ricambio a lungo termine e supporto tecnico continuo
