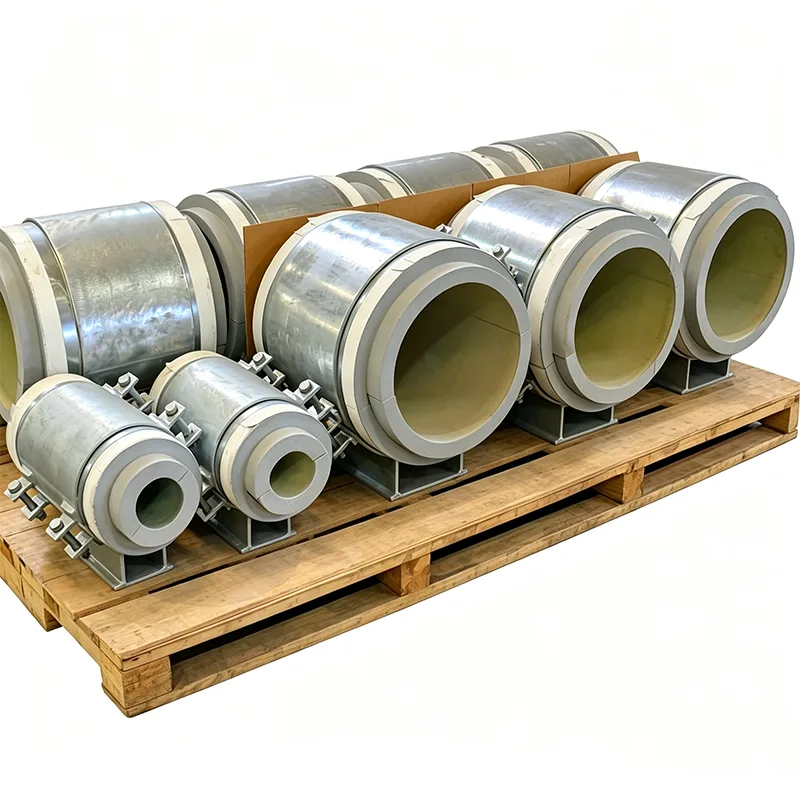

In qualità di produttore esperto di supporti per tubazioni,TianshunfornisceSupporto per scivolo per tubi preisolatosoluzioni progettate per assecondare i movimenti termici mantenendo la continuità dell'isolamento. Questi gruppi integrati aiutano i progetti industriali a ridurre i ponti termici, semplificare l'installazione e migliorare l'affidabilità dei sistemi di tubazioni isolate.
Un supporto scorrevole per tubi preisolato combina l'isolamento portante con un'interfaccia scorrevole a basso attrito, consentendo alle tubazioni di espandersi e contrarsi senza compromettere la protezione termica. A differenza dei supporti convenzionali che richiedono il taglio e la ricostruzione dell'isolamento in loco, una progettazione integrata aiuta a mantenere un involucro isolante continuo e una barriera al vapore più affidabile. Questo articolo spiega come funzionano questi supporti, quali materiali si adattano alle diverse temperature di esercizio, come selezionare la giusta configurazione e cosa dovrebbero considerare gli ingegneri quando specificano un supporto per vapore, acqua refrigerata o servizio criogenico.
1. Che cos'è un supporto per scivolo per tubi preisolato?
2. Come funziona il sistema scorrevole e isolante?
3. Quali sono i principali vantaggi ingegneristici?
4. Quali materiali sono adatti a diverse temperature?
5. Come si seleziona il giusto supporto per lo scorrimento del tubo?
6. Dove vengono utilizzati i supporti per guide per tubi preisolati?
7. Cosa dovrebbero controllare gli acquirenti prima di ordinare?
9. In che modo Tianshun può supportare il tuo progetto?
Un supporto scorrevole per tubi preisolato è un componente ingegnerizzato che supporta una tubazione isolata consentendo al tempo stesso un movimento controllato lungo il suo asse. Integra un supporto strutturale, un blocco isolante portante e un'interfaccia scorrevole in un assieme coordinato.
Le tubazioni industriali subiscono cambiamenti dimensionali con l'aumento e la diminuzione della temperatura operativa. Le linee del vapore si espandono durante l'avvio, le tubazioni dell'acqua refrigerata sperimentano condizioni termiche diverse rispetto all'ambiente circostante e le tubazioni criogeniche si contraggono notevolmente durante il funzionamento. Se il sistema di supporto impedisce il movimento richiesto, potrebbero svilupparsi forze eccessive sui collegamenti dei tubi, sugli ugelli dell'apparecchiatura, sugli ancoraggi e su altri punti strutturali.
I supporti convenzionali possono creare un altro problema: l'isolamento viene spesso interrotto nella posizione del supporto. Gli addetti al cantiere potrebbero dover tagliare l'isolamento attorno alla scarpa metallica e successivamente ricostruire l'involucro protettivo. Un allineamento inadeguato, un isolamento compresso o una sigillatura incompleta possono ridurre le prestazioni termiche.
Un supporto scorrevole preisolato affronta queste sfide combinando isolamento termico e movimento controllato in un'unica unità assemblata in fabbrica. Il progetto deve essere adeguato al carico, alla temperatura, alle specifiche di isolamento e allo spostamento previsto della tubazione.
L'insieme è progettato per trasferire il carico del tubo alla struttura portante mantenendo il meccanismo di scorrimento separato dalla funzione di isolamento primario. Ogni componente ha uno scopo ingegneristico specifico.
Un blocco isolante rigido sostiene il carico del tubo limitando al tempo stesso il trasferimento di calore tra il tubo e la struttura in acciaio. Il materiale, lo spessore, la resistenza alla compressione e la geometria devono essere adatti alla temperatura di progetto e alle condizioni di carico. Il blocco deve essere controllato rispetto al funzionamento, all'installazione e ai carichi di prova applicabili.
Una configurazione tipica utilizza una superficie scorrevole in acciaio inossidabile lucidato accoppiata con un pattino scorrevole impregnato in PTFE o grafite. La disposizione precisa dipende dal design. L'interfaccia consente il movimento assiale aiutando nel contempo a controllare l'attrito e le forze risultanti trasmesse alla struttura di supporto.
La corsa di scorrimento richiesta deve essere determinata dall'analisi delle sollecitazioni della tubazione. I progettisti devono considerare lo spostamento previsto, la direzione del movimento, il coefficiente di attrito, le reazioni del supporto e una tolleranza adeguata per le condizioni del progetto.
Per i servizi freddi e criogenici, il controllo dell'umidità è particolarmente importante. Una flangia di tenuta integrata può fornire un punto di collegamento definito per il rivestimento isolante e la barriera al vapore adiacenti. Una corretta sigillatura sul campo aiuta a limitare l'ingresso di umidità, che altrimenti potrebbe ridurre le prestazioni di isolamento e aumentare i rischi di corrosione.
L'interfaccia scorrevole necessita inoltre di un'adeguata protezione da detriti di costruzione, acqua e altri contaminanti. L'involucro finale e i dettagli di sigillatura devono essere confermati rispetto ai disegni approvati dal produttore.
L'integrazione delle funzioni di isolamento e scorrimento può migliorare l'uniformità dell'installazione e ridurre i problemi comuni nelle posizioni di supporto dei tubi.
Questi vantaggi dipendono dalla corretta progettazione e installazione. Un supporto scorrevole non può compensare un modello di sollecitazione del tubo errato, una resistenza dell'isolamento inadeguata, una corsa insufficiente o una barriera al vapore non adeguatamente sigillata.
La selezione del materiale è uno dei passaggi più importanti nella specifica di un supporto per guide per tubi preisolato. L'isolamento deve resistere alla temperatura di servizio e al carico di compressione mantenendo prestazioni termiche accettabili. I materiali scorrevoli devono inoltre essere compatibili con i requisiti di carico, movimento, ambiente e manutenzione previsti.
| Applicazione | Potenziale materiale isolante | Considerazione sulla selezione chiave |
|---|---|---|
| Acqua refrigerata e salamoia | PIR ad alta densità | Conduttività termica, resistenza all'umidità e resistenza alla compressione |
| Tubazioni di processo a bassa temperatura | PIR o vetro cellulare | Temperatura di progetto, controllo del vapore e capacità di carico |
| Condotte criogeniche | Vetro cellulare | Idoneità per temperature estremamente basse e protezione dall'umidità |
| Linee di processo a vapore e caldo | Silicato di calcio | Valutazione della temperatura, resistenza meccanica e prestazioni termiche |
| Applicazioni specializzate ad alta temperatura | Isolante a base di perlite o microporoso | Limiti di temperatura specifici del progetto e comportamento a compressione |
Come descritto nella pagina del prodotto Supporto per guide per tubi preisolati Tianshun, le opzioni dei materiali possono coprire condizioni di servizio che vanno da circa -196°C a +650°C, a seconda dell'isolamento selezionato e del design specifico. Questi endpoint non devono essere interpretati come una classificazione universale per ogni configurazione.
Gli ingegneri dovrebbero confermare la temperatura operativa consentita, la resistenza alla compressione alla temperatura di progetto, lo spessore dell'isolamento, i limiti del materiale di scorrimento e la compatibilità di tutti i componenti prima di approvare una specifica finale.
La scelta di un supporto basato solo sul diametro nominale del tubo può portare a costose revisioni della progettazione. Una specifica affidabile considera insieme i requisiti meccanici, termici e di installazione.
Identificare la normale temperatura operativa, le temperature minime e massime di progettazione, le condizioni di pressione e i relativi scenari di avvio o arresto. Questi fattori influenzano la scelta dell'isolamento e il movimento previsto della tubazione.
Fornire il peso del tubo operativo, il peso del fluido, il peso dell'isolamento e del rivestimento, i carichi dinamici applicabili e i relativi carichi di prova idraulica. Il blocco isolante deve essere controllato rispetto al caso di carico in vigore anziché solo rispetto al normale peso operativo.
Utilizzare l'analisi delle sollecitazioni delle tubazioni approvata per stabilire il movimento previsto nella posizione del supporto. Confermare la direzione del movimento, lo spostamento di progetto, le dimensioni dell'interfaccia scorrevole e lo spazio richiesto.
Specificare il diametro esterno del tubo, il materiale isolante, lo spessore dell'isolamento e i requisiti della barriera al vapore. La geometria del supporto dovrebbe allinearsi con il sistema di isolamento adiacente ed evitare di creare spazi vuoti o transizioni di sigillatura vulnerabili.
Determinare se il supporto richiede una configurazione scorrevole standard, piastre di guida laterali o altri vincoli specifici del progetto. I supporti guidati possono consentire il movimento assiale limitando allo stesso tempo lo spostamento laterale, ma le posizioni di vincolo devono essere coordinate con la progettazione complessiva delle sollecitazioni della tubazione.
Per una panoramica più ampia delle configurazioni di supporto, rivedere la gamma di supporti per tubi industriali di Tianshun e coordinare il supporto selezionato con il programma di supporto completo del progetto.
Questi supporti sono particolarmente utili laddove una tubazione necessita sia di protezione termica che di movimento controllato. Le applicazioni comuni includono:
Consideriamo una tubazione di acqua refrigerata installata in un edificio industriale umido. Se un supporto in acciaio convenzionale interrompe l'isolamento, attorno al supporto potrebbe svilupparsi della condensa, contribuendo potenzialmente alla corrosione e al deterioramento dell'isolamento. Un supporto scorrevole preisolato opportunamente selezionato può ridurre questo ponte termico consentendo al tubo di muoversi come previsto.
Il risultato effettivo dipende dalle specifiche di isolamento, dai carichi di supporto, dalle condizioni ambientali, dalla qualità dell'installazione e dalla continuità dell'intero sistema di barriera al vapore.
Per i team di procurement di progetto, un'indagine tecnica completa aiuta i produttori a preparare un preventivo più accurato e riduce il rischio di lacune nelle specifiche.
Preparare le seguenti informazioni prima di richiedere una proposta:
Chiedere al produttore di confermare le ipotesi di progettazione, i carichi ammissibili, le proprietà di isolamento, la corsa di scorrimento e i dettagli dell'interfaccia. Ove richiesto, organizzare ispezioni di terze parti o test assistiti come servizio di progetto definito separatamente.
L'ispezione e la documentazione in fabbrica possono migliorare la tracciabilità, ma gli acquirenti dovrebbero distinguere tra controlli di qualità interni e test eseguiti da una terza parte accreditata in modo indipendente. L'ambito dell'ispezione dovrebbe essere concordato prima dell'inizio della produzione.
Una scarpa per tubi standard supporta principalmente la tubazione e potrebbe richiedere il taglio e la ricostruzione dell'isolamento attorno ad essa. Un supporto scorrevole per tubi preisolati integra un blocco isolante portante e un'interfaccia scorrevole, contribuendo a preservare l'isolamento termico e al contempo assecondando i movimenti specificati.
Il campo operativo dipende dal materiale isolante e dal design dell'intero assemblaggio. Tianshun elenca opzioni che vanno da circa -196°C per configurazioni criogeniche adeguate a +650°C per un adeguato isolamento ad alta temperatura. L'effettivo intervallo consentito deve essere confermato per i materiali, i carichi e le condizioni operative selezionati.
La corsa richiesta viene stabilita attraverso l'analisi delle sollecitazioni delle tubazioni, considerando l'espansione o la contrazione termica, la posizione del supporto, la direzione del movimento e gli scenari operativi rilevanti. La superficie di scorrimento deve fornire una corsa sufficiente senza raggiungere i suoi limiti meccanici.
SÌ. Le piastre guida possono essere incorporate in configurazioni adatte per consentire il movimento assiale limitando allo stesso tempo lo spostamento laterale. La disposizione delle guide e le distanze devono essere coordinate con l'analisi delle sollecitazioni delle tubazioni e la progettazione di supporto del progetto.
A seconda dell'ambito di fornitura concordato, la documentazione può includere certificati dei materiali in acciaio, schede tecniche dei materiali isolanti, informazioni sui test di attrito radente, rapporti di ispezione dimensionale e relativi registri di ispezione in fabbrica. Confermare gli standard richiesti, la tracciabilità ed eventuali requisiti di test di terze parti nella specifica di acquisto.
Un affidabile supporto scorrevole per tubi preisolati deve bilanciare il carico strutturale, l'isolamento termico, le prestazioni di scorrimento e la protezione dall'umidità. Trattare questi requisiti come un unico progetto coordinato aiuta a ridurre l'incertezza dell'installazione e supporta l'affidabilità della tubazione a lungo termine.
Tianshun produce prodotti di supporto per tubazioni presso il suo stabilimento di Yangzhou dal 2012 e fornisce soluzioni per applicazioni di tubazioni industriali, inclusi vapore, acqua refrigerata e servizi criogenici. Esaminando le dimensioni dei tubi, i requisiti di isolamento, i carichi di progettazione e i dati di movimento, il team di ingegneri può aiutare a identificare una configurazione di supporto adeguata e a chiarire la documentazione richiesta per il progetto.
Se stai acquistando un prodotto personalizzatoSupporto per scivolo per tubi preisolatoper una nuova installazione o un aggiornamento di una tubazione esistente, prepara il programma di supporto delle tubazioni, le specifiche di isolamento e i dati di analisi delle sollecitazioni prima di richiedere un preventivo. Visita la pagina del prodotto Tianshun per esaminare l'approccio progettuale disponibile econtattaciper discutere i requisiti tecnici, le opzioni dei materiali, l'ambito di ispezione e le esigenze di consegna del progetto.
