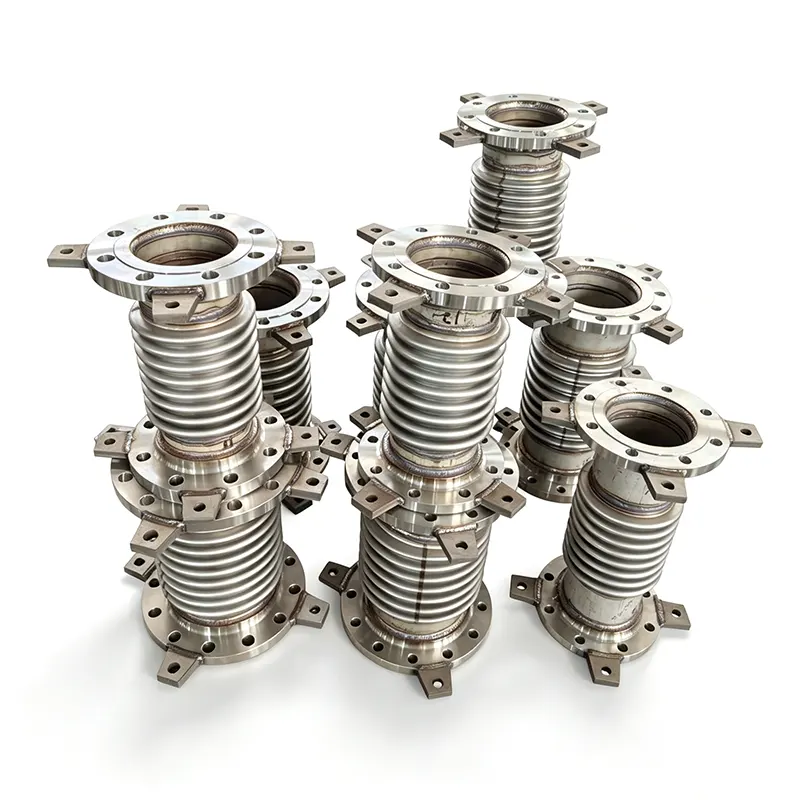

Un giunto di dilatazione a soffietto metallico è un componente di tubazione flessibile che compensa le variazioni dimensionali causate da fluttuazioni di temperatura, spostamenti meccanici e carichi operativi selezionati. Il suo soffietto metallico ondulato può accogliere movimenti assiali, laterali o angolari, a seconda del design. Le applicazioni comuni includono la produzione di energia, il trattamento petrolchimico, il teleriscaldamento, il trattamento delle acque e la produzione industriale. La scelta del giunto giusto richiede un'attenta valutazione della pressione operativa, della temperatura, della compatibilità dei fluidi, dei requisiti di movimento, della durata a fatica e delle condizioni di installazione. Questa guida spiega come funzionano i giunti di dilatazione a soffietto metallico, confronta le configurazioni comuni, delinea considerazioni sulla selezione dei materiali ed evidenzia i controlli di qualità che gli acquirenti industriali dovrebbero discutere con un fornitore qualificato come Tianshun.
Un giunto di dilatazione a soffietto metallico è un connettore flessibile installato in un sistema di tubazioni per accogliere il movimento mantenendo il limite di pressione richiesto. Il suo componente principale è un soffietto metallico a pareti sottili formato da una serie di ondulazioni. Queste ondulazioni consentono una deformazione controllata senza richiedere che l'intero tubo si muova liberamente.
A differenza di un collegamento di tubi rigidi, che trasferisce lo spostamento termico ai componenti circostanti, un giunto di dilatazione adeguatamente progettato fornisce una posizione designata per il movimento. Ciò aiuta a gestire i carichi trasmessi agli ancoraggi dei tubi, ai supporti, alle pompe, alle valvole e agli scambiatori di calore.
Un tipico assemblaggio può includere:
La costruzione appropriata dipende dalla disposizione delle tubazioni, dall'ambiente operativo e dai calcoli tecnici. Per informazioni sul prodotto, visitare la pagina del prodotto del giunto di dilatazione a soffietto metallico Tianshun.
Le condutture industriali si espandono quando la loro temperatura aumenta e si contraggono quando si raffreddano. Le vibrazioni dell'apparecchiatura, le tolleranze di installazione e lo spostamento strutturale possono introdurre ulteriore movimento. Se questi cambiamenti non vengono gestiti adeguatamente, possono aumentare lo stress sulle tubazioni e sulle apparecchiature collegate.
Il soffietto ondulato si deforma elasticamente entro i limiti di movimento previsti, assorbendo una porzione specifica dello spostamento. A seconda della configurazione del giunto, il movimento può avvenire in una direzione o attraverso una combinazione di direzioni.
La spinta di pressione è un’altra considerazione importante. La pressione interna che agisce sull'area effettiva di un soffietto può generare una forza che deve essere contenuta o bilanciata dalla progettazione del sistema. A seconda dell'applicazione potrebbero essere necessari ancoraggi, guide, tiranti e configurazioni con bilanciamento della pressione.
Di conseguenza, un giunto di dilatazione a soffietto metallico dovrebbe essere selezionato come parte di un'analisi complessiva della flessibilità e delle sollecitazioni della tubazione piuttosto che trattato come un accessorio isolato.
I giunti di dilatazione a soffietto metallico consentono lo spostamento termico calcolato nei sistemi di tubazioni calde e fredde. Ciò può aiutare a ridurre i carichi eccessivi causati da espansione e contrazione contenuta, a condizione che il giunto sia dimensionato e installato correttamente.
Carichi incontrollati delle tubazioni possono influenzare gli ugelli della pompa, i collegamenti delle valvole, le interfacce delle turbine e i collegamenti degli scambiatori di calore. Un giunto di dilatazione adeguatamente progettato può aiutare a gestire questi carichi consentendo il movimento specificato all'interno della disposizione delle tubazioni.
È possibile specificare materiali selezionati per soffietti in acciaio inossidabile e alta lega per diverse combinazioni di pressione, temperatura e fluidi di processo. Il grado appropriato del materiale deve essere confermato rispetto all'effettiva esposizione chimica e alle condizioni operative.
I design assiali, universali, incernierati, con giunto cardanico e con pressione bilanciata offrono diversi modi per adattarsi al movimento. Ciò consente agli ingegneri di abbinare la configurazione del giunto al layout delle tubazioni anziché fare affidamento su un unico progetto per ogni applicazione.
Questi vantaggi dipendono dalla corretta progettazione, dalla compatibilità dei materiali, dai supporti adeguati e dal rispetto dei requisiti di installazione del produttore. Un giunto di dilatazione non può compensare un supporto inadeguato del tubo o un sistema di ancoraggio progettato in modo errato.
Diverse configurazioni di giunti di dilatazione soddisfano diversi requisiti di movimento e pressione-spinta. Comprendere queste differenze aiuta gli acquirenti a specificare un prodotto appropriato.
| Tipo di giunto | Capacità di movimento primario | Tipica considerazione di progettazione |
|---|---|---|
| Giunto di dilatazione assiale | Compressione ed estensione assiale | Richiede ancoraggi e guide adeguati per controllare il sistema di tubazioni. |
| Giunto di dilatazione universale | Movimento principalmente laterale, con capacità angolare a seconda del design | Due soffietti collegati da una bobina centrale garantiscono una maggiore flessibilità di movimento. |
| Giunto di dilatazione incernierato | Movimento angolare in un piano definito | L'hardware della cerniera controlla il movimento e aiuta a limitare la spinta della pressione. |
| Giunto di dilatazione cardanico | Movimento angolare su più piani | L'hardware del gimbal controlla la rotazione gestendo la spinta della pressione. |
| Giunto di dilatazione a pressione bilanciata | Movimento secondo la sua specifica configurazione | Progettato per bilanciare la spinta della pressione laddove il sistema di trattenimento convenzionale non è adatto. |
| Giunto di dilatazione pressurizzato esternamente | Movimento assiale, a seconda del modello | Può essere adatto per applicazioni che richiedono una notevole capacità di compressione assiale. |
La capacità di movimento di ciascuna configurazione dipende dalla geometria, dalla struttura del soffietto, dalla pressione, dalla temperatura e dai requisiti di fatica. Gli ingegneri dovrebbero confermare i movimenti combinati consentiti anziché aggiungere valutazioni di movimento individuali senza verifica.
La selezione del materiale influisce sulla resistenza alla corrosione, sulla resistenza alla temperatura, sulla flessibilità e sulle prestazioni alla fatica. Le specifiche corrette devono tenere conto del mezzo di processo e delle condizioni meccaniche sperimentate durante il funzionamento.
Le informazioni sul prodotto pubblicate da Tianshun elencano le seguenti opzioni tipiche. Questi sono intervalli di riferimento e non devono essere interpretati come valutazioni simultanee per ogni progetto.
| Parametro | Gamma o opzione tipica pubblicata | Cosa dovrebbero confermare gli acquirenti |
|---|---|---|
| Diametro nominale | DN50–DN3000; possono essere prese in considerazione dimensioni più grandi o non standard | Dimensioni effettive della connessione, lunghezza da faccia a faccia e requisiti di disegno |
| Pressione di progetto | PN10, PN16, PN25, PN40 | Valutazione della pressione alla temperatura operativa specificata |
| Temperatura di progetto | Da -196°C a +800°C | Temperatura consentita per il materiale e la costruzione selezionati |
| Materiale del soffietto | SS304, SS316L, Inconel 625 e altre opzioni | Compatibilità alla corrosione e certificazione dei materiali |
| Connessioni | Estremità flangiate o saldate | Standard della flangia applicabile, dimensioni e requisiti di saldatura |
| Vita a fatica | 1.000, 3.000 o 5.000 cicli per progetti specifici | Durata del ciclo calcolata nelle condizioni effettive di movimento e pressione |
È necessario verificare la pressione, la temperatura e il movimento effettivi consentiti per il giunto selezionato. Questi parametri sono interdipendenti e il valore più impegnativo in una categoria non si applica automaticamente quando cambiano le altre condizioni operative.
I giunti di dilatazione a soffietto metallico vengono utilizzati in tutti i settori in cui il movimento controllato delle tubazioni e un contenimento affidabile sono importanti.
Per ciascuna applicazione, gli ingegneri devono valutare la composizione del fluido, la pressione di progetto, la temperatura operativa, i cicli di avvio e arresto, le vibrazioni e i potenziali carichi transitori. Questi dettagli determinano se un giunto a soffietto metallico è adatto e quale configurazione deve essere specificata.
Un processo di selezione affidabile inizia con dati operativi accurati. La scelta di un giunto basato solo sul diametro nominale del tubo può comportare una capacità di movimento inadeguata o una pressione nominale inadeguata.
Tianshun fornisce opzioni di giunti di dilatazione a soffietto metallico standard e personalizzati. Per i sistemi non standard, la condivisione dei disegni delle tubazioni e dei dati operativi aiuta il team di ingegneri a valutare la configurazione e le specifiche richieste.
Anche un giunto di dilatazione progettato correttamente può cedere prematuramente se installato in modo errato o soggetto a movimenti al di fuori dei limiti specificati. L'installazione e la manutenzione devono pertanto seguire i disegni approvati e le istruzioni del produttore.
Durante la manutenzione, verificare eventuali deformazioni visibili, corrosione, perdite, vibrazioni insolite e danni ai componenti protettivi. Esaminare eventuali cambiamenti nelle condizioni operative che potrebbero influire sulla durata a fatica o sulla capacità di movimento. Gli intervalli di ispezione dovrebbero essere basati sulla severità del servizio, sulla criticità dell'apparecchiatura e sul programma di manutenzione applicabile.
Per i sistemi ad alta pressione, alta temperatura o con sostanze pericolose, l'ispezione e la riparazione devono essere gestite da personale qualificato secondo le pertinenti procedure di sicurezza. Un soffietto danneggiato non deve essere rimesso in servizio senza un'adeguata valutazione tecnica.
Il suo scopo principale è quello di accogliere movimenti specifici delle tubazioni causati dall'espansione termica, dalla contrazione o da altri spostamenti, aiutando al tempo stesso a gestire i carichi trasmessi attraverso il sistema di tubazioni.
Un giunto di dilatazione assiale consente principalmente la compressione e l'estensione lungo la linea centrale del tubo. Un giunto di dilatazione universale utilizza due elementi a soffietto separati da una bobina centrale per consentire un maggiore movimento laterale, con capacità angolare aggiuntiva a seconda del suo design.
Non esiste un unico materiale migliore per ogni applicazione. SS304, SS316L, SS321, Inconel 625 e altre leghe possono essere appropriate in condizioni diverse. La selezione dovrebbe basarsi sulla compatibilità del fluido, sulla temperatura, sulla pressione, sui requisiti di fatica e sulla valutazione tecnica del produttore.
La durata dipende dal numero e dall'entità dei cicli di movimento, dalla pressione, dalla temperatura, dalla corrosione, dalle vibrazioni, dalla qualità dell'installazione e dalla manutenzione. Richiedi un calcolo della durata a fatica per il campo operativo specificato anziché fare affidamento su una stima della durata di servizio universale.
No. I giunti di dilatazione generalmente non sostituiscono la necessità di supporti, ancoraggi e guide adeguati per i tubi. Questi componenti controllano il peso, l'allineamento e il movimento del tubo in modo che il giunto funzioni entro i limiti di progettazione.
Le informazioni sul prodotto di Tianshun descrivono progetti standard e personalizzati, comprese dimensioni non standard e diverse opzioni di materiali. Gli acquirenti devono fornire disegni, condizioni operative, requisiti di movimento e dettagli di connessione per confermare la fattibilità e ottenere un preventivo specifico per il progetto.
Un giunto di dilatazione a soffietto metallico è un componente importante nei sistemi di tubazioni industriali che devono accogliere il movimento termico, gestire lo spostamento e proteggere le apparecchiature collegate da carichi meccanici eccessivi. Prestazioni affidabili dipendono dalla scelta del giusto materiale del soffietto, della configurazione del movimento, della pressione nominale e della durata a fatica, garantendo al tempo stesso la corretta installazione e la corretta progettazione del supporto. Tianshun offre soluzioni standard e personalizzate per una gamma di requisiti di tubazioni industriali, con tracciabilità dei materiali e opzioni di ispezione descritte nelle informazioni sul prodotto. Per identificare una configurazione adatta per il tuo progetto, rivedi le specifiche del giunto di dilatazione a soffietto metallico Tianshun econtattacicon i vostri parametri operativi, disegni tecnici e requisiti di acquisto per discutere la selezione dei materiali, la progettazione personalizzata e una soluzione su misura per il vostro sistema di tubazioni.
