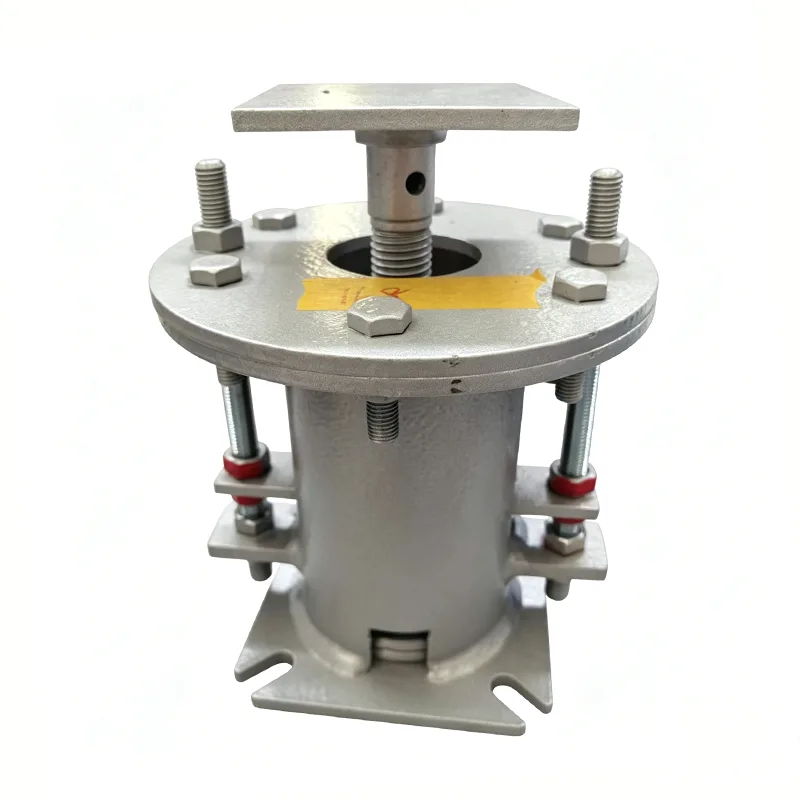

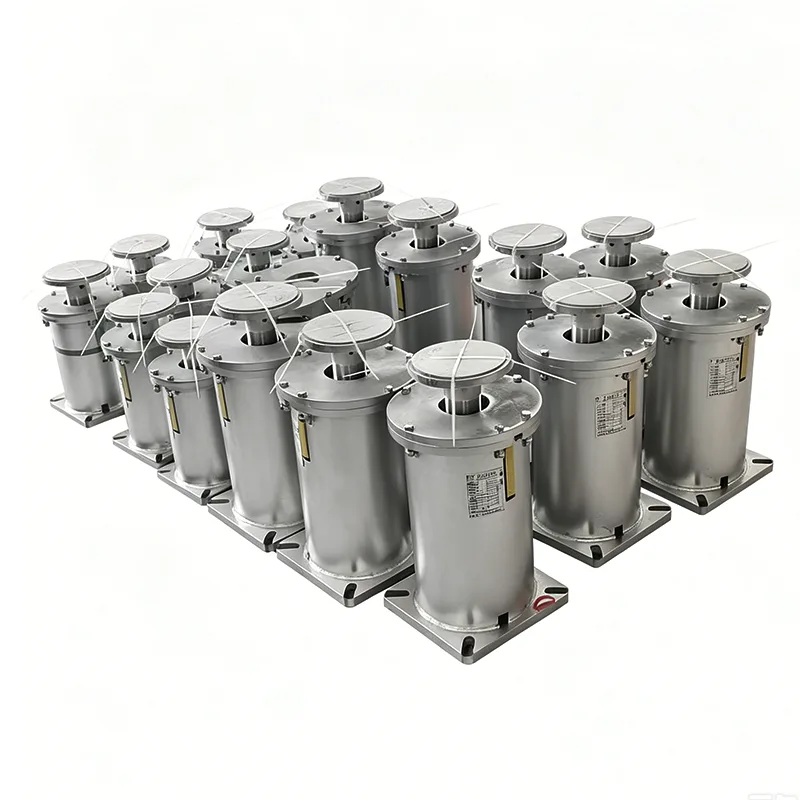

Supporti a molla per carichi pesanti per l'espansione termica e il carico di tubazioni industriali

Stiamo realizzando supporti primaverili aTianshunormai da 14 anni. Non sono la parte più appariscente di un sistema di tubazioni, ma quando una centrale termica si avvia o una linea di GNL si raffredda, questi sono i componenti che svolgono silenziosamente il lavoro pesante. Oltre il 70% dei nostri ordini proviene da clienti abituali: EPC, società di ingegneria e proprietari di impianti che hanno provato il resto e restano fedeli a noi. I nostri supporti primaverili sono attivi in ​​oltre 45 paesi, dalle raffinerie del Medio Oriente agli impianti chimici del Sud-est asiatico.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Quando specifichi i supporti a molla, la prima vera decisione è tra due tipi. Se il movimento del tubo è moderato e una certa variazione di carico è accettabile, allorasupporti a molla variabilifare bene il lavoro e contenere i costi. Se le apparecchiature collegate, come una turbina a vapore o un ugello del compressore, non possono tollerare grandi variazioni di carico, è necessariosupporti a molla costanti. Mantengono una forza di supporto quasi piatta su tutta la corsa. I nostri ingegneri ti aiuteranno a scegliere il tipo giusto in base ai dati dell'analisi dello stress e non a supposizioni.

Come funzionano i supporti a molla in un sistema di tubazioni reale

I supporti a molla non funzionano in modo isolato. Fanno quasi sempre parte di un accordo di supporto più ampio. Una configurazione tipica prevede supporti per tubi rigidi o scarpette per tubi per sostenere il peso, mentre l'unità a molla gestisce il movimento termico verticale. Quando è necessario sostenere una linea fredda, spesso combiniamo il gruppo molla con supporti per tubi preisolati per prevenire la formazione di condensa e l'accumulo di ghiaccio nel punto di supporto. Molti clienti li chiamano anche con un nome diverso - ganci a molla - soprattutto quando l'unità è del tipo sospeso montata in alto. Stessa famiglia di prodotti, solo uno stile di montaggio diverso.

Materiali che utilizziamo

Non risparmiamo sulle materie prime. Ogni lotto viene fornito con i certificati dello stabilimento e siamo lieti di condividere la completa tracciabilità con il tuo team di ispezione.

Tutti i materiali provengono da acciaierie cinesi approvate. Se il tuo progetto richiede un grado specifico, come l'acciaio inossidabile duplex o le leghe ad alta temperatura, faccelo sapere.

Standard che seguiamo

Produciamo secondo i seguenti standard standard e possiamo adattarci ad altri su richiesta:

ASME B31.3 – Tubazioni di processo

ANSI/MSS SP-58 – Supporti e ganci per tubi

GB/T 17116 – Standard cinese per supporti per tubi

Disponibile anche per DIN, JIS o specifiche specifiche del progetto

La nostra fabbrica è certificata ISO 9001:2015 e produciamo la certificazione completa dei materiali EN 10204 3.1 per ogni spedizione.

Domande comuni che fanno i nostri clienti

Q1: Variabile o costante: come decido?

Se lo spostamento del tubo non è enorme e una variazione di carico, diciamo, del 10-25% è accettabile, un supporto a molla variabile funzionerà bene e costerà meno. Quando l'attrezzatura collegata ha un carico sugli ugelli strettamente consentito (tipico sugli ingressi delle turbine, sui collegamenti dei compressori o sulle tubazioni del reattore), utilizzare un supporto a molla costante. Inviaci i tuoi dati isometrici di sollecitazione o di spostamento e ti consiglieremo il modello giusto, senza alcun costo.

Q2: Quali capacità di carico e range di corsa potete fornire?

Per i supporti a molla variabili, la nostra gamma standard copre da poche centinaia di chilogrammi fino a oltre 20 tonnellate per unità. I supporti a molla costanti possono andare ben oltre le 30 tonnellate per le linee con pareti pesanti. Corsa: tipicamente 0–150 mm per unità variabili e fino a 300 mm o più per tipi costanti. Gli intervalli di corsa personalizzati e le impostazioni di carico sono routine per noi.

Q3: Quanto tempo richiede la consegna?

Componenti a magazzino e semilavorati: 20–25 giorni. Ordini completamente personalizzati: 30–40 giorni. Se il tuo progetto ha tempi ristretti, parla in anticipo con il nostro team di vendita: spesso possiamo riorganizzare gli slot di produzione per rispettare le scadenze critiche.

Q4: Come li imballate per l'esportazione?

Le unità più piccole vengono poste in casse di legno fumigate. Gli assemblaggi più grandi vengono imbullonati su pallet in acciaio o telai saldati con rivestimento impermeabile. Spediamo regolarmente nei porti del Medio Oriente, del Sud-Est asiatico, dell'Europa e del Sud America. Non abbiamo ricevuto un solo reclamo per danni di spedizione negli ultimi tre anni.

Q5: Puoi mostrarci i riferimenti del progetto?

SÌ. Abbiamo fornito supporti a molla e pacchetti completi di supporti per tubi per centrali elettriche a ciclo combinato in Medio Oriente, impianti di lavorazione del nichel in Indonesia, impianti chimici in Brasile e tubazioni convenzionali per isole in progetti nucleari cinesi. Contattaci per un elenco di referenze adatto al tuo settore.

Test prima della spedizione

Ogni supporto primaverile che lascia il nostro stabilimento di Yangzhou viene sottoposto a questi controlli:

Controllo visivo e dimensionale

Campionamento dell'altezza e della rigidezza libera della molla

Test di precompressione e recupero a pieno carico

Calibrazione della bilancia da viaggio

Verifica della curva carico/spostamento

Alleghiamo un rapporto di prova e i certificati dei materiali all'interno della busta di spedizione. L'ispezione di testimoni di terze parti da parte di SGS, BV o TÜV è disponibile se il contratto lo richiede.

La personalizzazione è la norma qui

Circa la metà dei nostri ordini iniziano con un disegno del cliente o una serie di condizioni di progettazione, non con un codice prodotto standard. Per ottenere un preventivo è sufficiente dirci:

Tipo di montaggio: gancio superiore o supporto base

Carico caldo e carico freddo

Movimento previsto del tubo (su o giù)

Dettagli di connessione o il tuo disegno

Quantità

Noi ci occuperemo del resto: rivestimenti speciali, hardware inossidabile, materiale per molle ad alta temperatura, dimensioni dell'alloggiamento non standard, tutto.

Il modo in cui lo vediamo

I supporti primaverili non sono scienza missilistica, ma devono essere fatti bene. Un gruppo primaverile ben costruito rimarrà tranquillamente per 15 o 20 anni. Uno difettoso si presenta come una saldatura incrinata o una linea cadente nel giro di pochi mesi. A Tianshun li costruiamo come se li stessimo inserendo nel nostro stabilimento. Ciò significa nessuna scorciatoia sul materiale, nessun test saltato e nessuna sorpresa dell'ultimo minuto alla consegna.

Se il tuo prossimo progetto richiede supporti a molla, supporti a molla, supporti a molla costante o calzari per tubi preisolati, inviaci le tue esigenze. Ti offriremo un prezzo di fabbrica equo e una proposta tecnica realmente sensata. Puoi anche visitare la nostra fabbrica a Yangzhou: facci sapere quando.
