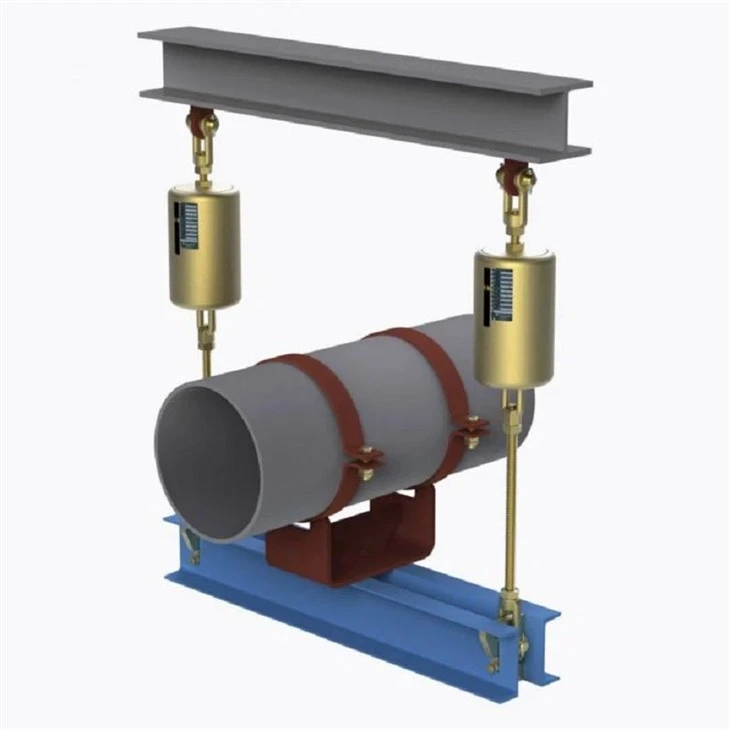

Gancio a molla variabile regolabile per movimento termico della tubazione con supporto di carico variabile

I supporti a molla variabili, noti anche come supporti a molla variabili, sono il tipo di supporto per tubi più utilizzato nei sistemi di tubazioni industriali. Forniscono una forza di supporto che varia proporzionalmente alla deflessione della molla mentre il tubo si muove verticalmente a causa dell'espansione o della contrazione termica. Per le applicazioni in cui lo spostamento termico è moderato ed è accettabile una quantità controllata di variazione del carico, i supporti a molla variabile offrono una soluzione economica e compatta rispetto ai supporti a molla costante.

Prodotto daTecnologia della conduttura di Yangzhou Tianshun, i nostri supporti a molla variabili utilizzano molle elicoidali in acciaio legato di alta qualità alloggiate in un robusto involucro di acciaio. Quando il tubo si sposta verso l'alto o verso il basso rispetto alla posizione di installazione, la molla si comprime o si estende di conseguenza, modificando la forza di reazione in modo direttamente proporzionale alla distanza percorsa e alla rigidità della molla. Ogni unità è calibrata in fabbrica in base al carico a freddo, al carico a caldo e alla direzione di marcia specificati, garantendo prestazioni prevedibili dall'installazione al funzionamento.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Specifiche Tecniche del Prodotto

Caratteristiche di progettazione e variazione del carico

Un parametro chiave quando si seleziona un supporto a molla variabile è la percentuale di variazione del carico: la differenza tra carico freddo e caldo divisa per il carico operativo. La maggior parte delle specifiche tecniche richiedono che questo valore rimanga inferiore al 25% per il servizio generale e inferiore al 6% per i collegamenti di apparecchiature critiche. Laddove lo spostamento è abbastanza grande da far sì che la variazione del carico superi i limiti accettabili, vengono invece specificati supporti a molla costante.

I nostri supporti a molla variabili standard sono progettati per mantenere la variazione del carico entro i limiti tipici del progetto nell'intero intervallo di funzionamento e ciascuna unità è chiaramente contrassegnata con la rigidità della molla, l'impostazione del carico a freddo e la direzione di marcia per un'installazione e una messa in servizio semplici.

Serie standard e gamma tecnica

Offriamo supporti a molla variabili in molteplici configurazioni di montaggio, inclusi design con sospensione superiore, montaggio su base e montaggio laterale, che coprono capacità di carico da circa 0,02 kN fino a 40 kN per dimensioni di molle standard. Le gamme di corsa standard includono 30 mm, 60 mm, 90 mm, 120 mm e 150 mm, con corse speciali disponibili su richiesta.

Gli elementi a molla sono prodotti in acciaio per molle 60Si2Mn o 50CrVA e gli alloggiamenti sono disponibili con finiture zincate a caldo, verniciate epossidiche o in acciaio inossidabile per ambienti corrosivi. Le unità standard sono classificate per temperature di esercizio ambientali da -20°C a +200°C, con opzioni di molle in lega per alte temperature disponibili per applicazioni a calore estremo come tubazioni di forni e caldaie.

Ogni supporto a molla variabile è dotato di scala di corsa, indicatore di carico e piastre di arresto superiori e inferiori. I collegamenti delle aste filettate nella parte superiore e inferiore consentono una semplice regolazione verticale durante l'installazione e le impostazioni di carico possono essere verificate sul posto rispetto ai dati di targa.

Standard, materiali e opzioni personalizzate

I nostri supporti a molla variabili sono prodotti in conformità con GB/T 17116.1/.2/.3 e sono completamente intercambiabili con gli standard internazionali tra cui MSS SP-58, ASME B31.1, ASME B31.3 ed EN 13480-3. La tracciabilità dei materiali viene mantenuta durante tutta la produzione e tutte le molle vengono sottoposte a test di preregolazione e carico prima dell'assemblaggio.

Per progetti specializzati, forniamo supporti a molla in acciaio inossidabile, gruppi di supporto per tubi isolati e unità con rivestimenti speciali per servizi offshore, marini o di desalinizzazione. Produciamo anche supporti per tubi preisolati e supporti per scarpe per tubi che si integrano direttamente con la nostra gamma di supporti a molla variabili per soluzioni di supporto di linea complete.

Applicazioni tipiche

Supporti a molla variabilisono installati praticamente su ogni tipo di tubazione di processo e di servizio in cui si verifica un movimento termico verticale. Le applicazioni comuni includono linee del vapore e dell'acqua di alimentazione di centrali elettriche, tubazioni di processi di raffineria, circuiti di scambiatori di calore di impianti chimici, reti di teleriscaldamento e sistemi HVAC in grandi edifici commerciali. Vengono utilizzati anche insieme a supporti per tubi rigidi su linee in cui solo i punti selezionati richiedono una compensazione del movimento.

Per i sistemi di tubazioni con carichi dinamici quali colpi d'ariete, eventi sismici o vibrazioni delle pompe, i supporti a molla variabili sono spesso combinati con smorzatori idraulici che limitano il movimento dinamico consentendo al contempo il libero spostamento termico. Laddove la crescita termica è troppo grande per un'unità variabile, consigliamo di passare a supporti a molla costanti in quei punti di supporto specifici.

Gamma di prodotti complementari

Il nostro portafoglio più ampio di supporti per tubi comprende supporti a molla costante, supporti e puntoni rigidi, supporti per pattini per tubi, supporti per tubi preisolati per linee fredde e criogeniche e ammortizzatori idraulici. Per i sistemi di tubazioni che richiedono anche l'assorbimento del movimento assiale, laterale o angolare, produciamo giunti di dilatazione a soffietto metallico, giunti di dilatazione in gomma e giunti di dilatazione in tessuto che possono essere specificati insieme ai nostri supporti a molla come soluzione unica.

Qualità e servizio

Ogni sospensione a molla variabile viene sottoposta a test di carico e verificata dimensionalmente nella nostra struttura di prova interna prima della spedizione, nell'ambito del nostro sistema di gestione della qualità ISO 9001:2015. Supportiamo i clienti dalla selezione iniziale della molla e dal calcolo del carico attraverso la guida all'installazione e il servizio post-vendita. Le richieste ricevono una risposta entro 24 ore e i tempi di produzione standard variano da 10 a 20 giorni lavorativi a seconda del volume e della configurazione. Con oltre 14 anni di esperienza nella fornitura di supporti per tubi e giunti di dilatazione per progetti in più di 45 paesi, forniamo unità sia standard da catalogo che personalizzate ad appaltatori EPC e utenti finali in tutto il mondo.

Domande frequenti

Cosa significa "percentuale di variazione del carico" su un supporto a molla variabile?

La variazione del carico è la differenza tra il carico freddo (installato) e il carico caldo (operativo), espressa come percentuale del carico operativo. È determinato dalla rigidità della molla moltiplicata per la corsa termica, divisa per il carico operativo. La maggior parte delle specifiche di progetto limitano questo valore al 25% massimo per le tubazioni standard.

È possibile installare un supporto a molla variabile con qualsiasi orientamento?

No. I supporti a molla variabili sono progettati per il movimento verticale e devono essere installati con l'asse della molla verticale. L'installazione orizzontale o angolata causerà inceppamenti, trasferimento errato del carico e usura prematura. Per i carichi orizzontali o i vincoli laterali, i puntoni rigidi, le scarpette per tubi o gli ammortizzatori devono essere specificati separatamente.

Qual è la temperatura massima che possono sopportare i tuoi ganci a molla variabili?

Le unità standard in acciaio al carbonio con molle in acciaio legato sono adatte per un servizio continuo fino a circa 200°C. Per tubazioni a temperatura più elevata come linee di vapore ad alta pressione o collegamenti di caldaie, offriamo materiali per molle ad alta temperatura e configurazioni di supporto isolato. Contatta il nostro team di ingegneri con le tue condizioni operative per la corretta selezione del materiale.

Fornite calcoli per la selezione della molla?

SÌ. Il nostro team di ingegneri può aiutarvi nella scelta della molla se fornite le dimensioni del tubo, il peso operativo, l'entità e la direzione dello spostamento termico ed eventuali requisiti di specifica del progetto. Possiamo anche rivedere i programmi di supporto esistenti e consigliare il supporto a molla variabile o costante appropriato per ciascuna località.

Qual è il tempo di consegna per i ganci a molla variabili standard?

Le unità del catalogo standard vengono generalmente spedite entro 10-20 giorni lavorativi, a seconda delle dimensioni dell'ordine e del carico di produzione corrente. Finiture personalizzate, corse speciali o configurazioni in acciaio inossidabile possono aggiungere alcuni giorni aggiuntivi. La consegna rapida può essere discussa al momento dell'ordine.

Quale documentazione viene fornita con un ordine?

La fornitura standard include un elenco di imballaggio e targhette del prodotto con il numero della molla, la capacità di carico e i dati di viaggio. Su richiesta possono essere forniti rapporti sui test sui materiali (MTR), registri di calibrazione del carico della molla e rapporti di ispezione dimensionale. Per i progetti che lo richiedono è disponibile anche l'ispezione di terze parti da parte di organismi autorizzati.

Potete fornire gruppi completi di supporto per tubi, compresi calzari e fascette per tubi?

Assolutamente. Forniamo supporti a molla variabili come unità autonome o come set di supporto completamente assemblati, compresi fascette per tubi, supporti per scarpe per tubi, tenditori, barre filettate e hardware di collegamento strutturale. I gruppi di supporto per tubi preisolati per servizio freddo o criogenico sono disponibili anche come pacchetto unico pronto per l'installazione.
