Quando le tubazioni industriali devono sopportare la dilatazione termica resistendo allo stesso tempo a carichi d'urto improvvisi,TianshunfornisceSmorzatori idraulici per il contenimento dei tubiprogettato per aiutare a mantenere la stabilità del sistema in condizioni operative impegnative. Questi dispositivi sensibili alla velocità consentono il movimento graduale del tubo durante il normale funzionamento e forniscono un contenimento dinamico quando uno spostamento rapido minaccia l'integrità della tubazione.
Gli ammortizzatori idraulici sono dispositivi di contenimento dinamico essenziali nelle centrali elettriche, negli impianti petrolchimici, nelle raffinerie e in altri impianti industriali in cui i sistemi di tubazioni sono sottoposti a forze sismiche, colpi d'ariete, transitori di pressione e disturbi legati alle apparecchiature. A differenza dei vincoli rigidi convenzionali, assecondano il movimento termico lento resistendo allo spostamento improvviso e ad alta velocità. Questo articolo spiega i principi di funzionamento, i componenti chiave, le considerazioni tecniche, le applicazioni e i requisiti di manutenzione. Descrive inoltre come selezionare le attrezzature adatte per specifici progetti di contenimento dei tubi e come Tianshun può supportare i requisiti delle tubazioni industriali.
Gli ammortizzatori idraulici sono dispositivi meccanico-idraulici specializzati che limitano il movimento rapido nei sistemi di tubazioni consentendo al tempo stesso un movimento relativamente illimitato a basse velocità. Sono particolarmente utili nelle installazioni in cui i tubi si espandono, si contraggono o si spostano durante i normali cicli operativi ma devono rimanere controllati durante eventi dinamici imprevisti.
Un tipico ammortizzatore idraulico contiene un cilindro, un pistone, uno stelo, un fluido idraulico, un meccanismo interno di controllo del flusso, guarnizioni e connessioni terminali. Quando un tubo si muove lentamente a causa delle variazioni di temperatura, il fluido idraulico scorre attraverso passaggi calibrati, consentendo al pistone di spostarsi. Quando il movimento supera la velocità di attivazione specificata del dispositivo, la resistenza idraulica aumenta sostanzialmente, contribuendo a trattenere il tubo.
Gli ammortizzatori idraulici generalmente funzionano accanto ai supporti portanti anziché sostituirli. I supporti a molla, le scarpette per tubi e altri supporti sostengono il peso del tubo e assecondano il normale movimento, mentre gli ammortizzatori forniscono un contenimento contro carichi dinamici specifici.
Per dettagli specifici del progetto, consultare le informazioni sul prodotto sugli ammortizzatori idraulici per sistemi di ritenuta dei tubi di Tianshun.
Il principio di funzionamento si basa sulla relazione tra velocità del pistone e resistenza idraulica. Il dispositivo risponde in modo diverso allo spostamento graduale e al movimento improvviso, aiutando i sistemi di tubazioni a rimanere flessibili durante il funzionamento ordinario senza sacrificare il contenimento dinamico.
I tubi industriali subiscono cambiamenti dimensionali con l'aumento e la diminuzione della temperatura operativa. Durante un movimento sufficientemente lento, l'ammortizzatore consente al pistone di spostarsi attraverso il cilindro con una resistenza limitata. Ciò aiuta a prevenire inutili limitazioni dell'espansione e della contrazione termica.
Durante un evento sismico, un colpo d'ariete, lo scatto di una turbina o transitori simili, la velocità del tubo può aumentare rapidamente. Il meccanismo idraulico interno dell'ammortizzatore limita il flusso del fluido quando vengono raggiunte le condizioni di attivazione specificate.
L'aumento della resistenza idraulica rende sostanzialmente più difficile l'ulteriore movimento del pistone. Il dispositivo trasferisce quindi la forza di ritenuta risultante attraverso le sue connessioni di montaggio alla struttura di supporto, contribuendo a limitare lo spostamento eccessivo del tubo.
Una volta che il transitorio si attenua, il meccanismo può tornare al suo normale comportamento che consente il movimento, a seconda del progetto. Il corretto dimensionamento, installazione e manutenzione sono importanti per garantire che lo smorzatore risponda come previsto per tutta la sua durata di servizio.
Gli smorzatori idraulici adeguatamente specificati offrono numerosi vantaggi tecnici per i sistemi di tubazioni industriali.
Una limitazione importante è che gli ammortizzatori idraulici non sono soluzioni universali per ogni problema di vibrazione. La loro idoneità dipende dalle caratteristiche di movimento, dalla gamma di frequenza, dai casi di carico e dai requisiti prestazionali del sistema di tubazioni. Le vibrazioni a bassa ampiezza e ad alta frequenza possono richiedere un approccio di controllo delle vibrazioni diverso o complementare.
Gli smorzatori idraulici vengono spesso presi in considerazione per reti di tubazioni critiche in cui uno spostamento improvviso potrebbe compromettere la continuità operativa, l'integrità delle apparecchiature o la sicurezza dell'impianto.
Le linee principali del vapore, le tubazioni dell'acqua di alimentazione e altri circuiti ad alta energia possono subire carichi dinamici durante i viaggi delle apparecchiature, i transitori di pressione o gli eventi sismici. Gli smorzatori aiutano a limitare il movimento quando le condizioni di progettazione lo richiedono.
Le tubazioni di processo collegate a pompe, compressori, forni e apparecchiature a pressione possono essere esposte a rapidi cambiamenti delle condizioni operative. Restrizioni adeguatamente progettate possono aiutare a controllare i carichi transitori e proteggere le connessioni vulnerabili.
I sistemi di tubazioni legati alla sicurezza possono richiedere prestazioni di contenimento, qualificazione ambientale e valutazione sismica attentamente documentate. La selezione deve seguire i codici di progetto applicabili e i requisiti di qualificazione anziché basarsi esclusivamente sulle descrizioni generali del prodotto.
La lavorazione del gas, gli impianti di gas naturale liquefatto e le linee di trasferimento ad alta pressione possono richiedere soluzioni di supporto specializzate per accogliere i movimenti operativi controllando al contempo eventi dinamici specifici.
I giunti di dilatazione a soffietto metallico e componenti simili possono essere sensibili a spostamenti eccessivi o carichi esterni. Gli ammortizzatori posizionati correttamente possono aiutare a limitare il movimento durante condizioni transitorie definite, a condizione che la disposizione completa di contenimento sia progettata per i carichi dei giunti e delle tubazioni.
Le prestazioni dello smorzatore idraulico dipendono da diversi parametri di progettazione interconnessi. La tabella seguente riassume i valori rappresentativi pubblicati nelle informazioni sul prodotto di Tianshun. I requisiti effettivi devono essere confermati per il modello e il progetto specifici.
| Parametro | Gamma o opzione rappresentativa | Considerazione ingegneristica |
|---|---|---|
| Capacità di carico | Da circa 5 kN a 500 kN e oltre per unità personalizzate | Deve accogliere le forze di vincolo calcolate e i casi di carico specificati. |
| Corsa standard | 100, 150, 200, 300 e 500 millimetri | Deve coprire lo spostamento termico previsto e le tolleranze di installazione. |
| Velocità di attivazione | Tipicamente 5–50 mm/s, soggetto a specifica | Deve distinguere il normale movimento del tubo dalle condizioni dinamiche che richiedono contenimento. |
| Temperatura operativa standard | Da -40°C a +120°C circa | Verificare l'idoneità del fluido, delle guarnizioni e dei materiali alle temperature di servizio effettive. |
| Materiale del cilindro | Opzioni in acciaio al carbonio o acciaio legato | La selezione dipende dai carichi, dall'ambiente e dalle specifiche del progetto. |

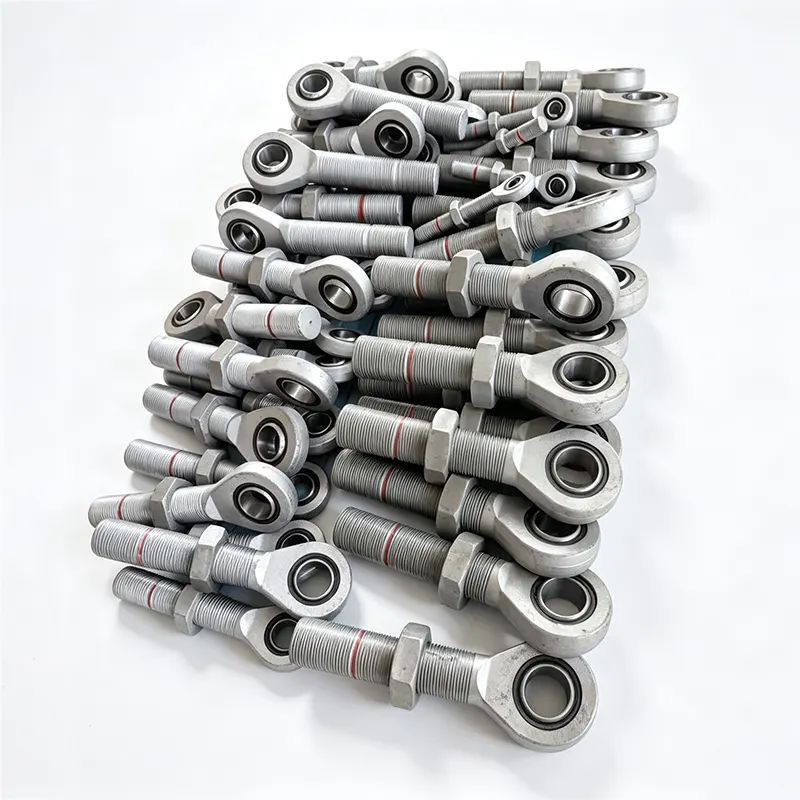

| Terminare le connessioni | Opzioni con occhiello, forcella, giunto sferico e filettate | Deve corrispondere all'attacco strutturale e alla direzione di movimento consentita. |
| Test | Test funzionali, di pressione e di tenuta come specificato | Confermare i registri di ispezione e la documentazione richiesta prima dell'accettazione. |
Questi valori sono informazioni indicative sul prodotto e non sostituiscono una scheda tecnica approvata o un calcolo specifico del progetto. Per servizi nucleari, ad alta temperatura o altri servizi critici, confermare i requisiti di qualificazione applicabili direttamente con il produttore.
La scelta di uno smorzatore idraulico richiede il coordinamento tra l'analisi delle sollecitazioni delle tubazioni, la progettazione del supporto, le interfacce delle apparecchiature e le condizioni del sito. L'acquisto basato solo sul diametro nominale del tubo non è sufficiente.
Determinare se il sistema di ritenuta deve affrontare carichi sismici, colpi d'ariete, scariche delle valvole di sicurezza, spostamenti delle apparecchiature, movimenti indotti dal vento o altri transitori. Il caso di carico determinante stabilisce le prestazioni di vincolo richieste.
Utilizzare l'analisi delle sollecitazioni delle tubazioni approvata per stabilire le forze richieste in tensione e compressione. Controllare la classificazione del soppressore, la resistenza del fissaggio, l'acciaio strutturale, le saldature e i componenti dei tubi collegati come parte del percorso di carico completo.
Stabilire la corsa termica da caldo a freddo prevista, la posizione di installazione e il possibile spostamento nelle condizioni operative applicabili. Una corsa adeguata aiuta a prevenire contatti indesiderati di fine corsa e interferenze con il normale movimento del tubo.
La velocità di attivazione deve essere adatta all'intervallo previsto di movimento normale e agli eventi dinamici che richiedono moderazione. Una calibrazione errata può provocare una resistenza indesiderata durante il funzionamento di routine o una risposta inadeguata durante un transitorio.
Esaminare la temperatura ambiente e delle tubazioni, l'esposizione alla corrosione, l'umidità, la compatibilità dei fluidi e qualsiasi requisito ambientale speciale. Applicazioni specializzate potrebbero richiedere materiali, guarnizioni, rivestimenti protettivi o test di qualificazione migliorati.
Identificare i codici di progettazione e le specifiche di progetto in vigore. A seconda dell'applicazione, questi possono includere requisiti pertinenti di ASME B31.1, ASME B31.3, standard MSS o specifiche di servizio nucleare. Confermare le edizioni esatte, l'applicabilità e l'ambito di qualificazione richiesto con l'ingegnere responsabile.
Per ulteriori informazioni sulle attrezzature di supporto complementari, esplora i supporti a molla costante di Tianshun ed esamina come i componenti selezionati possono lavorare insieme in un sistema di supporto per tubazioni coordinato.
Anche un ammortizzatore idraulico correttamente selezionato può funzionare in modo scarso se installato in modo errato o sottoposto a manutenzione inadeguata. L'installazione e l'ispezione devono seguire le istruzioni del produttore e la documentazione di progetto approvata.
L'ispezione dovrebbe prendere in considerazione perdite di fluido idraulico, corrosione, danni allo stelo del pistone, collegamenti allentati, guarnizioni danneggiate, spostamento anomalo e prove di interferenza meccanica. Qualsiasi condizione insolita deve essere valutata rispetto alle istruzioni di servizio del produttore.
Gli intervalli di ispezione e i programmi di revisione devono riflettere il manuale dell'apparecchiatura, l'ambiente operativo, la cronologia degli eventi e i requisiti del progetto. La guida pubblicata da Tianshun indica ispezioni a intervalli di circa tre-cinque anni e possibili revisioni intorno ai dieci anni in normali condizioni di servizio; questi dovrebbero essere trattati come linee guida generali piuttosto che come requisiti universali. Le applicazioni critiche per la sicurezza potrebbero richiedere una pianificazione diversa.
Dopo un evento sismico significativo o un altro evento transitorio previsto dalla progettazione, ispezionare il sistema di ritenuta in base alle procedure applicabili del sito prima di rimettere in servizio l'attrezzatura interessata.
Il loro scopo principale è consentire il movimento lento del tubo durante le normali condizioni operative limitando al contempo lo spostamento rapido causato da eventi dinamici specifici. Ciò aiuta a controllare i carichi trasmessi alle tubazioni, alle apparecchiature collegate e alle strutture di supporto.
Un gancio a molla sostiene il peso del tubo e allo stesso tempo asseconda il movimento termico. Un ammortizzatore idraulico fornisce principalmente un contenimento dinamico e generalmente non sostituisce la funzione portante di un supporto. Entrambi possono essere utilizzati nello stesso sistema di tubazioni per scopi ingegneristici diversi.
Iniziare con l'analisi delle sollecitazioni delle tubazioni approvata e identificare i casi di carico dinamico applicabili. La scelta deve considerare le forze di vincolo, la capacità di tensione e compressione, la corsa, i carichi di montaggio e la resistenza del sistema di attacco completo.
Molti ammortizzatori idraulici supportano l'installazione orizzontale, verticale o inclinata, ma l'orientamento consentito dipende dal progetto. Confermare le istruzioni del produttore, la configurazione di montaggio e qualsiasi restrizione specifica del progetto prima dell'installazione.
SÌ. L'ispezione dovrebbe riguardare perdite, corrosione, condizioni dell'asta, connessioni e prestazioni funzionali, a seconda dei casi. Il programma di ispezione e revisione deve seguire le indicazioni del produttore e i requisiti operativi dell'installazione.
No. Sono destinati principalmente a limitare movimenti rapidi e carichi transitori specifici. Le vibrazioni continue a bassa ampiezza e ad alta frequenza possono richiedere ulteriori analisi e altre misure di controllo delle vibrazioni.
Fornire la capacità di carico, la corsa, le temperature operative e ambientali richieste, la velocità di attivazione, l'orientamento di montaggio, le connessioni terminali, le sollecitazioni dei tubi o i disegni di supporto, le condizioni ambientali e gli standard di progetto applicabili. Questi dettagli aiutano il produttore a valutare la configurazione appropriata.
Gli smorzatori idraulici per il contenimento dei tubi svolgono un ruolo importante nei sistemi di tubazioni industriali che devono adattarsi ai movimenti termici di routine resistendo allo stesso tempo a forze dinamiche improvvise. La scelta corretta dipende dai carichi calcolati, dai requisiti di corsa, dalle caratteristiche di attivazione, dai dettagli di installazione, dalla compatibilità dei materiali e dagli standard di progettazione e qualificazione applicabili. L'integrazione degli ammortizzatori con adeguati supporti per tubi e componenti di espansione aiuta a creare un sistema di ritenuta coordinato piuttosto che fare affidamento su un unico dispositivo per risolvere ogni problema di movimento.
Tianshun supporta progetti di tubazioni industriali con soluzioni di ammortizzatori idraulici e relativi prodotti di supporto per tubazioni. Se state progettando una nuova installazione, aggiornando un sistema di ritenuta esistente o acquistando attrezzature personalizzate per condizioni operative impegnative, preparate i vostri requisiti tecnici econtattaciper discutere configurazioni adeguate, considerazioni tecniche e opzioni di preventivo specifiche per il progetto.
