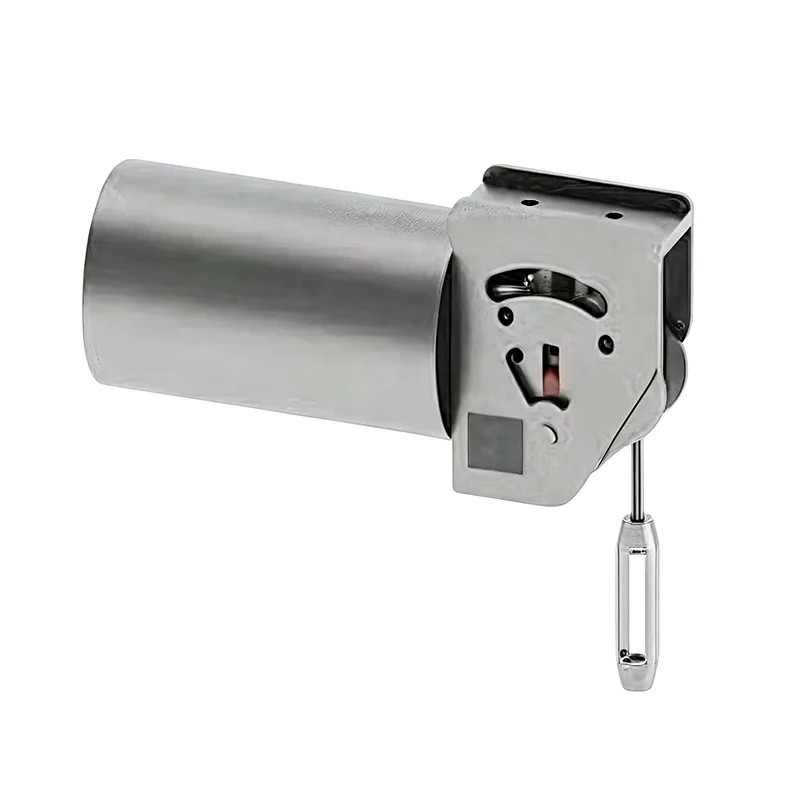

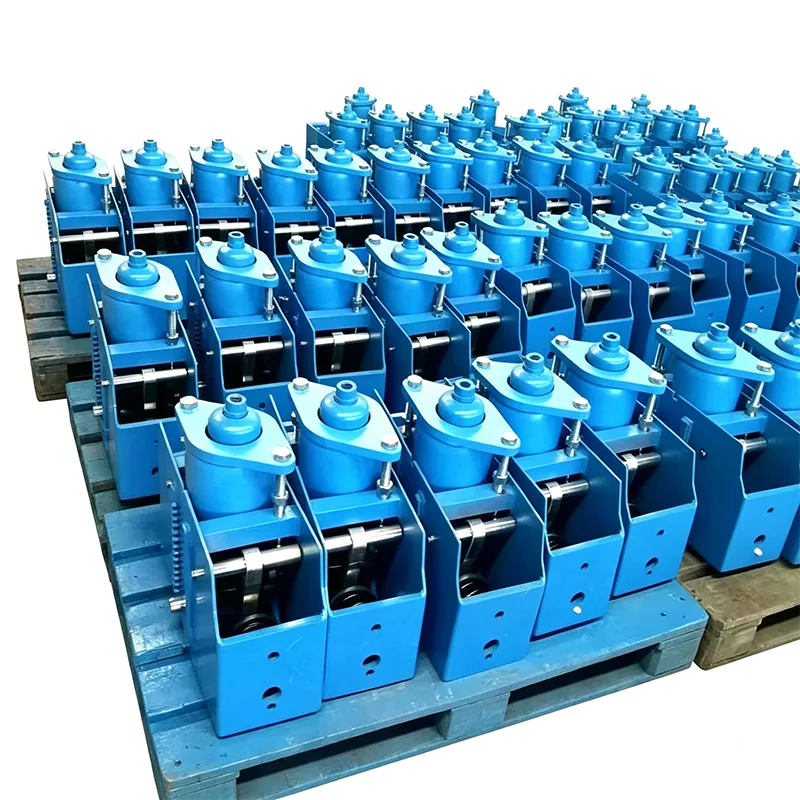

Gancio a molla costante di precisione per tubazioni di grande cilindrata con uscita di carico uniforme

I supporti a molla costante, noti anche come supporti a molla a carico costante o supporti a forza costante, forniscono una forza di supporto quasi uniforme lungo l'intero intervallo di corsa del tubo. Queste unità sono progettate specificatamente per sistemi di tubazioni che subiscono un significativo spostamento termico verticale, dove i supporti variabili delle molle introdurrebbero un'eccessiva variazione di carico e trasferirebbero sollecitazioni indesiderate alle apparecchiature e alle tubazioni collegate.

ATecnologia della conduttura di Yangzhou Tianshun, produciamo supporti a molla costante utilizzando un collaudato meccanismo di biella-manovella abbinato a molle di compressione di alta qualità. Questo design bilancia la coppia della molla con la coppia del carico attorno all'asse principale durante l'intera corsa, mantenendo la deviazione del carico entro ±5% come standard e ±3% per configurazioni ad alta precisione. Ogni gruppo è alloggiato in un involucro protettivo che protegge i componenti interni dai detriti di costruzione e dai contaminanti ambientali, riducendo i rischi di manutenzione per tutta la durata di servizio del supporto.

Specifiche tecniche e serie

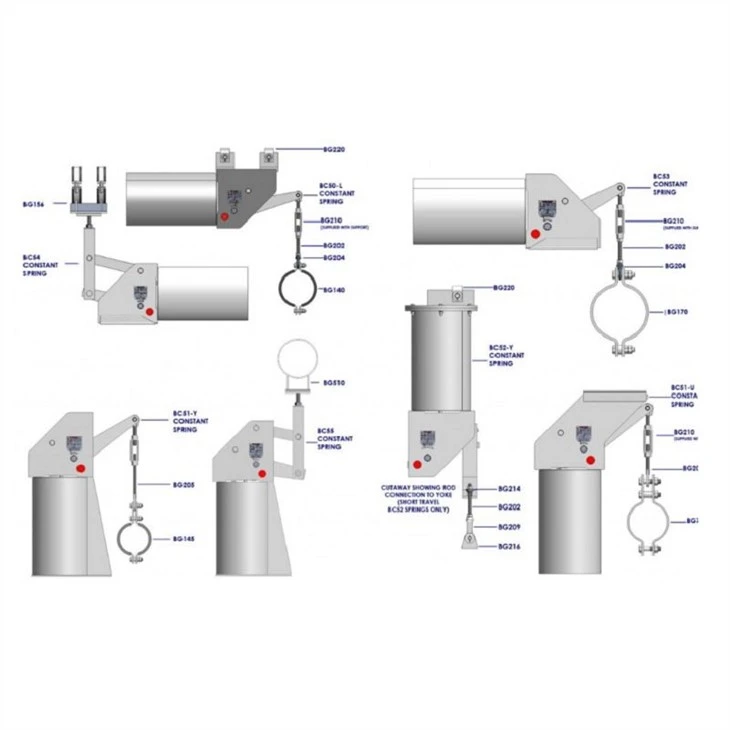

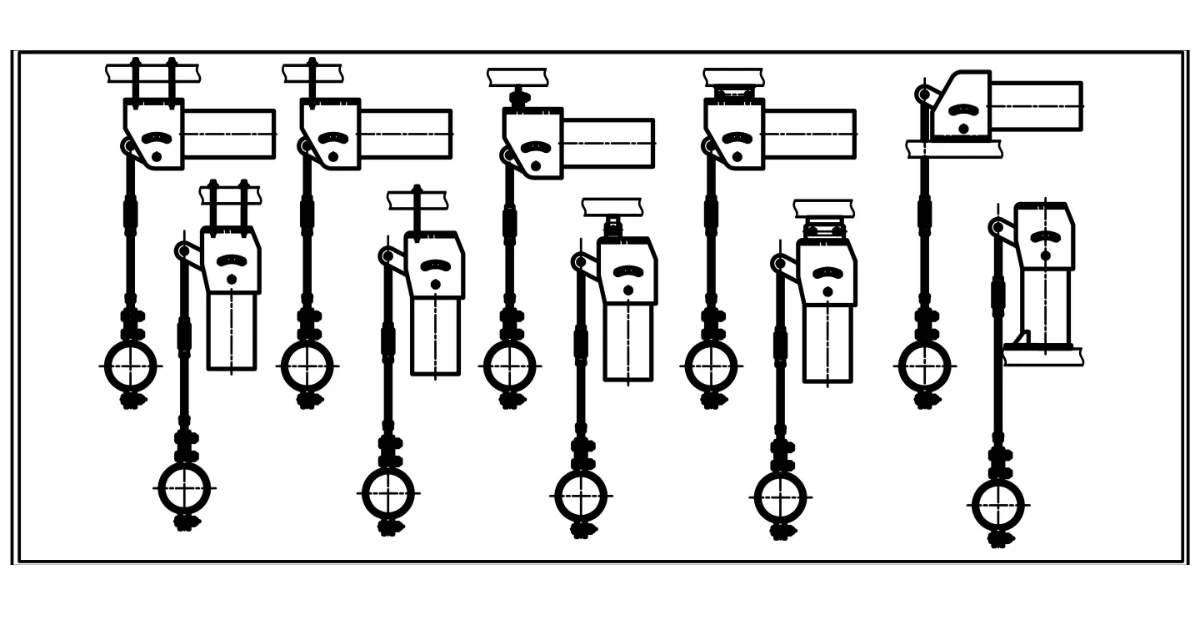

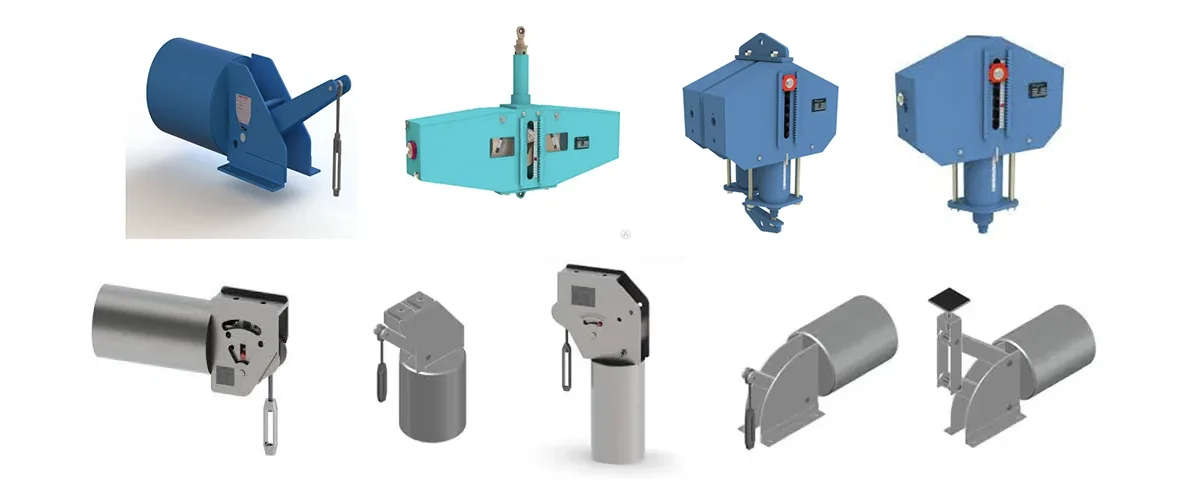

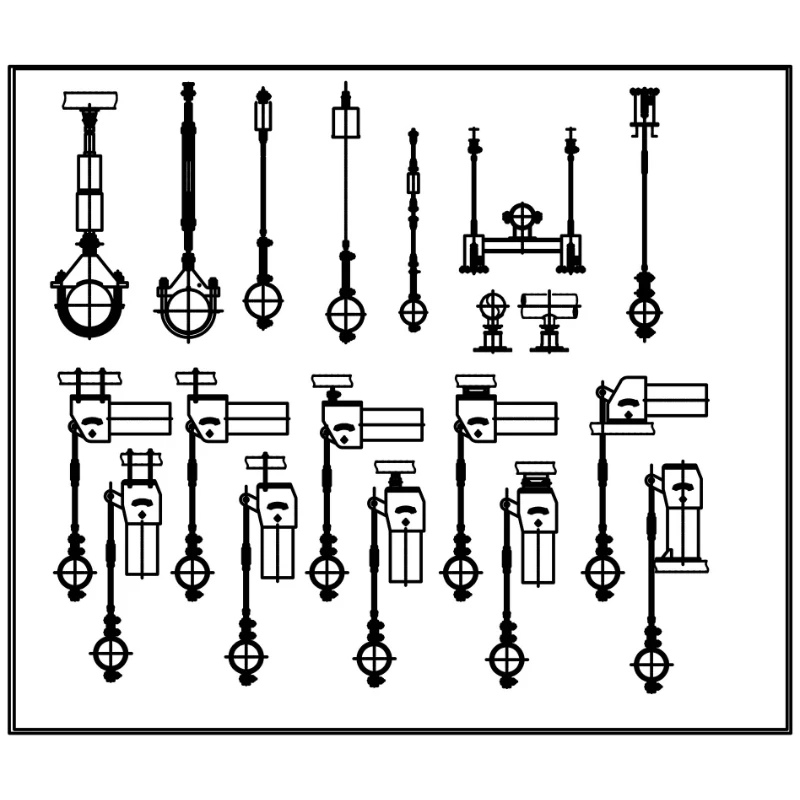

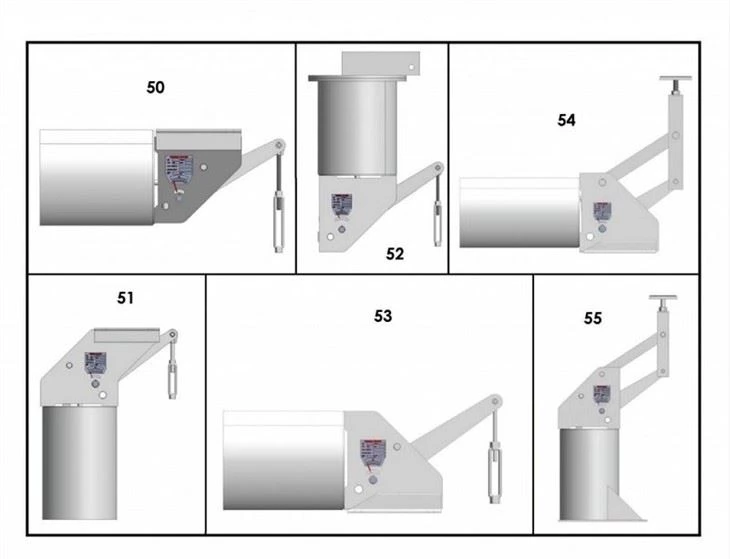

Nostrosupporto elastico costanteil portfolio copre un intervallo di carico di lavoro compreso tra 0,1 kN e 500 kN, con opzioni di corsa standard di 50 mm, 100 mm, 200 mm e 400 mm e corse personalizzate disponibili fino a 600 mm. Le serie standard includono i modelli PH, LH, CA, CS e TH, adatti sia per l'installazione orizzontale che verticale. Le bobine della molla sono realizzate in acciaio legato 60Si2Mn o 50CrVA e gli alloggiamenti sono rifiniti con rivestimento zincato a caldo o epossidico per adattarsi alle temperature di esercizio ambientali da -20°C a +80°C.

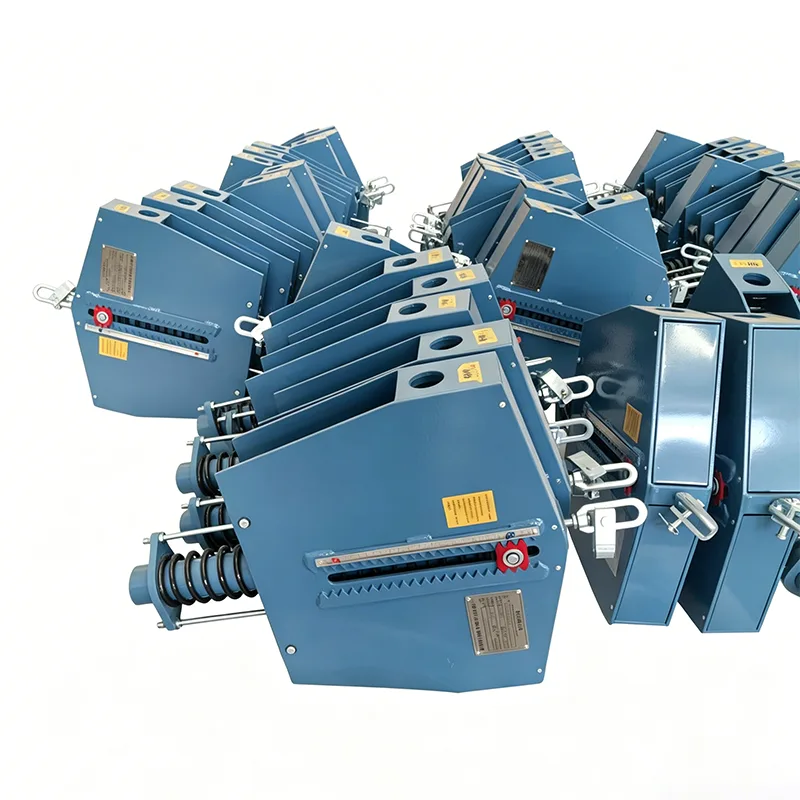

Ogni sospensione a molla costante è preimpostata in fabbrica in base al carico specificato dal cliente e alle posizioni fredda/calda, ed è dotata di fermi di finecorsa superiore e inferiore per impedire la corsa eccessiva. Una scala della corsa chiaramente visibile e un quadrante di regolazione del carico consentono la regolazione fine in loco entro ±10% del carico nominale, con alcune configurazioni regolabili fino a ±20% con incrementi del 2%. I perni rossi preimpostati vengono installati in fabbrica per bloccare il supporto durante le prove idrostatiche e il lavaggio con acido, resistendo fino al doppio del carico nominale prima della rimozione alla messa in servizio del sistema.

Standard e ingegneria personalizzata

Tutti i supporti a molla a carico costante sono progettati e realizzati in conformità con GB/T 17116.1/.2/.3 e NB/T 47039 e sono completamente convertibili agli standard internazionali tra cui MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L e JIS B 8501. In qualità di produttore esperto di supporti per tubi, produciamo anche supporti a forza costante completamente personalizzati basati sui disegni del cliente e sui parametri specifici del progetto.

Applicazione in settori critici

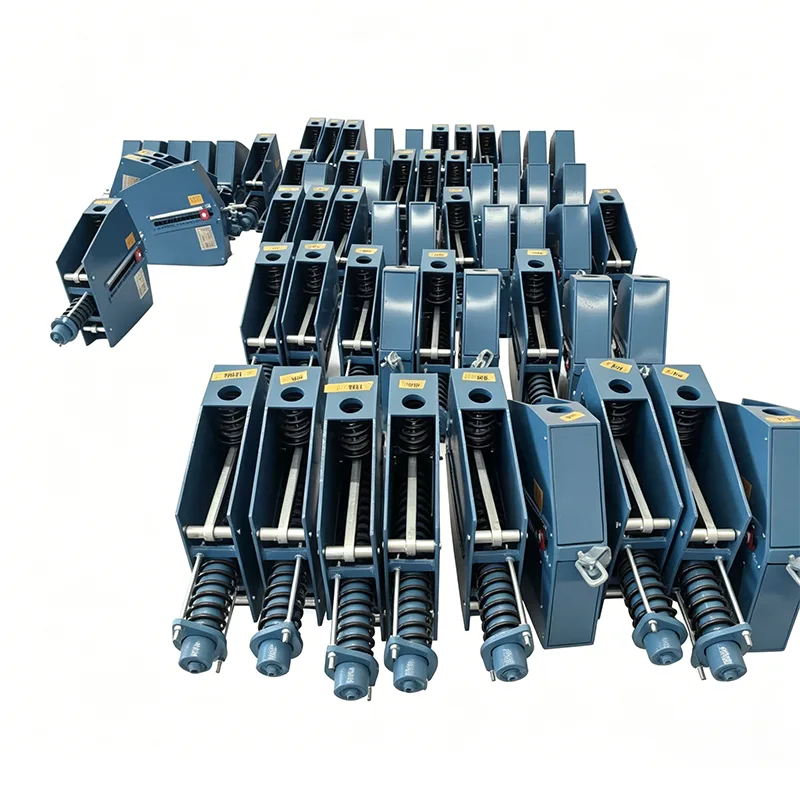

I supporti a molla costanti sono specificati nei sistemi di tubazioni in cui la consistenza del carico non è negoziabile. Le installazioni tipiche includono centrali termoelettriche, impianti nucleari, raffinerie, terminali GNL e GPL, reti di teleriscaldamento e linee di processo ad alta temperatura in impianti petrolchimici e farmaceutici. Sono spesso impiegati insieme a supporti a molla variabili sulla stessa tubazione: unità costanti nei nodi ad alto spostamento e supporti a molla variabili in punti con movimento termico minore.

Gamma di prodotti più ampia per il supporto dei tubi

Oltre ai supporti a molla costante, il nostro portafoglio completo di supporti per tubi comprende supporti a molla variabili, supporti rigidi, supporti per scarpe per tubi, supporti per tubi preisolati e ammortizzatori idraulici per il controllo dinamico del carico. Per progetti che richiedono la compensazione del movimento termico, forniamo anche giunti di dilatazione a soffietto metallico, giunti di dilatazione in gomma e giunti di dilatazione in tessuto che si integrano con i nostri sistemi di supporto per formare una soluzione completa per tubazioni.

Garanzia di qualità e servizio

Ogni supporto viene sottoposto a test interni completi prima della spedizione, supportato dal nostro sistema di gestione della qualità ISO 9001:2015 e dalla conformità agli standard ASME e API ove richiesto. I clienti ricevono supporto tecnico dedicato dalla richiesta all'installazione, risposta 24 ore su 24 su tutti i preventivi e guida alla regolazione del carico in loco come parte del nostro servizio post-vendita. Con oltre 14 anni di produzione di supporti per tubi e giunti di dilatazione per progetti in 45 paesi, forniamo sia unità standard da catalogo che soluzioni personalizzate completamente progettate per appaltatori EPC e utenti finali in tutto il mondo.

Domande frequenti

Qual è la differenza tra un supporto a molla costante e un supporto a molla variabile?

I supporti a molla variabili esercitano una forza di reazione variabile mentre il tubo si muove verticalmente, a causa della compressione o dell'estensione della molla. I supporti a molla costante utilizzano un meccanismo di biella-manovella per mantenere una forza di supporto quasi uniforme per tutta la corsa. Come regola generale, vengono specificate unità costanti dove lo spostamento termico supera i 50 mm o dove la variazione del carico deve rimanere al di sotto del 6% per evitare di trasferire lo stress a pompe, turbine o altre apparecchiature sensibili.

Cosa significa una deviazione del carico di ±5% su un supporto a molla costante?

La deviazione del carico è la differenza percentuale massima tra la forza di supporto effettiva e il carico nominale in qualsiasi punto della corsa di lavoro. I nostri supporti a molla costanti standard mantengono la deviazione entro ±5%, soddisfacendo la maggior parte dei requisiti delle tubazioni industriali. Per applicazioni critiche come linee di processo nucleari o ad alta precisione, offriamo unità ad alta precisione con una deviazione di ±3%.

Quando devono essere rimossi i pin rossi preimpostati?

I perni preimpostati sono installati in fabbrica per bloccare il gancio nella posizione di installazione a freddo, consentendo il completamento del test idrostatico e del lavaggio con acido del tubo senza comprimere o estendere il gruppo molla. Devono essere rimossi prima che il sistema venga messo in funzione, in genere dopo aver terminato i test idraulici e i controlli pre-messa in servizio. I nostri perni standard resistono fino al doppio del carico nominale durante i test; facci sapere se il tuo progetto richiede un margine di sicurezza più elevato.

È possibile regolare il carico in cantiere dopo l'installazione?

SÌ. Ogni gancio a molla costante è dotato di una vite di regolazione del carico e di un quadrante calibrato. Ruotando la vite si aumenta o diminuisce il carico preimpostato con incrementi del 2%, con un intervallo di regolazione totale di ±10% sulle unità standard (fino a ±20% sulle configurazioni selezionate). Ciò consente la regolazione fine per compensare piccole differenze tra le condizioni di progettazione e l'effettiva installazione del sito.

Quali standard seguono i tuoi ganci a molla costante?

La nostra gamma standard è progettata per GB/T 17116.1/.2/.3 e NB/T 47039 ed è convertibile in termini di dimensioni e prestazioni con MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L e JIS B 8501. Possiamo anche produrre supporti completamente personalizzati in base ai disegni e alle specifiche del vostro progetto.

Qual è il tempo di consegna tipico?

Le grucce a molla costante del catalogo standard vengono generalmente spedite entro 15-25 giorni lavorativi, a seconda della quantità e della serie. Le unità progettate su misura richiedono tempi aggiuntivi di progettazione e conferma. Su richiesta è possibile organizzare consegne urgenti, previo accordo al momento dell'ordine o almeno 20 giorni prima della data di consegna prevista.
