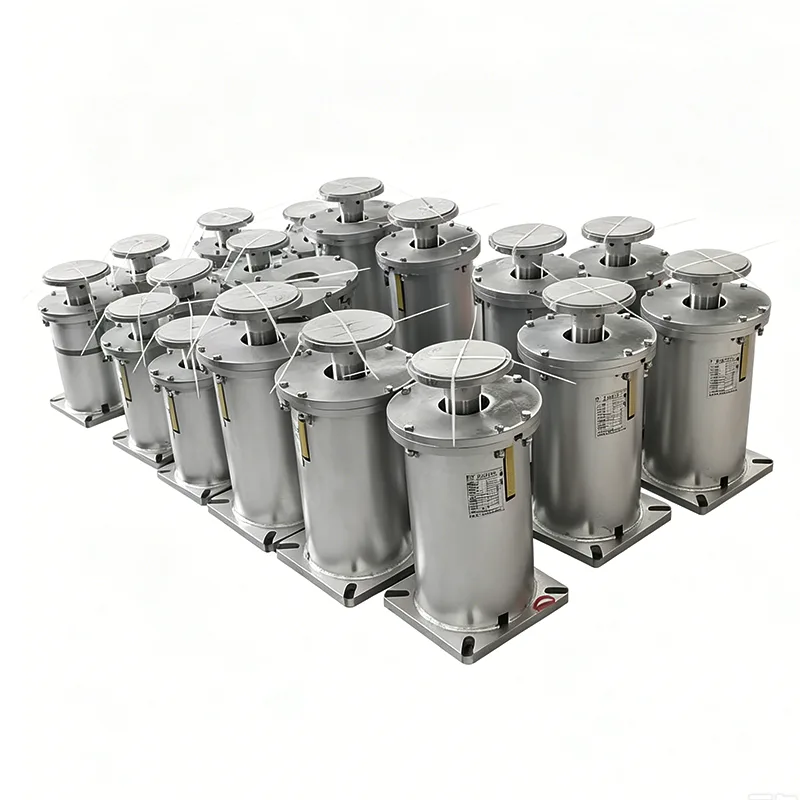

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondata nel 2012, produce una gamma completa di prodotti in stretta conformità con lo standard HG/T 20644 Variable Spring Supports and Hangers. Il supporto a molla variabile di tipo F è il prodotto di supporto di tipo base della serie standard, appositamente progettato per il supporto inferiore delle tubazioni. È ampiamente utilizzato nei sistemi di tubazioni a spostamento medio e piccolo nei settori energetico, petrolchimico, metallurgico e di altro tipo ed è uno dei modelli a molla variabile più utilizzati in ingegneria.
| Tabella delle specifiche del gancio a molla variabile | Esempio |
| Tipo/configurazione del gancio | Digitare A, B, C, D, E, F, G |
| Misura molla/n. | N. 0 - N. 22 |
| Gamma di viaggio | 30mm, 60mm, 90mm, 120mm 180mm |
| Carico operativo | 0,2 kN - 400 kN |
| Carico installato (carico freddo) | kN/kgf |
| Carico operativo (carico caldo) | kN/kgf |
| Direzione del movimento | Verso l'alto/verso il basso |
| Variabilità (%) | ≤ 25% (standard) |
| Trattamento superficiale | Galv./verniciato a caldo |
| Materiale dell'alloggiamento | Acciaio al carbonio (Q235/Q355) |

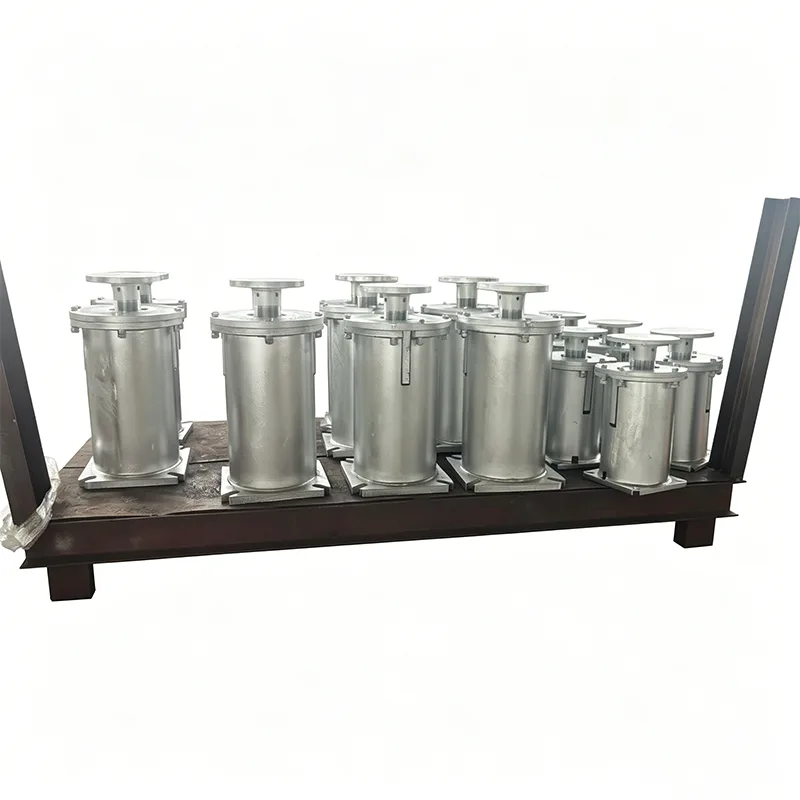

Il supporto a molla variabile di tipo F adotta una struttura a scatola verticale, composta dalle seguenti parti:
▶ Piastra di base: ampia piastra di base di supporto, collegata alla fondazione
▶ Cilindro a molla: molla di compressione elicoidale cilindrica incorporata
▶ Piastra superiore: piastra di carico, collegata al supporto del tubo
▶ Piastra indicatrice di spostamento: contrassegnata con le posizioni dello stato freddo e caldo
▶ Bullone di bloccaggio: bloccato durante il trasporto e l'installazione
▶ Bullone di regolazione dell'altezza: regolazione fine del carico in loco
Pienamente conforme allo standard HG/T 20644, intercambiabile con prodotti di altri produttori
Serie di carico e spostamento standardizzate, convenienti per la selezione dell'istituto di progettazione
Dimensioni di installazione unificate, convenienti per gli appalti tecnici
Molla precompressa in base al carico di progetto, bloccata in posizione a freddo
È necessario rimuovere i bulloni di bloccaggio solo dopo l'installazione in loco per metterli in uso
Non è necessario regolare la compressione della molla in loco
Design verticale, piccola superficie
Altezza complessiva 200-400 mm, adatta per occasioni con spazio limitato
Baricentro basso, buona stabilità
Il gruppo molla può essere estratto e sostituito separatamente
Chiara indicazione dello spostamento, durante l'ispezione
Nessuna parte soggetta ad usura, design esente da manutenzione
|
Serie di spostamenti |
Intervallo di carico |
Numero di primavera |
Intervallo di rigidità |
Altezza del corpo |
Dimensioni della piastra di base |
|
spostamento di 30 mm |
0,2 kN ~ 22 kN |
00~22 |
0,07 ~ 7,3 kN/mm |
215 mm |
170×120mm |
|
spostamento di 60 mm |
0,2 kN ~ 42 kN |
00-42 |
0,03 ~ 7,0 kN/mm |
265 mm |
170×120mm |
|
spostamento di 90 mm |
0,5 kN ~ 65 kN |
01~65 |
0,06 ~ 7,2 kN/mm |
315 millimetri |
215×160mm |
|
Dislocamento 120mm |
0,5 kN ~ 90 kN |
01-90 |
0,04 ~ 7,5 kN/mm |
365 millimetri |
215×160mm |
Standard di esecuzione: HG/T 20644-2024 Tasso di variazione del carico: ≤25% (requisito standard) Materiale molla: acciaio per molle 50CrVA Materiale guscio: Q235BA Trattamento anticorrosione: sabbiatura antiruggine + primer epossidico ricco di zinco + finitura

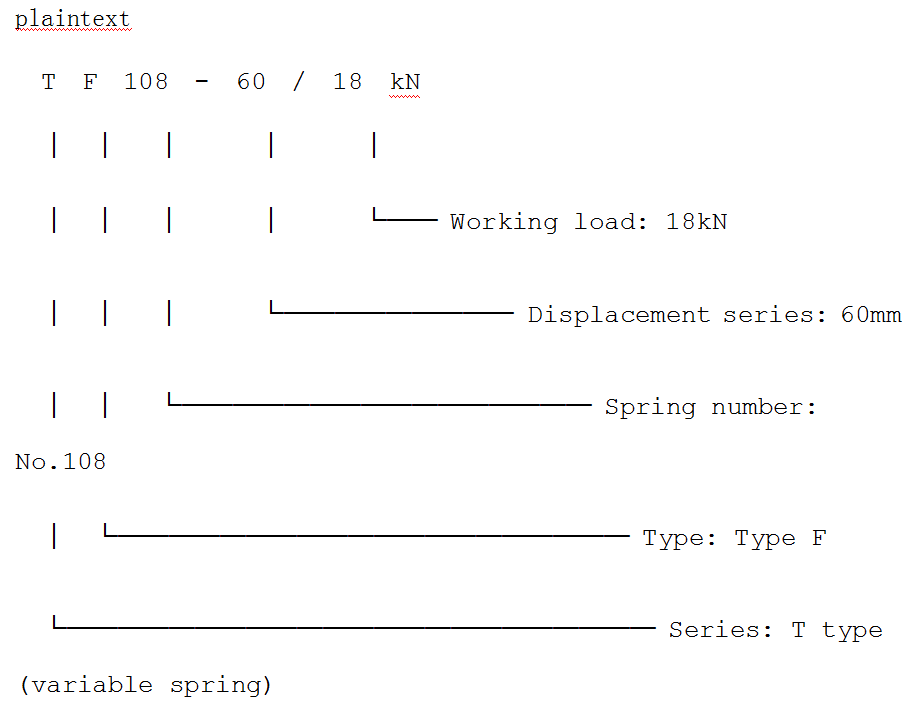

Esempio di codifica del modello standard del supporto molla variabile di tipo F:
▶ Carico di lavoro della conduttura (kN)
▶ Spostamento termico verticale della tubazione (mm)
▶ Direzione di spostamento (verso l'alto/verso il basso)
▶ Grado di corrosione ambientale
Il nostro team di professionisti può fornire direttamente modelli di prodotto di tipo F accurati in base ai parametri della pipeline forniti.
▶ Carico di lavoro della conduttura: 15 kN
▶ Spostamento termico verso l'alto della tubazione: 40 mm
1.Determinare la serie di spostamento: spostamento di 40 mm, selezionare la serie di 60 mm (margine di riserva)
2.Calcola il carico allo stato caldo: spostamento verso l'alto, rilasci della molla, diminuzione del carico
3.Controllare la tabella della rigidità della molla: selezionare la molla n. 106, rigidità 0,25 kN/mm
4.Calcola la variazione del carico: 40 mm × 0,25 kN/mm = variazione di 10 kN
5.Verificare il tasso di variazione: 10 kN / 15 kN = 6,7% ≤ 25%, soddisfacendo i requisiti
La scelta del supporto a molla variabile di tipo F sembra complicata, ma in realtà segue gli standard. Forniamo un servizio di selezione gratuito: devi solo fornire i parametri della pipeline e noi forniremo modelli accurati.
|
Scenario applicativo |
Caratteristiche delle condizioni di lavoro |
Perché scegliere il tipo F |
|
Condutture dello strato inferiore nelle gallerie di tubi |
Condutture dello strato più basso, nessun punto di sollevamento sopra |
Supporto verso l'alto dal pavimento della galleria dei tubi |
|
Condotte su piattaforme di attrezzature |
Disposti su piattaforme con struttura in acciaio |
Appoggiare direttamente sulle travi in acciaio della piattaforma |
|
Tubazioni di ingresso e uscita della pompa |
Spostamento ≤50mm, carico stabile |
Modello standard, basso costo |
|
Condotte di circolazione dell'acqua |
Temperatura normale, piccolo spostamento |
La molla variabile soddisfa pienamente i requisiti |
|
Condutture dell'aria compressa |
Pressione stabile, piccola variazione di temperatura |
Il tipo F ha le prestazioni in termini di costi più elevati |
|
Condotte di vapore ausiliarie |
Temperatura media, spostamento ≤50mm |
La molla variabile soddisfa i requisiti |
|
Condotte per solventi chimici |
Temperatura normale, nessuna grande fluttuazione di temperatura |
Il tipo standard F è universale |
Ispezione speciale della molla: test di carico al 100% per ogni molla, curva di rigidità record
Impostazione precompressione: compresso con precisione nella posizione a freddo in base ai requisiti dell'ordine, bloccato
Calibrazione dell'indicazione dello spostamento: posizione della piastra dell'indicatore precisa fino a ±1 mm
Trattamento anticorrosivo: sabbiatura di grado Sa2.5, spessore del rivestimento ≥80μm
Ispezione estetica: ispezione completa di saldature, dimensioni e marcature
Stock disponibile: modelli comuni (TF030-TF120, cilindrata 30/60/90) in stock
Consegna rapida: ordini in stock spediti entro 3 giorni, ordini personalizzati 7-10 giorni
Prezzo all'ingrosso: prezzo scaglionato per l'approvvigionamento all'ingrosso di ingegneria
Documentazione completa: ogni lotto di prodotti è corredato di certificato di qualifica, rapporto di prova di primavera, istruzioni di installazione
Selezione gratuita: gli ingegneri professionisti forniscono calcoli di selezione per garantire un modello accurato
Fornitura di disegni: fornire disegni dimensionali di installazione standard per collaborare con la progettazione
Supporto tecnico: rispondere a varie domande sull'installazione, sulla messa in servizio e sull'uso
Garanzia di qualità: garanzia del prodotto di 2 anni, sostituzione gratuita per danni non umani
Risposta alle emergenze: fornire soluzioni ai problemi in loco entro 24 ore
Pezzi di ricambio: gruppi molle di serie, bulloni e altre parti soggette ad usura
Il supporto a molla variabile di tipo F è un prodotto generale standard nell'industria chimica e anche il modello a molla variabile più utilizzato in ingegneria. Ci concentriamo sulla produzione in serie standard da 14 anni, con qualità del prodotto stabile e consegne puntuali, e abbiamo servito progetti di ingegneria in più di 40 paesi in tutto il mondo. Scegli il Tipo F standard, scegli l'affidabilità e la convenienza.
