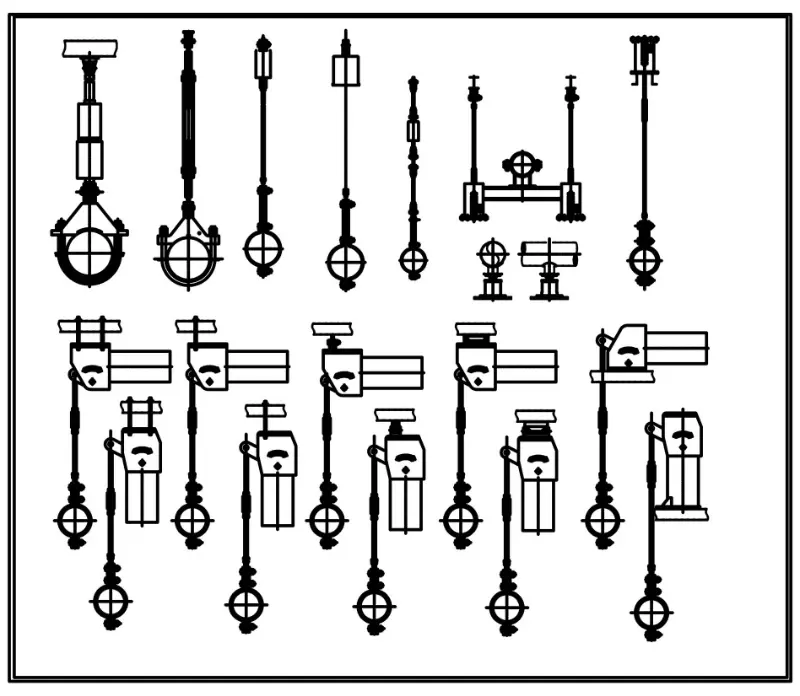

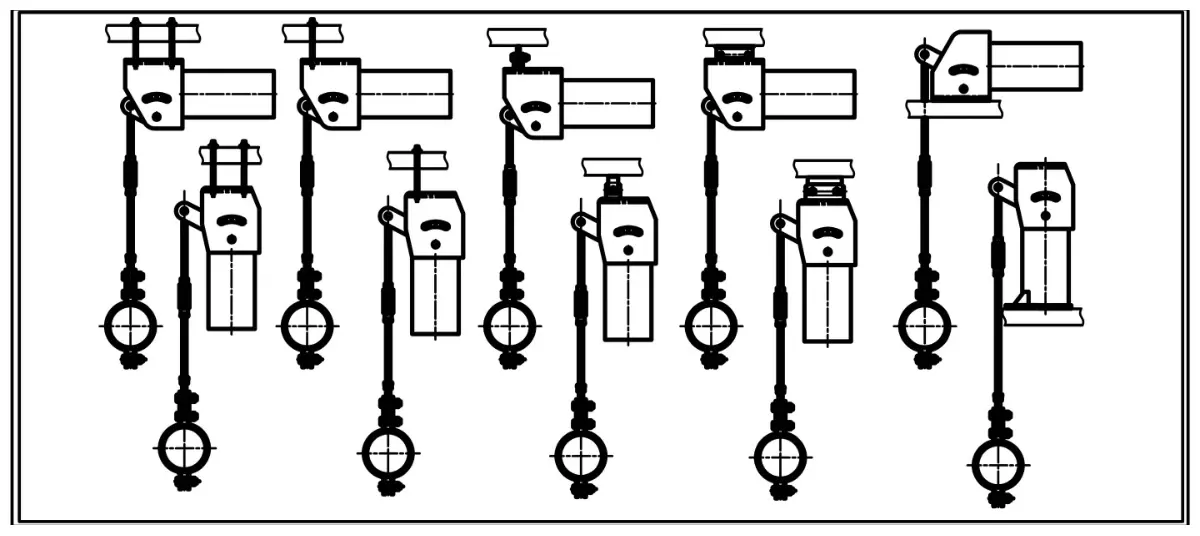

Gancio a molla costante ad alta capacità

Yangzhou Tianshun progetta e produce supporti a molla a carico costante dal 2012. Le nostre grucce per carichi elevati, che coprono carichi di progetto fino a 500 kN e personalizzabili oltre, sono costruite in una struttura di 35.000 m² con oltre 100 dipendenti qualificati. Ogni unità viene preimpostata, testata e spedita con la documentazione completa a progetti in più di 45 paesi.

Panoramica tecnica

Effettuiamo la conversione tra standard nazionali a condizione che i parametri siano tecnicamente compatibili. Nessun fattore correttivo viene applicato quando i carichi e le corse di progetto rientrano nei limiti della norma scelta.

Perché un carico costante è importante nel supporto di tubi ad alto carico

Quando un supporto a molla costante ad alto carico subisce un grande spostamento verticale a causa dell'espansione termica, un supporto a molla variabile cambia la sua forza di resistenza mentre la molla si comprime o si estende. Questa variazione di carico può trasferire sollecitazioni indesiderate alla parete del tubo, alle apparecchiature collegate e ai supporti adiacenti. Un supporto a molla costante elimina questo problema fornendo una forza di supporto praticamente invariata dalla posizione fredda alla posizione operativa calda e ovunque nel mezzo.

Il meccanismo utilizza una molla di compressione che agisce attraverso un gruppo manovella e biella. La geometria è organizzata in modo tale che la coppia della molla attorno al perno principale sia uguale alla coppia di carico in ogni punto della corsa. Il risultato è una forza di supporto che rimane all'interno di una stretta fascia di deviazione indipendentemente dalla distanza in cui si muove verticalmente il tubo.

Caratteristiche di progettazione che rendono possibile l'affidabilità a carico elevato

Robusta capacità di carico con deviazione stretta

I modelli standard coprono carichi operativi da 0,1 kN a 500 kN. Per carichi superiori a 500 kN progettiamo supporti personalizzati in base ai disegni e alle specifiche del cliente. La deviazione del carico è mantenuta entro il ±5% del valore nominale come standard, con un'opzione ad alta precisione che raggiunge il ±3%. Questa stretta tolleranza viene verificata sul nostro banco di calibrazione prima della spedizione.

Struttura stabile per viaggi verticali pesanti

L'alloggiamento funge da involucro protettivo, mantenendo i detriti di costruzione e la contaminazione del sito lontano dalla molla e dal collegamento. Sono disponibili corse standard di 50 mm, 100 mm, 200 mm e 400 mm ed è possibile fornire corse effettive fino a 600 mm quando la disposizione delle tubazioni lo richiede. I finecorsa di corsa superiore e inferiore sono integrati per impedire la corsa eccessiva in entrambe le direzioni e una scala di corsa visibile consente alle squadre di installazione di confermare la posizione in qualsiasi momento.

Materiali della molla selezionati per una lunga durata a fatica

Le bobine della molla sono avvolte in acciaio 60Si2Mn o 50CrVA, entrambi scelti per la loro elevata resistenza alla fatica e prestazioni costanti negli anni di cicli termici. La combinazione di materiali di buona qualità e processi di avvolgimento controllati supporta la produzione di carico stabile e i lunghi intervalli di manutenzione previsti negli impianti energetici e di processo.

Campo regolabile senza congetture

Una vite di regolazione del carico consente di regolare con precisione la forza di supporto in loco. Ruotando la vite nella direzione contrassegnata si aumenta o diminuisce il carico con incrementi del 2%, con un intervallo di regolazione totale compreso tra ±10% e ±20% a seconda del modello. Un quadrante adiacente alla vite legge direttamente la regolazione, in modo che l'installatore possa impostare l'impostazione richiesta senza rimuovere l'unità o utilizzare celle di carico esterne.

Perni preimpostati che semplificano l'installazione e il test idraulico

Ogni sospensione a molla costante esce dalla fabbrica con i perni rossi preimpostati impostati nella posizione di installazione a freddo specificata dal cliente. I perni bloccano il meccanismo in modo che il sistema di tubazioni possa essere testato idrostaticamente o pulito chimicamente senza ulteriore deflessione del gruppo molla. I nostri perni standard sono progettati per sostenere fino al doppio del carico operativo nominale durante i test. Se si prevedono carichi di prova più elevati, rinforziamo il gruppo perno una volta informati in fase di ordine. I perni devono essere rimossi prima della messa in servizio del sistema.

Controllo qualità e tracciabilità

Il nostro sistema di qualità è certificato ISO 9001:2015. Ogni gancio a molla costante è assemblato e preimpostato in base al carico specificato dal cliente e viaggia su un banco di prova calibrato. Registriamo il carico in più posizioni lungo la corsa per confermare che la deviazione rimane entro la tolleranza specificata. Tali registrazioni dei test vengono conservate e possono essere fornite con la spedizione.

Le certificazioni dei materiali per le molle, l'acciaio strutturale e gli elementi di fissaggio sono tracciabili fino allo stabilimento. Per i progetti che richiedono la conformità con ASME B31.1, B31.3, EN 13480 o altri codici internazionali, forniamo i pacchetti di documentazione necessari, comprese le qualifiche delle procedure di saldatura e i rapporti NDT, ove applicabile.

Dove vengono applicati ganci a molla costanti ad alta capacità

Questi supporti vengono installati ovunque un sistema di tubazioni subisca un grande spostamento verticale e non possa tollerare il cambiamento delle forze di supporto. Le installazioni tipiche includono le linee principali del vapore nelle centrali termiche e nucleari, le tubazioni di riscaldamento a caldo, le colonne montanti dell'acqua di alimentazione delle caldaie e le tubazioni di processo ad alta temperatura nelle raffinerie e negli impianti chimici. In ogni caso, il gancio mantiene un carico quasi costante dal freddo al caldo, prevenendo il trasferimento di sollecitazioni indesiderate alle connessioni della turbina, agli ugelli del serbatoio e ad altre apparecchiature sensibili.

Domande frequenti

In cosa differisce un supporto a molla costante da un supporto a molla variabile?

Un supporto a molla variabile cambia il suo carico quando la molla si flette, il che significa che il tubo percepisce una forza diversa negli stati freddo e caldo. Un supporto a molla costante è progettato in modo che la forza di supporto rimanga quasi la stessa durante l'intera corsa. Ciò impedisce che la variazione del carico trasferisca lo stress al sistema di tubazioni, il che è particolarmente importante su linee critiche con ampio movimento verticale.

Tianshun può produrre grucce con una resistenza nominale superiore a 500 kN?

SÌ. Trattiamo i supporti ad alta capacità come ordini ingegnerizzati su misura. Puoi inviarci i disegni di progettazione o specificare il carico, la corsa, le connessioni finali e il codice applicabile. Il nostro team di ingegneri progetterà il gancio di conseguenza e fornirà i disegni di approvazione prima della produzione.

Qual è lo scopo dei pin rossi preimpostati e quando dovrebbero essere rimossi?

I perni preimpostati bloccano il gancio nella posizione di installazione a freddo. Mantengono rigido il meccanismo in modo che il sistema di tubazioni possa essere riempito, sottoposto a idrotest o pulito chimicamente senza che la molla si muova. I perni devono essere rimossi solo dopo aver completato tutti i test e prima che il sistema venga messo in servizio per il normale funzionamento. Lasciarli in posizione durante il funzionamento impedirebbe il funzionamento del gancio.

A quali standard internazionali puoi lavorare?

Forniamo abitualmente ganci a molla costanti conformi a GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L e JIS B 8501. Se il tuo progetto richiede uno standard diverso, inviaci le specifiche e noi confermeremo la conformità.

La finitura dell'alloggiamento può essere adattata ad ambienti corrosivi o offshore?

Le nostre finiture standard sono zincate a caldo e verniciate a resina epossidica. Per atmosfere altamente corrosive possiamo applicare sistemi di rivestimento specializzati o fabbricare l'alloggiamento in acciaio inossidabile. Si prega di specificare le condizioni ambientali nella richiesta in modo da poter proporre un sistema di protezione adeguato.

Quali sono i termini di pagamento e i tempi di consegna tipici?

Accettiamo pagamenti tramite bonifico bancario. I tempi di consegna dipendono dalla quantità dell'ordine e dalla complessità delle impostazioni personalizzate, ma i ganci standard a molla costante possono generalmente essere prodotti e preimpostati entro quattro-sei settimane dalla conferma dell'ordine. La consegna accelerata può essere discussa e concordata durante la negoziazione del contratto.

Lavorare con Tianshun

Quando richiedi informazioni su un supporto a molla costante per carico elevato, ti viene assegnato un account manager dedicato che comprende la progettazione del supporto per tubi, non solo i termini commerciali. Il nostro team di ingegneri esamina i requisiti standard di carico, corsa e tubazioni e risponde con una proposta tecnica entro 24 ore. Le configurazioni personalizzate (corse non standard, intervalli di temperatura estesi, materiali speciali o documentazione specifica del progetto) vengono gestite come parte del nostro normale ambito di fornitura.

Dopo la consegna forniamo una guida all'installazione, istruzioni preimpostate per la rimozione dei pin e consigli sulla manutenzione. Oltre il 70% della nostra attività deriva da ordini ripetuti di clienti che dipendono dai nostri supporti per ottenere prestazioni prevedibili ciclo dopo ciclo.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Stabilimento di 35.000 m², Jiangsu, Cina: esporta in oltre 45 paesi.

Ganci a molla costanti che mantengono il carico stabile in modo che il tubo non abbia sorprese.
