Supporti per tubi preisolati ad alta efficienza termica per la conservazione del calore e una rapida installazione sul campo

Se sei mai passato davanti a una linea di acqua refrigerata in una giornata umida e hai notato una zona bagnata attorno al supporto del tubo, hai visto esattamente cosa è progettato per prevenire un supporto per tubi preisolato. ATianshun, realizziamo questi supporti per linee fredde, tubazioni criogeniche e linee di processo a caldo dove l'isolamento deve rimanere continuo attraverso il punto di supporto. In oltre 14 anni li abbiamo spediti in terminali GNL, impianti di teleraffreddamento, impianti di lavorazione alimentare e ovunque si incontrino tubi freddi e aria ambiente.

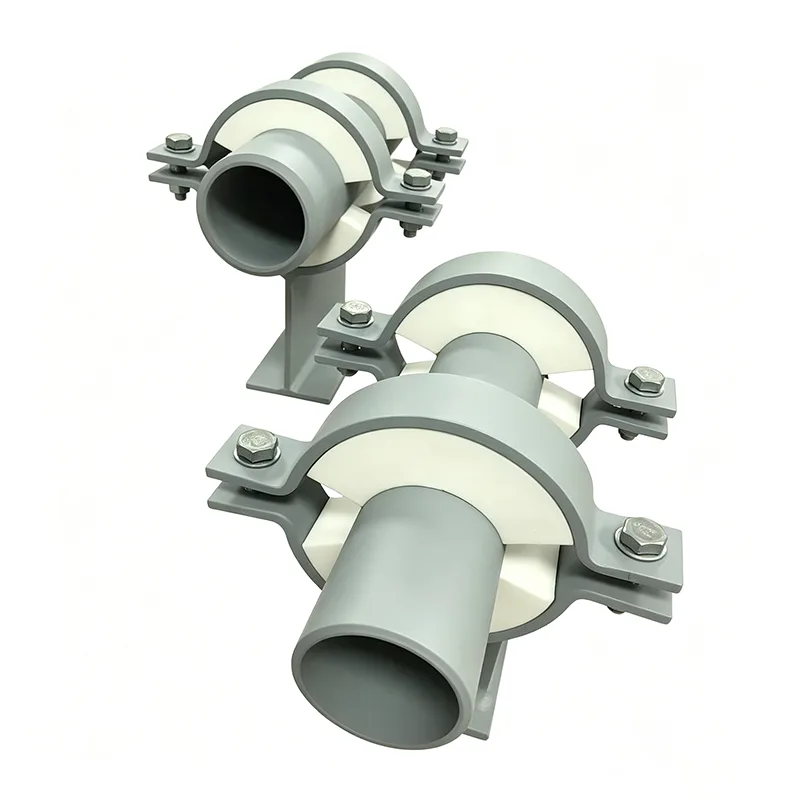

Una scarpa per tubi standard o un supporto per tubi funziona bene per linee non isolate, ma nel momento in cui si aggiunge l'isolamento si crea un problema: il punto di supporto diventa un ponte termico. Su una linea fredda, ciò significa condensa, accumulo di ghiaccio e infine corrosione. Su una linea calda, c’è un percorso attraverso il quale il calore penetra direttamente nell’acciaio strutturale. Un supporto per tubi preisolato risolve questo problema incorporando un blocco isolante rigido all'interno della scarpa di supporto stessa: il tubo rimane isolato, il carico viene trasportato e il punto di rugiada rimane al suo posto.

I supporti per tubi preisolati non sono solo isolanti con una staffa metallica attorno. Sono elementi strutturali portanti e devono sopportare lo stesso peso, movimento e carichi d'urto occasionali di qualsiasi scarpa per tubi. Nei percorsi verticali dove la linea deve assorbire anche il movimento termico, spesso li forniamo a fiancogrucce a mollaOsupporti a molla variabili. Sui rack orizzontali lunghi, lavorano insieme con supporti a molla costanti nei punti critici di collegamento, assicurando che il tubo freddo sia completamente supportato e completamente isolato ovunque.

Standard secondo cui produciamo

ANSI/MSS SP‑58 – Supporti e ganci per tubi

ASME B31.3 e B31.1 – Tubazioni di processo e di alimentazione

EN 13480 – Tubazioni Metalliche Industriali (dove applicabile)

GB/T 17116 – Standard cinese per supporti per tubi

Il nostro sistema di qualità di fabbrica è certificato ISO 9001:2015 e forniamo la completa tracciabilità dei materiali per ogni ordine. Per i progetti GNL e criogenici, possiamo anche includere certificati di test di impatto a bassa temperatura per i componenti in acciaio.

Domande comuni

Q1: Come faccio a sapere di quale spessore di isolamento ho bisogno?

Lo spessore dell'isolamento del supporto deve corrispondere allo spessore dell'isolamento del tubo o essere leggermente inferiore (ma non di molto) per evitare la creazione di uno spazio vuoto. Se il tuo tubo ha 80 mm di schiuma di vetro, inseriremo almeno 70‑80 mm di isolamento all'interno della scarpa. Il numero esatto dipende dai requisiti di conduttività termica e dal rischio di condensa superficiale. Inviaci le tue specifiche di isolamento e noi le abbineremo.

Q2: I supporti per tubi preisolati possono gestire linee calde o sono solo per linee fredde?

Entrambi. Prevengono la perdita di calore sulle linee del vapore e dell'olio caldo così come prevengono la formazione di condensa sulle linee fredde. Per applicazioni ad alta temperatura superiori a 200°C, selezioniamo materiali isolanti come lana minerale o silicato di calcio che non si degradano a temperature elevate.

D3: Questi supporti sono saldabili sul campo o vengono forniti come gruppo completo?

I nostri supporti preisolati vengono generalmente forniti come gruppo completo pronto per essere saldato o fissato al tubo. Il blocco isolante è preincollato alla sella in acciaio e la barriera al vapore è sigillata in fabbrica. Ciò consente di risparmiare un'enorme quantità di lavoro sul campo rispetto alla costruzione di una scatola isolante attorno a una scarpa standard in loco.

Q4: Potete progettare un supporto scorrevole per tubi preisolati?

SÌ. Incolliamo una piastra scorrevole in PTFE alla parte inferiore della piastra di base o forniamo una superficie in acciaio inossidabile lucidato. Ciò consente al tubo di muoversi assialmente rimanendo completamente isolato. Offriamo anche versioni guidate con arresti laterali, progettate in base alle vostre esigenze di movimento delle sollecitazioni dei tubi.

Q5: Come spedirli senza danneggiare l'isolamento?

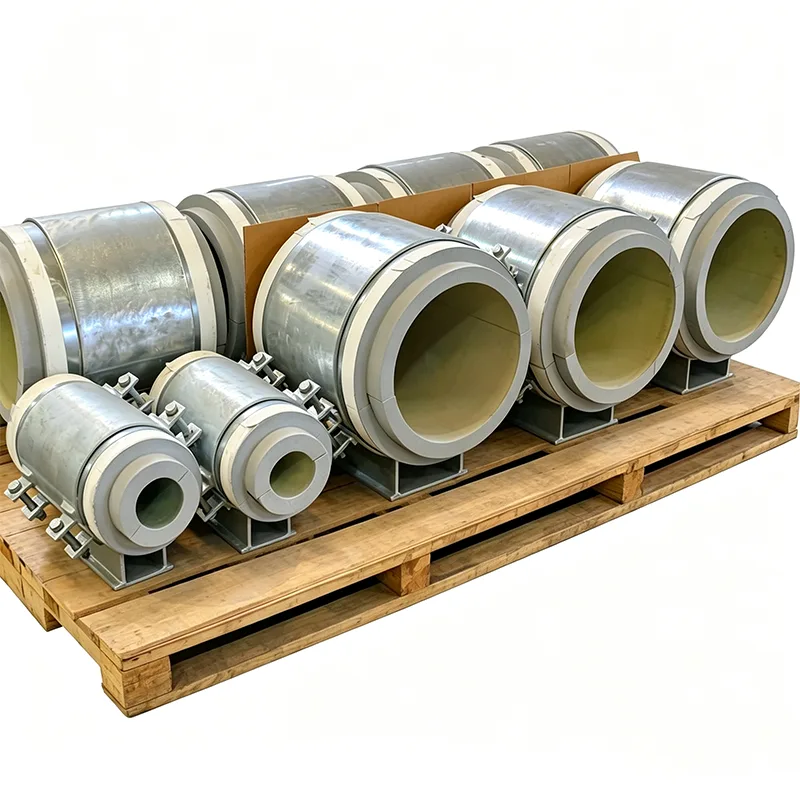

Il blocco isolante è incassato all'interno della sella in acciaio e protetto dalla piastra di base. Aggiungiamo anche una protezione temporanea dei bordi e imballiamo ciascun supporto in una cassa di legno o su un pallet con imbottitura in schiuma attorno all'isolamento. Ne abbiamo spediti migliaia in Medio Oriente e nel Sud-Est asiatico e, a nostro avviso, l’isolamento danneggiato dalla condensa non è un problema.

Test e garanzia di qualità

Ogni supporto per tubo preisolato viene sottoposto a controlli che vanno oltre il controllo dimensionale:

Verifica della resistenza a compressione del lotto di isolante

Test di assorbimento d'acqua per schiume a cellule chiuse (secondo ASTM C272 o simile)

Integrità del legame tra isolante e sella in acciaio (test di presa visivo e meccanico)

Controllo dimensionale del raggio della sella, della planarità della base e dell'allineamento dei fori dei bulloni

Controllo continuità barriera vapore

Test di carico sull'intero assemblaggio per ordini critici o prototipi

La documentazione include certificati dei materiali per acciaio e isolamento, un riepilogo dei test e una documentazione fotografica di ciascun supporto etichettato prima dell'imballaggio.

Personalizzazione che forniamo

I supporti per tubi preisolati sono quasi sempre personalizzati. Alcune delle varianti che abbiamo prodotto:

Selle maggiorate per tubi GNL di grande diametro (fino a 60")

Supporti montanti verticali con blocco isolante integrato

Supporti preisolati tipo ancoraggio per punti fissi

Isolamento resistente al fuoco (lana minerale o schiuma con rivestimento intumescente) per zone antincendio

Sella e hardware in acciaio inossidabile per installazioni costiere o offshore

Design a guscio diviso per l'aggiornamento su linee attive esistenti senza tagliare

Non è necessario adattare l'isolamento attorno al nostro supporto. Costruiremo il supporto attorno al tuo isolamento.

Cose che abbiamo imparato dalle installazioni reali

Considerare sempre la barriera al vapore. Sulle linee fredde, l'umidità si insinuerà nel blocco isolante se la tenuta non è perfetta e, una volta che l'isolamento è bagnato, le sue prestazioni termiche crollano. Prestiamo particolare attenzione alla sigillatura dei bordi e consigliamo al team del sito di ispezionare la barriera prima e dopo la saldatura.

Nelle tubazioni verticali, un supporto del tubo preisolato può richiedere una disposizione di trasferimento del carico diversa rispetto a uno orizzontale. Il blocco isolante sostiene l'intero peso in compressione per le linee orizzontali, ma per le linee verticali il supporto spesso necessita di un collare di taglio in acciaio che si innesta attraverso l'isolamento. Possiamo includerlo nel design.

Se il tubo verrà sottoposto a idrotest, considerare che durante il test il tubo sarà a temperatura ambiente e potrebbe sudare. È normale, ma è anche la prima volta che molti team del sito vedono della condensa sul supporto. Una nota nel manuale di installazione che spiega ciò può evitare molte domande inutili.

Al momento dell'ordine comunicarci la scheda del tubo, il tipo e lo spessore dell'isolamento e il movimento di progetto (se scorrevole). Questi tre dati ci permettono di proporre un progetto tecnicamente valido nella prima citazione, senza avanti e indietro.

Perché Tianshun per supporti per tubi preisolati?

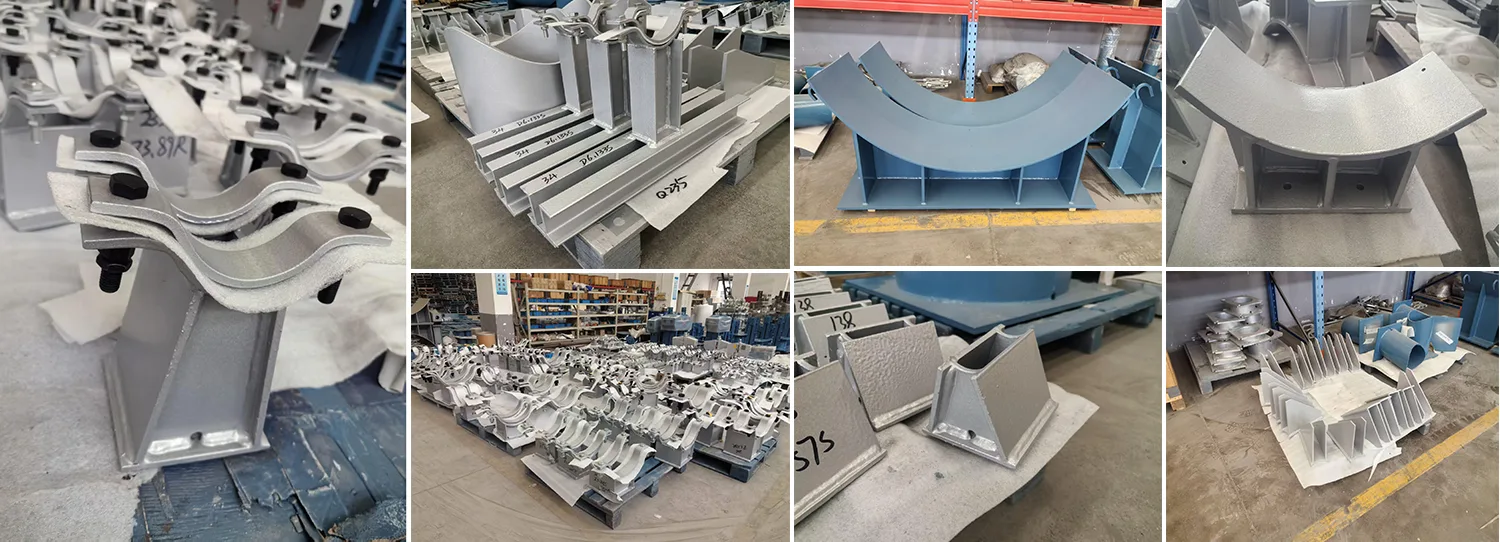

Un supporto per tubi preisolato si trova all'intersezione tra ingegneria strutturale e progettazione termica. Se sbagli una delle parti, il supporto cede meccanicamente o assorbe umidità e smette di isolare. Da 14 anni realizziamo entrambe le parti nel modo giusto e il nostro stabilimento di Yangzhou ha la linea di produzione predisposta per costruirle in modo efficiente, dal taglio della sella in acciaio all'incollaggio dell'isolamento e alla sigillatura della barriera al vapore.

Oltre il 70% dei nostri ordini proviene da clienti che ci hanno testato una volta e continuano a tornare. Spediamo supporti preisolati in tutto il mondo, spesso in bundle con i nostri supporti per tubi, supporti a molla e supporti a molla costante in modo che l'intero pacchetto di supporto per tubi arrivi insieme, etichettato e pronto per l'installazione.

Se il tuo prossimo progetto prevede linee fredde, linee criogeniche o linee calde isolate che necessitano di un adeguato isolamento termico nei punti di supporto, inviaci le specifiche di isolamento e l'elenco di supporto dei tubi. Elaboreremo un preventivo diretto in fabbrica con un programma di consegna chiaro. Come sempre, sei il benvenuto a visitare la nostra fabbrica e osservare come costruiamo e testiamo questi supporti prima della spedizione.
