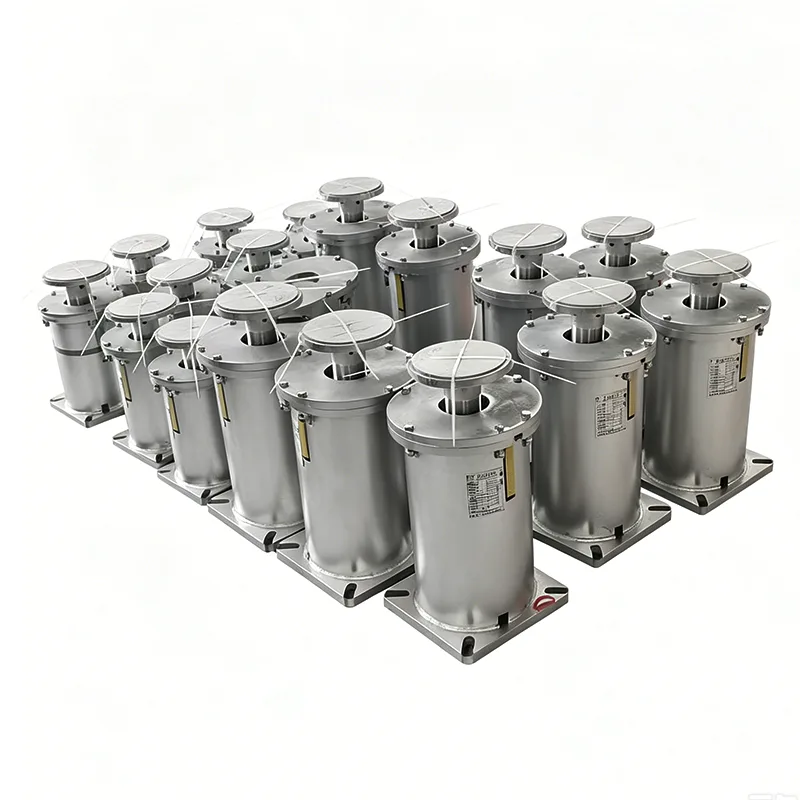

Supporti a molla variabili regolabili per movimento termico di tubazioni con carichi variabili

Non tutti i tubi necessitano di una forza di supporto costante. In effetti, la maggior parte delle linee di cui ci occupiamo (tubazioni di processo, collettori di servizi, linee dell'acqua di raffreddamento) funzionano perfettamente con un supporto a molla variabile. ATianshun, forniamo unità a molla variabili dalla nostra fabbrica di Yangzhou da 14 anni e sono probabilmente il tipo più comune di supporto a molla che spediamo. Se hai camminato attraverso lo scaffale per tubi di una centrale elettrica o di una raffineria, è probabile che le lattine a molla che hai visto appese all'acciaio o sedute sui montanti a T fossero supporti a molla variabili.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Specifiche Tecniche del Prodotto

Tabella delle specifiche del gancio a molla variabile	Esempio
Tipo/configurazione del gancio	Digitare A, B, C, D, E, F, G
Misura molla/n.	N. 0 - N. 22
Gamma di viaggio	30mm, 60mm, 90mm, 120mm 180mm
Carico operativo	0,2 kN - 400 kN
Carico installato (carico freddo)	kN/kgf
Carico operativo (carico caldo)	kN/kgf
Direzione del movimento	Verso l'alto/verso il basso
Variabilità (%)	≤ 25% (standard)
Trattamento superficiale	Galv./verniciato a caldo
Materiale dell'alloggiamento	Acciaio al carbonio (Q235/Q355)

L'idea è semplice: quando il tubo si muove verso l'alto o verso il basso a causa dell'espansione termica, la molla all'interno si comprime o si rilassa e la forza di supporto cambia leggermente. Questa è la parte "variabile". La variazione di forza è prevedibile e rimane entro un intervallo già consentito dal tecnico specializzato in sollecitazioni delle tubazioni. Quando la variazione del carico ammissibile è, ad esempio, del 15% o del 20%, non è necessario spendere extra per unsupporto elastico costante. Ottieni la stessa funzione (assorbimento dello spostamento verticale e trasporto del peso) a un costo inferiore e con un design più semplice e compatto. Ecco perché le specifiche del progetto spesso elencano i supporti a molla variabili come predefiniti, richiamando solo il tipo costante per i punti di collegamento critici.

Supporti a molla variabili nel quadro più ampio

Sul portapipe un supporto a molla variabile raramente si trova da solo. Di solito funziona in sinergia con supporti rigidi per tubi e scarpette per tubi che sostengono il peso proprio e guidano il tubo. La molla variabile gestisce il movimento verticale. Quando lo stesso elemento a molla è inserito in un gruppo collegato in alto appeso all'acciaio sopraelevato, l'intera configurazione è spesso chiamata gancio a molla: è pur sempre un meccanismo a molla variabile, appena installato sottosopra. E sulle linee fredde isolate, vedrai spesso il supporto a molla abbinato a un supporto per tubo preisolato nel punto di contatto del tubo, in modo che l'isolamento non venga schiacciato e il tubo freddo non trasuda.

Cosa c'è dentro un supporto a molla variabile

Manteniamo il nostro design semplice e robusto. Ecco uno sguardo ai materiali da costruzione tipici che utilizziamo:

Componente	Materiale	Perché lo usiamo
Molla elicoidale	Acciaio per molle 60Si2MnA o 50CrVA	Lunga durata a fatica, preimpostata e testata di carico
Alloggiamento (lattina)	Acciaio al carbonio Q235B, verniciato blu RAL 5015	Robusto, saldabile, resistente agli agenti atmosferici
Tappo molla/flangia di carico	Acciaio forgiato Q235B o 20#	Trasferisce il carico del tubo alla molla in modo uniforme
Indicatore e scala di viaggio	Acciaio inossidabile o alluminio anodizzato	Lettura chiara, non arrugginisce
Collegamento inferiore (boccola filettata o flangia)	Acciaio al carbonio A105	NPT standard o flangiato su richiesta

Tutto il filo per molle viene fornito con certificati di prova del mulino. Effettuiamo la pallinatura delle molle e le predisponiamo prima del montaggio: questo elimina qualsiasi set iniziale e garantisce che la curva di carico-deflessione corrisponda ai dati di progettazione.

Standard con cui lavoriamo

ANSI/MSS SP-58: disciplina la progettazione e la produzione dei supporti per tubi

ASME B31.3 – tubazioni di processo, ampiamente citate dagli EPC

GB/T 17116 – Standard cinese per supporti e supporti per tubi

Certificazione dei materiali EN 10204 3.1 come standard per gli ordini di esportazione

La nostra fabbrica utilizza un sistema di gestione della qualità ISO 9001:2015. Ogni fase, dall'ingresso dell'acciaio alla prova di carico finale, è documentata.

Domande frequenti

Q1: Quanta variazione di carico devo aspettarmi?

Tipicamente tra il 10% e il 25% del carico a caldo, a seconda della rigidità della molla e della corsa del tubo. Il rapporto sullo stress della tubazione ti dirà qual è la variazione consentita. Se il rapporto mostra un limite stretto, diciamo inferiore al 5%, è allora che passerai a un supporto a molla costante. Per tutto il resto va bene la variabile.

Q2: Di quali informazioni hai bisogno per selezionare o quotare un supporto a molla variabile?

Inviaci il carico caldo, il carico freddo e la quantità e la direzione del movimento verticale (su o giù). Un disegno del supporto del tubo con annotazioni o un'isometrica delle sollecitazioni aiuta. Selezioneremo la dimensione e la serie di molle corrette e ti invieremo una scheda tecnica con tutti i valori calcolati prima di iniziare la produzione.

Q3: I vostri supporti a molla variabili sono intercambiabili con altri marchi?

In termini di funzionalità, sì. Possiamo abbinare gli intervalli di carico e le dimensioni dell'involucro alle serie di settore più comuni (Tipo A, B, C, D, E, F, G secondo MSS SP-58). Se il tuo progetto ha già i codici di un fornitore specifico, fornisciceli e faremo un riferimento incrociato. Tieni presente che potrebbero esistere piccole differenze dimensionali: le contrassegneremo prima dell'ordine.

Q4: qual è il tempo di consegna tipico?

Unità di intervallo di carico standard: 20–25 giorni. Se hai bisogno di un alloggiamento non standard, di una vernice speciale o di finiture in acciaio inossidabile, attendi 30-40 giorni. Manteniamo una discreta scorta di comuni bobine di molle e componenti di lattine, il che accelera le cose.

Q5: posso ottenere un prototipo o un campione di pre-produzione?

SÌ. Per progetti di grandi dimensioni, possiamo costruire una o due unità campione per l'approvazione prima di passare alla produzione completa. Spesso il costo del campione può essere accreditato sull'ordine principale.

Il test di carico non è facoltativo

Ogni supporto a molla variabile che esce dalla porta viene testato in termini di carico. Impostiamo la molla sul carico a freddo specificato, quindi la facciamo percorrere più volte l'intera corsa, controllando il carico sia nella posizione fredda che in quella calda. La bilancia da viaggio è calibrata e bloccata. Un certificato di prova che riassume i valori di carico effettivi è incluso nella documentazione di spedizione. Su richiesta è disponibile l'ispezione di terze parti da parte di SGS, Bureau Veritas o TÜV.

Personalizzazione che facciamo quotidianamente

Alcuni clienti pensano che un supporto a molla variabile sia un puro articolo di catalogo. Nella nostra esperienza, forse la metà di ciò che forniamo ha qualche tocco personalizzato:

Lunghezze di corsa non standard (abbiamo fatto 200 mm+ su unità variabili)

Altezze dell'alloggiamento estese o ridotte per adattarsi a spazi limitati

Alloggiamenti e hardware in acciaio inossidabile per ambienti offshore o chimici

Rivestimenti speciali: sistemi di verniciatura marittima offshore, vernice per alluminio ad alta temperatura

Design a doppia molla per carichi pesanti in un contenitore compatto

Ganci di sollevamento, celle di carico o trasduttori di posizione integrati

Dicci semplicemente come si presenta l'installazione e elaboreremo un progetto pratico.

Appunti dal mondo reale dalla fabbrica

Ecco alcune cose che abbiamo imparato spedendo supporti a molla variabili a progetti in tutto il mondo:

Se lo spostamento del tubo è verso l'alto, assicurarsi che il supporto possa sopportare il carico freddo verso l'alto senza che la molla si allenti. Lo controlleremo come parte della nostra selezione.

Sui portatubi da esterno, specificare la zincatura a caldo o un buon sistema di verniciatura. La vernice blu standard di fabbrica va bene per interni, ma dopo un paio di monsoni, l'acciaio al carbonio mostrerà ruggine. Un piccolo extra sul rivestimento evita molti reclami in cantiere.

Controllare sempre il gioco attorno all'alloggiamento della molla. A volte la posizione del supporto è stretta tra due elementi strutturali e il diametro di una lattina standard non è adatto. Fatecelo sapere in anticipo e adatteremo il design.

Perché procurarsi i supporti a molla variabili da Tianshun?

Non siamo un intermediario. Progettiamo, produciamo, testiamo e spediamo dalla nostra fabbrica a Yangzhou, Jiangsu. Ciò significa che quando parli con i nostri ingegneri, stai parlando con le persone che realizzano effettivamente il prodotto. I nostri supporti a molla variabili sono stati installati in centrali elettriche a ciclo combinato, pipe rack di raffinerie, terminali di rigassificazione di GNL, unità di processo chimico e acciaierie. Oltre il 70% della nostra attività viene ripetuta, non perché siamo i più economici, ma perché i nostri supporti arrivano in tempo, corrispondono alle schede tecniche e non causano grattacapi durante la messa in servizio.

Se il programma del tuo progetto è serrato, possiamo tenere uno stock di molle finite e assemblarle rapidamente in base alle tue impostazioni di carico. Per ordini all'ingrosso di grandi dimensioni, offriamo prezzi competitivi diretti in fabbrica e collaboreremo con te su un programma di consegna in linea con la sequenza di costruzione.

Inviaci i disegni dei supporti delle tubazioni, i dati di carico o semplicemente una breve descrizione di ciò di cui hai bisogno. Ti risponderemo con un preventivo adeguato, comprensivo del prezzo di fabbrica e dei tempi di consegna, solitamente entro 24 ore. E se desideri visitare la fabbrica e vedere come li produciamo, sei più che benvenuto.
