In che modo gli ammortizzatori idraulici proteggono le tubazioni dai carichi sismici e dinamici?

Le condutture sono l’ancora di salvezza dell’industria moderna, poiché trasportano petrolio, gas, prodotti chimici e acqua su grandi distanze. Tuttavia, sono vulnerabili a una serie di forze esterne, tra cui eventi sismici, carichi di vento, colpi d’ariete e picchi di pressione. Questi carichi dinamici e sismici possono causare guasti catastrofici alle tubazioni se non gestiti correttamente.Ammortizzatori idraulicisono i dispositivi di sicurezza critici che proteggono le condutture da queste forze. Uno smorzatore idraulico, noto anche come soppressore d'urti o smorzatore sismico, è un dispositivo meccanico che consente un movimento termico lento e controllato della tubazione mentre si blocca rigidamente sotto carichi dinamici rapidi, prevenendo così spostamenti e sollecitazioni eccessivi. Presso Yangzhou Tianshun Pipeline Technology Co., Ltd., la nostra fabbrica progetta smorzatori idraulici ad alte prestazioni da oltre 25 anni e abbiamo visto il loro ruolo essenziale nella salvaguardia delle infrastrutture critiche in tutto il mondo.

Il meccanismo di protezione di un ammortizzatore idraulico si basa su un principio semplice ma altamente efficace: il bloccaggio sensibile alla velocità. In condizioni operative normali, lo smorzatore consente alla tubazione di espandersi e contrarsi termicamente a un ritmo lento, consentendo la crescita termica senza vincoli. Tuttavia, quando si verifica un evento sismico o un carico dinamico improvviso, l'ammortizzatore rileva il rapido aumento di velocità e si blocca istantaneamente, agendo come un puntone rigido che trattiene il tubo e impedisce movimenti eccessivi. Questa risposta rapida è ottenuta attraverso un sistema idraulico progettato con precisione che include un pistone, un cilindro riempito con un fluido siliconico specializzato e un sofisticato meccanismo di valvole. I nostri ammortizzatori idraulici sono progettati per rispondere in millisecondi, garantendo la protezione delle tubazioni dagli eventi sismici e dinamici più gravi. In questa guida completa, approfondiremo l'ingegneria, l'idraulica e i materiali che rendono gli smorzatori idraulici indispensabili per la sicurezza delle tubazioni e forniremo specifiche tecniche dettagliate e indicazioni applicative basate sulla vasta esperienza della nostra fabbrica.

Sommario

• 1. Qual è il principio di funzionamento di uno smorzatore idraulico?
• 2. In che modo gli smorzatori idraulici mitigano i carichi sismici e dinamici?
• 3. Quali sono le specifiche tecniche principali dei nostri smorzatori idraulici?
• 4. In che modo un'installazione e una manutenzione corrette possono garantire le prestazioni dello smorzatore?
• Domande frequenti (FAQ)
• Conclusione e consultazione dello snubber personalizzato

Qual è il principio di funzionamento di uno smorzatore idraulico?

Fondamentalmente, uno smorzatore idraulico è un dispositivo di assorbimento dell'energia sensibile alla velocità che fornisce sia libertà di movimento per l'espansione termica che vincolo rigido sotto carichi dinamici. Il dispositivo è costituito da un cilindro riempito con un fluido siliconico ad alta viscosità, un pistone con passaggi dell'orifizio appositamente progettati e un gruppo valvola di ritegno caricato a molla. In normali movimenti termici lenti, il pistone si muove attraverso il fluido a bassa velocità, consentendo al fluido di fluire attraverso l'orifizio e la valvola di ritegno con una resistenza minima. Questo movimento libero, tipicamente inferiore a 100 mm/sec, consente l'espansione termica senza imporre carichi significativi sulla tubazione. Tuttavia, quando un evento dinamico come un terremoto o un colpo d'ariete genera un movimento ad alta velocità, il flusso del fluido attraverso l'orifizio diventa fortemente limitato a causa della caduta di pressione nel pistone. La valvola di ritegno si chiude, forzando il fluido attraverso un bypass controllato, creando un effetto di smorzamento che resiste al movimento rapido. L'azione di bloccaggio è progressiva, il che significa che lo smorzatore offre una resistenza crescente all'aumentare della velocità, diventando effettivamente un arresto rigido per eventi ad altissima velocità.

Principi operativi chiave del nostroAmmortizzatori idraulici:

• Bloccaggio sensibile alla velocità:Lo smorzatore è sintonizzato per bloccarsi a una soglia di velocità specifica, generalmente compresa tra 50 e 150 mm/sec, a seconda dell'applicazione. Ciò garantisce che rimanga sbloccato per la normale dilatazione termica ma si blocchi immediatamente in caso di eventi sismici.
• Resistenza progressiva:A differenza di un arresto meccanico, che fornisce un vincolo rigido e improvviso, l'ammortizzatore idraulico offre una resistenza progressiva che aumenta con la velocità. Ciò ammortizza il carico d'urto, riducendo la forza di picco trasmessa alla tubazione e ai suoi supporti.
• Compensazione termica:Lo smorzatore è progettato per accogliere sia i movimenti di estensione che di compressione, consentendo alla tubazione di espandersi e contrarsi liberamente entro il suo normale intervallo operativo.
• Design a prova di errore:In caso di perdita di fluido idraulico o di guasto della guarnizione, l'ammortizzatore è progettato per bloccarsi automaticamente, impedendo che la tubazione rimanga senza protezione.
• Sensibilità di bloccaggio regolabile:Molti dei nostri smorzatori idraulici consentono la regolazione sul campo della velocità di bloccaggio, consentendo la messa a punto per soddisfare i criteri di progettazione sismica specifici della tubazione.

Un esempio pratico tratto da un impianto petrolchimico nel Medio Oriente illustra il principio di funzionamento in azione. L'impianto disponeva di una condotta del vapore di grande diametro che subiva una significativa dilatazione termica durante il normale funzionamento, con movimenti fino a 150 mm. Tuttavia, la regione è anche soggetta ad attività sismica minore. I supporti standard per tubi consentivano il movimento termico ma non potevano trattenere il tubo durante un terremoto. Installando i nostri smorzatori idraulici in posizioni strategiche, l'impianto ha ottenuto un movimento termico libero in condizioni normali, mentre gli smorzatori si sono bloccati durante eventi sismici, limitando lo spostamento del tubo a livelli di sicurezza. Il direttore dell'impianto ha riferito che gli ammortizzatori hanno funzionato perfettamente durante un terremoto di magnitudo 5.2, prevenendo qualsiasi danno al sistema di tubazioni.

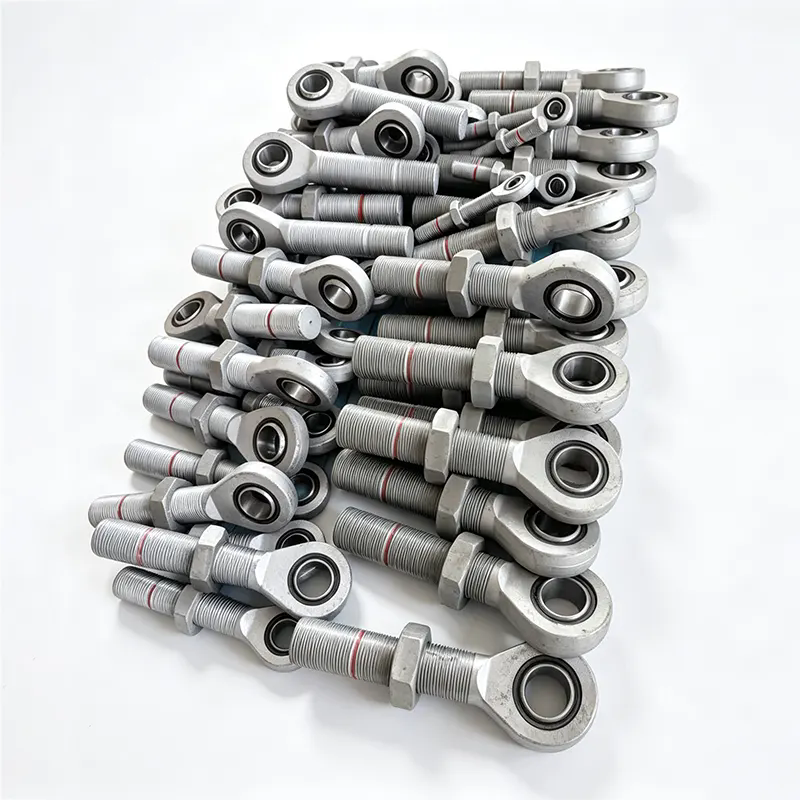

La nostra fabbrica aYangzhou Tianshun Pipeline Technology Co., Ltd.produce ammortizzatori idraulici con una gamma di sensibilità di bloccaggio e capacità di corsa per adattarsi a tubazioni di diverse dimensioni e condizioni operative. Utilizziamo acciaio inossidabile di alta qualità per le parti a contatto con il fluido e il nostro fluido siliconico è chimicamente inerte e stabile in un ampio intervallo di temperature. Ogni ammortizzatore viene testato su un banco di prova dinamico per verificarne le caratteristiche di bloccaggio e smorzamento. Questo impegno verso l'ingegneria di precisione garantisce che i nostri ammortizzatori idraulici forniscano una protezione affidabile per le tubazioni negli ambienti più difficili.

In che modo gli smorzatori idraulici mitigano i carichi sismici e dinamici?

Eventi sismici e carichi dinamici generano forze complesse che agiscono sulle condotte in più direzioni.Ammortizzatori idrauliciaffrontare queste forze fornendo una combinazione di contenimento rigido e dissipazione di energia. Quando un'onda sismica viaggia attraverso il terreno, fa sì che la conduttura si muova con il terreno, ma poiché la conduttura è una struttura lunga e continua, la sua inerzia la fa ritardare rispetto al movimento del terreno. Questo movimento differenziale può indurre sollecitazioni di flessione e carichi assiali che superano i limiti di progettazione del tubo. Un ammortizzatore idraulico si blocca durante l'evento sismico, accoppiando il tubo alla struttura di supporto e prevenendo un movimento relativo eccessivo. Inoltre, l'azione di smorzamento idraulico dello smorzatore dissipa una parte dell'energia sismica sotto forma di calore, riducendo il carico complessivo sulla tubazione e sui suoi supporti.

Principali meccanismi di mitigazione del carico degli ammortizzatori idraulici:

• Limitazione di spostamento:Bloccandosi ad alta velocità, l'ammortizzatore limita lo spostamento della tubazione durante un evento sismico, mantenendola all'interno dell'involucro di progetto della tubazione e dei suoi supporti.
• Dissipazione energetica:L'effetto di smorzamento idraulico converte una parte dell'energia cinetica derivante dal carico dinamico in calore, riducendo la forza trasmessa alla tubazione e ai suoi supporti strutturali.
• Ridistribuzione del carico:Gli smorzatori idraulici sono posizionati strategicamente lungo la tubazione per distribuire uniformemente il carico sismico, prevenendo la concentrazione dello stress in punti specifici.
• Prevenzione della risonanza:Fornendo un effetto smorzante, lo smorzatore aiuta a prevenire la risonanza della tubazione alla sua frequenza naturale, che potrebbe amplificare i carichi dinamici.
• Protezione contro il colpo d'ariete:Il bloccaggio rapido dell'ammortizzatore in caso di improvvisi colpi d'ariete (colpo d'ariete) impedisce movimenti eccessivi della tubazione, riducendo il rischio di separazione dei giunti o cedimento del supporto.

Un caso di studio relativo a un impianto di gas naturale liquefatto (GNL) nel sud-est asiatico dimostra l'efficacia degli smorzatori idraulici nella mitigazione dei carichi sismici. L'impianto era situato in una zona sismicamente attiva e disponeva di un sistema di tubazioni fuori terra lungo 2 km. Dopo una valutazione del rischio sismico, gli ingegneri hanno installato oltre 100 smorzatori idraulici in punti critici di supporto. Durante un terremoto di magnitudo 6.2, gli ammortizzatori si sono bloccati come previsto, limitando lo spostamento del tubo all'intervallo di sicurezza calcolato. Le ispezioni post-evento non hanno rivelato danni al sistema di tubazioni e la struttura è stata in grado di riprendere le operazioni entro 48 ore. Il direttore della struttura ha attribuito agli ammortizzatori idraulici il merito di aver impedito quello che avrebbe potuto essere un guasto catastrofico.

La nostra fabbrica produce ammortizzatori idraulici in una varietà di configurazioni, compresi i tipi a semplice e doppio effetto, per adattarsi a diverse direzioni e entità del carico. Offriamo anche ammortizzatori con indicatore visivo di posizione integrato che consente al personale di manutenzione di controllare a colpo d'occhio lo stato dell'ammortizzatore. Il nostro team di ingegneri può eseguire uno studio sul dimensionamento e sul posizionamento dello smorzatore, utilizzando l'analisi degli elementi finiti (FEA) per modellare la risposta della tubazione ai carichi sismici e dinamici. Ciò garantisce che gli ammortizzatori siano posizionati e dimensionati in modo ottimale per fornire la protezione più efficace. Con i nostri ammortizzatori idraulici, gli operatori delle condutture possono avere la certezza che la loro infrastruttura è preparata anche per gli eventi sismici e dinamici più gravi.

Quali sono le specifiche tecniche chiave dei nostri ammortizzatori idraulici?

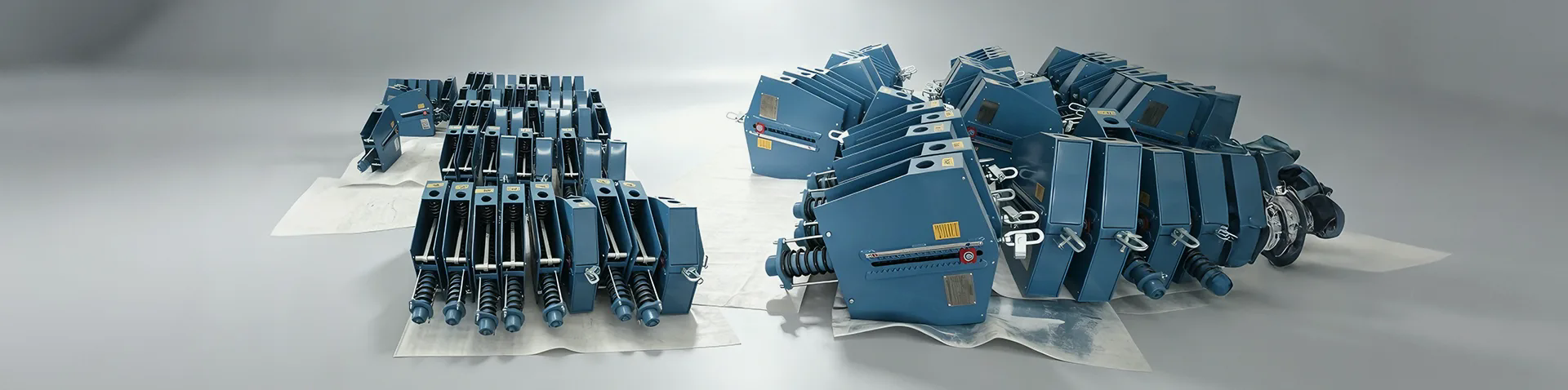

T.S. MACHINARY produce una gamma completa di ammortizzatori idraulici per varie applicazioni di tubazioni. La nostra linea di prodotti comprende ammortizzatori con diverse capacità di carico, lunghezze di corsa e velocità di bloccaggio per soddisfare i requisiti specifici di centrali elettriche, raffinerie e impianti industriali. Tutti i nostri prodotti Smorzatori idraulici sono realizzati in conformità alla norma ISO 9001 e soddisfano i requisiti ASME B31.1, DIN EN 13480 e altri standard internazionali. La tabella seguente riassume le specifiche tecniche principali dei nostri modelli di ammortizzatori idraulici più popolari, utilizzati in applicazioni critiche di protezione delle tubazioni in tutto il mondo. La nostra fabbrica può anche produrre ammortizzatori personalizzati per soddisfare requisiti di progetto specifici, tra cui lunghezze di corsa speciali, capacità di carico e rivestimenti di protezione ambientale.

Oltre ai modelli standard, la nostra fabbrica offre diverse funzionalità opzionali per migliorare le prestazioni e l'idoneità degli ammortizzatori idraulici per ambienti specifici. Questi includono: una versione a bassa temperatura con un fluido siliconico specializzato che rimane fluido fino a -40°C; una versione per alte temperature prevista per il funzionamento continuo a 120°C; e una versione con rivestimento epossidico per ambienti corrosivi, come piattaforme offshore e impianti chimici. Forniamo anche lunghezze di corsa personalizzate per soddisfare i requisiti specifici di movimento termico della tubazione.

Il nostro processo di controllo qualità include un test delle prestazioni dinamiche al 100% su ogni ammortizzatore idraulico, verificando che la velocità di bloccaggio, la capacità di carico e le caratteristiche di smorzamento soddisfino i valori specificati. Effettuiamo anche un test di pressione sul sistema idraulico per garantire che non vi siano perdite sotto la pressione di esercizio. Ogni smorzatore è contrassegnato da un numero di serie univoco, consentendo la completa tracciabilità dalla produzione all'installazione sul campo. La nostra fabbrica aYangzhou Tianshun Pipeline Technology Co., Ltd.mantiene un inventario completo di ammortizzatori e componenti standard, consentendo una consegna rapida in qualsiasi luogo. Forniamo anche un servizio di selezione degli smorzatori, in cui il nostro team di ingegneri ti aiuta a scegliere il modello e le dimensioni ottimali per le tue specifiche esigenze di protezione della tubazione.

In che modo un'installazione e una manutenzione corrette possono garantire le prestazioni dello smorzatore?

Ammortizzatori idraulicisono dispositivi di precisione che richiedono un'attenta installazione e una manutenzione regolare per garantire che funzionino come previsto. Un'installazione non corretta può far sì che lo smorzatore non sia in grado di bloccarsi sotto carichi dinamici, oppure potrebbe bloccarsi quando non dovrebbe (ad esempio, durante un movimento termico lento). La nostra fabbrica aYangzhou Tianshun Pipeline Technology Co., Ltd.fornisce linee guida dettagliate sull'installazione e consigli sulla manutenzione per aiutare i clienti a massimizzare l'affidabilità e la durata dei loro ammortizzatori idraulici. Il rispetto di queste linee guida garantisce che gli ammortizzatori forniscano la protezione critica necessaria durante eventi sismici e dinamici.

Principali pratiche di installazione e manutenzione per gli smorzatori idraulici:

• Orientamento corretto:Lo smorzatore deve essere installato nell'orientamento corretto, con lo stelo allineato con la direzione del movimento previsto. L'installazione dell'ammortizzatore in un angolo può causare un carico laterale, che può danneggiare le guarnizioni e ridurre le prestazioni.
• Montaggio corretto:Utilizzare le staffe di montaggio fornite e assicurarsi che siano fissate saldamente alla tubazione e alla struttura di supporto. I punti di fissaggio devono essere strutturalmente adeguati a trasmettere la capacità di carico dell'ammortizzatore al supporto.
• Lubrificazione e sigillatura:L'asta del pistone dell'ammortizzatore deve essere regolarmente pulita e lubrificata con l'olio consigliato per prevenire la corrosione e il deterioramento delle guarnizioni. Le guarnizioni devono essere ispezionate per rilevare eventuali segni di usura o perdite durante la manutenzione ordinaria.
• Test funzionale:Si consiglia di testare annualmente la funzione di bloccaggio dello smorzatore, utilizzando un'unità di prova portatile che simula un carico dinamico. Ciò garantisce che lo smorzatore rimanga operativo e che la velocità di bloccaggio non sia andata oltre le specifiche.
• Programma di sostituzione:Anche con una corretta manutenzione, gli ammortizzatori idraulici hanno una durata utile limitata. Si consiglia di sostituire l'ammortizzatore ogni 15-20 anni, o prima se l'integrità della tenuta è compromessa o se l'ammortizzatore è stato sottoposto a un grave evento sismico.

Un caso di studio relativo a una centrale nucleare negli Stati Uniti illustra l'importanza della manutenzione regolare dello snubber. Durante un'ispezione di routine, il personale di manutenzione ha scoperto che diversi ammortizzatori idraulici avevano sviluppato perdite di tenuta, causando la lenta fuoriuscita del fluido siliconico. Se non indirizzati, gli ammortizzatori avrebbero avuto una capacità di smorzamento ridotta e avrebbero potuto non bloccarsi correttamente durante un terremoto. L'impianto ha seguito la nostra procedura di manutenzione consigliata, sostituendo le guarnizioni e ricaricando gli ammortizzatori con fluido fresco. Un successivo test dinamico ha confermato che gli ammortizzatori erano pienamente operativi. Il responsabile della sicurezza dell'impianto ha notato che il programma di manutenzione proattiva ha evitato un potenziale problema di sicurezza e che gli ammortizzatori erano perfettamente funzionanti durante il successivo evento sismico.

La nostra fabbrica fornisce un manuale completo di manutenzione dell'ammortizzatore che copre le procedure di ispezione, test e sostituzione delle guarnizioni. Offriamo anche un programma di formazione per il personale di manutenzione, riguardante l'uso corretto delle apparecchiature di prova e l'interpretazione dei risultati dei test. Per i clienti che preferiscono una soluzione chiavi in ​​mano, offriamo un contratto di servizio dell'ammortizzatore che include ispezione periodica, test funzionali e sostituzione delle guarnizioni. Questo servizio garantisce che i tuoi ammortizzatori idraulici rimangano in condizioni ottimali, pronti a proteggere le tue tubazioni quando necessario. Investendo in una corretta installazione e manutenzione, gli operatori delle tubazioni possono garantire che i loro ammortizzatori idraulici forniscano il massimo livello di protezione per l'intera durata di vita del sistema di tubazioni.

Domande frequenti (FAQ)

Domanda 1: Qual è la differenza tra un ammortizzatore idraulico e un montante meccanico?

Risposta: Un puntone meccanico fornisce una connessione rigida che non consente alcun movimento termico, che può imporre elevate sollecitazioni termiche sulla tubazione. Uno smorzatore idraulico, d'altra parte, consente un movimento termico lento mentre si blocca in caso di carichi dinamici rapidi. Ciò significa che durante il normale funzionamento, lo smorzatore asseconda l'espansione termica, riducendo lo stress. Sotto carichi sismici o dinamici, si blocca e agisce come un puntone rigido. Questa duplice funzione rende gli ammortizzatori idraulici più adatti per tubazioni soggette a movimenti termici significativi, poiché impediscono l'accumulo di stress termico.

Domanda 2: È possibile riparare un ammortizzatore idraulico o è necessario sostituirlo in caso di guasto?

Risposta: In molti casi, gli ammortizzatori idraulici possono essere riparati sostituendo le guarnizioni e ricaricando il fluido. Tuttavia, se il pistone o il cilindro interno sono danneggiati, è necessario sostituire lo smorzatore. La nostra fabbrica offre un servizio di ricostruzione per la maggior parte dei nostri modelli di ammortizzatore idraulico, in cui smontiamo, ispezioniamo, sostituiamo le parti usurate e rimontiamo l'ammortizzatore secondo le sue specifiche originali. Si consiglia di far valutare l'ammortizzatore da un tecnico qualificato per determinare se la riparazione o la sostituzione rappresenta l'opzione più conveniente.

Domanda 3: Come viene determinata la velocità di bloccaggio di un ammortizzatore idraulico?

Risposta: La velocità di bloccaggio è determinata dalla progettazione della valvola interna e dell'orifizio dello smorzatore e viene impostata durante la produzione. Viene generalmente selezionato in base al tasso di movimento termico previsto della condotta e ai criteri di progettazione sismica. Per la maggior parte delle applicazioni viene utilizzata una velocità di bloccaggio compresa tra 80 e 150 mm/sec. La nostra fabbrica può regolare la velocità di bloccaggio per soddisfare i requisiti specifici del progetto. Offriamo anche ammortizzatori con una funzione di velocità di bloccaggio regolabile, che consente la regolazione sul campo per adattarsi al profilo di movimento specifico della tubazione.

Domanda 4: Gli ammortizzatori idraulici sono adatti sia per installazioni interne che esterne?

Risposta: Sì, gli ammortizzatori idraulici sono adatti sia per installazioni interne che esterne. Tuttavia, per installazioni esterne, soprattutto in ambienti corrosivi o aree con elevata umidità, consigliamo i nostri ammortizzatori con rivestimento resistente alla corrosione (epossidico o zincato). Per climi estremamente freddi, offriamo una versione a bassa temperatura con un fluido specializzato che rimane fluido fino a -40°C. La nostra fabbrica può fornire indicazioni dettagliate sui materiali e sulle opzioni di rivestimento più adatti per il vostro specifico ambiente di installazione.

Domanda 5: Quali certificazioni possiede Yangzhou Tianshun Pipeline Technology Co., Ltd. per i suoi ammortizzatori idraulici?

Risposta: I nostri ammortizzatori idraulici sono prodotti secondo le certificazioni ISO 9001:2015 (Gestione della qualità) e ISO 14001:2015 (Gestione ambientale). Rispettiamo inoltre gli standard ASME B31.1, DIN EN 13480 e GB/T 17116.3 per i supporti delle tubazioni. I nostri prodotti sono testati e certificati da organizzazioni terze, tra cui SGS e TÜV, e forniamo una serie completa di rapporti di prova e certificati con ogni ordine. La nostra fabbrica viene regolarmente controllata per garantire che i nostri processi produttivi e i nostri sistemi di controllo qualità soddisfino i più alti standard internazionali.

Conclusione: proteggi le tue tubazioni con smorzatori idraulici di alta qualità

Gli ammortizzatori idraulici sono dispositivi essenziali che forniscono una protezione critica per le tubazioni contro carichi sismici e dinamici. Consentendo il libero movimento termico in condizioni normali e bloccandosi in eventi dinamici rapidi, prevengono spostamenti eccessivi, riducono lo stress e dissipano energia, garantendo l'integrità e la sicurezza del sistema di tubazioni. Presso Yangzhou Tianshun Pipeline Technology Co., Ltd., la nostra fabbrica progetta da decenni ammortizzatori idraulici ad alte prestazioni, offrendo un'ampia gamma di modelli con varie capacità di carico, corse e velocità di bloccaggio per adattarsi a diverse applicazioni. Il nostro impegno per la qualità, l'ingegneria di precisione e l'assistenza clienti garantisce che i nostri ammortizzatori forniscano una protezione affidabile per i progetti infrastrutturali più critici in tutto il mondo.

Desideri proteggere il tuo sistema di tubazioni dai carichi sismici e dinamici?Contatta Yangzhou Tianshun Pipeline Technology Co., Ltd. oggi stessoper una consulenza completa sugli smorzatori. Il nostro team di ingegneri analizzerà la progettazione, le condizioni operative e il profilo di rischio sismico della pipeline per consigliare il modello, le dimensioni e il posizionamento ottimali dello smorzatore idraulico. Offriamo studi di fattibilità gratuiti, prezzi competitivi e consegna rapida, con una gamma completa di supporto per l'installazione e la manutenzione.Richiedi subito la tua consulenza gratuita sullo smorzatore idraulico a Yangzhou Tianshun Pipeline Technology Co., Ltd. e assicurati che la tua pipeline sia protetta dagli imprevisti.
