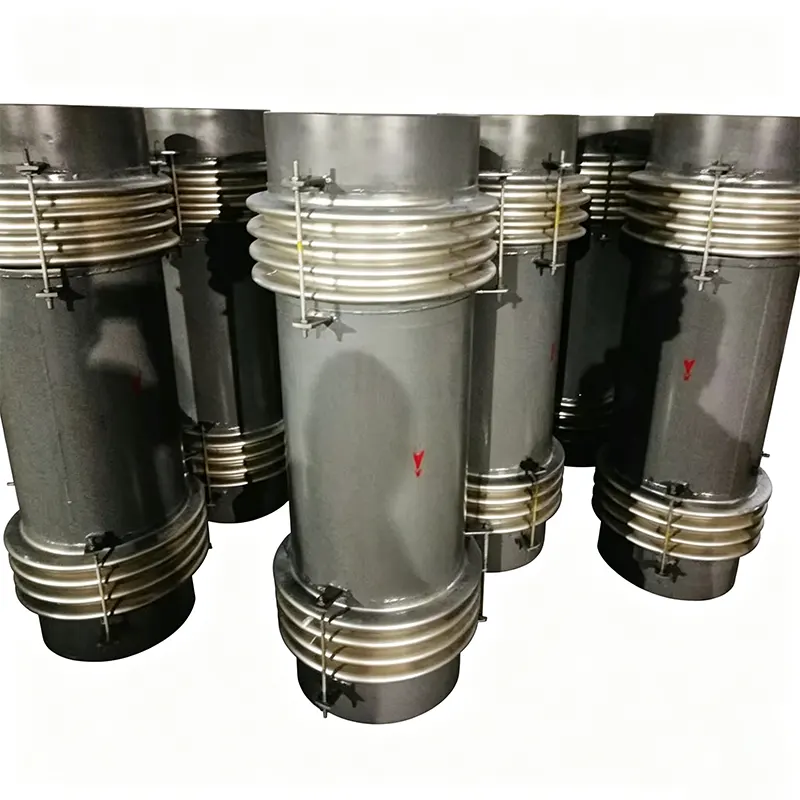

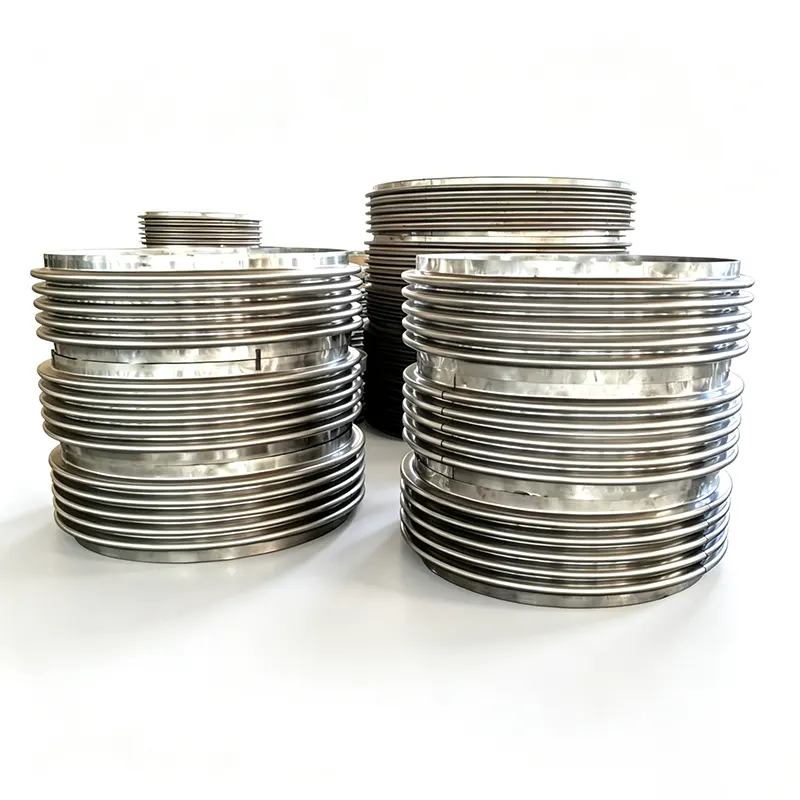

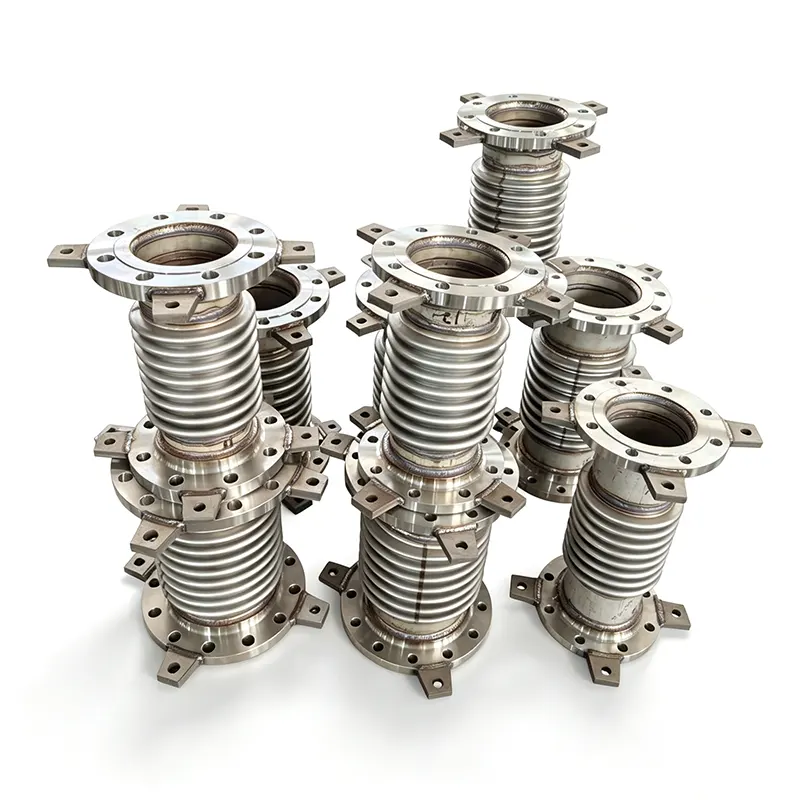

Giunto di dilatazione a soffietto metallico

Yangzhou Tianshun produce giunti di dilatazione a soffietto metallico dal 2012. Con 14 anni di esperienza mirata e una fabbrica di 35.000 m² con oltre 100 dipendenti qualificati, forniamo progetti standard e completamente personalizzati in più di 45 paesi. I nostri giunti di dilatazione sono costruiti secondo gli standard EJMA e supportati dalla tracciabilità dei materiali, da test non distruttivi al 100% e da test di prova idrostatica su ogni unità.

Perché l'affidabilità rientra nel design, non solo nella brochure

Vita a fatica calcolata, non presunta

La durata del ciclo è determinata in base alle linee guida EJMA per l'effettivo campo operativo, coprendo simultaneamente i movimenti assiali, laterali e angolari. I progetti standard vengono verificati per 1.000, 3.000 o 5.000 cicli completi, garantendo che il giunto funzioni come previsto durante i cicli termici, non solo sulla carta.

Integrità materiale supportata da documentazione

Ogni livello di materiale dei soffietti - SS304, SS316L, SS321, Inconel 625 o Hastelloy - viene fornito con certificati di fabbrica completi e record di tracciabilità. Per servizi corrosivi come linee di catalizzatori FCCU o trasferimento di prodotti chimici, consigliamo e immagazziniamo leghe ad alto contenuto di nichel che resistono alla rottura per tensocorrosione da cloruro.

Costruzione multistrato con spia incorporata

Laddove la pressione o la sicurezza lo richiedono, utilizziamo soffietti multistrato anziché monostrato. La struttura a strati aggiunge resistenza, mantiene la flessibilità e introduce una ridondanza di sicurezza: nel caso in cui lo strato interno dovesse perforarsi, lo strato esterno mantiene temporaneamente la pressione mentre la perdita viene rilevata attraverso il foro rivelatore: manutenzione prevedibile invece di arresto non pianificato.

Saldature che passano attraverso NDT al 100%.

Le cuciture longitudinali e circonferenziali dei soffietti, così come le saldature di attacco, sono sottoposte a esame radiografico (RT) o penetrante (PT) al 100%. I nostri saldatori interni seguono procedure qualificate e prima della spedizione ogni unità viene testata idrostaticamente a 1,5 volte la pressione di progetto. Nessun campionamento: ogni giunto lascia la fabbrica con il proprio rapporto di prova.

Stabilità contro distorsioni e risonanze

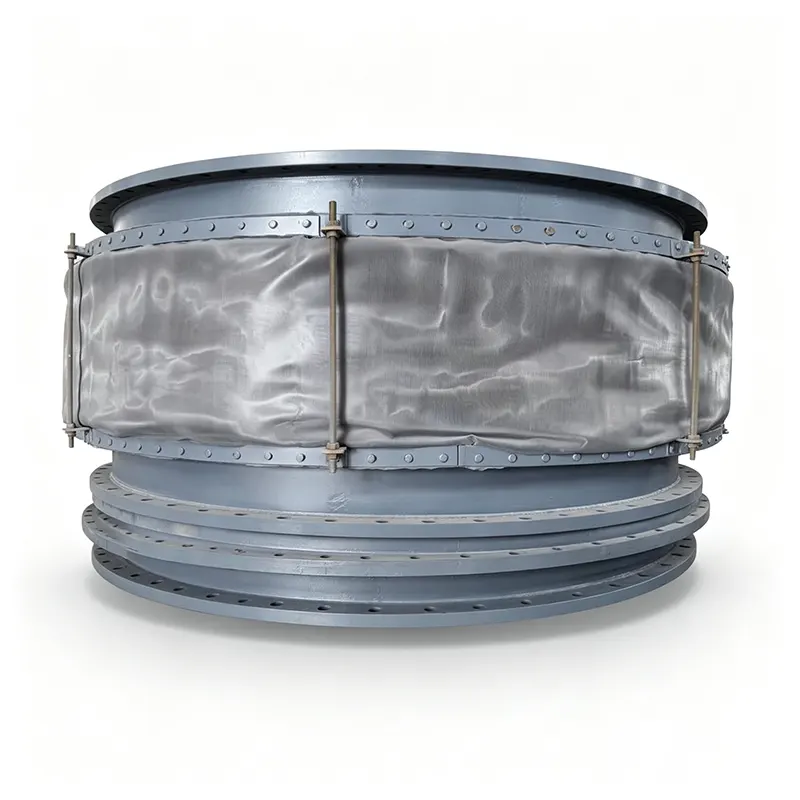

Le distorsioni della colonna e l'instabilità nel piano vengono prevenute grazie alla sollecitazione di pressione quadratica media correttamente calcolata e alle comprovate funzionalità anti-distorsioni. Internamente, i rivestimenti di flusso riducono la turbolenza, l'erosione e le vibrazioni indotte dal flusso; le coperture esterne o i tiranti sono progettati per proteggere l'elemento a soffietto e guidare il movimento - non solo aggiunti come accessori standard, ma dimensionati per il servizio specifico.

Ambito tecnico

Tipi abbinati ai carichi dei tubi, non solo ai codici di catalogo

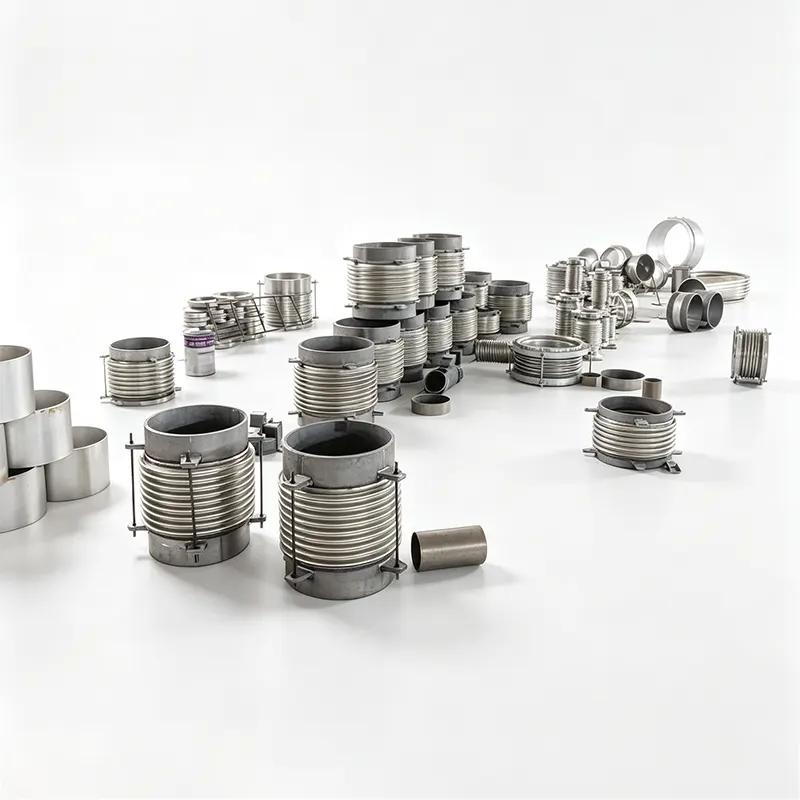

Giunti di dilatazione assiali a soffietto – per dilatazione termica rettilinea in cui ancoraggi e guide gestiscono la spinta di pressione.

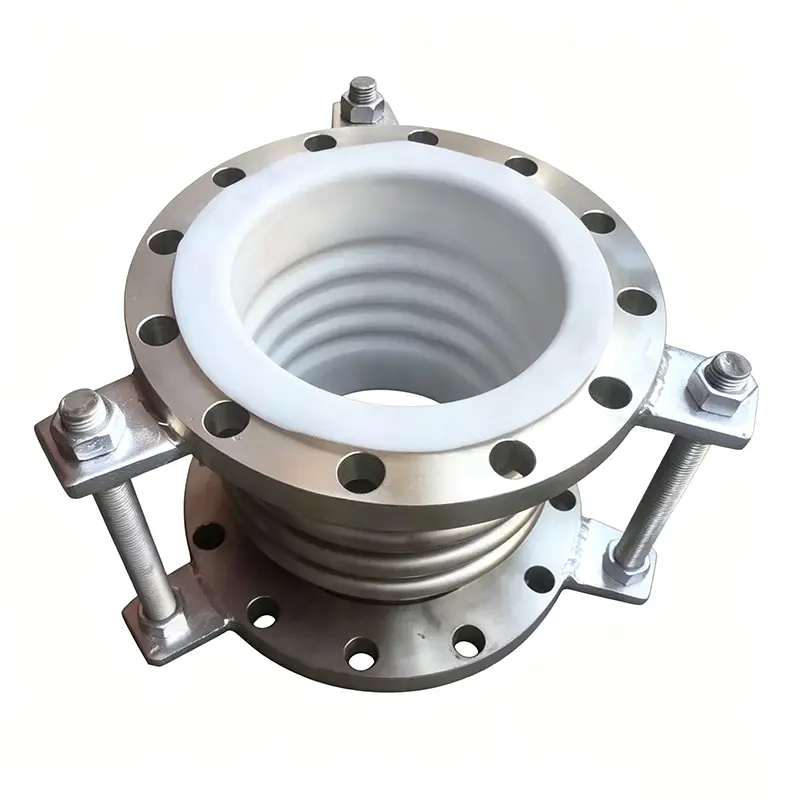

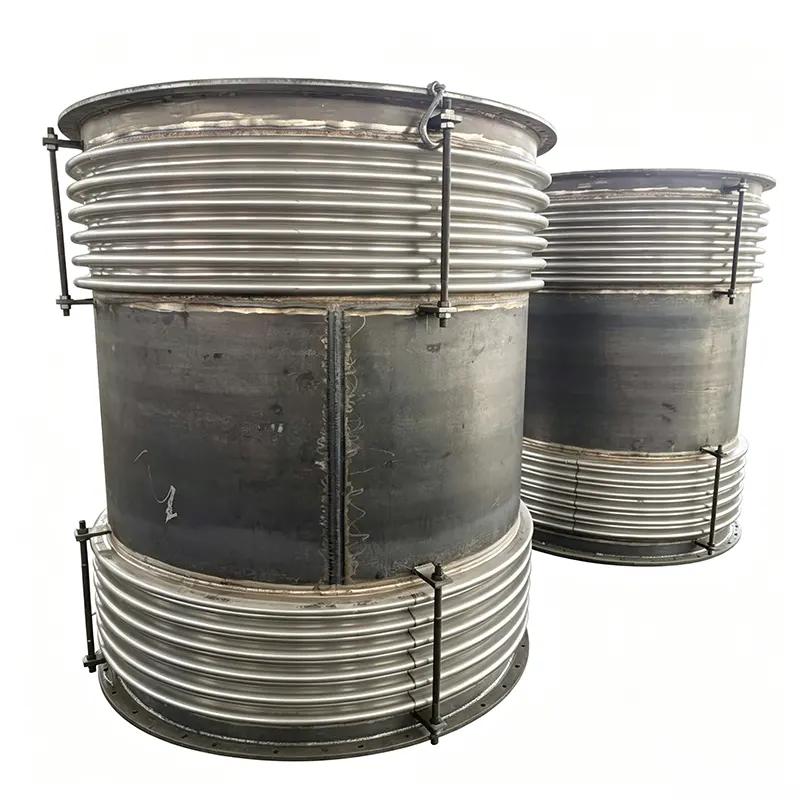

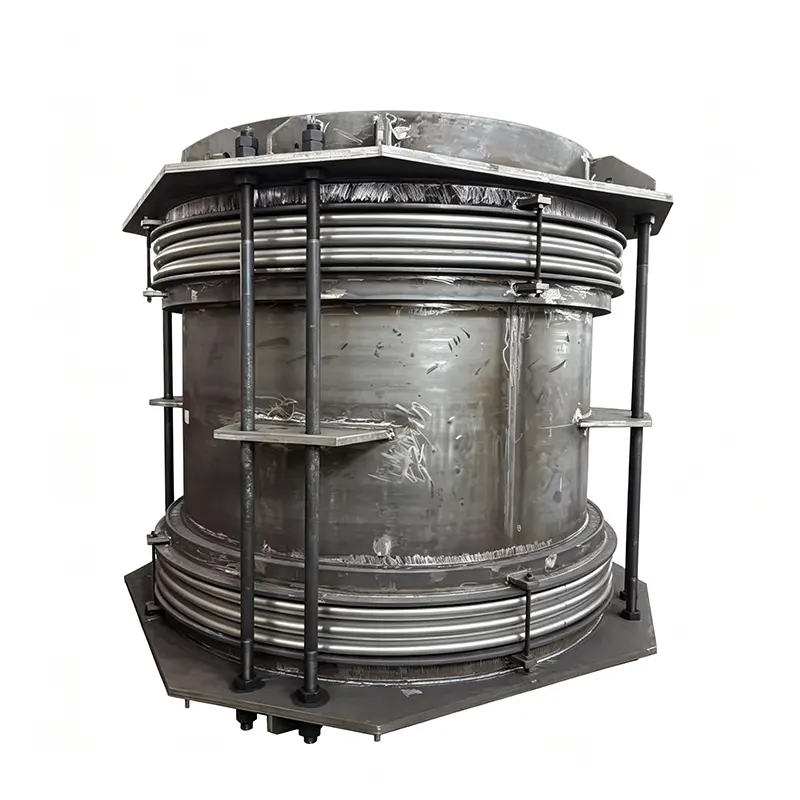

Giunti di dilatazione universali (legati) – assorbono grandi movimenti laterali e angolari con tiranti che assorbono la spinta di pressione; ampiamente utilizzato nelle sale pompe del sud-est asiatico per proteggere i corpi delle pompe.

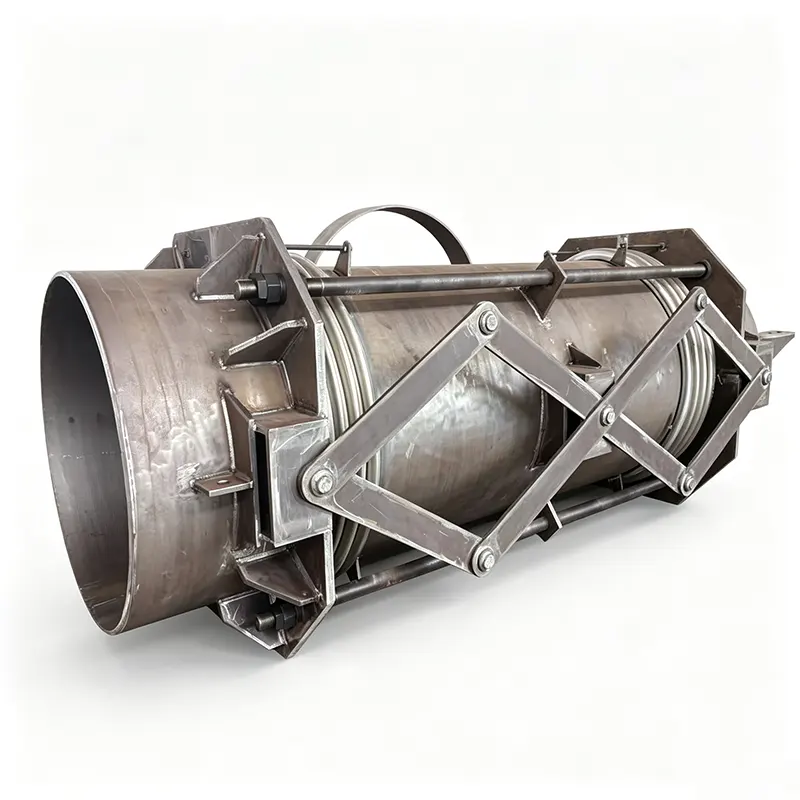

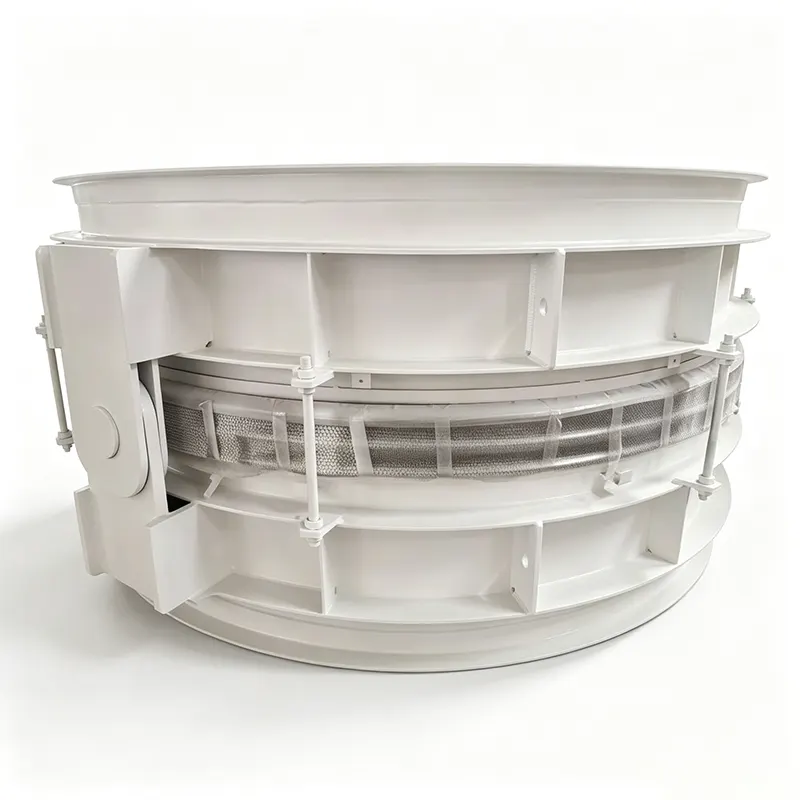

Giunti a soffietto incernierati: limitano il movimento a un singolo piano angolare, ideali per assorbire l'espansione in una gamba di tubo a forma di Z limitando al contempo la spinta della pressione.

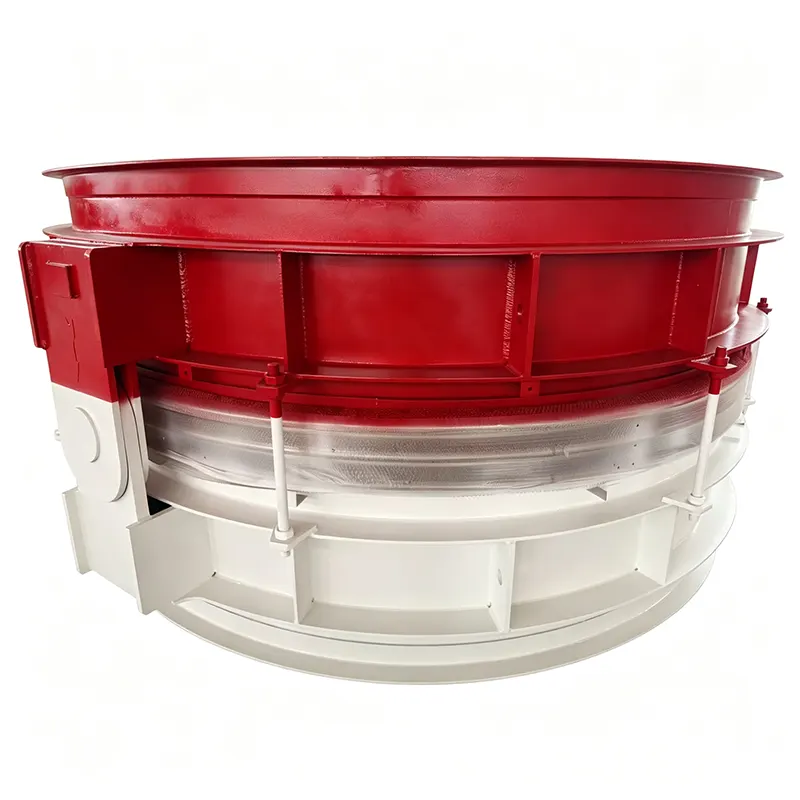

Giunti di dilatazione cardanici: consentono il movimento angolare su più piani, spesso accoppiati in set per assorbire i movimenti complessi del sistema di tubazioni.

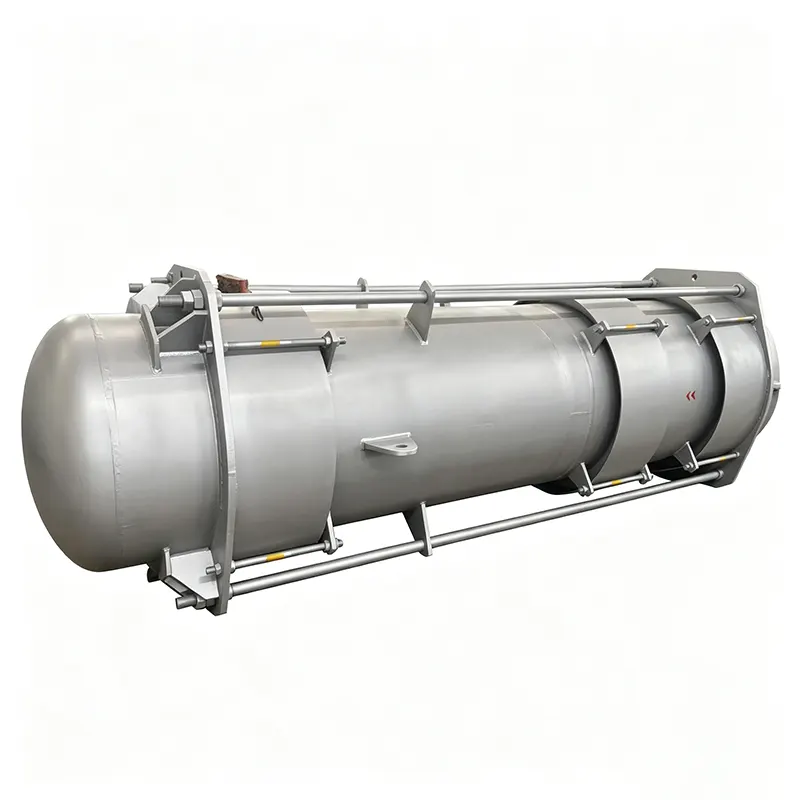

Giunti di dilatazione a pressione bilanciata: eliminano la forza di spinta della pressione sulle apparecchiature collegate come turbine e scambiatori di calore, fondamentali laddove la spinta del soffietto non può essere trasferita agli ancoraggi.

Soffietto pressurizzato esternamente: utilizzato dove è necessaria una grande compressione assiale o dove il soffietto deve essere protetto da danni esterni e flusso turbolento.

Ogni tipo è configurato con il manicotto interno, la copertura esterna e le raccomandazioni di guida corrette per l'applicazione e non viene spedito come soffietto nudo, a meno che non venga esplicitamente richiesto.

Dove funzionano e come le scelte dei materiali seguono il processo

Produzione di energia: scarico di turbine, condotti di polvere di carbone per caldaie, linee di circolazione del teleriscaldamento. Grandi diametri, alte temperature, movimenti combinati. Inconel 625 o SS321 sono tipici per la resistenza alla temperatura e alla fatica.

Raffinerie e impianti petrolchimici – FCCU, treni di scambiatori di calore, tubazioni per il trasferimento del petrolio. Le leghe resistenti alla corrosione come Inconel 625 o Hastelloy vengono selezionate in base al contenuto di zolfo, ai cloruri e alla temperatura di esercizio.

Teleriscaldamento e HVAC – condotte a vapore, circuiti ad acqua refrigerata. Enfasi sulla comprovata durata del ciclo assiale; sono comuni i soffietti in acciaio al carbonio e SS304 con rivestimenti protettivi esterni.

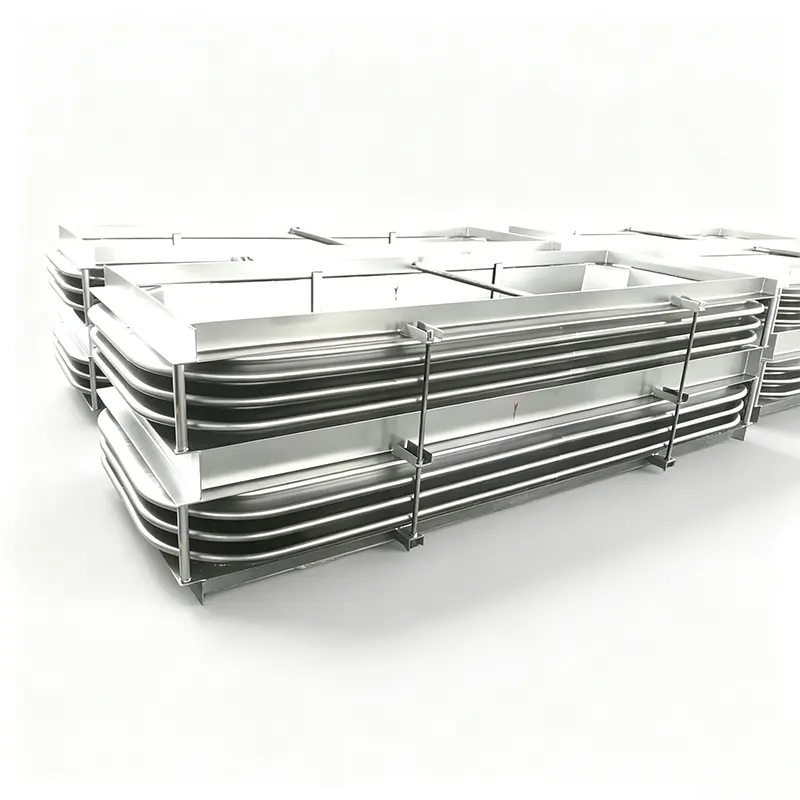

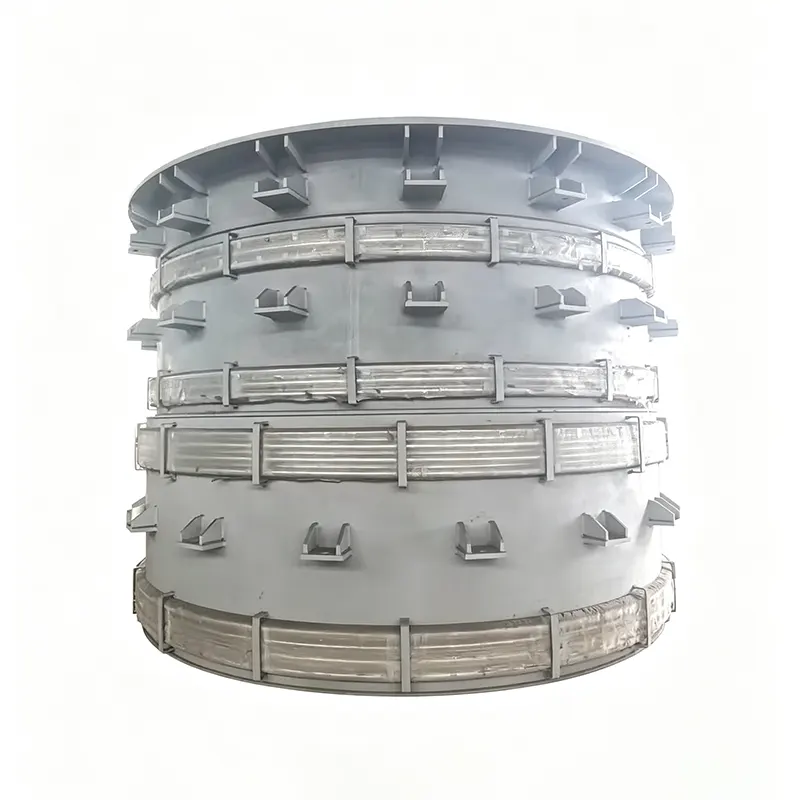

Acciaierie e processi metallurgici – forni ad aria calda, sistemi di cokefazione, condotti di aspirazione polveri. Quando le temperature di servizio superano gli 800 °C, consigliamo se è possibile progettare un soffietto metallico con rivestimento interno o se è più appropriata una compensazione alternativa come unità rettangolari rivestite in refrattario. Una guida ingegneristica onesta, non una vendita forzata.

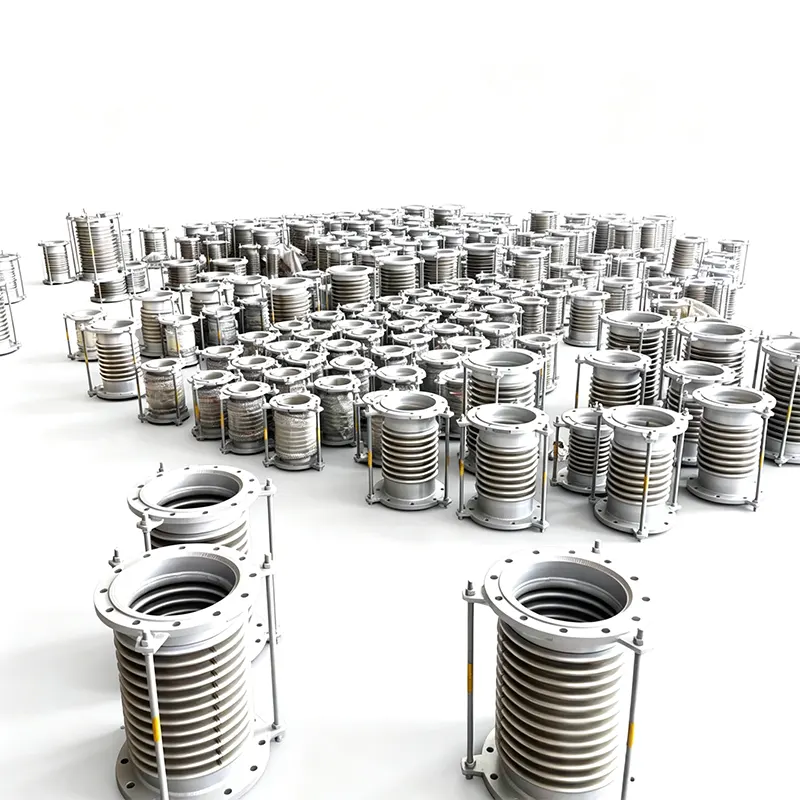

Stazioni di trattamento e pompaggio dell'acqua: isolamento dalle vibrazioni dello scarico della pompa, trasferimento dell'acqua a lunga distanza. I giunti di dilatazione legati trattengono la spinta di pressione e ne impediscono la trasmissione alle flange della pompa e ai blocchi di spinta in calcestruzzo.

Certificazioni e prove ripetute

Il nostro sistema di qualità è certificato ISO 9001:2015. I prodotti soddisfano i requisiti della marcatura CE ove applicabile e i progetti possono essere verificati secondo gli standard ASME o API quando specificato. La prova migliore, tuttavia, sono gli affari ripetuti: oltre il 70% dei nostri ordini proviene da partner a lungo termine che riordinano perché le prestazioni del prodotto corrispondono alle schede tecniche.

Com'è lavorare con Tianshun

Hai a che fare con un account manager dedicato che comprende il prodotto dal punto di vista tecnico, non solo commerciale.

Le richieste ricevono una risposta sostanziale entro 24 ore, compreso un consiglio sulla selezione preliminare se si condividono i dati operativi di base.

Il team di ingegneri fornisce consigli sui materiali, calcoli di movimento e guida all'installazione.

I progetti personalizzati, dai diametri non standard alle combinazioni di materiali esotici, vengono gestiti regolarmente, non come eccezioni.

La programmazione della produzione è trasparente; la spedizione puntuale è la norma.

Il supporto post-vendita comprende la supervisione dell'installazione e la consulenza sulla manutenzione per tutta la vita del giunto.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Struttura di 35.000 m², Jiangsu, Cina – spedizioni in oltre 45 paesi.

Non vendiamo solo giunti di dilatazione. Ci assicuriamo che funzionino correttamente nel tuo sistema.
