Gli smorzatori idraulici sono dispositivi di contenimento sensibili alla velocità utilizzati per proteggere i sistemi di tubazioni e le apparecchiature da carichi dinamici improvvisi, come eventi sismici, colpi d'ariete, colpi di vapore, raffiche di vento e transitori di intervento delle pompe, consentendo al tempo stesso un movimento lento senza impedimenti dovuto all'espansione e alla contrazione termica. A differenza dei supporti a molla, che sostengono il peso del tubo, gli smorzatori idraulici non sopportano alcun carico statico in condizioni operative normali; si attivano solo quando la velocità del tubo supera una soglia preimpostata.

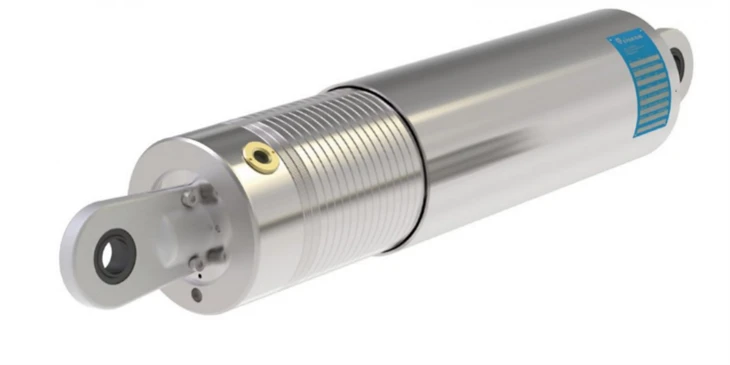

Tecnologia della conduttura di Yangzhou Tianshunproduce ammortizzatori idraulici progettati per l'uso in sistemi di tubazioni di produzione di energia, petrolchimici e nucleari. Ciascuna unità utilizza un pistone che si muove attraverso il fluido idraulico all'interno di un cilindro sigillato. A velocità lente, tipiche della crescita termica, il fluido passa liberamente attraverso orifizi calibrati e lo smorzatore esercita una resistenza trascurabile. Quando un evento improvviso fa muovere il tubo più velocemente della velocità di innesco, il flusso dell'orifizio si restringe, la pressione del fluido aumenta e l'ammortizzatore si blocca in una modalità di contenimento rigido, trasferendo il carico dinamico alla struttura dell'edificio.

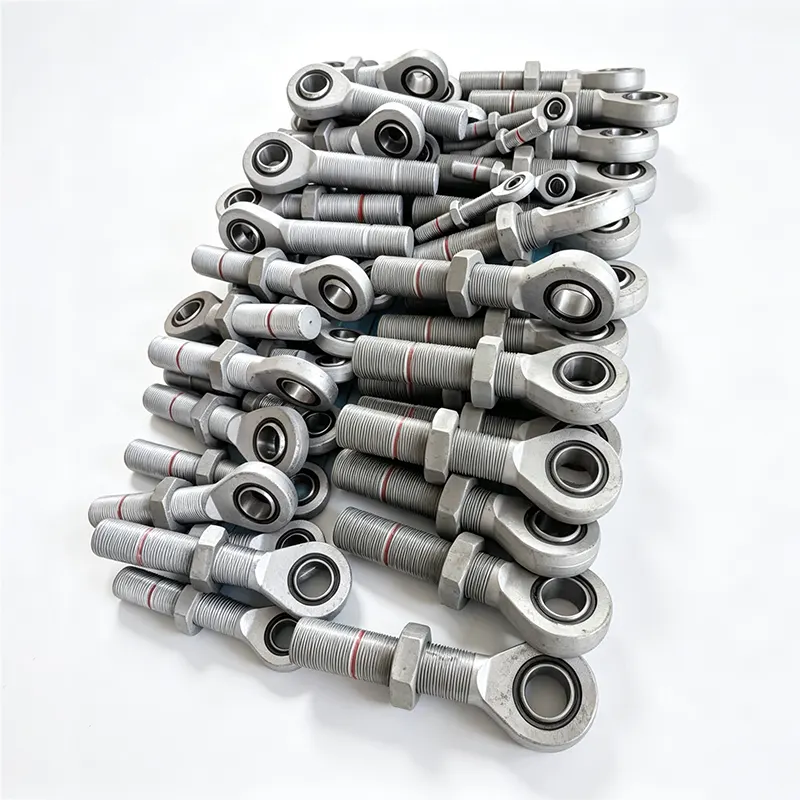

I nostri ammortizzatori idraulici standard sono dotati di un cilindro in acciaio al carbonio o legato, uno stelo temprato con rivestimento resistente alla corrosione e un fluido idraulico ad alte prestazioni classificato per un ampio intervallo di temperature. Le connessioni terminali sono disponibili in diverse configurazioni, tra cui occhiello, forcella, giunto sferico ed estremità filettate, consentendo l'installazione con qualsiasi orientamento: orizzontale, verticale o angolata.
Ogni ammortizzatore viene riempito in fabbrica, sigillato e pre-testato. La compensazione termica interna si adatta alle variazioni di volume del fluido dovute alle oscillazioni della temperatura ambiente, prevenendo falsi bloccaggi o precarichi indesiderati durante il normale servizio.
Le capacità di carico vanno da circa 5 kN fino a 500 kN e oltre per unità pesanti personalizzate. Le corse standard includono 100 mm, 150 mm, 200 mm, 300 mm e 500 mm, con corse più lunghe disponibili su richiesta. La velocità di attivazione (la velocità con cui l'ammortizzatore passa dal movimento libero al vincolo) è generalmente calibrata tra 5 mm/s e 50 mm/s a seconda delle specifiche del progetto e può essere regolata per soddisfare i requisiti di installazione individuali.
L'intervallo di temperatura operativa per le unità standard è compreso tra -40°C e +120°C, con varianti ad alta temperatura e fluidi di grado nucleare disponibili per applicazioni specializzate.
I nostri smorzatori idraulici sono progettati e testati in conformità con gli standard internazionali applicabili, tra cui MSS SP-69, ASME B31.1, ASME B31.3 e i requisiti IEEE per il servizio nucleare. Ogni unità viene sottoposta a test funzionali, test di pressione e test di tenuta prima della spedizione. Per progetti nucleari e con specifiche elevate, possiamo fornire la documentazione di qualificazione completa, compresi test di ciclo, invecchiamento ambientale e rapporti di qualificazione sismica, come richiesto.
Gli smorzatori idraulici sono specificati laddove un sistema di tubazioni deve muoversi liberamente in condizioni termiche ma deve essere trattenuto da eventi dinamici. Le installazioni primarie includono linee principali del vapore e tubazioni dell'acqua di alimentazione in centrali termiche e nucleari, circuiti di raffreddamento dei reattori, linee di trasferimento di GNL e GPL, tubazioni di uscita dei forni di raffineria, linee di processo ad alta pressione e condotte che attraversano il paese in zone sismiche.
Gli smorzatori idraulici fanno quasi sempre parte di uno schema completo di supporto delle tubazioni, lavorando insieme ad altri componenti anziché sostituirli. I supporti a molla variabili e i supporti a molla costante sostengono il peso del tubo e assecondano il movimento termico lento, mentre gli ammortizzatori forniscono un contenimento dinamico parallelo sullo stesso punto di supporto o su punti adiacenti. Sulle linee dotate di giunti di dilatazione a soffietto metallico, gli ammortizzatori proteggono il soffietto dalla sovraestensione o dalla sovracompressione durante eventi transitori.
La nostra gamma di prodotti più ampia copre l'intero pacchetto di supporto e flessibilità per tubazioni: supporti a molla e supporti a molla di tutti i tipi, supporti per tubi rigidi, supporti per scarpe per tubi, supporti per tubi preisolati per servizio caldo e freddo e una linea completa di giunti di dilatazione. Ciò consente agli appaltatori EPC e agli utenti finali di approvvigionarsi di snubber, supporti e componenti di espansione da un unico produttore, semplificando il coordinamento e la responsabilità della qualità.

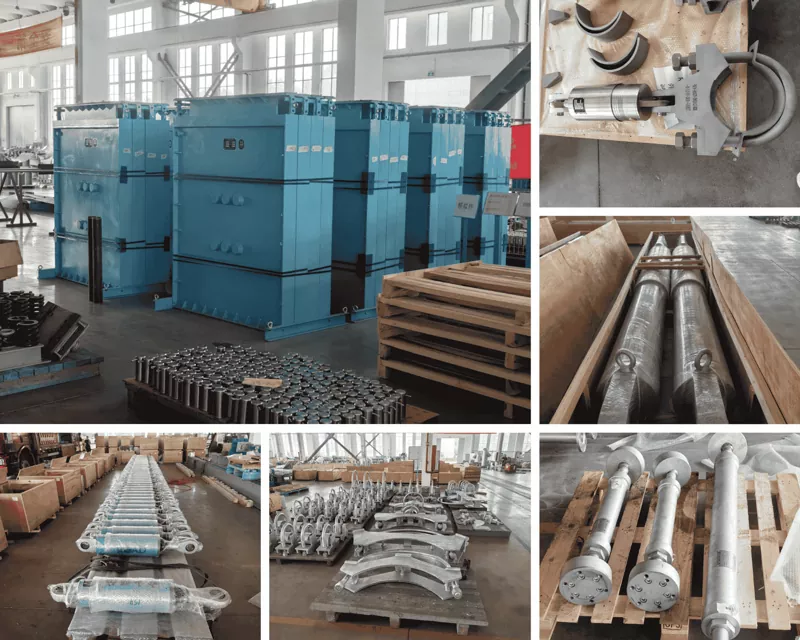

Ogni ammortizzatore idraulico viene assemblato e testato nella nostra struttura interna secondo il nostro sistema di gestione della qualità ISO 9001:2015. Supportiamo i clienti con assistenza sul dimensionamento, guida all'installazione e consigli sulla manutenzione programmata. Il tempo di consegna standard per le unità a catalogo è compreso tra tre e cinque settimane, con produzione accelerata disponibile previo accordo. Con oltre 14 anni di esperienza nella fornitura di componenti per condutture in più di 45 paesi, forniamo soluzioni di smorzamento sia standard che completamente personalizzate per progetti di infrastrutture critiche in tutto il mondo.
Qual è la differenza tra un ammortizzatore idraulico e un supporto a molla?
I supporti a molla sono supporti portanti che sopportano il peso del tubo consentendo al tempo stesso il movimento termico. Gli ammortizzatori idraulici non sopportano alcun carico statico; sono dispositivi di contenimento che rimangono liberi di muoversi a velocità termiche lente ma si bloccano rigidamente quando si verifica un evento dinamico improvviso come un terremoto o un colpo d'ariete. I due sono spesso installati insieme nella stessa posizione del tubo.
Cosa significa "velocità di innesco"?
La velocità di trigger, o velocità di bloccaggio, è la velocità del pistone alla quale l'ammortizzatore passa dal movimento libero a bassa resistenza alla modalità di vincolo rigido. Viene calibrato regolando la dimensione degli orifizi di flusso interni. I valori tipici vanno da 5 mm/s a 50 mm/s, selezionati in modo che la normale crescita termica non raggiunga mai la velocità di innesco ma gli eventi dinamici la superino sempre.
Gli ammortizzatori idraulici necessitano di manutenzione?
Sì, ma a lunghi intervalli. In condizioni operative normali si consiglia un'ispezione ogni tre-cinque anni e una revisione completa, compresa la sostituzione del fluido e il rinnovo delle guarnizioni, ogni dieci anni. La durata varia in base alla temperatura, al numero di cicli e alle condizioni ambientali. I servizi gravosi o le applicazioni nucleari seguono intervalli di ispezione più brevi in base alle specifiche del progetto.
È possibile installare uno smorzatore in qualsiasi direzione?
SÌ. Gli ammortizzatori idraulici funzionano con qualsiasi orientamento: orizzontale, verticale o inclinato, poiché il pistone agisce in pura tensione e compressione assiale indipendentemente dalla gravità. I collegamenti terminali (cerniera, giunto sferico, occhiello) sono selezionati in base all'angolo di installazione e al tipo di fissaggio strutturale.
Come dimensiono uno smorzatore idraulico per il mio sistema di tubazioni?
Il dimensionamento si basa sul carico dinamico massimo che l'ammortizzatore deve trattenere e sulla corsa termica totale che deve sopportare senza toccare il fondo. I carichi dinamici derivano in genere da un'analisi delle sollecitazioni delle tubazioni in casi di carico sismico, colpo d'ariete o vento. Il nostro team di ingegneri può aiutarvi con il dimensionamento se fornite il carico previsto, la corsa richiesta, la temperatura operativa e il codice di progetto applicabile.
