Supporto a molla variabile per pipelineè un componente essenziale per i sistemi di tubazioni industriali che subiscono movimenti verticali causati da dilatazione termica, contrazione, vibrazione o cambiamento delle condizioni operative.Tianshunproduce soluzioni di supporto a molla standardizzate e personalizzate progettate per bilanciare i carichi delle condutture, accogliere spostamenti controllati e aiutare a proteggere le apparecchiature collegate in applicazioni impegnative come centrali elettriche, impianti petrolchimici, sistemi di petrolio e gas e progetti di trattamento delle acque.
Un sistema di supporto per tubi adeguatamente progettato non deve limitarsi a sostenere il peso statico di una tubazione. Le tubazioni industriali possono spostarsi al variare della temperatura e delle condizioni operative, creando forze aggiuntive su supporti, ugelli delle apparecchiature, valvole, flange e connessioni strutturali. Un supporto a molla variabile per tubazioni utilizza le caratteristiche elastiche di una molla per fornire un supporto continuo consentendo al tempo stesso un movimento verticale controllato. Questo articolo spiega il principio di funzionamento, i componenti chiave, le specifiche tecniche, le applicazioni, i fattori di selezione e le considerazioni sulla produzione, aiutando ingegneri e acquirenti industriali a capire quando il supporto a molla variabile è una soluzione appropriata.
Sommario
- Che cos'è un supporto primaverile variabile per la pipeline?
- Perché è necessario il supporto a molla variabile?
- Come funziona un supporto a molla variabile?
- Quali sono le specifiche tecniche principali?
- Quali sono i componenti principali?
- Quali sono i principali vantaggi?
- Dove viene utilizzato il supporto a molla variabile?
- Come dovresti selezionare il giusto supporto a molla?
- Perché la qualità della produzione è importante?
- Come si confronta con altri supporti per tubi?
- Domande frequenti
- Conclusione

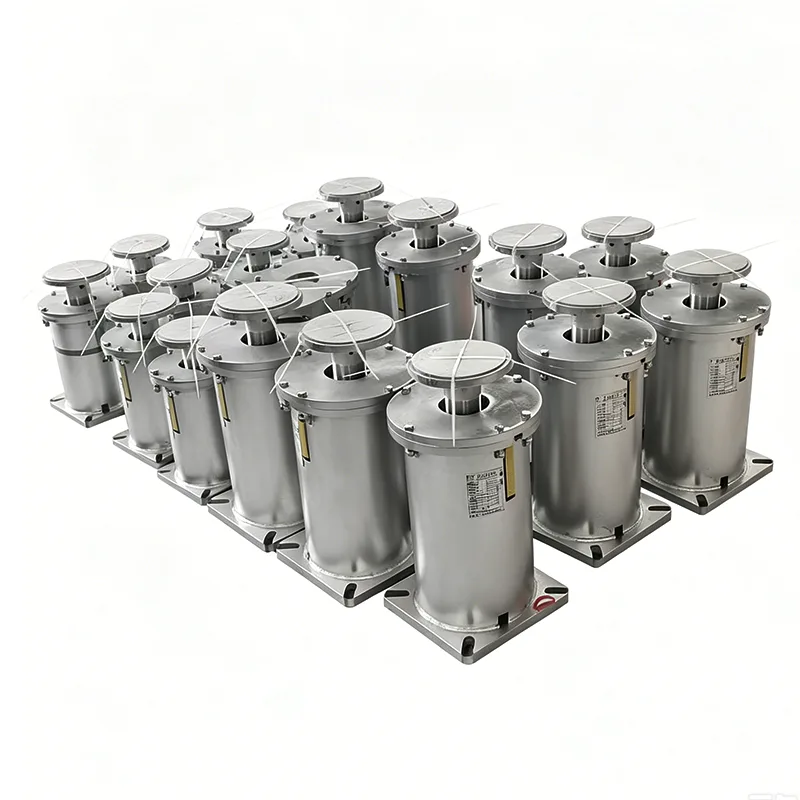

Che cos'è un supporto primaverile variabile per la pipeline?
Un supporto a molla variabile per tubazioni è un supporto meccanico elastico progettato per sostenere il peso delle tubazioni pur consentendo lo spostamento verticale. Invece di limitare completamente il movimento della tubazione, utilizza un meccanismo a molla per fornire una forza di supporto che cambia in base alla deflessione della molla.
Questo design è particolarmente utile per le tubazioni industriali esposte a fluttuazioni di temperatura. Ad esempio, una conduttura del vapore può muoversi verticalmente mentre si riscalda durante il funzionamento e si contrae dopo l'arresto. Un supporto rigido può limitare questo movimento e trasferire forze indesiderate al sistema di tubazioni. Un supporto a molla variabile fornisce flessibilità controllata pur continuando a sostenere il carico richiesto.
Tianshun produce prodotti di supporto per pipeline dal 2012 e riferisce di aver fornito più di 800.000 set a progetti industriali in tutto il mondo. La sua gamma di supporti a molla variabili comprende molteplici configurazioni, capacità di carico, opzioni di corsa e soluzioni personalizzate per diversi requisiti tecnici.
Perché è necessario il supporto a molla variabile?
L’ingegneria delle condutture prevede un equilibrio tra supporto strutturale e movimento controllato. Una tubazione deve rimanere adeguatamente supportata senza creare eccessive sollecitazioni secondarie quando la sua posizione cambia durante il funzionamento.
- Movimento termico:Permette lo spostamento verticale controllato causato dal riscaldamento e dal raffreddamento.
- Distribuzione del carico:Mantiene il supporto continuo per i tubi e i componenti associati.
- Gestione dello stress:Aiuta a ridurre le forze eccessive trasmesse alle apparecchiature collegate.
- Controllo delle vibrazioni:Fornisce un meccanismo di supporto elastico per il funzionamento dei sistemi di tubazioni.
- Protezione dell'attrezzatura:Aiuta a ridurre il carico indesiderato attorno a ugelli, flange e connessioni sensibili.
- Flessibilità ingegneristica:È possibile selezionare diverse configurazioni in base alle condizioni di installazione.
La scelta corretta dovrebbe basarsi sui parametri tecnici effettivi piuttosto che sul solo diametro del tubo. Il peso della tubazione, la temperatura operativa, lo spostamento verticale, la posizione di installazione e lo spazio strutturale disponibile influenzano tutti la scelta del supporto.
Come funziona un supporto a molla variabile?
Il principio di funzionamento fondamentale si basa sul comportamento elastico di una molla. Quando la tubazione si muove verticalmente, la molla si flette e la sua forza di supporto cambia di conseguenza. Ciò consente al supporto di seguire il movimento della tubazione continuando a sostenere il carico.
Quando una tubazione supportata si sposta verso il basso, la molla viene compressa ulteriormente e la sua forza di supporto aumenta. Quando la tubazione si sposta verso l'alto, la compressione della molla diminuisce e la forza di supporto diminuisce. La variazione di carico risultante è controllata entro l'intervallo operativo progettato.
Questa caratteristica rende i supporti a molla variabili adatti a sistemi in cui è previsto un movimento termico verticale ma è accettabile una certa variazione di carico. Per le applicazioni che richiedono una variazione estremamente bassa della forza di supporto su un ampio intervallo di corsa, gli ingegneri possono invece prendere in considerazione un supporto a molla costante.
Quali sono le specifiche tecniche principali?
Le specifiche tecniche devono corrispondere al progetto effettivo delle tubazioni. Tianshun fornisce molteplici configurazioni destinate a coprire diverse condizioni operative industriali.
| Specifica | Gamma o opzione tipica | Scopo ingegneristico |
|---|---|---|
| Configurazione del supporto | Digitare A, B, C, D, E, F, G | Fornisce flessibilità di installazione |
| Dimensione primaverile | N. 0–N. 22 | Soddisfa diversi requisiti di carico |
| Gamma di viaggio | 30, 60, 90, 120, 180 mm | Permette diversi movimenti verticali |
| Carico operativo | 0,2–400 kN | Supporta diversi carichi della pipeline |
| Direzione del movimento | Verso l'alto/verso il basso | Corrisponde allo spostamento termico previsto |
| Variabilità del carico | ≤25% standard | Controlla la variazione della forza di supporto |
| Materiale dell'alloggiamento | Acciaio al carbonio Q235/Q355 | Fornisce resistenza strutturale |
| Trattamento superficiale | Zincato a caldo/verniciato | Migliora la durabilità ambientale |
Poiché le condizioni operative variano da un progetto all'altro, questi valori dovrebbero essere trattati come riferimenti di selezione piuttosto che come sostituti di calcoli ingegneristici specifici del progetto.
Quali sono i componenti principali?
Un supporto a molla variabile normalmente combina diversi componenti meccanici in un unico gruppo di supporto controllato. Ogni parte contribuisce a garantire un funzionamento e un'installazione affidabili.
- Molla elicoidale:L'elemento elastico primario che genera la forza di sostegno.
- Piastre di collegamento superiori e inferiori:Collegare il supporto con l'assieme della tubazione e gli elementi strutturali.
- Indicatore di carico:Fornisce informazioni sulla posizione, sul carico o sullo spostamento della molla.
- Dispositivo di bloccaggio:Aiuta a proteggere la molla durante il trasporto, l'installazione e la messa in servizio.
- Custodia protettiva:Aiuta a proteggere il meccanismo a molla da polvere, acqua piovana e contaminanti ambientali.
Per progetti industriali impegnativi, la selezione dei componenti dovrebbe considerare la temperatura operativa, l'esposizione alla corrosione, le condizioni di carico, i requisiti di manutenzione e l'ambiente di installazione.
Quali sono i principali vantaggi?
Il vantaggio principale di un supporto a molla variabile per tubazioni è la sua capacità di combinare il supporto del carico con un movimento verticale controllato. Ciò lo rende una scelta pratica per molti sistemi di tubazioni termicamente attivi.
- Sfasamento termico controllato:Il meccanismo a molla segue il movimento verticale del tubo senza vincolare completamente la tubazione.
- Variazione prevedibile del carico:La forza di supporto cambia in base alla deflessione della molla all'interno dell'intervallo progettato.
- Ampia selezione di specifiche:Diverse dimensioni delle molle e gamme di corsa consentono agli ingegneri di abbinare la capacità di supporto ai requisiti del progetto.
- Installazione flessibile:Molteplici configurazioni di supporto possono adattarsi a diverse disposizioni strutturali.
- Comodità di manutenzione:I componenti modulari possono semplificare l'ispezione, la sostituzione e la manutenzione.
- Personalizzazione:Per progetti non standard è possibile prendere in considerazione requisiti speciali di carico, spostamento, materiale o dimensioni.
Dove viene utilizzato il supporto a molla variabile?
I supporti a molla variabili sono comunemente considerati per i sistemi di tubazioni industriali in cui si verifica un movimento verticale durante il normale funzionamento. Le applicazioni tipiche includono:
- Condotte del vapore e dell'acqua di alimentazione nelle centrali termoelettriche
- Sistemi di tubazioni della condensa e ausiliari
- Condotte di processo petrolchimico
- Tubazioni di collegamento allo scambiatore di calore
- Sistemi di trasporto di petrolio e gas
- Stazioni di compressione del gas naturale e camere valvole
- Reti di riscaldamento centralizzato
- Impianti di trattamento delle acque e delle acque reflue
- Sistemi di tubazioni navali e offshore
Ad esempio, in una linea di processo ad alta temperatura, il riscaldamento e il raffreddamento ripetuti possono causare la modifica dell'elevazione del tubo. I supporti a molla opportunamente selezionati possono accogliere questo movimento mantenendo il supporto per la tubazione durante tutto il ciclo operativo.
Come dovresti selezionare il giusto supporto a molla?
La selezione corretta inizia con dati di progetto accurati. L'acquisto di un supporto a molla basato solo sulla dimensione nominale del tubo può comportare una capacità di carico o un intervallo di corsa inadeguati.
Gli ingegneri e gli acquirenti devono preparare le seguenti informazioni prima di richiedere un preventivo:
- Carico operativo della pipeline
- Carico installato o freddo
- Carico operativo o caldo
- Spostamento verticale previsto
- Direzione del movimento
- Temperatura operativa
- Peso della tubazione e dell'isolamento
- Luogo di installazione e spazio disponibile
- Materiale richiesto e trattamento superficiale
- Standard e documentazione di progetto applicabili
Fornire informazioni complete consente a un fornitore professionale di supporti a molla variabile di consigliare una configurazione adeguata ed evitare inutili riprogettazioni durante l'installazione.
Perché la qualità della produzione è importante?
Le prestazioni del supporto della molla dipendono fortemente dalla precisione della molla, dalla qualità del materiale, dalla coerenza dimensionale, dalla calibrazione del carico e dalla qualità dell'assemblaggio. I controlli di produzione sono quindi importanti quando il supporto diventa parte di un sistema di tubazioni industriali critico.
Tianshun afferma che il suo processo di produzione comprende l'ispezione delle materie prime, la produzione di molle CNC, il test delle prestazioni delle molle, l'ispezione dimensionale del prodotto finito, la calibrazione del carico e l'ispezione pre-consegna. Il suo sistema di gestione della qualità è certificato ISO 9001:2015, mentre l'azienda dichiara che i suoi prodotti sono conformi agli standard internazionali, inclusi i requisiti CE e API.
Per gli ordini industriali di grandi dimensioni, gli acquirenti dovrebbero anche considerare se il produttore può fornire registrazioni di ispezione, dati di carico, documentazione sui materiali, informazioni dimensionali e supporto tecnico adeguati. Questi documenti possono rendere più tracciabili l'installazione, la messa in servizio e la manutenzione futura.
Come si confronta con altri supporti per tubi?
I supporti a molla variabili non sono destinati a sostituire ogni tipo di supporto per tubi. La soluzione appropriata dipende dall'entità del movimento della tubazione e dalla variazione accettabile della forza di supporto.
| Fattore di confronto | Supporto molla variabile | Supporto per tubi rigidi | Supporto costante della molla |
|---|---|---|---|
| Movimento verticale | Accoglie il movimento controllato | Generalmente limita i movimenti | Accoglie movimenti più ampi |
| Variazione del carico | Moderare | Può cambiare bruscamente con le condizioni di restrizione | Molto basso |
| Applicazione tipica | Sfasamento termico generale | Spostamento minimo | Sistemi sensibili o di grande cilindrata |
| Complessità strutturale | Medio | Basso | Più alto |
| Livello di costo | Medio | Generalmente più basso | Generalmente più alto |
La distinzione chiave è la relazione tra movimento e forza di supporto. Un supporto a molla variabile consente alla forza di supporto di cambiare entro un intervallo definito, mentre un supporto a molla costante è progettato per mantenere una forza di supporto molto più coerente lungo tutta la sua corsa.
Domande frequenti
Qual è la funzione principale di un supporto a molla variabile per la pipeline?
La sua funzione principale è quella di supportare i carichi delle tubazioni consentendo al tempo stesso il movimento verticale controllato causato da dilatazione termica, contrazione, vibrazione o cambiamento delle condizioni operative.
Quando è opportuno utilizzare un supporto a molla variabile invece di un supporto rigido?
Un supporto a molla variabile dovrebbe essere preso in considerazione quando la tubazione deve muoversi verticalmente durante il funzionamento. Un supporto rigido è generalmente più appropriato laddove il movimento è minimo e la contenzione è accettabile.
Qual è la differenza tra supporti a molla variabili e costanti?
Un supporto a molla variabile cambia la sua forza di supporto quando la molla si flette. Un supporto a molla costante è progettato per mantenere una forza di supporto quasi costante per tutta la gamma di corsa specificata, rendendolo utile per le applicazioni in cui la variazione del carico deve essere ridotta al minimo.
Quali informazioni sono necessarie per ordinare un supporto a molla variabile?
Le informazioni importanti normalmente includono carico operativo, carico freddo, carico caldo, spostamento verticale, direzione del movimento, temperatura operativa, condizioni di installazione, spazio disponibile, requisiti dei materiali e standard tecnici applicabili.
Tianshun può fornire soluzioni personalizzate di supporto a molla?
SÌ. Tianshun fornisce prodotti standardizzati e soluzioni personalizzate per capacità di carico speciali, requisiti di viaggio, dimensioni, limitazioni di installazione, materiali e requisiti di trattamento superficiale.
Conclusionee
Una scelta opportunamenteSupporto a molla variabile per pipelinepuò fornire un equilibrio pratico tra il supporto del carico della tubazione e il movimento termico controllato. Consentendo lo spostamento verticale pur mantenendo una forza di supporto prevedibile, può aiutare a gestire lo stress delle tubazioni e proteggere le apparecchiature collegate nei settori della produzione di energia, petrolchimico, petrolio e gas, trattamento delle acque e altre applicazioni industriali. Il modello più adatto deve essere sempre selezionato in base al carico effettivo, allo spostamento, alla temperatura, all'installazione e ai requisiti strutturali. Con configurazioni standardizzate, capacità di personalizzazione, procedure di controllo qualità e supporto tecnico, Tianshun può fornire soluzioni di supporto a molla per un'ampia gamma di progetti di tubazioni industriali. Se stai progettando un nuovo sistema di tubazioni, sostituendo i supporti esistenti o valutando una soluzione di supporto a molla personalizzata,contattacicon i vostri requisiti tecnici per discutere la configurazione e il preventivo appropriati del prodotto.
