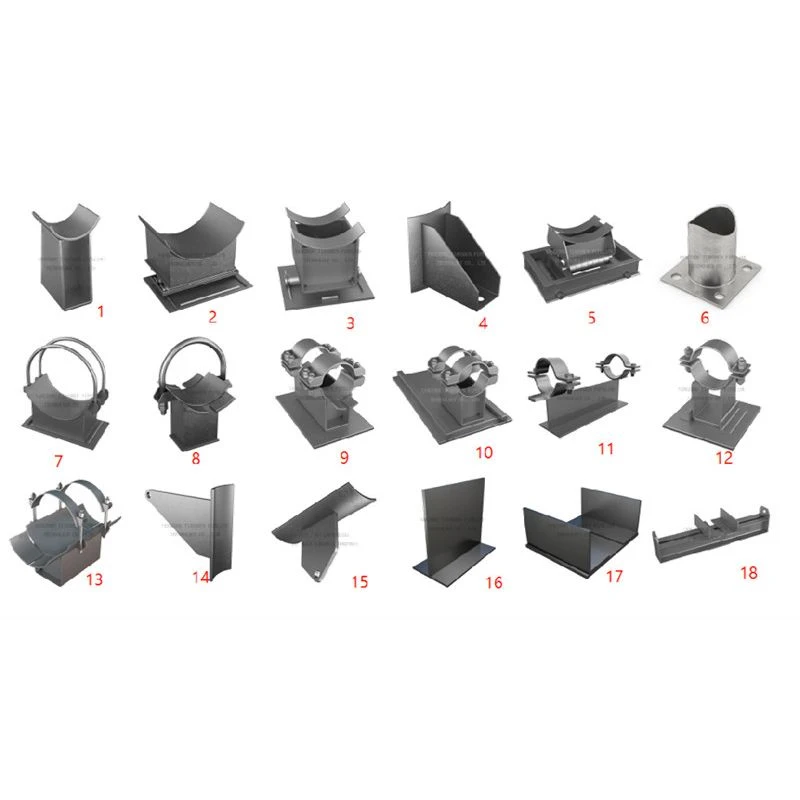

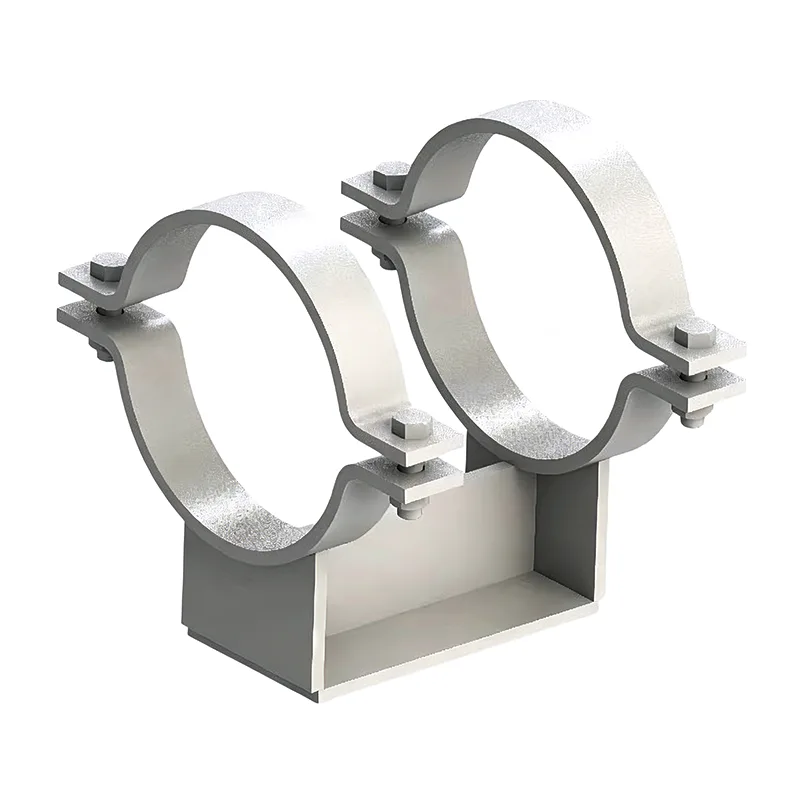

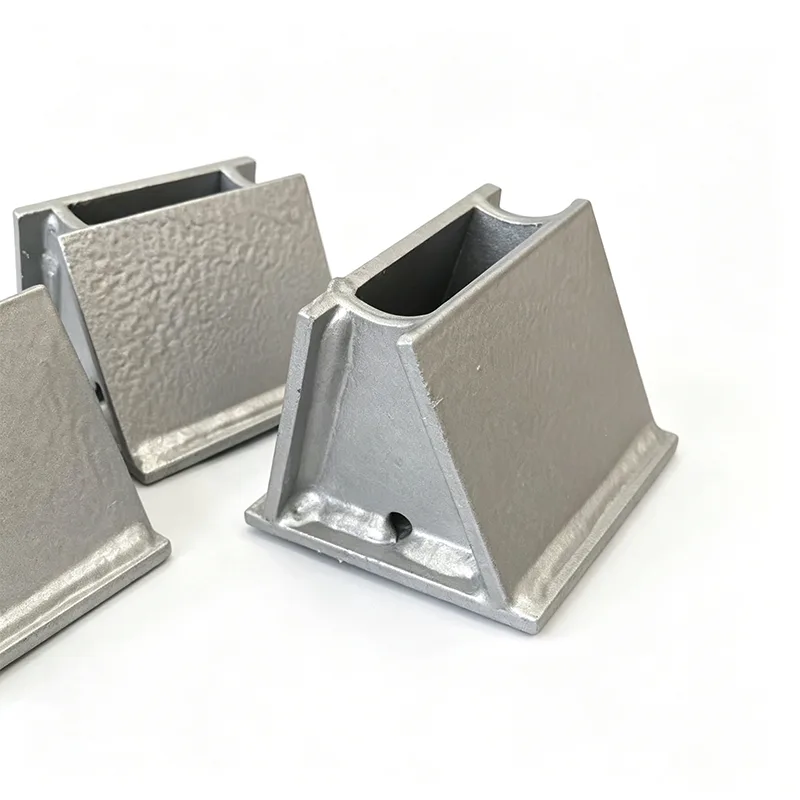

Supporti per pattini per tubi resistenti all'usura per il supporto del carico della conduttura e lo spostamento scorrevole

Una scarpa per tubi è uno di quei componenti che nessuno nota finché non è lì. Si trova saldato sul fondo di un tubo, distribuisce il carico su una trave strutturale o un montante a T e spesso fornisce la superficie di scorrimento che consente al tubo di muoversi assialmente durante i cicli termici. ATianshun, produciamo migliaia di manicotti per tubi ogni anno: per linee di processo, collettori di vapore, tubazioni criogeniche e tutto il resto. Dopo 14 anni di attività, abbiamo imparato che una scarpa per tubi ben progettata non si limita a sostenere il peso: protegge il rivestimento del tubo, preserva la continuità dell'isolamento ed evita che i carichi puntuali ammaccino la parete del tubo.

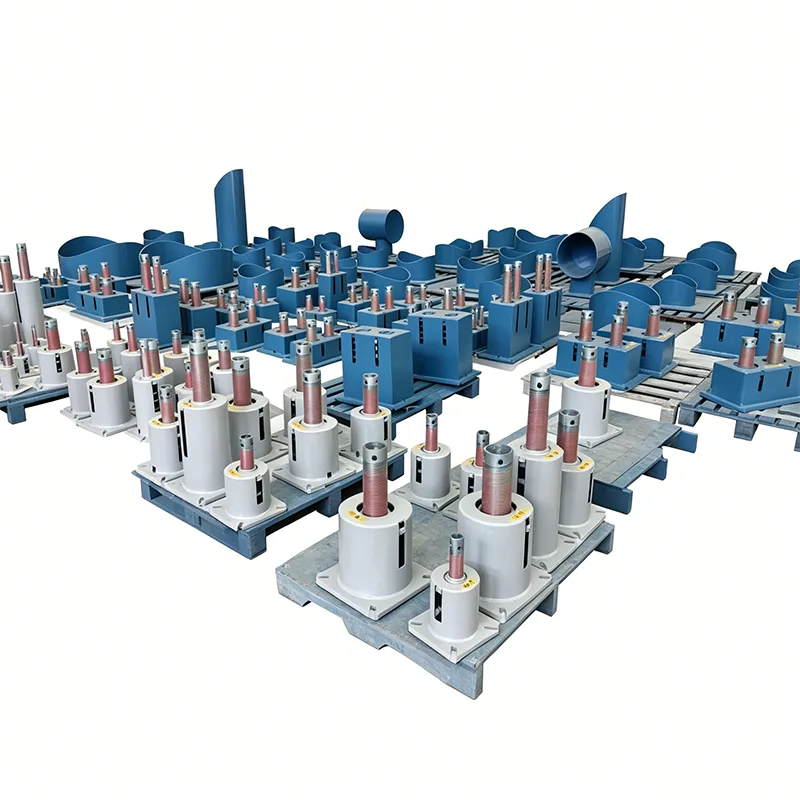

I Supporti per Scarpe da Tubo fanno parte del progetto più ampiosupporti per tubifamiglia, ma sono abbastanza distinti da meritare la propria attenzione al design. Mentre un semplice morsetto o asta di sospensione gestisce il peso morto verticale, una scarpa per tubi gestisce l'interfaccia di contatto. Questa interfaccia si complica rapidamente: un attrito elevato può causare stress nel tubo, un’altezza inadeguata può schiacciare l’isolamento e il materiale sbagliato può portare alla corrosione galvanica. Forniamo regolarmente calzari per tubi che funzionano in tandem congrucce a mollasopra o con supporti per tubi preisolati su linee fredde dove l'isolamento termico è fondamentale.

Possiamo anche fornire PTFE legato su una piastra di supporto in acciaio inossidabile per applicazioni di scorrimento a carico elevato. Il coefficiente di attrito è generalmente compreso tra 0,05 e 0,10 per il PTFE lubrificato, che è il valore utilizzato dalla maggior parte degli ingegneri che lavorano sulle tubazioni nelle loro analisi di flessibilità.

Standard che seguiamo

Le calzature per tubi sono fabbricate secondo gli stessi standard di supporto delle tubazioni che applichiamo alla nostra gamma completa di prodotti:

ANSI/MSS SP‑58 – Materiali e progettazione dei supporti dei tubi

ASME B31.3 / B31.1 – Tubazioni di processo e di alimentazione

EN 1090 – Fabbricazione di acciaio strutturale (per progetti con marchio CE)

GB/T 17116 – Standard cinese per supporti per tubi

Il nostro sistema di qualità di fabbrica è certificato ISO 9001:2015 e possiamo fornire la certificazione completa dei materiali EN 10204 3.1 per ogni lotto di scarpe.

Domande frequenti

Q1: Quale altezza dovrebbe essere la mia scarpa da pipa?

L'altezza della scarpa è determinata dallo spessore dell'isolamento più una distanza di 10–25 mm. Ad esempio, un tubo con 100 mm di isolamento in lana minerale richiederebbe in genere un'altezza della scarpa di 120–125 mm per mantenere l'isolamento lontano dall'acciaio di supporto. Lo calcoleremo dalle specifiche delle tubazioni se ci fornisci le dimensioni del tubo e il programma di isolamento.

Q2: Quando è necessaria una piastra scorrevole in PTFE sulla scarpa e quando posso semplicemente saldare una base in acciaio al carbonio?

Se si prevede che il tubo si muova assialmente sotto l'espansione termica, una superficie di scorrimento in PTFE o acciaio inossidabile lucidato riduce l'attrito e i conseguenti carichi di reazione sugli ugelli dell'apparecchiatura. I punti fissi o di ancoraggio non necessitano di piastra scorrevole. Il rapporto sullo stress del tubo ti dirà quali supporti sono scorrevoli e quali sono fissi.

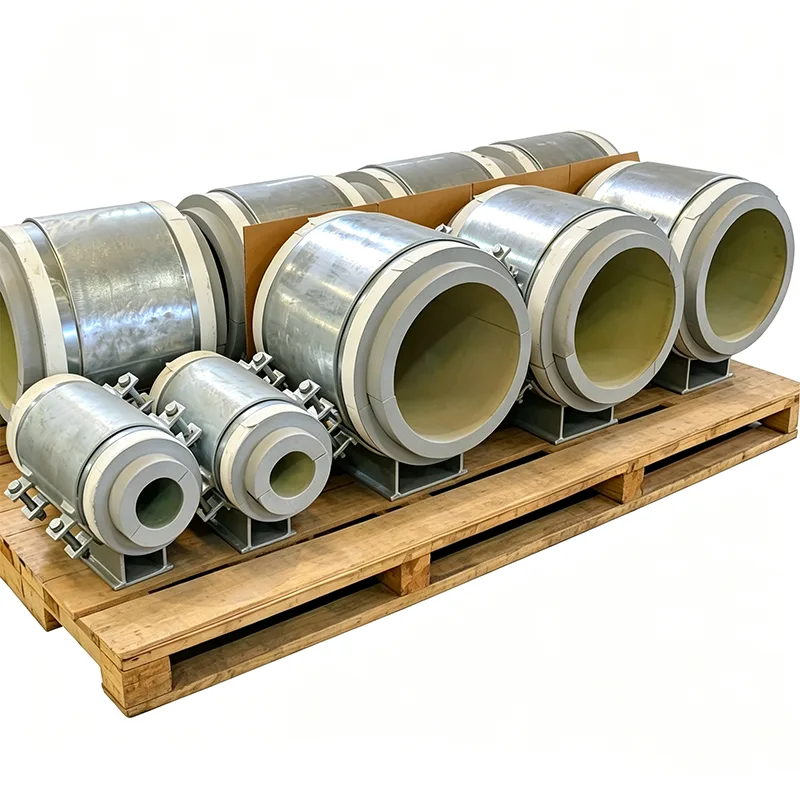

Q3: Potete fornire calzari per tubi preisolati per il servizio criogenico?

SÌ. Produciamo scarpe con un blocco isolante in schiuma rigida o vetro cellulare incollato alla sella in acciaio. La piastra di base si estende sotto l'isolamento e l'intero gruppo è progettato per prevenire il trasferimento di freddo e la condensa. Questi sono comunemente specificati per le linee di GNL, etilene e acqua refrigerata.

Q4: Qual è il tempo di consegna per le scarpe da tubo personalizzate?

Scarpe semplici in acciaio al carbonio senza PTFE: 12–18 giorni. Scarpe con cuscinetti in PTFE incollati o hardware in acciaio inossidabile: 20–25 giorni. Le scarpe di grande diametro per tubi da 24" o più potrebbero richiedere un po' più di tempo. Confermeremo il programma esatto con il tuo preventivo.

Q5: Hai bisogno di disegni o puoi progettare la scarpa partendo dai dati di base?

Entrambi funzionano. Se hai un disegno di scarpa standard, lo realizzeremo esattamente su quello. Se disponi solo delle dimensioni del tubo, dello spessore dell'isolamento e del carico, possiamo proporre un progetto per la tua approvazione, senza costi di progettazione per le configurazioni standard.

Controllo qualità su ogni scarpa

Anche se una scarpa per tubi sembra semplice, eseguiamo un processo di controllo qualità coerente:

Controllo del materiale rispetto ai numeri di colata e ai certificati del mulino

Verifica dimensionale del raggio della sella per garantire il corretto adattamento al diametro esterno del tubo

Ispezione visiva delle saldature, con PT o MT disponibile se richiesto

Controllo dell'integrità del legame sui cuscinetti in PTFE (tap test e visivo)

Controllo dimensionale finale: altezza, planarità della piastra di base, spaziatura dei fori dei bulloni

Ispezione del rivestimento

Ogni scarpa o lotto di scarpe è contrassegnato da un numero univoco che fa riferimento incrociato al tuo elenco di supporto. Puoi percorrere il pacco e abbinare ogni pezzo all'isometrico senza aprire un disegno.

Opzioni di personalizzazione che gestiamo spesso

Le scarpe per tubi standard sono per noi un punto di partenza. Li modifichiamo regolarmente per lavori specifici:

Piastre di base estese per travi ad ali larghe

Pattini angolari per pipe rack inclinati

Pattini a guscio diviso per il retrofit su linee esistenti senza tagliare

Selle in lega per alte temperature (ad esempio P11, P22) per tubazioni di forni e reformer

Piastre a doppia slitta con battute laterali per pattini a scorrimento guidato

Design di scarpe resistenti al fuoco con rivestimento intumescente o inserti in lana minerale

Più informazioni ci fornisci sull'installazione, meglio possiamo personalizzare la scarpa per evitare successive modifiche al sito.

Cose che abbiamo imparato dal campo

Sulle linee ad alta temperatura, consentire sempre l'espansione del tubo quando si posiziona la saldatura del pattino. Una scarpa saldata nella posizione sbagliata durante l'installazione a freddo può staccarsi dall'acciaio di supporto quando la linea si riscalda.

I cuscinetti in PTFE devono essere protetti durante la sabbiatura e la verniciatura in cantiere. Di solito li mascheriamo, ma un promemoria per il personale del sito non fa mai male.

Se la scarpa poggia su una struttura zincata, è preferibile una superficie di contatto in acciaio inossidabile o PTFE per evitare l'infragilimento dello zinco e la corrosione irregolare.

Per tubi di grandi dimensioni e a pareti spesse, una scarpa a sella completa distribuisce il carico meglio di una scarpa a barra piatta e riduce il rischio di sollecitazioni eccessive locali delle pareti del tubo. Possiamo eseguire un calcolo rapido se condividi la pianificazione e il carico dei tubi.

Perché Tianshun per le scarpe da pipa?

I portatubi sono i cavalli di battaglia non celebrati di un sistema di tubazioni e li trattiamo con il rispetto che meritano. Ogni scarpa che spediamo è fabbricata internamente dal nostro inventario di piastre di acciaio, tubi e sezioni strutturali. Ciò significa che controlliamo la qualità dalla materia prima alla vernice finale. Significa anche che possiamo reagire rapidamente quando un progetto aggiunge 50 scarpe extra all'ultimo minuto.

Abbiamo fornito calzature per tubi per impianti di metanolo, impianti galleggianti di GNL, reti di teleriscaldamento e linee di servizi farmaceutici puliti. Oltre il 70% della nostra attività deriva da ordini ripetuti perché le nostre scarpe si adattano al tubo, scivolano quando dovrebbero e non si arrugginiscono nel primo anno.

Se il tuo progetto necessita di supporti per tubi, supporti per tubi preisolati o un pacchetto completo di supporti a molla e ganci, inviaci il tuo programma di supporto o i disegni standard. Forniremo un preventivo diretto in fabbrica, prezzi competitivi e una tempistica di consegna su cui puoi pianificare. Una visita alla nostra fabbrica di Yangzhou è la benvenuta in qualsiasi momento: vedrai esattamente come tagliamo, saldiamo e rifiniamo ogni scarpa prima della partenza.
