Supporto appendiabiti a mollasvolge un ruolo fondamentale nel controllo del peso dei tubi, del movimento termico e delle vibrazioni nei complessi sistemi di tubazioni industriali. Tianshun fornisce soluzioni di sospensione a molla progettate con valori di carico da 10 N a 100.000 N e capacità di spostamento fino a 200 mm, supportando applicazioni in impianti energetici, petrolchimici, GNL, raffinerie, riscaldamento, farmaceutici e di trasformazione alimentare.
Un supporto a molla adeguatamente selezionato consente al sistema di tubazioni di muoversi in sicurezza al variare della temperatura operativa mantenendo un supporto verticale controllato. A differenza dei supporti rigidi, i sistemi a molla possono adattarsi all'espansione e alla contrazione termica, distribuire i carichi in modo più efficace e contribuire a ridurre lo stress trasferito ai tubi e alle apparecchiature collegate. Tianshun produce gruppi di supporti a molla utilizzando acciai per molle come 60Si2MnA e 50CrVA, con opzioni per alloggiamenti in acciaio al carbonio, rivestimenti protettivi, connessioni personalizzate e requisiti di carico e spostamento specifici del progetto. Comprendere la struttura, il principio di funzionamento, le specifiche, i requisiti di test e le condizioni di applicazione è essenziale quando si seleziona un supporto per una pipeline industriale.
Sommario
Cos'è un supporto per gancio a molla?
Come funziona un supporto per gancio a molla?
Quali sono i componenti principali?
Quali sono i principali vantaggi prestazionali?
Quali parametri tecnici dovrebbero controllare gli ingegneri?
Dove vengono utilizzati i supporti a molla?
Supporto a molla variabile o costante
Come vengono testati i supporti dei ganci a molla?
Come dovresti selezionare il giusto supporto?
Ottieni una soluzione personalizzata per ganci a molla

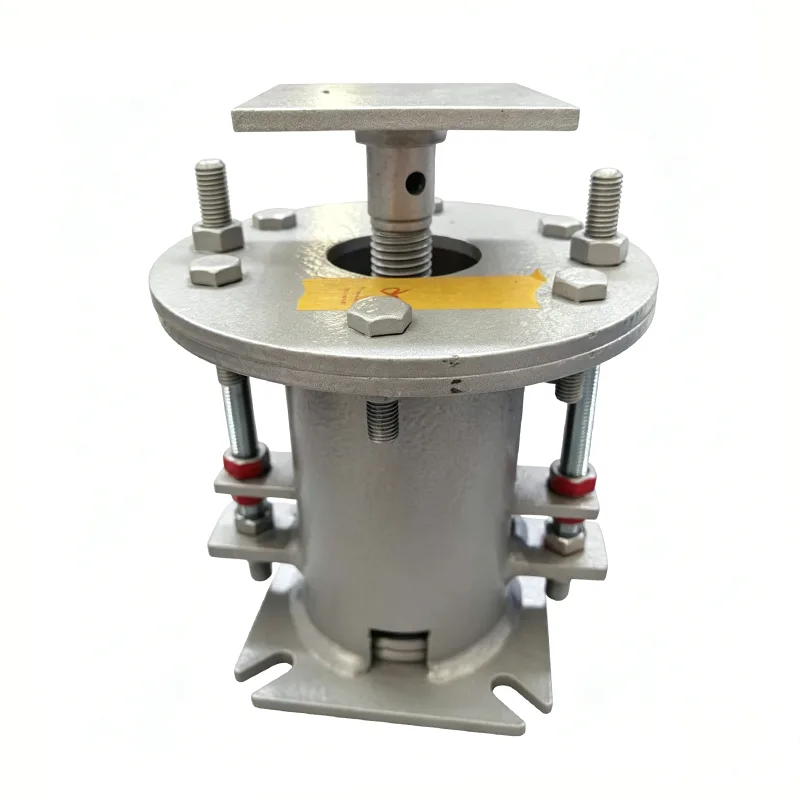

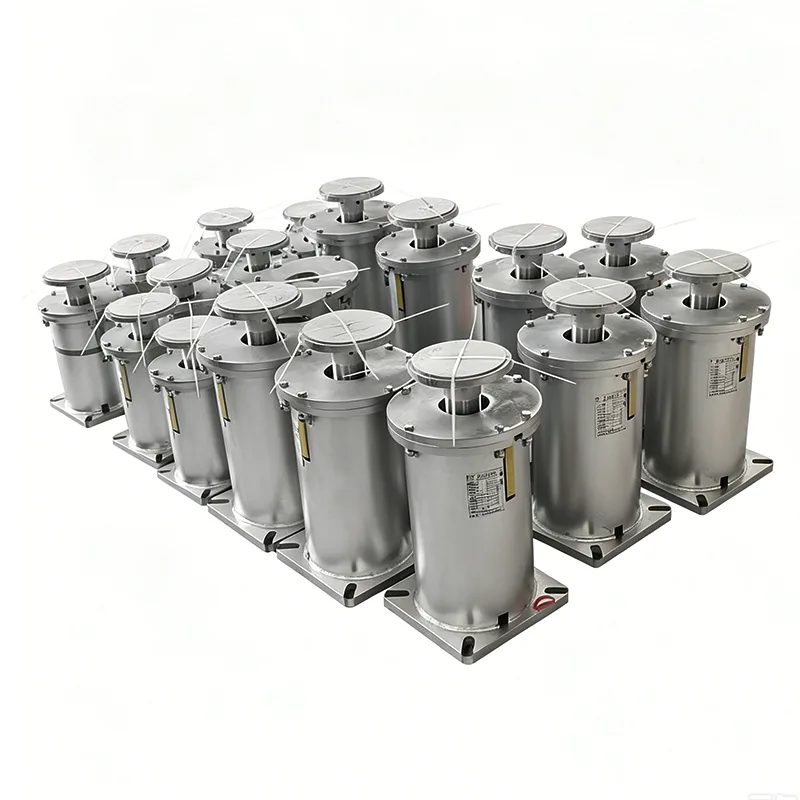

Cos'è un supporto per gancio a molla?
Un supporto a molla è un supporto meccanico per tubazioni progettato per sostenere il peso di una tubazione consentendo al tempo stesso un movimento verticale controllato. Utilizza il comportamento elastico di una molla per adattarsi al movimento generato da variazioni di temperatura, carichi operativi e altre condizioni di servizio.
Quando un tubo di processo si riscalda, può espandersi e spostarsi dalla sua posizione fredda. Quando si raffredda, il tubo si contrae. Un supporto rigido può limitare questo movimento e potenzialmente creare ulteriore stress sul tubo. Un supporto a molla adeguatamente progettato fornisce forza di supporto consentendo al tempo stesso al tubo di muoversi entro il raggio di corsa progettato.
Ciò rende i supporti a molla particolarmente utili per linee di vapore, tubazioni di processo ad alta temperatura, sistemi di generazione di energia, impianti petrolchimici, raffinerie e altre installazioni in cui lo spostamento termico deve essere considerato durante la progettazione delle sollecitazioni delle tubazioni.
Per i progettisti, il supporto non dovrebbe essere selezionato semplicemente in base alla dimensione nominale del tubo. È necessario valutare il carico operativo, i carichi caldi e freddi, il movimento previsto, la direzione di installazione, la temperatura, le dimensioni di connessione e gli standard di progettazione applicabili.
Come funziona un supporto per gancio a molla?
Il principio di funzionamento di base è semplice: il gruppo molla genera una forza di supporto controllata consentendo allo stesso tempo lo spostamento verticale del tubo.
- Il carico del tubo viene trasferito:La staffa trasferisce parte del peso del tubo e del carico operativo alla struttura portante.
- I cambiamenti di temperatura causano movimento:Quando la tubazione si riscalda o si raffredda, l'espansione o la contrazione termica provocano un movimento verticale.
- La primavera risponde:La molla si comprime o si estende a seconda della direzione e dell'entità del movimento.
- Il movimento rimane controllato:Il supporto consente lo spostamento progettato invece di forzare il tubo in una posizione fissa.
- Il carico è distribuito:La corretta selezione del supporto aiuta a prevenire un eccessivo carico localizzato sui supporti dei tubi e sulle apparecchiature collegate.
Nella progettazione pratica delle tubazioni, il supporto a molla funziona come parte di un sistema di supporto più ampio. Scarpe per tubi, supporti rigidi, guide, ancoraggi e altri componenti possono essere utilizzati insieme in base all'analisi delle sollecitazioni delle tubazioni e ai requisiti del progetto.
Quali sono i componenti principali?
L'affidabilità di un supporto a molla dipende dall'interazione tra il gruppo molla, l'alloggiamento, il meccanismo di regolazione e l'hardware di connessione. Una configurazione tipica include i seguenti componenti:
| Componente | Funzione primaria | Materiale o caratteristica tipica |
|---|---|---|
| Assemblea primaverile | Fornisce una forza di supporto controllata e consente il movimento | Acciaio per molle 60Si2MnA o 50CrVA |
| Alloggiamento | Protegge e posiziona il gruppo molla | Acciaio al carbonio Q235B o Q345B |
| Vite di regolazione | Permette la regolazione del carico e dell'altezza durante l'installazione | Costruzione in acciaio specifica per il progetto |
| Asta appendiabiti e accessori | Collega il supporto alla tubazione e alla struttura | Selezionato in base ai requisiti del progetto |
| Indicatore di spostamento | Mostra la posizione effettiva del movimento | Indicazione calibrata chiaramente visibile |
Le dimensioni di connessione e gli accessori possono essere personalizzati quando le configurazioni standard non corrispondono alle condizioni di installazione. Ciò è particolarmente importante per progetti di retrofit o rack per tubi complessi in cui lo spazio di installazione disponibile è limitato.
Quali sono i principali vantaggi prestazionali?
Compensazione del movimento termico
Il vantaggio principale è la capacità di assecondare il movimento verticale del tubo causato dalle variazioni di temperatura. I design standard dei supporti a molla di Tianshun possono fornire opzioni di spostamento nominale di 50, 80, 120, 150 e 200 mm, a seconda della configurazione selezionata.
Supporto del carico controllato
Le tubazioni industriali possono diventare notevolmente più pesanti durante il funzionamento a causa dei fluidi di processo, dell'isolamento e delle mutevoli condizioni di servizio. Un gruppo molla correttamente specificato aiuta a mantenere un supporto controllato durante tutto il ciclo operativo.
Trasmissione delle vibrazioni ridotta
Le disposizioni supportate da molle possono aiutare a ridurre la trasmissione diretta delle vibrazioni del tubo agli elementi strutturali. Ciò può essere utile per apparecchiature rotanti, sistemi a vapore, apparecchiature di processo e altre installazioni in cui il controllo delle vibrazioni è importante.
Flessibilità di installazione
I meccanismi di regolazione consentono agli installatori di ottimizzare la posizione e il carico del supporto durante l'installazione. Ciò può semplificare l'allineamento sul campo rispetto a una disposizione di supporto completamente rigida.
Adattabilità a diversi progetti
I gruppi di supporti a molla possono essere progettati in base a carichi, requisiti di viaggio, materiali, tipi di connessione e condizioni ambientali diversi. Tianshun fornisce anche soluzioni personalizzate per requisiti speciali di carico, spostamento, temperatura e connessione.
Quali parametri tecnici dovrebbero controllare gli ingegneri?
Prima di ordinare un supporto a molla, gli ingegneri dovrebbero stabilire le effettive condizioni operative piuttosto che selezionare un'unità solo in base al diametro del tubo. Particolarmente importanti sono le seguenti specifiche:
| Parametro | Gamma di riferimento di Tianshun | Perché è importante |
|---|---|---|
| Carico di lavoro | 10 N–100.000 N | Determina la capacità di supporto richiesta |
| Cilindrata nominale | 50–200 mm | Deve accogliere il movimento previsto del tubo |
| Temperatura operativa | Da -20°C a +450°C | Influisce sulla scelta del materiale e della molla |
| Materiale primaverile | 60Si2MnA / 50CrVA | Supporta le prestazioni meccaniche e di fatica |
| Materiale dell'alloggiamento | Q235B/Q345B | Fornisce protezione strutturale e supporto |
| Trattamento superficiale | Rivestimento epossidico ricco di zinco/zincatura a caldo | Migliora la protezione dalla corrosione |
| Standard applicabili | ANSI/HG 20644, GB/T 17116, DIN 2545 | Aiuta ad allineare il prodotto alle specifiche del progetto |
Per i progetti EPC internazionali, gli ingegneri possono anche specificare standard specifici del progetto, certificati dei materiali, requisiti di ispezione o testimonianza di terzi. Questi requisiti dovrebbero essere confermati prima dell'inizio della produzione.
Dove vengono utilizzati i supporti a molla?
I supporti a molla sono adatti per tubazioni industriali dove il supporto del carico deve coesistere con un movimento termico controllato. Le applicazioni comuni includono:
- Tubazioni vapore e acqua per centrale termoelettrica
- Sistemi di tubazioni ausiliarie per centrali nucleari
- Condotte di processo petrolchimico
- Forno della raffineria di petrolio e tubazioni a colonna
- Condotte terminali GNL e GPL
- Reti di riscaldamento urbano
- Tubazioni per processi farmaceutici
- Tubazioni sanitarie per l'industria alimentare
- Linee di vapore ad alta temperatura e alta pressione
Per gli impianti chimici e petrolchimici, la protezione della superficie e la selezione dei materiali possono essere particolarmente importanti perché il supporto può essere esposto a umidità, atmosfere corrosive o temperature operative impegnative.
Supporto a molla variabile e costante: qual è la differenza?
Una delle decisioni più importanti nella progettazione del supporto della tubazione è se l'applicazione richiede una configurazione della molla variabile o costante.
| Confronto | Supporto molla variabile | Supporto costante della molla |
|---|---|---|
| Forza di supporto | Cambia con il movimento della primavera | Progettato per rimanere approssimativamente costante |
| Uso tipico | Movimento termico moderato | Grandi movimenti o requisiti rigorosi di cambio di carico |
| Considerazione sulla progettazione | Variazione di carico ammissibile | Costanza del carico durante tutta la corsa |
| Applicazione tipica | Tubazioni generali di processo e di utilità | Collegamenti principali del vapore e delle apparecchiature sensibili |
Un supporto a molla variabile può essere appropriato laddove la variazione della forza di supporto rimane accettabile nell'ambito del progetto di sollecitazione della tubazione. È possibile prendere in considerazione una disposizione a molla costante laddove l'apparecchiatura collegata presenta variazioni di carico consentite più strette o dove è prevista una corsa verticale sostanziale.
La scelta corretta dovrebbe basarsi sull'analisi delle sollecitazioni delle tubazioni del progetto, sulle condizioni di carico caldo e freddo, sulla direzione del movimento e sulle limitazioni degli ugelli dell'apparecchiatura.
Come vengono testati i supporti dei ganci a molla?
La garanzia della qualità è particolarmente importante perché un supporto a molla è un componente portante. I test dovrebbero verificare non solo le dimensioni esterne ma anche le condizioni del materiale, le prestazioni della molla, il comportamento del carico e il rivestimento protettivo.
Le attività tipiche di ispezione e test includono:
- Controllo visivo e dimensionale
- Identificazione positiva del materiale (PMI), dove richiesto
- Test di durezza
- Test con particelle magnetiche o test con liquidi penetranti, ove applicabile
- Prova di carico della molla
- Verifica della curva carico-spostamento
- Controllo dello spessore del rivestimento
- Ispezione finale dell'assemblaggio
I rapporti sui test di fabbrica e i rapporti sui test sui materiali possono essere forniti per gli ordini applicabili. Per i progetti che richiedono ulteriori verifiche, è possibile organizzare anche ispezioni di terze parti, prove assistite, prove sui materiali, NDT di saldatura o ispezioni pre-imbarco in base ai requisiti contrattuali.
Come dovresti selezionare il giusto supporto per gancio a molla?
La scelta corretta inizia dai dati tecnici. Un pacchetto di specifiche utile dovrebbe includere le seguenti informazioni:
- Dimensioni e configurazione del tubo
- Carichi operativi e installati
- Condizioni di carico caldo e freddo
- Spostamento verticale previsto
- Direzione del movimento
- Temperatura operativa e di progetto
- Disposizione di montaggio richiesta
- Dimensioni di connessione
- Requisiti dei materiali e del rivestimento
- Standard di progettazione e ispezione applicabili
Per i sistemi complessi, fornire la sollecitazione isometrica delle tubazioni o il relativo programma di supporto può migliorare significativamente la precisione della selezione dei pendini. Gli ingegneri possono quindi valutare se è appropriata una molla variabile, una molla costante o un'altra disposizione di supporto.
Quando le dimensioni standard non sono adatte, le soluzioni personalizzate di supporti a molla possono includere capacità di carico speciali, connessioni non standard, dimensioni di installazione personalizzate, materiali resistenti alla corrosione e progetti per ambienti ad alta o bassa temperatura.
Domande frequenti sul supporto del gancio a molla
1. Qual è lo scopo principale di un supporto a molla?
Il suo scopo principale è supportare i carichi delle tubazioni consentendo al tempo stesso il movimento verticale controllato causato dall'espansione e dalla contrazione termica. Può anche aiutare a ridurre la trasmissione delle vibrazioni e a mantenere una condizione di supporto più stabile durante il funzionamento.
2. Quale intervallo di carico possono gestire i supporti del gancio a molla Tianshun?
La gamma di prodotti standard di riferimento copre carichi di lavoro da 10 N a 100.000 N. La scelta effettiva dipende dalle condizioni operative del tubo, dai requisiti di carico, dalla corsa e dai dati di progettazione.
3. Quanto spostamento può sopportare il supporto a molla?
Le opzioni di spostamento nominale standard includono 50 mm, 80 mm, 120 mm, 150 mm e 200 mm. È possibile valutare esigenze di corsa personalizzate in base al movimento effettivo delle tubazioni.
4. Quali materiali vengono comunemente utilizzati per il montaggio della molla?
I materiali comuni per le molle includono 60Si2MnA e 50CrVA. I materiali dell'alloggiamento possono includere acciaio al carbonio Q235B e Q345B, mentre il trattamento superficiale può utilizzare rivestimenti epossidici ricchi di zinco o zincatura a caldo.
5. Quando dovrebbe essere considerato un supporto a molla costante?
È possibile prendere in considerazione un supporto a molla costante quando la tubazione subisce un movimento verticale sostanziale o quando l'apparecchiatura collegata richiede che la forza di supporto rimanga approssimativamente costante per tutta la corsa progettata. La selezione finale dovrebbe seguire l'analisi delle sollecitazioni delle tubazioni e i requisiti del progetto.
6. I supporti a molla possono essere personalizzati?
SÌ. La personalizzazione può coprire requisiti di carico e spostamento, selezione dei materiali, tipi di connessione, dimensioni di installazione, condizioni ambientali e altri requisiti specifici del progetto.
Ottieni una soluzione personalizzata per ganci a molla
Un sistema di supporto a molla affidabile inizia con dati tecnici accurati, selezione di materiali adeguati, produzione controllata e test documentati. Tianshun combina l'esperienza nella produzione di supporti a molla con servizi di ingegneria personalizzati per applicazioni di tubazioni industriali. Se stai pianificando un progetto energetico, petrolchimico, di raffineria, di GNL, di riscaldamento, farmaceutico o di tubazioni di altro tipo, condividi i requisiti di carico, spostamento, temperatura, connessione e quantità con il team di ingegneri. Ulteriori informazioni sul supporto del gancio a molla Tianshun ocontattaciper una raccomandazione e un preventivo specifici per il progetto.
