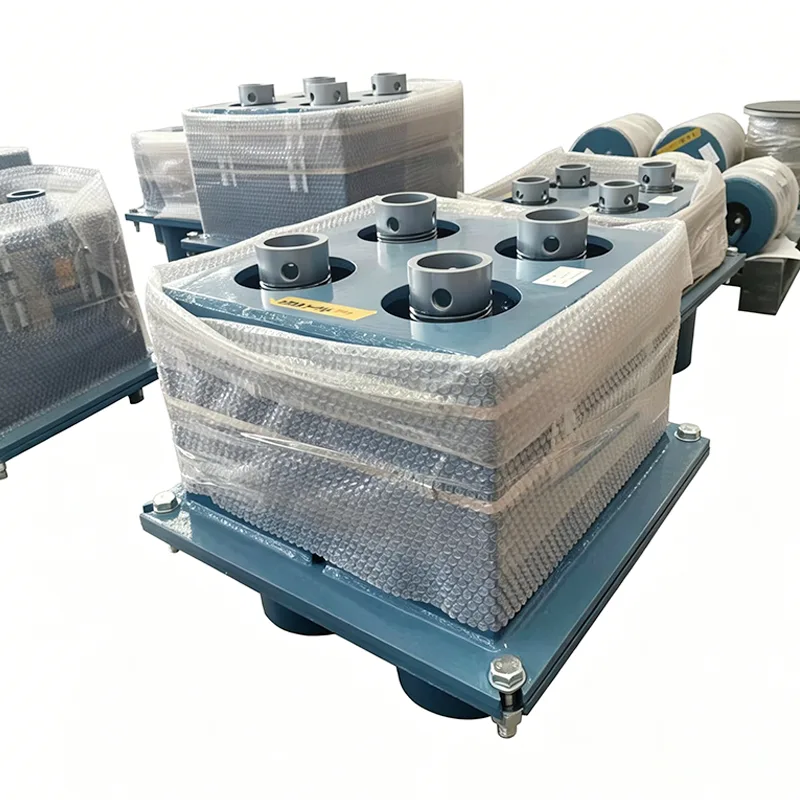

Supporto molla variabile petrolchimico

I sistemi di tubazioni negli impianti petrolchimici funzionano a lungo termine in ambienti ad alta temperatura, alta pressione, altamente corrosivi e infiammabili/esplosivi e richiedono 3-5 anni di funzionamento continuo senza interruzioni. In tali condizioni, i normali supporti delle molle industriali sono soggetti a frattura per fatica della molla, perforazione per corrosione dell'alloggiamento e collegamenti allentati. Questi problemi non solo causano una concentrazione di stress nelle condutture che porta a fughe di notizie, ma possono anche provocare chiusure impreviste degli impianti, con conseguenti perdite economiche di decine di milioni di yuan.

Affrontando questi rischi specifici del settore, abbiamo sviluppato il supporto a molla variabile petrolchimico dedicato, che è completamente adattato ai severi requisiti dell'industria petrolchimica dai materiali e dalla struttura ai processi di produzione.

Posizionamento del prodotto principale

Il supporto a molla variabile petrolchimico è un prodotto elastico di supporto per tubazioni progettato esclusivamente per impianti petrolchimici. Assorbe lo spostamento verticale causato dall'espansione e dalla contrazione termica della tubazione attraverso la deformazione elastica delle molle, trasmettendo uniformemente i carichi della tubazione alle strutture civili.

La Yangzhou Tianshun Pipeline è entrata nel campo del supporto delle condutture petrolchimiche nel 2012. Negli ultimi 14 anni, abbiamo fornito più di 1,2 milioni di set di prodotti a oltre 280 progetti di raffinazione, etilene e GNL in tutto il mondo, con prestazioni del prodotto verificate in condizioni di lavoro effettive per un massimo di 12 anni.

Specifiche Tecniche del Prodotto

Sistema di abbinamento dei materiali graduati e produzione di precisione

Soluzione di adattamento dei materiali a tre livelli

In base al grado di corrosione e ai requisiti di temperatura delle diverse condizioni di lavoro, abbiamo stabilito un sistema di materiali graduati per supporti a molla variabili petrolchimici per evitare una progettazione eccessiva o prestazioni insufficienti:

▶  Grado base: alloggiamento Q345B + molla 60Si2MnA, adatto per tubazioni di servizi a temperatura normale senza forte corrosione

▶  Grado avanzato: alloggiamento in acciaio inossidabile 304 + molla 50CrVA con trattamento di zincatura a caldo, adatto per corrosione media e tubazioni di processo inferiori a 300 ℃

▶  Grado speciale: alloggiamento 316L/Hastelloy + molla in lega ad alta temperatura a base di nichel, adatta per condizioni di forte corrosione, 550 ℃ di alta temperatura o -196 ℃ di bassa temperatura

Controllo dei processi di produzione chiave

Tutti i prodotti adottano processi produttivi CNC standardizzati, con tracciabilità al 100% delle procedure principali:

▶  Avvolgimento della molla: utilizzando macchine per molle CNC importate dalla Germania, gli errori di passo e diametro della molla sono controllati entro 0,1 mm

▶  Trattamento termico: adozione della tempra sotto vuoto + tre processi di rinvenimento per eliminare completamente lo stress interno della molla, migliorando la resistenza alla fatica del 60%

▶  Saldatura: utilizzo della saldatura ad arco di argon, con test con liquidi penetranti al 100% sulle saldature per garantire l'assenza di porosità, crepe o altri difetti

▶  Trattamento superficiale: tre processi di sabbiatura e rimozione della ruggine + primer epossidico ricco di zinco + finitura fluorocarburica, con spessore totale del rivestimento ≥ 120μm

Differenze fondamentali rispetto ai supporti per uso generale

Scenari applicativi tipici

I supporti a molla variabili nel settore petrolchimico sono ampiamente utilizzati nelle installazioni chiave dell'intera catena dell'industria petrolchimica:

▶  Condotte per la trasmissione di petrolio greggio e prodotti petroliferi in unità di distillazione atmosferica e sotto vuoto

▶  Olio e gas di reazione, condotte di circolazione del catalizzatore in unità di cracking catalitico di fluidi

▶  Gas di cracking ad alta temperatura ed etilene a bassa temperatura nelle unità di cracking dell'etilene

▶  Condutture di idrogeno e prodotti petroliferi ad alta pressione nelle unità di idrofining

▶  Gasdotti di gas naturale liquefatto e BOG nei terminali GNL

▶  Condotte di ingresso/uscita e antincendio nei serbatoi di stoccaggio dell'olio prodotto

Controllo di qualità dell'intero processo

Abbiamo istituito un sistema di qualità a circuito chiuso dalla progettazione al servizio post-vendita per garantire che ogni supporto a molla variabile petrolchimico soddisfi i più elevati standard di sicurezza dell'industria petrolchimica:

▶  Controllo della progettazione: utilizzando il software CAE per l'analisi delle sollecitazioni e l'ottimizzazione strutturale, tutti gli schemi di progettazione vengono sottoposti a revisione a tre livelli

▶  Controllo delle materie prime: tutto l'acciaio proviene da acciaierie leader come Baosteel e Angang, con ogni lotto sottoposto ad analisi spettrale e test sulle proprietà meccaniche

▶  Controllo della produzione: vengono stabiliti punti di controllo della qualità per i processi chiave, con ispettori della qualità a tempo pieno che monitorano e registrano tutto

▶  Controllo pre-imbarco: ogni unità viene sottoposta a test di carico a corsa completa e calibrazione dello spostamento, con rilascio di rapporti sui materiali, rapporti di prova e certificati di conformità

▶  Controllo post-vendita: periodo di garanzia di 12 mesi con riparazione o sostituzione gratuita dei prodotti difettosi e supporto tecnico a vita

Il nostro sistema di gestione della qualità è certificato ISO 9001:2015 e tutti i prodotti sono conformi agli standard internazionali tra cui CE, API e ATEX.

Servizi Tecnici Esclusivi

▶  Valutazione gratuita delle condizioni di lavoro e calcolo della selezione: fornitura di analisi dello stress professionale e soluzioni di selezione di supporto/ganci in base ai parametri della tubazione e alle condizioni di lavoro

▶  Personalizzazione del prodotto non standard: servizi di progettazione individuale per requisiti speciali di carico, spostamento o spazio di installazione

▶  Guida all'installazione in loco: invio di tecnici certificati per guidare l'installazione e la messa in servizio in loco

▶  Servizio di ispezione regolare: fornitura di servizi di ispezione e manutenzione trimestrali per i clienti che collaborano annualmente

▶  Risposta di emergenza per i pezzi di ricambio: creazione di un magazzino di pezzi di ricambio dedicato per garantire che i pezzi di ricambio di emergenza vengano spediti entro 24 ore

Domande frequenti (FAQ)

D: I vostri supporti a molla variabili petrolchimici possono essere personalizzati con materiali speciali?

R: Sì. Oltre al sistema di materiali standard a tre livelli, possiamo fornire personalizzazioni con leghe speciali come Hastelloy C276, Monel 400 e Inconel 625 per adattarsi a condizioni estreme come forte corrosione e temperature ultra elevate. Il tempo di consegna per i prodotti in materiali speciali è solitamente di 45-60 giorni, consultare il nostro team di vendita per i dettagli.

D: Questo prodotto è in grado di soddisfare i requisiti di funzionamento continuo e non-stop di 3-5 anni degli impianti petrolchimici?

R: Sì. I nostri supporti a molla variabili petrolchimici hanno superato 150.000 cicli di fatica e hanno funzionato continuamente fino a 12 anni senza guasti nelle condizioni di lavoro effettive. Tutti i prodotti adottano una doppia struttura anti-allentamento e un design completamente sigillato, prevenendo efficacemente l'allentamento e la corrosione durante il funzionamento, soddisfacendo pienamente i requisiti operativi a lungo termine.

D: Quali documenti di ispezione sono inclusi in ciascun prodotto al momento della spedizione?

R: Ogni prodotto viene fornito con documenti di certificazione di qualità completi, tra cui: certificato di test sulle materie prime (MTC EN 10204 3.1), rapporto sul test di carico della molla, rapporto di ispezione dimensionale e certificato di conformità del prodotto. Se è necessaria un'ispezione di terze parti da parte di SGS, BV, TUV o altre istituzioni, possiamo organizzarla in anticipo ed emettere i rapporti corrispondenti.
