Supporti affidabili per il posizionamento di tubazioni industriali e la stabilizzazione strutturale

ATianshun, produciamo supporti per tubi da quando siamo in attività: 14 anni. Potrebbero non avere le parti mobili dei supporti a molla, ma in molti modi, i supporti per tubi rigidi comportano una responsabilità maggiore. Un'unità a molla può gestire alcuni millimetri di corsa in modo errato e continuare a funzionare. Un supporto per tubo sottodimensionato, saldato male o specificato nel materiale sbagliato può cedere improvvisamente e, quando ciò accade, il tubo se ne va con sé. Ecco perché trattiamo ogni ordine di supporto per tubi con la stessa cura che dedichiamo ai nostri più complessisupporti a molla costantie unità a molla variabili.

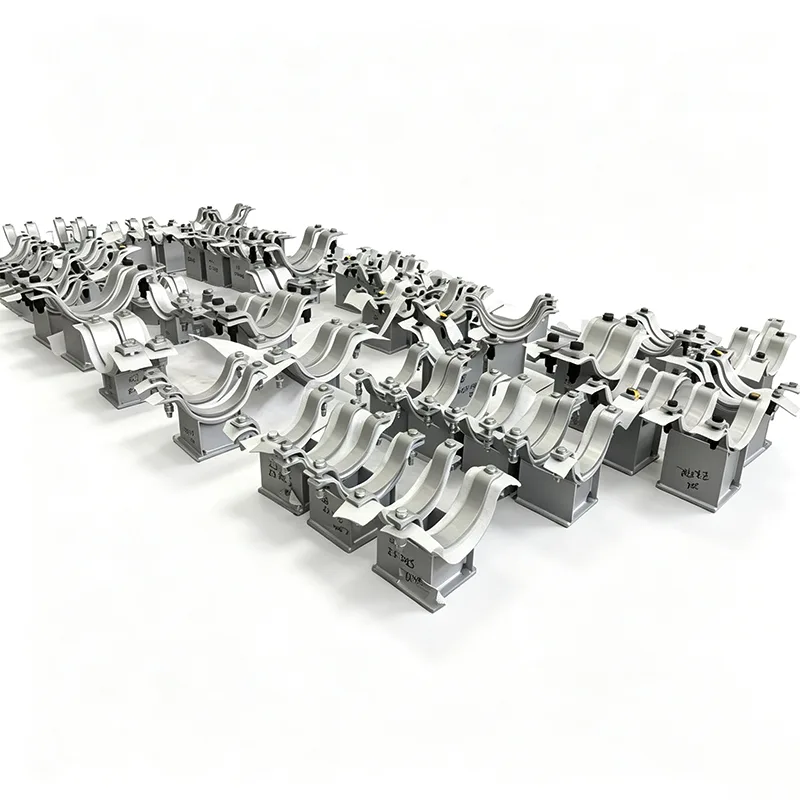

Il lavoro di un supporto per tubi è semplice da descrivere, ma più difficile da ottenere ogni volta: tenere il tubo in posizione, sostenerne il peso e guidarlo o ancorarlo come richiesto dalle specifiche della tubazione. Produciamo un'ampia gamma: dai morsetti per tubi montati su trave di base ai montanti a Tscarpe da pipaalle piastre scorrevoli personalizzate e ai supporti articolati per carichi pesanti. Per noi queste non sono parti di catalogo standard; costruiamo in base alle dimensioni del tubo, allo spessore dell'isolamento, ai dati di carico e all'ambiente di installazione.

Come i supporti per tubi si inseriscono nel quadro più ampio del supporto

Scendi da qualsiasi portatubi e vedrai un mix: supporti rigidi per tubi che sopportano il peso morto e guidano il movimento laterale, ganci a molla o supporti a molla variabili che assorbono lo spostamento verticale dove necessario. L'uno senza l'altro non funziona. Un supporto del tubo troppo rigido nel punto sbagliato può trasferire la sollecitazione direttamente alla flangia o all'ugello del serbatoio. Ecco perché i nostri ingegneri esaminano sempre lo schema di supporto completo quando ci invii una richiesta e perché non esitiamo a suggerire un supporto per tubi preisolato per linee fredde o un pattino guidato per un lungo tratto rettilineo che richiede un movimento assiale controllato.

Materiali e finiture che immagazziniamo e utilizziamo

Disponiamo di un ampio inventario di piastre, tubi e sezioni strutturali in acciaio al carbonio, acciaio inossidabile e acciaio legato in modo da poter eseguire rapidamente la fabbricazione dei supporti dei tubi. La tabella seguente elenca i materiali che utilizziamo più spesso:

Tutte le saldature strutturali vengono eseguite da saldatori certificati, ed eseguiamo controlli visivi e dimensionali su ogni supporto prima che lasci l'officina. Se il tuo progetto richiede NDT (PT, MT o UT) su determinate saldature, possiamo includerlo nell'ambito.

Standard che regolano i nostri supporti per tubi

Lavoriamo ogni giorno con i seguenti codici internazionali:

ANSI/MSS SP‑58 – Supporti e ganci per tubi

ASME B31.3 e B31.1 – Tubazioni di processo e di alimentazione

ASME Sezione IX – Qualifiche di saldatura

EN 1090 – Acciaio strutturale (ove richiesto per la marcatura CE)

GB/T 17116 – Standard nazionale cinese

Il nostro sistema ISO 9001:2015 copre l'intera catena di produzione e la tracciabilità dei materiali viene mantenuta dal numero di colata dell'acciaio grezzo fino all'etichetta di assemblaggio del supporto finale.

Domande frequenti

Q1: Potete abbinare i nostri disegni standard di supporto per tubi esistenti?

Sì, è così che arrivano la maggior parte dei nostri ordini. Inviateci i vostri disegni di supporto standard, isometrie o semplicemente un programma di supporto dei tubi con marcature e noi li produrremo rispettando quelle esatte dimensioni. Lavoriamo regolarmente con le librerie standard EPC.

Q2: Qual è la differenza tra una scarpa per tubi e un supporto per tubi?

Nelle conversazioni quotidiane, le persone spesso usano i termini in modo intercambiabile. A rigor di termini, una scarpa per tubi è un tipo specifico di supporto per tubi: un profilo in acciaio saldato sul fondo del tubo per sollevarlo dall'acciaio strutturale. Un supporto per tubi è la famiglia più ampia che comprende pattini, morsetti, guide, perni e gruppi di aste di sospensione. Produciamo sia calzature per tubi che gruppi completi di supporto per tubi.

Q3: Come gestite le linee isolate o fredde?

Per le linee isolate a caldo, aumentiamo l'altezza del pattino per liberare l'isolamento. Per le linee fredde o criogeniche, forniamo supporti per tubi preisolati con un blocco di schiuma rigida incollato nella scarpa per impedire il trasferimento del freddo e la condensa. Comunicaci lo spessore e il materiale dell'isolamento e progetteremo la scarpa di conseguenza.

Q4: Qual è il tempo di consegna per un lotto di supporti per tubi?

Supporti standard in acciaio al carbonio: 15–25 giorni, a seconda della quantità. Acciaio inossidabile o assemblaggi grandi e complessi: 25–35 giorni. Per ordini all'ingrosso legati a un programma di progetto, possiamo suddividere le consegne in modo che corrispondano alla sequenza di costruzione.

Q5: Fornite anche piastre di incasso strutturali e montanti a T?

Possiamo, se il tuo progetto lo richiede. Di solito, i supporti dei tubi costituiscono l'interfaccia tra il tubo e la struttura. Se hai bisogno anche delle piastre di incasso, delle piastre di base o dei montanti a T in acciaio, possiamo imballare tutto insieme, semplificando la logistica del sito.

Test e controlli di qualità

I supporti dei tubi potrebbero non avere parti mobili, ma eseguiamo comunque un processo strutturato di controllo qualità:

Verifica del materiale in entrata rispetto ai certificati dello stabilimento

Controllo dimensionale dopo taglio e foratura

Ispezione dell'adattamento prima della saldatura

Ispezione visiva della saldatura, più NDT aggiuntivi se specificato

Controllo dimensionale e angolare ad assemblaggio finito

Ispezione della finitura superficiale e del rivestimento

Ogni spedizione è accompagnata da una bolla di consegna che elenca ciascun supporto in base al numero di etichetta, in modo che il team del sito possa abbinare le parti al disegno isometrico senza congetture.

Personalizzazione che facciamo ogni giorno

Pochi supporti per tubi escono dalla nostra fabbrica come componenti completamente standard. Le personalizzazioni comuni includono:

Altezze delle scarpe estese per isolamento spesso o ignifugo

Basi di scorrimento regolabili con cuscinetti in PTFE per scorrimento a basso attrito

Hardware in acciaio inossidabile per installazioni offshore e costiere

Valori di carico speciali: abbiamo costruito supporti per tubi per linee di grande diametro che trasportano tubi da 40 pollici di diametro

Fascette antivibranti con rivestimento in neoprene per tubazioni di compressori alternativi

Supporti in lega per alte temperature per linee di forni e reformer

Non sei limitato a ciò che c'è in un catalogo. Inviaci le tue esigenze e realizzeremo esattamente ciò di cui hai bisogno.

Note pratiche dalla nostra officina

Alcune cose che abbiamo raccolto nel corso degli anni che potrebbero aiutarti:

Se il tuo tubo verrà sottoposto a test idroterico, assicurati che i supporti del tubo siano progettati per il peso allagato. Molti errori di supporto si verificano durante i test, non durante il funzionamento.

Su rack per tubi lunghi, evitare una guida eccessiva. Lasciare spazio per il movimento assiale. Possiamo incorporare piastre di scorrimento con un coefficiente di attrito noto nei nostri progetti di scarpe per mantenere i carichi di reazione entro i limiti di sollecitazione dei tubi.

Se il supporto del tubo sarà esposto al fuoco, specificare un rivestimento resistente al fuoco o un design che non crolli entro il periodo di resistenza al fuoco richiesto. Possiamo consigliarvi sulle opzioni pratiche.

Per i tubi in acciaio inossidabile, utilizzare sempre componenti di supporto in acciaio inossidabile o almeno un rivestimento non metallico (PTFE o neoprene) per evitare la corrosione galvanica nel punto di contatto.

Perché scegliere Tianshun per i supporti dei tubi?

Non siamo un distributore che preleva pezzi da un magazzino. Siamo una fabbrica che taglia acciaio, salda assemblaggi, lavora superfici di contatto, applica rivestimenti e spedisce direttamente al vostro sito o consolidatore. Il nostro team ha assistito a un numero sufficiente di guasti dei supporti dei tubi sul campo per sapere che un po' di attenzione in più durante la fabbricazione fa una grande differenza su tutta la linea.

Che tu abbia bisogno di venti semplici pattini saldati o di duecento supporti guidati complessi con piastre di scorrimento, ti forniremo un prezzo diretto in fabbrica, un programma di consegna realistico e una serie di disegni di fabbricazione per la tua approvazione prima di iniziare a tagliare l'acciaio. Oltre il 70% del nostro business proviene da clienti che hanno ordinato una volta e non si sono mai presi la briga di qualificare un altro fornitore.

Se il tuo prossimo progetto richiede supporti per tubi, supporti per tubi o supporti per tubi preisolati, inviaci l'elenco dei supporti o i disegni standard. Restituiremo un preventivo dettagliato, solitamente entro 24 ore. E come sempre, sei il benvenuto a visitare la nostra fabbrica a Yangzhou e vedere come costruiamo le cose.
