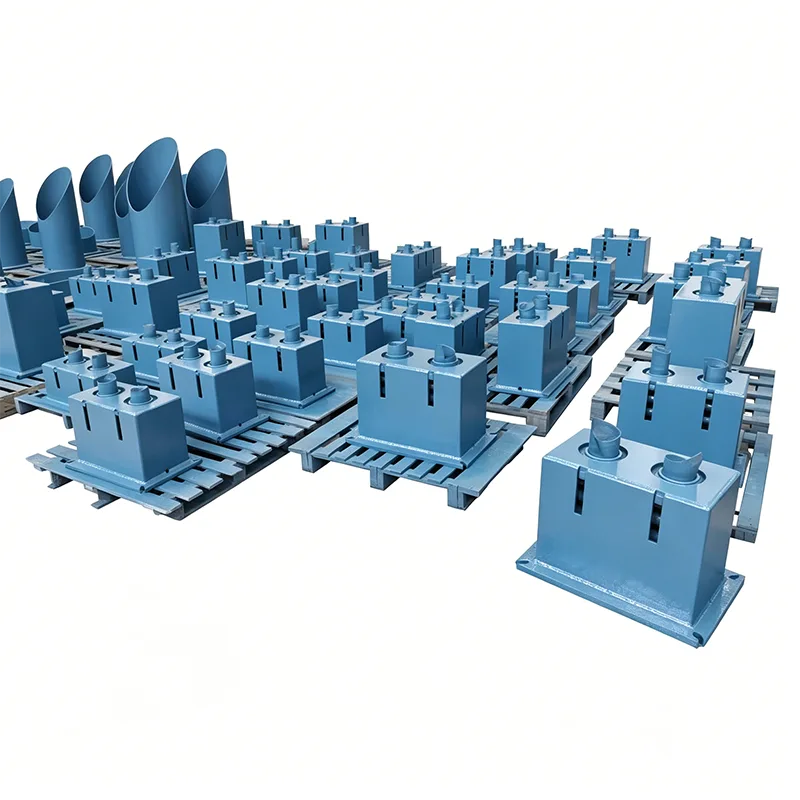

Supporti a molla costanti di precisione per tubazioni di grande spostamento con uscita di carico uniforme

Alcune battute perdonano un po'. Un collettore dell'acqua di raffreddamento può gestire una variazione del 20% nella forza di supporto senza che nessuno se ne accorga. Ma poi ci sono linee che non perdonano nulla: tubazioni di ingresso delle turbine a vapore, ugelli dei reattori, linee di aspirazione dei compressori, cavi delle caldaie ad alta energia. Su questi, anche un piccolo cambiamento nella forza verticale può disallineare una flangia o sovraccaricare un ugello. È allora che si passa da un supporto a molla variabile a un supporto a molla costante. ATianshun, costruiamo supporti primaverili costanti da 14 anni e abbiamo imparato che ogni progetto ha almeno una manciata di posizioni in cui questi non sono negoziabili.

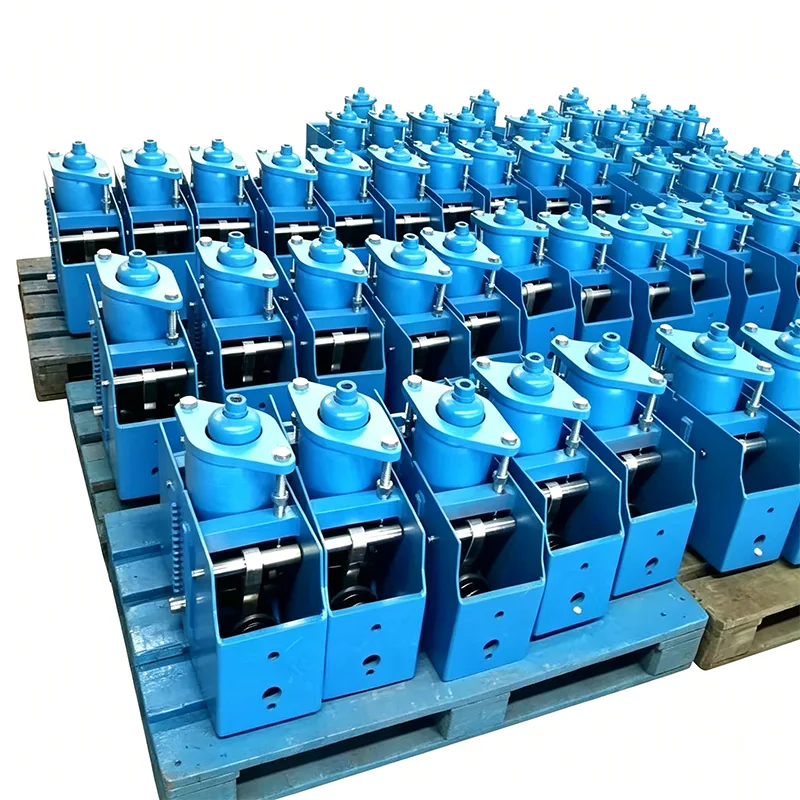

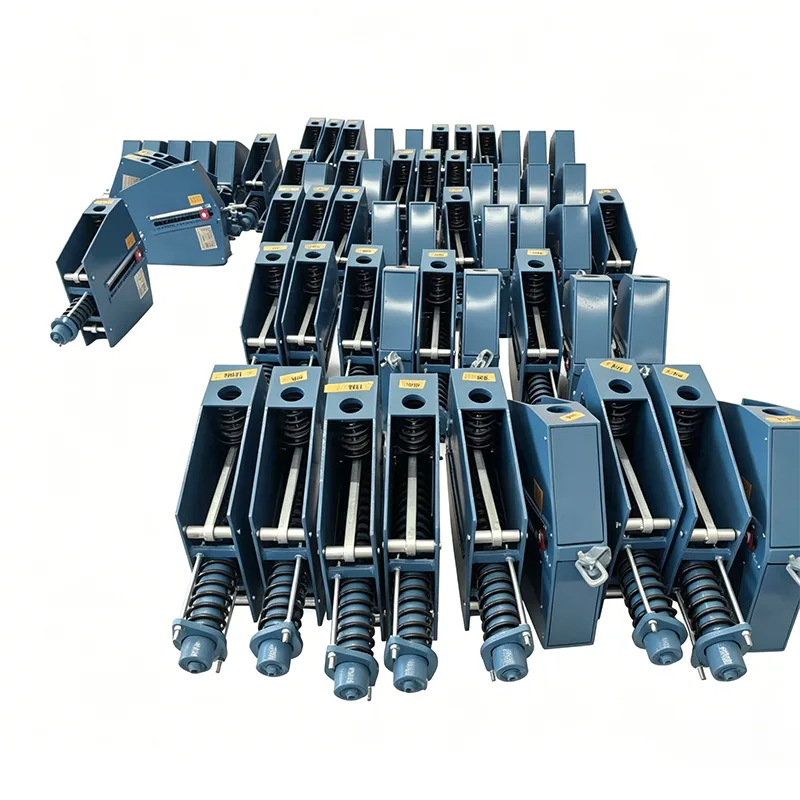

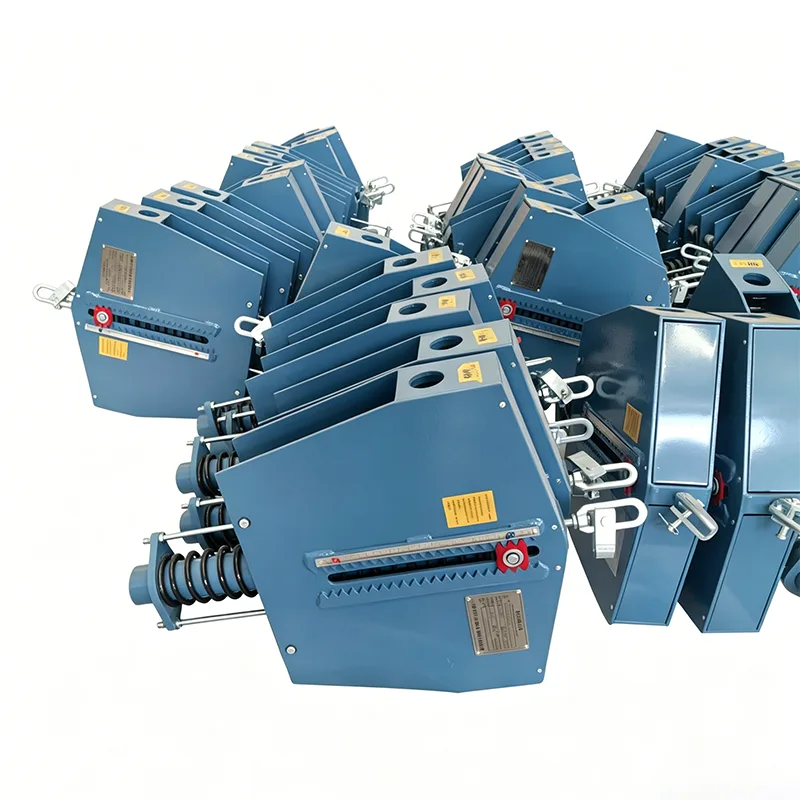

Il meccanismo all'interno di un supporto a molla costante è progettato per fornire una forza di supporto quasi piatta su tutta la sua corsa. Quando il tubo si muove verso l'alto o verso il basso (a volte di 200 mm, a volte di più), il carico sul punto di supporto rimane entro una fascia ristretta, in genere ±5% o migliore. Ciò si ottiene attraverso una disposizione di leve e molle, spesso con una leva a squadra o un meccanismo a camma, a seconda della serie. Produciamo tipi di telaio sia orizzontali che verticali e possiamo abbinare il montaggio e il volume dimensionale per adattarli ai disegni di supporto dei tubi esistenti.

Dove i supporti a molla costante si inseriscono in un sistema di supporto

Un supporto a molla costante non funziona mai da solo. Su una linea del vapore ad alta temperatura, ad esempio, in genere vedrai il gruppo a molla costante lavorare insiemescarpe da pipache distribuiscono il carico esupporti per tubiche gestiscono il contenimento laterale. Sulle linee aeree, lo stesso meccanismo a molla costante è spesso integrato in aappendiabiti a mollaconfigurazione: la molla si trova in un alloggiamento montato in alto e un'asta di caduta si collega al tubo sottostante. Quando la linea richiede l'isolamento termico fino al punto di supporto, spesso accoppieremo la molla costante con un supporto del tubo preisolato per mantenere l'isolamento continuo e prevenire perdite di calore o condensa sul morsetto. Anche se la molla stessa è il componente di alta qualità, l'intero sistema funziona solo se i supporti adiacenti sono progettati correttamente.

Specifiche Tecniche del Prodotto

Standard che seguiamo

ANSI/MSS SP-58 e SP-69 per progettazione e produzione

ASME B31.3 per applicazioni su tubazioni di processo

GB/T17116

Prodotto anche secondo DIN, JIS o schede tecniche specifiche del cliente

Il nostro sistema di qualità di fabbrica è certificato ISO 9001:2015. È disponibile l'ispezione di terze parti secondo i requisiti ASME, API o PED.

Domande che fanno i clienti

Q1: Come faccio a sapere se ho davvero bisogno di un supporto a molla costante o se ne va bene uno variabile?

Controlla il rapporto sullo stress delle tubazioni. Se la variazione di carico ammissibile in quel punto di supporto è inferiore al 6-8% del carico caldo, sei in territorio primaverile costante. Se il limite di carico dell'ugello sull'apparecchiatura collegata è molto stretto, stessa cosa. In caso di dubbi, inoltraci l'isometrica dello stress e ti aiuteremo a decidere, senza alcun costo.

Q2: È possibile abbinare le dimensioni di un supporto a molla costante esistente che stiamo sostituendo?

Sì, eseguiamo regolarmente il reverse engineering e costruiamo sostituti per le unità obsolete. Inviaci i dati della vecchia targa, gli ingombri, i requisiti di carico e di viaggio. Realizzeremo una nuova unità che si adatta allo stesso schema di bulloni e alle stesse quote di connessione.

Q3: Qual è il più grande supporto a molla costante che hai costruito?

Abbiamo fornito unità con una capacità di carico superiore a 40 tonnellate e una corsa di 350 mm. Si trattava di tubazioni principali del vapore a pareti spesse in una centrale elettrica. Possiamo ingrandirci se necessario, ma a un certo punto ha senso discutere se sarebbero più pratici più unità più piccole o una diversa disposizione di supporto.

Q4: Come si testa un supporto a molla costante prima della spedizione?

Montiamo l'unità su un telaio di prova, la impostiamo sul carico specificato e la facciamo scorrere più volte per l'intera corsa registrando il carico in più posizioni. La variazione del carico deve rientrare nella fascia di tolleranza garantita, tipicamente ±5%. Tracciamo la curva effettiva di carico-deformazione e la includiamo nel rapporto di prova. La bilancia da viaggio è calibrata e i perni di bloccaggio sono installati per il trasporto.

Q5: Potete costruirli in acciaio inossidabile per ambienti offshore o corrosivi?

SÌ. Abbiamo costruito supporti completi a molla costante in acciaio inossidabile 304 e 316 per piattaforme offshore e terminali GNL costieri. Offriamo anche sistemi di verniciatura speciali – rivestimenti marini offshore, primer ricchi di zinco per alte temperature – a seconda dell'ambiente di installazione.

Q6: Qual è il tempo di consegna per un ordine di supporto a molla costante?

I gruppi di molle costanti personalizzati vengono generalmente spediti in 35-45 giorni dalla conferma dell'ordine. Se disponi di più unità con parametri di progettazione identici, possiamo produrre in batch e ridurre i tempi. Le sostituzioni di emergenza per una singola unità guasta a volte possono essere accelerate fino a 20-25 giorni: parlaci della tua tempistica.

Test e documentazione

I supporti a molla Constant lasciano la nostra fabbrica con un pacchetto di documentazione che include:

Rapporto del test di carico con la curva di carico-deformazione effettiva

Rapporto di controllo dimensionale

Certificati dei materiali (EN 10204 3.1)

Documenti di qualificazione della procedura di saldatura (se applicabile)

Istruzioni di installazione e manutenzione

Foto dell'unità finita con numero di serie visibile

Possiamo anche organizzare ispezioni indipendenti da parte di terzi durante i test. SGS, BV e TÜV hanno tutti assistito a test nella nostra struttura di Yangzhou.

Personalizzazione che gestiamo

Non esistono due applicazioni a molla costante esattamente identiche. Nel corso degli anni abbiamo personalizzato:

Orientamento del telaio (montato a pavimento, montato a parete, sospeso a soffitto, invertito)

Lunghezze di corsa e passi di carico non standard

Design a doppia molla per carichi molto pesanti in un telaio compatto

Smorzamento idraulico integrato per luoghi sismici o ad alte vibrazioni

Indicazione della posizione con funzionalità di lettura remota

Molle ad alta temperatura per linee di vapore operanti a temperature superiori a 450°C

Tu fornisci i carichi delle tubazioni e i vincoli spaziali e noi progetteremo un supporto a molla costante che si fissa direttamente.

Note dal mondo reale dal nostro team di ingegneri

Alcuni punti pratici che abbiamo imparato dai progetti in tutto il mondo:

Quando si specifica un supporto a molla costante, controllare anche l'acciaio di supporto. Una stessa unità a molla costante può essere pesante – a volte più di una tonnellata – e la trave strutturale su cui poggia deve gestirlo oltre al carico del tubo.

Specificare sempre i perni di bloccaggio per la spedizione. Senza di essi, la molla potrebbe spostarsi durante il trasporto e la bilancia potrebbe spostarsi. I nostri perni sono dipinti di rosso brillante in modo che il personale del sito non possa perderli durante l'installazione.

Se l'unità verrà installata all'aperto in un ambiente polveroso o sabbioso, prendere in considerazione boccole perno sigillate o ingrassatori. Lo sporco nel meccanismo della leva è una delle poche cose che può causare il blocco costante della molla.

Nei lavori sostitutivi, verificare la direzione di viaggio esistente e lo spazio disponibile prima di procedere alla fabbricazione. Abbiamo visto casi in cui l'unità originale era stipata in un angolo stretto e quella nuova necessitava di un telaio leggermente diverso per adattarsi.

Perché Tianshun per supporti a molla costanti?

I supporti a molla costante rappresentano l'estremità ad alta precisione del mondo dei supporti per tubi. Non puoi permetterti di averne uno con prestazioni inferiori, perché l'attrezzatura collegata è solitamente la cosa più costosa del complotto. Costruiamo queste unità con la consapevolezza che qualcuno le metterà in servizio alle 3 del mattino durante l'avvio dell'impianto e che dovranno funzionare la prima volta.

I nostri supporti a molla costante sono oggi in funzione in blocchi energetici a ciclo combinato, unità di raffineria di greggio, linee di quench di cracker di etilene e tubazioni di celle frigorifere di GNL. Ognuno è stato prodotto nel nostro stabilimento di Yangzhou, sottoposto a test di carico dal nostro team e spedito con la documentazione completa. Non riconfezionamo i prodotti di qualcun altro: li produciamo noi stessi.

Se il tuo progetto include supporti a molla costanti, supporti a molla o scarpette per tubi preisolate, inviaci l'elenco dei supporti o i dati di carico. Elaboreremo un preventivo diretto in fabbrica, completo di scheda tecnica di selezione e programma di consegna. Puoi anche visitare la nostra linea di produzione e vedere come costruiamo e testiamo queste unità prima che lascino il negozio.
