Yangzhou Tianshun fornisce ammortizzatori idraulici a impianti di produzione di energia, petrolchimici e nucleari dal 2012. I nostri ammortizzatori della serie YZN operano in più di 45 paesi, supportati da una fabbrica di 35.000 m², oltre 100 dipendenti qualificati e un sistema di qualità certificato ISO 9001:2015.

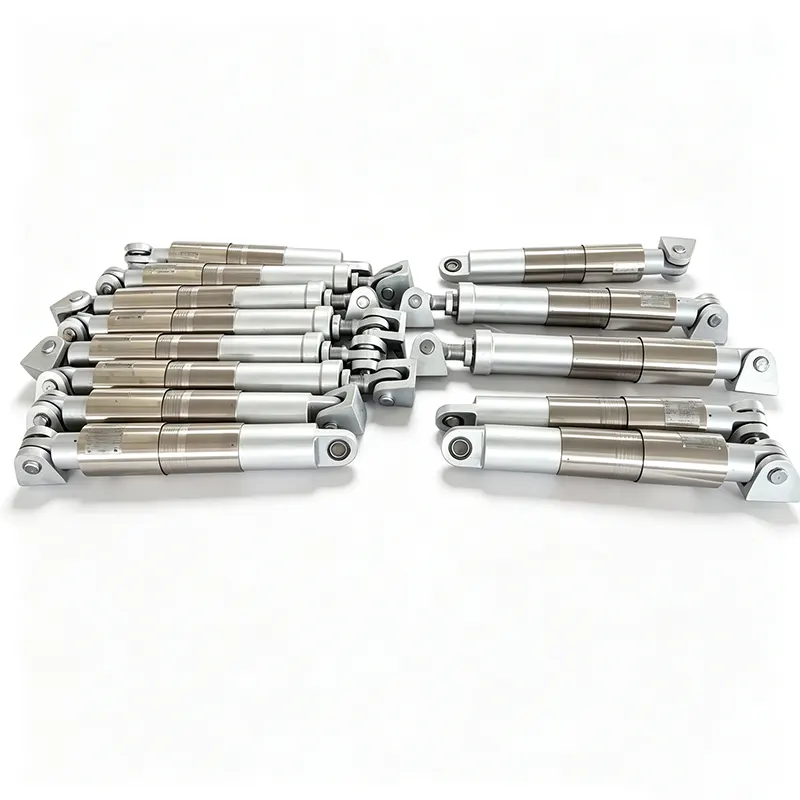

Uno smorzatore idraulico è un sistema di ritenuta sensibile alla velocità. In condizioni operative normali, l'espansione e la contrazione termica provocano un movimento lento del tubo. Gli ammortizzatori idraulici per il bloccaggio dei tubi seguono questo movimento praticamente senza resistenza, agendo in modo molto simile a un supporto a scorrimento libero. Quando il tubo subisce un'accelerazione improvvisa (a causa di un colpo d'ariete, dello scarico di una valvola di sicurezza, di un'attività sismica o dello scatto di una pompa) la valvola interna si chiude in una frazione di secondo. In quel momento, l'ammortizzatore diventa un puntone quasi rigido, trasferendo il carico dinamico alla struttura dell'edificio o al punto di ancoraggio e prevenendo lo spostamento del tubo che potrebbe altrimenti causare danni da impatto, sollecitazioni eccessive o cedimenti per fatica.
La distinzione fondamentale è la soglia di velocità. I movimenti lenti passano senza restrizioni. I movimenti veloci vengono bloccati. Ciò consente a un sistema di tubazioni di mantenere la propria flessibilità per cicli termici sostenuti ricevendo al contempo un contenimento istantaneo solo quando necessario.

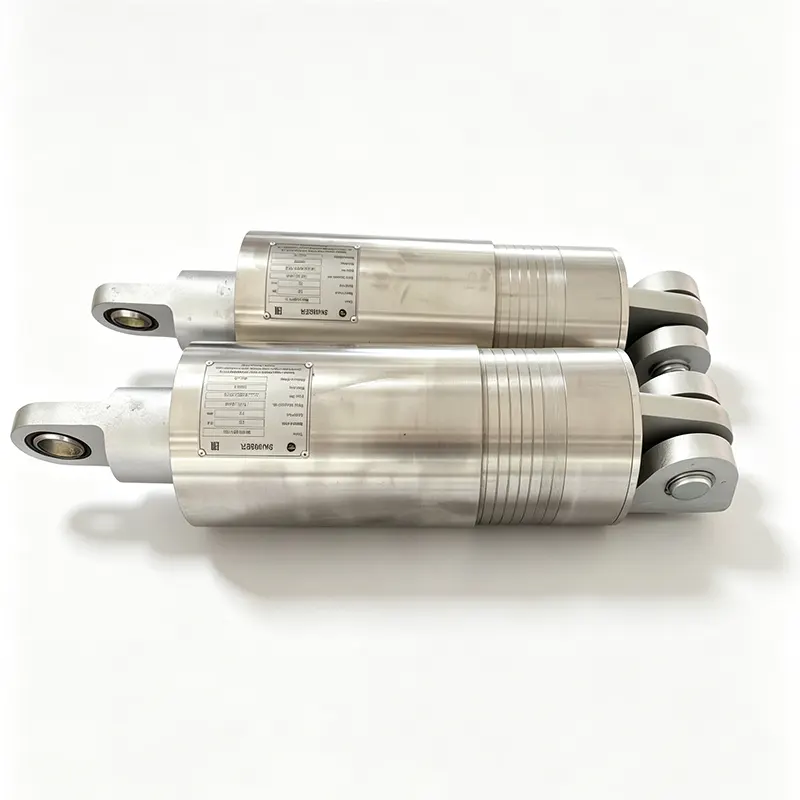

Un chiaro indicatore meccanico sul corpo ammortizzatore mostra il campo di corsa disponibile in entrambe le direzioni. I team di manutenzione possono verificare a colpo d'occhio se l'unità funziona entro la corsa prevista o richiede una regolazione, senza scollegare il dispositivo.
La disposizione simmetrica semplifica l'orientamento dell'installazione e riduce la probabilità di un montaggio errato. Il suo involucro compatto si adatta a rack per tubi stretti e aree congestionate dove non è possibile posizionare molle più grandi o montanti rigidi.
L'attrito interno è ridotto al minimo grazie alla lavorazione di precisione e alla selezione delle guarnizioni. Il tempo di risposta dinamica, l'intervallo dall'inizio del movimento rapido al bloccaggio completo, è estremamente breve. Ciò garantisce che il tubo subisca uno spostamento trascurabile prima che lo smorzatore si attivi, il che è fondamentale per proteggere apparecchiature sensibili come i collegamenti delle turbine e gli ugelli dei recipienti a pressione.
Quando bloccati, gli ammortizzatori idraulici per il contenimento dei tubi possono sostenere notevoli carichi di trazione e compressione senza cedere. La forza di smorzamento generata durante la risposta dinamica è proporzionale alla velocità in ingresso e può essere specificata fino al carico di progetto richiesto, soddisfacendo le esigenze dell'analisi delle sollecitazioni del tubo.
Le guarnizioni sono selezionate per garantire la compatibilità a lungo termine con il fluido idraulico e con l'ambiente esterno dell'impianto. Il mezzo fluido, tipicamente un olio siliconico ad alta stabilità, mantiene una viscosità costante nell'intervallo di temperature operative. I materiali delle guarnizioni resistono all'invecchiamento e alle perdite, contribuendo a una lunga durata di servizio esente da manutenzione.
|
Parametro |
Gamma / opzioni tipiche |
|
Capacità di carico nominale |
da 10 kN a 500 kN (superiore su richiesta) |
|
Colpo |
Da ±25 mm a ±200 mm |
|
Soglia di velocità di blocco |
Tipicamente da 10 a 250 mm/min (può essere regolato) |
|
Intervallo di temperatura operativa |
Da -20 °C a +120 °C (gamme estese disponibili) |
|
Materiale del cilindro |
Acciaio al carbonio con rivestimento resistente alla corrosione o acciaio inossidabile |
|
Asta del pistone |
Cromato duro o temprato ad induzione |
|
Mezzo idraulico |
Olio siliconico sintetico, stabile a tutte le temperature di esercizio |
|
Terminare le connessioni |

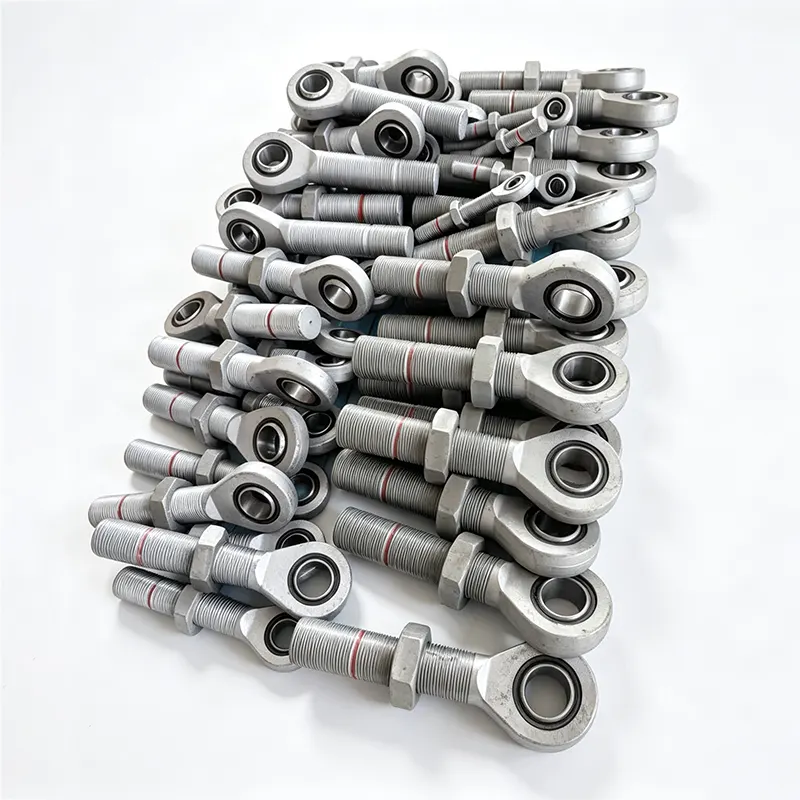

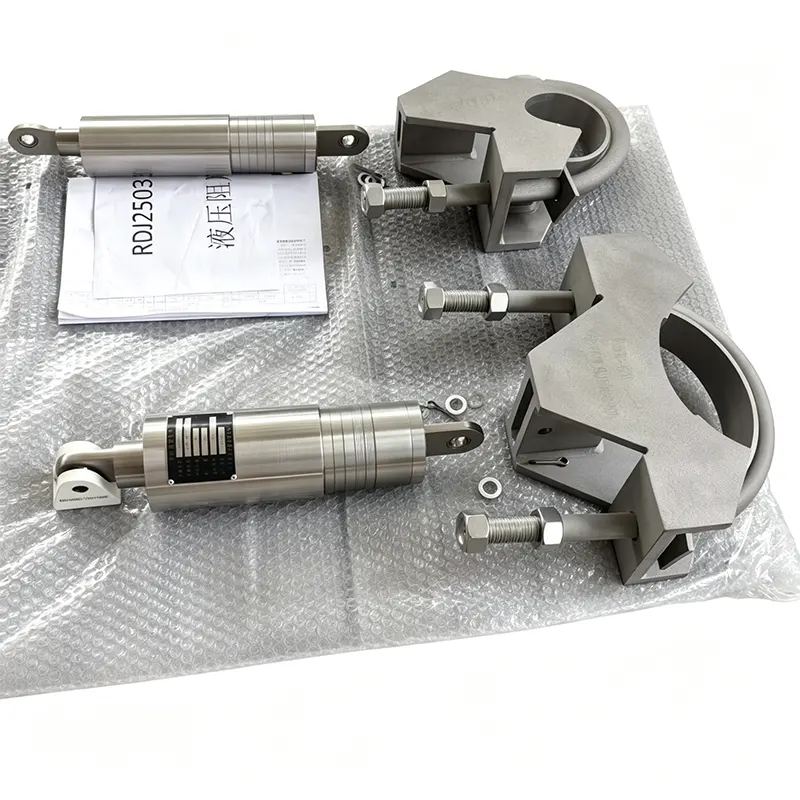

Cuscinetti sferici, estremità con forcella o secondo specifica di progetto |
Tutti i valori sono adattati al caso di carico specifico della tubazione e ai requisiti del progetto. Corse, coefficienti di carico e tipi di connessione non standard vengono realizzati in base ai disegni del cliente.
Ogni ammortizzatore idraulico YZN viene sottoposto a test di accettazione funzionale prima della spedizione. Un banco di prova dedicato applica un ciclo lento per verificare il libero movimento, quindi simula uno spostamento rapido per confermare il bloccaggio e misurare la capacità di carico risultante. Viene testato il limite di pressione e viene convalidato il funzionamento dell'indicatore di corsa. Le registrazioni dei test vengono conservate e possono essere fornite con la spedizione.
Viene mantenuta la tracciabilità dei materiali per le parti contenenti pressione e per il fluido idraulico. Nelle applicazioni nucleari, vengono applicati i programmi di garanzia della qualità richiesti, inclusa la conformità alle sezioni applicabili della sezione III del codice ASME per caldaie e recipienti a pressione e ulteriori requisiti specifici del cliente. Il nostro sistema certificato ISO 9001 governa tutte le procedure, dal ricevimento delle materie prime all'ispezione finale.
Oltre il 70% dei nostri ordini proviene da clienti abituali a lungo termine che ripongono fiducia nelle prestazioni costanti dei nostri ammortizzatori su più progetti.
La serie YZN è installata in sistemi di tubazioni critici dove la combinazione di flessibilità termica e contenimento dinamico istantaneo non è negoziabile.
Tubazioni principali del vapore, dell'acqua di alimentazione e di sicurezza. Gli smorzatori proteggono dagli eventi sismici e dagli effetti dinamici della rottura dei tubi, consentendo al tempo stesso ampi movimenti termici durante il normale funzionamento. I pacchetti completi di materiale e documentazione di test sono standard.
Linee dell'acqua di alimentazione delle caldaie, tubazioni di estrazione del vapore e sistemi di bypass della turbina. Gli smorzatori riducono i carichi transitori derivanti dal funzionamento delle valvole e impediscono lo sbalzo del tubo.
Tubazioni di processo in FCCU, reformer e stazioni di compressione. Gli smorzatori gestiscono le vibrazioni indotte dal flusso bifase e i carichi esplosivi occasionali, adattandosi al tempo stesso ai cicli termici.
Le stufe a getto caldo e le tubazioni della lancia ad ossigeno sono soggette a rapidi transitori termici e vibrazioni. Gli smorzatori idraulici mantengono l'allineamento dei tubi senza limitare la crescita termica.
Linee di scarico soggette a pulsazioni o colpi d'ariete. Gli smorzatori agiscono come vincoli sensibili alla velocità, prevenendo la sollecitazione su flange e supporti.
Un puntone rigido blocca il tubo in posizione e impedisce qualsiasi movimento termico, che può portare a sollecitazioni eccessive sulle tubazioni e sulle apparecchiature collegate. Un supporto a molla sopporta i carichi gravitazionali ma non limita le forze dinamiche. Un ammortizzatore idraulico soddisfa entrambe le esigenze: consente l'espansione e la contrazione termica lenta e liberamente, quindi si blocca in pochi millisecondi quando la velocità del tubo supera una soglia preimpostata. Ciò fornisce un contenimento dinamico proprio quando richiesto senza compromettere la flessibilità termica.
La soglia della velocità di bloccaggio è impostata in base al tasso di dilatazione termica massima prevista del tubo e alla velocità minima che deriverebbe da un evento dinamico come un colpo d'ariete o uno shock sismico. I nostri ingegneri esaminano l'analisi delle sollecitazioni delle tubazioni del progetto per stabilire un valore che mantenga lo smorzatore libero durante il normale funzionamento ma fornisca un completo contenimento durante i transitori. La soglia è impostata in fabbrica e verificata funzionalmente al banco prova; se le condizioni operative cambiano, l'impostazione può essere ricalibrata presso la nostra struttura.
Raccomandiamo test funzionali periodici per confermare che l'unità si muova ancora senza resistenza in caso di spostamento lento e si blocchi correttamente in caso di movimento rapido. Negli impianti energetici e di processo, questo controllo viene comunemente eseguito ogni 3-5 anni o in base al programma di manutenzione dell'impianto. L'ispezione visiva dell'area di tenuta e dell'indicatore della corsa è semplice. Se un'unità necessita di ricondizionamento, offriamo un servizio di fabbrica che comprende la sostituzione del fluido, il cambio delle guarnizioni e la ricertificazione.
SÌ. Il cilindro standard riceve un rivestimento resistente alla corrosione adatto alla maggior parte degli ambienti industriali esterni. Per atmosfere costiere, offshore o chimicamente aggressive, possiamo fornire il cilindro in acciaio inossidabile e selezionare rivestimenti dello stelo e materiali di tenuta specifici per tali condizioni. Siamo lieti di consigliarvi sulla scelta del materiale in base all'ambiente del sito e all'intervallo di temperatura.
Forniamo la completa tracciabilità dei materiali per i componenti di mantenimento della pressione, rapporti di prova certificati del mulino, certificazione del fluido idraulico, registrazioni dei test funzionali e una dichiarazione di conformità ai codici applicabili. Quando richiesto dal progetto, la documentazione è conforme all'ASME Sezione III o ad altri standard nucleari. Il nostro sistema di qualità viene controllato regolarmente e possiamo soddisfare ulteriori audit dei clienti e requisiti di documentazione.
La selezione dello smorzatore corretto per un'applicazione di ritenuta di tubi coinvolge i dati di carico, il movimento termico previsto e la soglia di velocità di bloccaggio. I nostri ingegneri lavorano con i rapporti sulle sollecitazioni delle tubazioni per confermare le dimensioni e l'impostazione appropriate. Account manager dedicati rispondono entro 24 ore alle richieste e forniscono consigli tecnici senza indugio.
Le configurazioni personalizzate (corsa non standard, materiali speciali per atmosfere corrosive o documentazione di classe nucleare) vengono gestite come ordini di routine, non come eccezioni. Dopo la consegna, forniamo indicazioni per l'installazione e consigli sulla manutenzione, comprese raccomandazioni per test funzionali periodici per garantire l'affidabilità continua per tutta la durata di servizio.
