Smorzatore di massa accordato

Uno smorzatore di massa accordato, spesso chiamato TMD o assorbitore armonico, è un sistema massa-molla-smorzatore secondario fissato a una struttura in un punto di elevata ampiezza di vibrazione. Il suo compito è contrastare il movimento di risonanza. Quando il vento, il traffico pedonale o i macchinari eccitano una delle frequenze naturali della struttura, il TMD oscilla in opposizione, allontanando l’energia meccanica dalla struttura primaria e dissipandola sotto forma di calore. Il risultato è una notevole riduzione di oscillazione, accelerazione e spostamento, che migliora il comfort degli occupanti, protegge gli elementi non strutturali e prolunga la vita a fatica.

Yangzhou Tianshun fornisce smorzatori a massa accordata per edifici, ponti, ciminiere industriali ed elementi architettonici sottili. Il lavoro di progettazione e fabbricazione è supportato da oltre due decenni di esperienza nella tecnologia di smorzamento, svolta nell'ambito di un sistema di gestione della qualità che soddisfa i requisiti ISO 9001.

Come i tre componenti sono sintonizzati sulla struttura

Un TMD funziona perché tre parametri – massa, rigidità e smorzamento – vengono regolati per adattarsi alle caratteristiche dinamiche della struttura ospite.

La massa è dimensionata come una frazione della massa modale della modalità di vibrazione target. I rapporti di massa tipici vanno dallo 0,5% al ​​5% della massa modale, a seconda dello spazio disponibile, delle prestazioni richieste e dei vincoli strutturali. Una massa maggiore generalmente garantisce una maggiore riduzione delle vibrazioni, ma impone anche un carico di gravità aggiuntivo sul pavimento o sul telaio.

La rigidità, solitamente fornita da molle elicoidali o balestre, è selezionata in modo tale che la frequenza naturale del TMD coincida quasi con la fastidiosa frequenza strutturale. A volte viene introdotto un piccolo offset intenzionale per ampliare la larghezza di banda effettiva. Quando la struttura inizia a risuonare, la massa TMD oscilla quasi alla stessa frequenza ma fuori fase, generando una forza inerziale che respinge il movimento della struttura.

L’elemento di smorzamento – spesso uno smorzatore viscoso o uno smorzatore a correnti parassite – controlla l’ampiezza dell’oscillazione del TMD e determina quanta energia può essere rimossa per ciclo. Uno smorzamento troppo piccolo dà una risposta brusca ma limitata; troppo blocca la massa e annulla il beneficio. Il rapporto di smorzamento ottimale viene calcolato in base al rapporto di massa e alle prestazioni desiderate nell'intervallo di frequenza di interesse.

Una volta impostati correttamente questi tre parametri, il TMD funziona senza alimentazione esterna, valvole o segnali di controllo. Risponde automaticamente ogni volta che la struttura entra in risonanza e rimane dormiente in condizioni non critiche.

Approccio alla progettazione e alla fabbricazione

Ogni TMD che consegniamo è un assemblaggio specifico del progetto. Iniziamo con l'analisi modale della struttura – frequenze naturali, forme modali e masse modali – solitamente fornita dall'ingegnere strutturale di riferimento. Da questi dati selezioniamo la massa, calcoliamo la rigidità della molla richiesta e definiamo le caratteristiche di smorzamento che forniranno la riduzione specificata di accelerazione o spostamento.

Il corpo della massa è generalmente realizzato con piastre di acciaio imbullonate o saldate in un blocco compatto. Le molle vengono ordinate da produttori specializzati in base alla velocità esatta e alla durata a fatica richiesta. Lo smorzamento può essere ottenuto tramite elementi fluidi viscosi, cuscinetti viscoelastici o sistemi a correnti parassite magnetiche, a seconda della corsa, della durata e delle preferenze di manutenzione. Tutti i componenti sono assemblati ed allineati in un telaio rigido di supporto che viene poi fissato alla struttura.

Viene mantenuta la tracciabilità dei materiali per le parti portanti e i certificati delle molle sono inclusi nel pacchetto di documentazione. Prima della spedizione, verifichiamo la frequenza naturale e il rapporto di smorzamento del TMD assemblato su un banco di prova. Insieme al prodotto viene consegnato un rapporto che conferma che il dispositivo soddisfa gli obiettivi di progettazione.

Ambito tecnico

Per applicazioni a frequenza molto bassa, come alti camini o torri di osservazione, possono essere forniti TMD di tipo pendolo dove la forza di ripristino della gravità fornisce la rigidità necessaria.

Dove gli smorzatori di massa accordati fanno una differenza misurabile

Ponti e tralicci

Le passerelle pedonali e i ponti stradali a lunga campata sono suscettibili all'oscillazione laterale indotta dai pedoni e alle vibrazioni indotte dal vento. Un TMD installato sotto il ponte o all'interno del traliccio riduce l'accelerazione a livelli confortevoli e previene l'affaticamento di cavi e giunti.

Strutture alte e snelle

I camini, le torri televisive e le torri di osservazione sono soggetti alla perdita di vortici e alle vibrazioni del vento laterale indotte da raffiche. Un TMD nella parte superiore o vicino all'antinodo del modo critico riduce l'ampiezza e protegge il guscio strutturale.

Strutture pedonali

Le scale, i balconi degli auditorium e le passerelle eccitate dalla camminata, dalla corsa o dal movimento ritmico della folla possono essere desintonizzati con un TMD. La massa, le molle e la serranda sono spesso nascoste sotto la passerella o all'interno di un controsoffitto.

Edifici industriali e piattaforme per attrezzature

Ventilatori, compressori, centrifughe e altri macchinari rotanti creano vibrazioni stazionarie a frequenze note. La regolazione di uno smorzatore sulla velocità operativa dell'apparecchiatura o sulla frequenza di risonanza del pavimento impedisce la propagazione delle vibrazioni nelle aree adiacenti e riduce la manutenzione sui collegamenti dei tubi e sui quadri elettrici.

Piani edilizi con ampie luci aperte

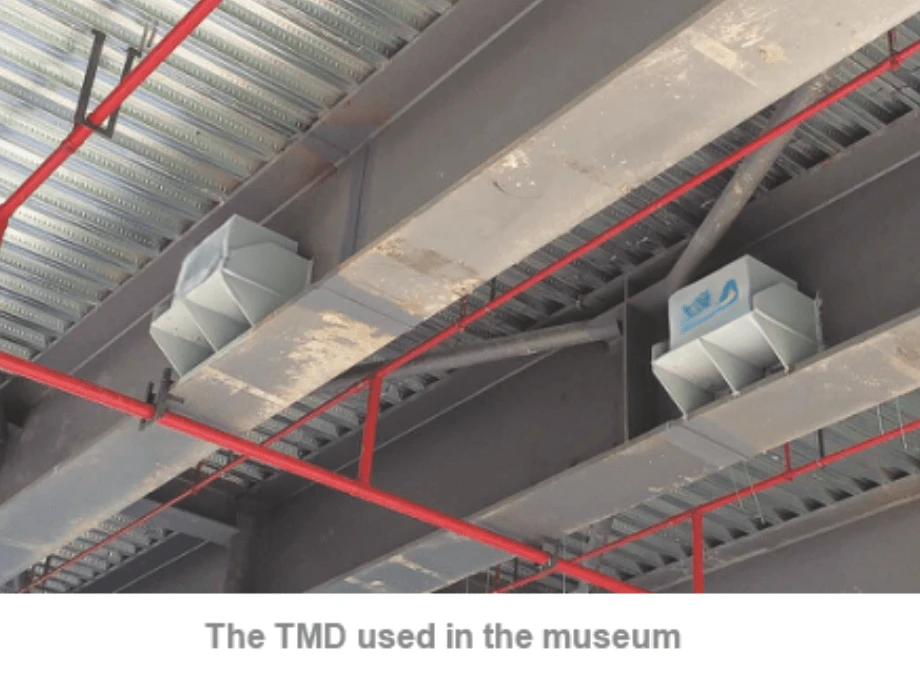

I pavimenti degli uffici, delle palestre e delle sale da concerto con una bassa frequenza naturale possono sembrare rimbalzanti quando la folla si muove a ritmo. Un TMD installato nel vuoto del soffitto o sotto il pavimento sopraelevato attenua il movimento senza alterare l'assetto architettonico.

Domande frequenti

Come si determina la dimensione e la messa a punto giuste per un TMD?

L'ingegnere strutturale fornisce i risultati dell'analisi modale: frequenze naturali, forme modali e masse modali. Quindi calcoliamo la massa, la rigidità e lo smorzamento utilizzando formule di messa a punto stabilite. Se è necessaria una campagna di misurazioni sul campo per verificare le frequenze as-built, possiamo supportare tale processo e mettere a punto il TMD prima della messa in servizio finale.

Un TMD può funzionare per più modalità di vibrazione?

Un singolo TMD è sintonizzato su una frequenza specifica. Se è necessario controllare più modalità, è possibile installare più TMD, ciascuno destinato a una frequenza diversa. In alternativa, una serie distribuita di TMD più piccoli può coprire una banda di frequenza più ampia.

Un TMD richiede manutenzione?

I componenti meccanici come molle e cuscinetti dovrebbero essere ispezionati visivamente a intervalli regolari e la frequenza naturale può essere verificata periodicamente con accelerometri portatili. Gli elementi di smorzamento, soprattutto se sono smorzatori a fluido sigillati, in genere non richiedono manutenzione per tutta la loro vita utile. Forniamo un programma di ispezione con ogni consegna.

L'aggiunta di un TMD influirà sul carico statico sull'edificio?

Sì, il TMD aggiunge un carico morto concentrato pari alla sua massa. L'ingegnere strutturale deve tenerne conto nella progettazione del pavimento o del telaio. Forniamo dettagli precisi su peso, ingombro e fissaggio nelle prime fasi del processo di progettazione in modo che, se necessario, sia possibile includere rinforzi locali.

Qual è il tempo di consegna tipico per un TMD personalizzato?

I tempi di consegna dipendono dalle dimensioni della massa e dal tipo di serranda. Come riferimento, un TMD standard nella gamma da 500 kg a 5.000 kg può essere costruito e testato in dieci-quattordici settimane. Le unità più grandi o quelle che richiedono test di qualificazione approfonditi potrebbero richiedere più tempo, cosa che confermiamo in fase di preventivo.

Lavorare con Tianshun

Inviaci i tuoi dati modali o una descrizione del problema di vibrazione e un tecnico applicativo risponderà entro un giorno lavorativo con una configurazione TMD preliminare e una stima delle prestazioni. Collaboriamo con il team di progetto per finalizzare la geometria della massa, la disposizione delle molle e il tipo di smorzamento in modo che l'ammortizzatore si adatti allo spazio disponibile e soddisfi le specifiche prestazionali. Finiture personalizzate, involucri resistenti alle intemperie e strumentazione di monitoraggio remoto fanno tutti parte della nostra fornitura standard.

I nostri traguardi di produzione vengono comunicati apertamente e forniamo un rapporto di prova finale che conferma i parametri di messa a punto come costruiti. Dopo la consegna restiamo a disposizione per supporto alla messa in servizio e consulenza sulla manutenzione a lungo termine.

Smorzatori a massa accordata che si muovono contro il movimento, calmando la struttura senza bisogno di un solo watt di potenza esterna.
