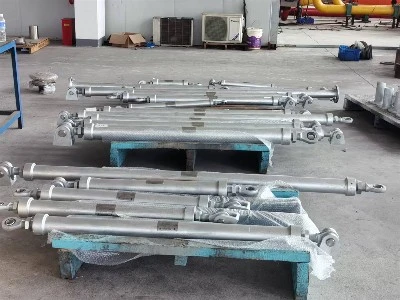

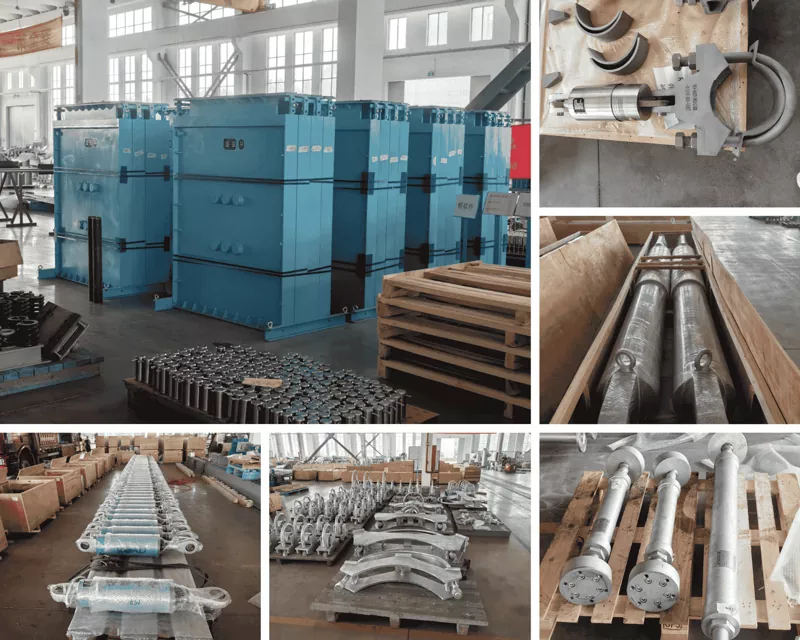

Puntoni oscillanti

Yangzhou Tianshun progetta e produce puntoni oscillanti per applicazioni di generazione di energia, petrolchimica, HVAC, costruzione navale e nucleare. Dal 2012, il nostro stabilimento di Jiangsu, in Cina, di 35.000 m² con oltre 100 dipendenti qualificati, fornisce dispositivi di ritenuta per tubi a progetti in più di 45 paesi. Ogni puntone antirollio è costruito secondo un sistema di qualità certificato ISO 9001:2015 e spedito con la documentazione necessaria sui test e sui materiali.

Un puntone oscillante limita il movimento laterale di un tubo senza limitare l'espansione termica nella direzione assiale. Nel funzionamento normale accetta un lento spostamento termico lungo il percorso del tubo. Quando si verifica una forza laterale (proveniente dal vento, dall'accelerazione sismica, dal colpo d'ariete, dalla vibrazione di apparecchiature rotanti o dal movimento delle onde su una piattaforma marina), il puntone agisce come un elemento rigido, mantenendo il tubo in posizione e trasmettendo il carico alla struttura dell'edificio o alla cremagliera in acciaio. Ciò protegge le saldature dei tubi, le flange e le apparecchiature collegate da danni da fatica e urti.

Poiché il montante può essere impostato a qualsiasi angolazione, funziona su installazioni verticali, orizzontali e inclinate. La possibilità di regolare la sua lunghezza consente al team del cantiere di adattarlo allo spazio costruito tra l'attacco del tubo e il punto di ancoraggio strutturale, assorbendo tolleranze che i disegni non sempre possono prevedere.

Costruzione e caratteristiche principali

Corpo in acciaio ad alta resistenza

Il tubo del montante, i raccordi terminali e la bulloneria sono realizzati in acciaio al carbonio o acciaio a bassa lega selezionato per il carico e la temperatura specificati. I certificati dei materiali standard accompagnano ogni lotto, confermando le proprietà meccaniche e la composizione chimica. Per ambienti corrosivi o marini, sono disponibili gradi di acciaio inossidabile.

Lunghezza regolabile per la precisione sul campo

Un meccanismo di regolazione telescopico o filettato consente di impostare il puntone sull'esatta lunghezza installata in cantiere. Le opzioni tipiche della corsa di regolazione sono ±25 mm, ±50 mm e ±100 mm. Questa regolabilità significa che il puntone può essere installato senza tagli o saldature e compensa piccoli disallineamenti tra la scarpa del tubo e la struttura.

Molteplici opzioni di connessione finale

Per adattarsi ai diversi attacchi dei tubi e alle disposizioni delle interfacce strutturali, il puntone può essere fornito con giunti sferici, estremità a forcella o collegamenti con barra filettata. I giunti sferici consentono la rotazione angolare e impediscono l'introduzione di momenti flettenti nel tubo del montante. Le estremità con forcella forniscono una semplice connessione a spillo per installazioni semplici. Forniamo il tipo finale che corrisponde ai dettagli standard del progetto.

Protezione dalla corrosione per una lunga durata

Il trattamento superficiale standard è la zincatura a caldo, che fornisce una copertura uniforme all'interno e all'esterno del tubo. Per una maggiore protezione, offriamo rivestimenti epossidici ad alto spessore, sistemi epossidici fusion bonded (FBE) e sistemi in polietilene a tre strati (3PE). La scelta del rivestimento viene concordata in base alle condizioni atmosferiche del cantiere e alla temperatura di esercizio.

Conformità agli standard internazionali

I puntoni antirollio sono progettati e realizzati in conformità con ASME B31.1 e B31.3 per tubazioni di processo e di alimentazione, MSS SP-58 per supporti di tubi e standard GB/T. Quando le specifiche del progetto richiedono codici alternativi, esaminiamo la compatibilità tecnica e forniamo lo standard applicabile.

Specifiche tecniche

I valori di carico superiori a 480 kN e le corse non standard vengono gestiti come ordini personalizzati. Il nostro team di ingegneri verifica il progetto per il caso di carico specificato e fornisce i disegni di approvazione prima della produzione.

Accessori opzionali

Per soddisfare specifiche esigenze di installazione e prestazioni, è possibile includere i seguenti accessori:

Restrizioni dinamiche che aggiungono una funzione di bloccaggio sensibile alla velocità per carichi impulsivi occasionali

Isolatori di vibrazioni a molla combinati con il puntone per smorzare le vibrazioni ad alta frequenza nelle tubazioni di piccolo diametro

Bielle di collegamento rigide per applicazioni in cui non è richiesta alcuna regolazione della lunghezza ed è preferibile un semplice tirante

Rivestimenti anticorrosivi migliorati come FBE e 3PE per servizi interrati o sottomarini

Questi accessori sono integrati in fabbrica e il gruppo completo viene testato come unità singola prima della spedizione.

Controllo qualità e documentazione

Ogni montante antirollio viene controllato dimensionalmente e, se applicabile, testato sul carico per confermare la capacità specificata. Per applicazioni dinamiche o sismiche forniamo certificati di prova e tracciabilità del materiale al numero di colata. Le saldature vengono esaminate da personale qualificato mediante prove visive e, ove richiesto, con liquidi penetranti.

Le nostre procedure certificate ISO 9001 controllano l'intero processo, dal ricevimento dell'ispezione dell'acciaio e dei materiali di rivestimento all'assemblaggio finale e all'imballaggio. Oltre il 70% dei nostri ordini proviene da clienti abituali che si fidano delle prestazioni dei nostri sistemi di ritenuta per tubi, progetto dopo progetto.

Dove sono installati i montanti antirollio

Generazione di energia

Le linee principali del vapore e dell'acqua di alimentazione negli impianti termici e nucleari si affidano a puntoni oscillanti per limitare il movimento laterale durante i colpi di vapore e gli eventi sismici senza limitare la crescita termica assiale.

Impianti petrolchimici e di raffineria

Le rastrelliere per tubi nelle unità di processo sono dotate di montanti oscillanti per limitare l'oscillazione dovuta al vento, alle raffiche e alle vibrazioni del flusso bifase. La lunghezza regolabile li rende pratici per l'installazione a posteriori in rack congestionati esistenti.

HVAC e grattacieli

I montanti dell'acqua refrigerata, le linee dell'acqua del condensatore e i tubi idraulici negli edifici alti utilizzano montanti oscillanti per controllare il movimento laterale indotto dal ciclo termico e dall'oscillazione dell'edificio. La finitura zincata si adatta a luoghi interni ed esterni esposti.

Costruzioni navali e piattaforme marine

Le tubazioni sulle navi e sulle piattaforme offshore sono esposte al movimento costante causato dalle onde e dai macchinari. I puntoni oscillanti con corpo in acciaio inossidabile e rivestimenti ad alta corrosione mantengono l'allineamento e proteggono i giunti dei tubi dalla fatica in questi ambienti aggressivi.

Impianti nucleari

I sistemi di tubazioni legati alla sicurezza utilizzano puntoni oscillanti progettati per il caso del codice nucleare specifico del progetto, con pacchetti completi di materiale e documentazione di test.

Domande frequenti

In cosa differisce un puntone oscillante da un puntone rigido o da uno ammortizzatore?

Un puntone rigido blocca tutti i movimenti, inclusa l'espansione termica, che potrebbe sovraccaricare il tubo. Uno smorzatore idraulico consente un movimento termico lento e si blocca solo in caso di movimento dinamico veloce. Un puntone oscillante fornisce un rigido vincolo laterale su un piano consentendo al contempo lo spostamento termico assiale, rendendolo adatto per applicazioni in cui la direzione della crescita termica è nota e il carico laterale è prevedibile.

Quale limite di temperatura si applica al puntone standard in acciaio al carbonio?

I montanti standard in acciaio al carbonio con finitura zincata a caldo possono funzionare fino a circa 350 °C. Per temperature più elevate, fino a 550 °C, utilizziamo acciaio legato e rivestimenti per alte temperature oppure lasciamo il corpo non rivestito. Anche i componenti di connessione terminale sono selezionati per adattarsi alla temperatura elevata. Ti consigliamo di condividere la temperatura effettiva della superficie del tubo durante la richiesta in modo da scegliere il materiale corretto.

Il puntone oscillante può essere installato con qualsiasi orientamento?

SÌ. Il montante può essere montato verticalmente, orizzontalmente o ad angolo. Le connessioni terminali del giunto sferico consentono il disallineamento angolare e la lunghezza regolabile si adatta alle tolleranze del sito con qualsiasi orientamento. L'unico requisito è che la struttura su entrambe le estremità possa sostenere il carico specificato.

La personalizzazione è disponibile oltre gli intervalli elencati?

Forniamo regolarmente puntoni oscillanti con carichi superiori a 480 kN, corse di regolazione non standard e raccordi terminali speciali. Gli ordini personalizzati vengono gestiti con disegni di approvazione e calcoli di progettazione forniti prima dell'inizio della produzione.

Quale documentazione accompagna una spedizione?

Ogni ordine include certificati di test dei materiali, rapporti dimensionali, conformità del trattamento superficiale e, quando richiesto, registrazioni di test funzionali. Per applicazioni nucleari o critiche per la sicurezza, forniamo la tracciabilità completa e la documentazione di conformità come specificato nell'ordine di acquisto.

Quali sono i tempi di consegna tipici?

I puntoni oscillanti standard con specifiche comuni possono essere prodotti in quattro o cinque settimane. Carichi maggiori, acciai legati e rivestimenti speciali possono estendere il programma. Confermiamo la data esatta di consegna al momento del preventivo e manteniamo una pianificazione della produzione trasparente durante tutto il processo.

Lavorare con Tianshun

Quando ci contatti in merito a un requisito relativo a un puntone antirollio, un account manager dedicato con conoscenze di ingegneria del prodotto risponde entro 24 ore. Il nostro team esamina i dati di carico, la temperatura operativa, le dimensioni del tubo e le preferenze di connessione finale per proporre una configurazione adatta sia al progetto che al sito. Lunghezze personalizzate, rivestimenti speciali e pacchetti di documentazione fanno parte della nostra fornitura quotidiana, non fanno eccezione.

Dopo la consegna restiamo a disposizione per consigli sull'installazione e supporto post-installazione. La fiducia a lungo termine dei nostri clienti, riflessa in affari ripetuti superiori al 70%, conferma che i nostri puntoni oscillanti funzionano come previsto dopo anni di servizio.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Stabilimento di 35.000 m², Jiangsu, Cina – esporta in oltre 45 paesi.

Puntoni oscillanti che sostengono il tubo lateralmente lasciandolo respirare assialmente.
