Riepilogo dell'articolo: A Supporto molla variabileè un dispositivo meccanico di supporto per tubi progettato per sostenere i carichi delle tubazioni e allo stesso tempo assecondare il movimento verticale causato dall'espansione termica, dalla contrazione e dai cambiamenti delle condizioni operative. A differenza dei supporti rigidi, consente uno spostamento controllato mantenendo una forza di supporto prevedibile. Ciò lo rende particolarmente utile per impianti di processo, centrali elettriche, raffinerie, impianti chimici, sistemi GNL e altre applicazioni di tubazioni industriali. Questa guida spiega come funzionano i supporti a molla variabili, come selezionarli correttamente, quali fattori tecnici contano di più e come Tianshun può fornire soluzioni standard e personalizzate per sistemi di tubazioni esigenti.

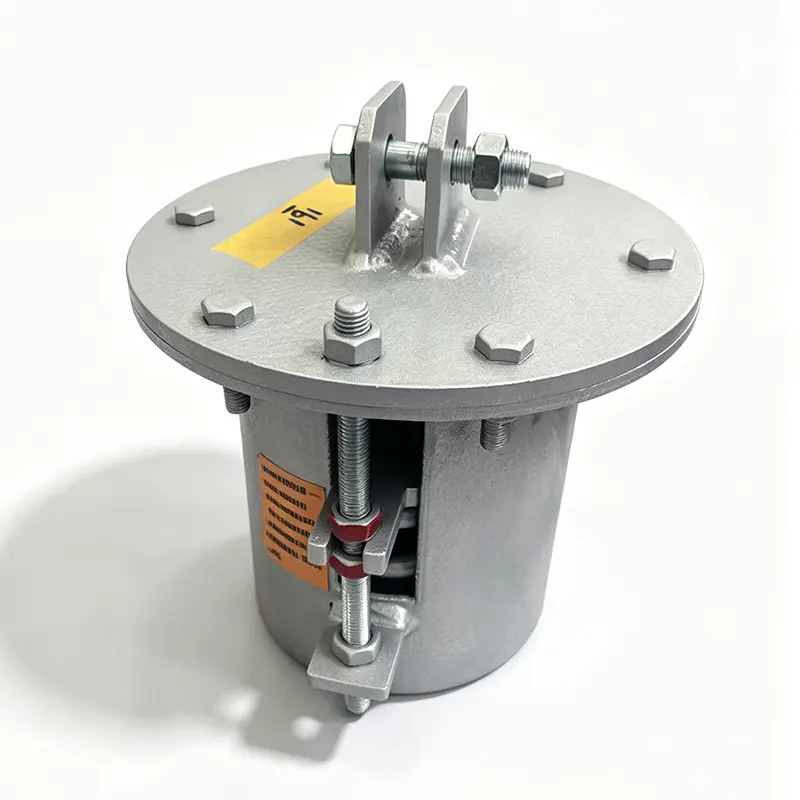

A Supporto molla variabileè un gruppo di supporto per tubi che utilizza una molla elicoidale per sostenere una sezione di tubazione consentendo al tempo stesso un movimento verticale controllato. Viene comunemente installato dove il tubo non può rimanere ad un'altitudine fissa perché le temperature di esercizio provocano l'espansione o la contrazione della linea.
In un supporto rigido convenzionale, il punto di appoggio rimane sostanzialmente fisso. Ciò può diventare problematico quando un tubo caldo si espande. Il tubo può tentare di muoversi verso l'alto o verso il basso, mentre il supporto rigido resiste a tale movimento. L'interazione risultante può aumentare i carichi trasferiti al tubo, alle apparecchiature collegate, agli ugelli, agli elementi strutturali e ad altri punti di supporto.
Un meccanismo a molla variabile fornisce una soluzione più flessibile. Quando il tubo supportato si muove verticalmente, la molla si comprime o si estende. La sua forza di supporto cambia quindi in base alle caratteristiche di carico-deflessione della molla.
L’obiettivo non è eliminare il movimento. L’obiettivo invece è quellosostenere il tubo consentendo al tempo stesso che il movimento calcolato avvenga in modo controllato.
Tianshun produce supporti a molla variabili per applicazioni di tubazioni industriali e può fornire configurazioni in base a carico, corsa, spazio di installazione, requisiti di connessione, condizioni ambientali e specifiche di progetto.
Il principio di funzionamento si basa sulla relazione tra carico della molla e spostamento verticale. Quando il tubo è freddo, il supporto ha un carico iniziale o freddo specificato. Quando il sistema raggiunge la temperatura di esercizio, il tubo può spostarsi verticalmente, modificando la compressione della molla e quindi la sua forza di sostegno.
Ad esempio, una linea del vapore potrebbe sollevarsi mentre si riscalda. Se un supporto a molla variabile è posizionato sotto quella linea, la molla può comprimersi mentre il tubo si muove verso l'alto. Il supporto continua a sostenere il peso del tubo, ma la forza sul supporto cambia man mano che la molla percorre il suo campo operativo.
Questo comportamento può essere rappresentato concettualmente da:
Variazione del carico della molla = Velocità della molla × Movimento verticale
La scelta effettiva deve considerare l'analisi completa delle sollecitazioni delle tubazioni piuttosto che basarsi solo su un semplice calcolo. La rigidità della molla, il carico a caldo, il carico a freddo, la corsa disponibile, la direzione del movimento e la variazione del carico ammissibile devono essere valutati insieme.
Per molti sistemi industriali è accettabile una variazione controllata del carico di supporto. In queste situazioni, un design a molla variabile può fornire un'alternativa economica e tecnicamente appropriata ad un supporto a molla costante.
Le tubazioni industriali sono raramente statiche. Variazioni di temperatura, variazioni di pressione, cicli di avvio e arresto, condizioni del fluido e variazioni di processo possono influenzare la posizione del tubo e supportare i carichi.
Senza un adeguato supporto flessibile, un’eccessiva moderazione può contribuire a diversi problemi:
Un supporto a molla variabile risolve parte di questa sfida fornendo una forza di supporto che cambia man mano che il tubo si muove.
Ciò è particolarmente importante in prossimità di lunghe linee calde, montanti verticali, collegamenti di apparecchiature, sistemi di vapore, tubazioni di scarico, linee di processo e altri luoghi in cui lo spostamento termico verticale non può essere gestito efficacemente da supporti rigidi.
Sebbene la costruzione esatta vari a seconda della configurazione, un tipico supporto a molla variabile contiene diversi elementi essenziali.
| Componente | Materiale tipico | Funzione primaria |
|---|---|---|
| Molla elicoidale | Acciaio per molle | Genera la forza di supporto controllata e consente la corsa verticale. |
| Alloggiamento a molla | Acciaio al carbonio o lega specificata | Protegge e guida il gruppo molle. |
| Caricare la piastra | Acciaio al carbonio o forgiato | Trasferisce il carico supportato nel meccanismo a molla. |
| Indicatore di viaggio | Acciaio inossidabile o materiale resistente alla corrosione | Mostra la posizione della molla e aiuta a verificare il movimento operativo. |
| Assemblaggio di connessione | Acciaio al carbonio o materiale specificato | Collega il supporto a molla al tubo, alla struttura o alla fondazione. |
| Componenti di regolazione | Acciaio | Consentire al supporto di essere impostato sul carico e sulla posizione di installazione richiesti. |
La primavera stessa è particolarmente importante. Il materiale, il trattamento termico, l'accuratezza della produzione, la preimpostazione e le prove di carico influiscono direttamente sull'affidabilità del supporto finito.
Tianshun utilizza materiali per molle come 60Si2MnA o 50CrVA per i progetti applicabili e può configurare l'alloggiamento e i componenti di connessione in base all'ambiente operativo e ai requisiti del progetto.
La selezione corretta inizia con dati tecnici accurati. Scegliere un supporto semplicemente in base al diametro del tubo non è sufficiente perché il supporto a molla risponde principalmente al carico e al movimento piuttosto che alle sole dimensioni del tubo.
I parametri di selezione importanti includono:
| Parametro | Intervallo/considerazione di esempio | Perché è importante |
|---|---|---|
| Carico operativo | Circa 0,2–400 kN a seconda del modello | Determina la capacità adeguata della molla. |
| Viaggio verticale | Le opzioni comuni includono 30, 60, 90, 120 e 180 mm | Deve accogliere lo spostamento calcolato del tubo. |
| Direzione del movimento | Verso l'alto o verso il basso | Influisce sull'installazione e sulla scelta della molla. |
| Variazione del carico | Dipendente dal progetto; comunemente controllati entro una percentuale specificata | Determina se è adatta una soluzione a molla variabile o costante. |
| Materiale dell'alloggiamento | Acciaio al carbonio o materiale personalizzato | Deve resistere a condizioni meccaniche e ambientali. |
L'approccio più sicuro consiste nel selezionare il supporto dall'analisi delle sollecitazioni del tubo e dal disegno del supporto. Tianshun può esaminare le informazioni sul carico a caldo, sul carico a freddo, sul movimento e sulle dimensioni prima di consigliare una serie di molle adatta.
I supporti a molla variabili e costanti risolvono problemi ingegneristici correlati ma diversi. La distinzione principale è quanto cambia la forza di supporto mentre il tubo si muove.
| Caratteristica | Supporto molla variabile | Supporto costante della molla |
|---|---|---|
| Forza di supporto | Cambia con la corsa verticale | Progettato per rimanere approssimativamente costante |
| Applicazione tipica | Movimento termico moderato e variazione di carico accettabile | Luoghi critici che richiedono variazioni di carico molto basse |
| Costruzione | Meccanismo a molla relativamente semplice | Disposizione meccanica più complessa |
| Costo | Generalmente più economico | Generalmente più alto |
| Considerazione sulla manutenzione | Di solito semplice | Richiede attenzione al suo meccanismo più complesso |
La decisione dovrebbe sempre basarsi su requisiti tecnici. Una molla costante non deve essere automaticamente considerata superiore. Laddove la variazione del carico di supporto calcolata è accettabile, un supporto a molla variabile può fornire la capacità di movimento richiesta senza inutili complessità.
I supporti a molla variabili sono ampiamente utilizzati negli impianti industriali in cui le tubazioni subiscono uno spostamento verticale significativo.
Per le tubazioni fredde o isolate, il supporto a molla può anche essere integrato in una disposizione di supporto più ampia progettata per proteggere l'isolamento e mantenere le prestazioni termiche richieste.
Anche un supporto a molla variabile prodotto correttamente può funzionare male se installato o regolato in modo errato. L'installazione dovrebbe quindi essere trattata come un'attività controllata dall'ingegneria piuttosto che come un semplice compito di montaggio meccanico.
Prima dell'installazione, verificare:
Un problema frequente sul campo è l'autorizzazione insufficiente. Un supporto può adattarsi quando il tubo è freddo ma interferire con le strutture in acciaio vicine dopo che si verifica un movimento termico. Il controllo dell'intero movimento prima dell'installazione può evitare costose modifiche al sito.
Anche le installazioni esterne richiedono un'adeguata protezione dalla corrosione. A seconda dell'ambiente, possono essere presi in considerazione acciaio al carbonio verniciato, componenti zincati a caldo, hardware in acciaio inossidabile o sistemi di rivestimento specializzati.
Un supporto a molla è un componente meccanico portante. La coerenza della produzione è quindi importante perché piccole differenze nelle caratteristiche della molla o nelle impostazioni di assemblaggio possono influenzare l'effettiva reazione del supporto.
Un processo di produzione affidabile dovrebbe includere:
Tianshun afferma che i suoi supporti a molla variabili vengono sottoposti a test di carico prima della spedizione, con test che coprono condizioni di carico e corsa della molla specificate. La documentazione di prova può essere fornita per gli ordini applicabili, mentre è anche possibile organizzare l'ispezione di terze parti quando richiesto dal progetto.
Per i progetti di esportazione, i clienti devono chiarire i certificati dei materiali richiesti, i piani di ispezione, i requisiti di rivestimento, le tolleranze dimensionali e gli standard applicabili prima dell'inizio della produzione.
Le tubazioni industriali raramente seguono un'unica configurazione universale. Anche quando il meccanismo a molla è standardizzato, l'installazione circostante potrebbe richiedere modifiche.
A seconda del progetto, la personalizzazione può includere:
Tianshun può lavorare partendo da disegni tecnici, programmi di supporto, dati sulle sollecitazioni delle tubazioni o specifiche del cliente. Fornire informazioni accurate in fase di preventivo aiuta a evitare conflitti dimensionali e modifiche in fase avanzata durante la fabbricazione o l'installazione.
Per gli acquirenti industriali, il valore di un supporto a molla variabile si estende oltre la molla stessa. La corretta selezione, il controllo della produzione, la documentazione e il coordinamento della consegna influiscono tutti sul risultato finale del progetto.
Tianshun si concentra sui prodotti di supporto per tubazioni industriali e fornisce soluzioni di supporto a molla variabile sia standardizzate che personalizzate. La sua gamma di prodotti comprende diverse configurazioni di supporto a molla e capacità di carico destinate a diverse disposizioni di tubazioni.
I principali vantaggi di lavorare con un produttore esperto includono:
Quando richiedono un preventivo a Tianshun, i clienti possono migliorare la precisione della selezione fornendo l'etichetta di supporto, il carico operativo, il carico a freddo, il movimento verticale, la direzione del movimento, l'elevazione di installazione, lo standard richiesto, il tipo di connessione, le condizioni ambientali e lo spazio disponibile.
Il suo scopo principale è supportare un tubo consentendo al tempo stesso un movimento verticale controllato. La molla consente lo spostamento termico mentre la forza di supporto cambia all'interno dell'intervallo operativo specificato.
È generalmente adatto quando il sistema di tubazioni subisce un movimento verticale e la variazione risultante del carico di supporto è accettabile secondo l'analisi delle sollecitazioni delle tubazioni. Luoghi critici con variazione di carico estremamente restrittiva possono invece richiedere una disposizione a molla costante.
Le informazioni più utili includono carico a caldo, carico a freddo, corsa verticale, direzione del movimento, posizione del supporto, dimensioni di installazione, disposizione dei collegamenti, temperatura operativa e standard di progetto applicabili.
SÌ. Tianshun fornisce configurazioni personalizzate per requisiti quali corse speciali, dimensioni dell'alloggiamento, disposizioni di connessione, materiali, rivestimenti e condizioni di installazione.

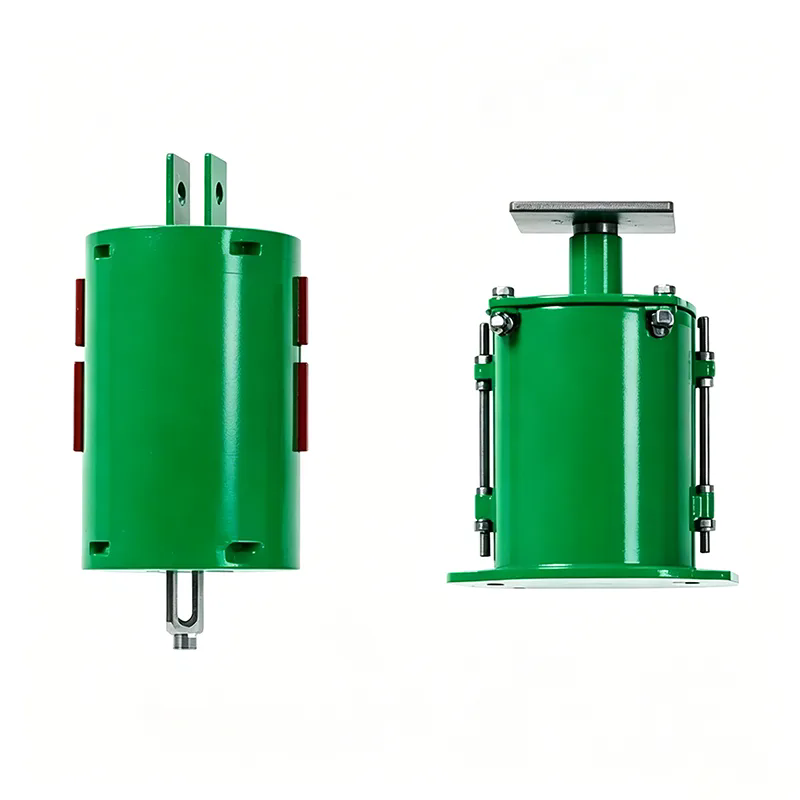

Il meccanismo a molla svolge la stessa funzione di base, ma la disposizione di installazione è diversa. Un gancio a molla è comunemente sospeso a una struttura sopraelevata, mentre un supporto a molla può essere disposto sotto o accanto al tubo a seconda del progetto.
I test possono includere il controllo del carico specificato in posizioni fredde e operative, la verifica della corsa, la conferma dell'impostazione della molla e l'ispezione del gruppo finito. L'esatta procedura di ispezione dipende dalle specifiche del progetto e dai requisiti di acquisto.
SÌ. Le applicazioni esterne richiedono un'adeguata considerazione della protezione dalla corrosione, dei sistemi di rivestimento, del drenaggio, dell'esposizione ambientale e della selezione dell'hardware. Tianshun può fornire opzioni di trattamento superficiale adeguate per diversi ambienti operativi.
Non automaticamente. Il tipo di supporto deve essere determinato dalla disposizione delle tubazioni e dall'analisi delle sollecitazioni. Una molla variabile è appropriata laddove è richiesta una flessibilità verticale controllata; i supporti rigidi rimangono adatti laddove il movimento non è richiesto o dove il contenimento fa parte del progetto.
A Supporto molla variabilefornisce un modo pratico per gestire il movimento termico verticale mantenendo un supporto affidabile del tubo. Consentendo alla molla di modificare la sua compressione o estensione mentre il tubo si muove, è possibile ridurre gli effetti indesiderati che possono verificarsi quando le tubazioni termicamente attive sono eccessivamente vincolate.
Tuttavia, il successo dell'applicazione dipende da qualcosa di più della semplice selezione di una molla con un coefficiente di carico appropriato. Dovrebbero essere considerati i carichi caldi e freddi, la corsa verticale, la direzione del movimento, la variazione di carico consentita, lo spazio di installazione, l'esposizione ambientale, la configurazione della connessione, la qualità di produzione e i requisiti di test.
Per la produzione di energia, l'industria petrolchimica, la lavorazione chimica, il GNL, le raffinerie, l'acciaio e altri sistemi di tubazioni industriali, la giusta progettazione del supporto può aiutare a migliorare la stabilità meccanica e semplificare l'installazione e la manutenzione.
Tianshunfornisce soluzioni di supporto a molla variabile per applicazioni industriali standard e personalizzate. Se disponi di un disegno del supporto del tubo, di un programma primaverile, di dati di carico o di un requisito di installazione speciale, invia i dettagli del progetto al team Tianshun per la valutazione tecnica e una configurazione adeguata.Contattacioggi per discutere le vostre esigenze di supporto a molla variabile e ottenere una soluzione pratica per il vostro progetto di tubazioni.
