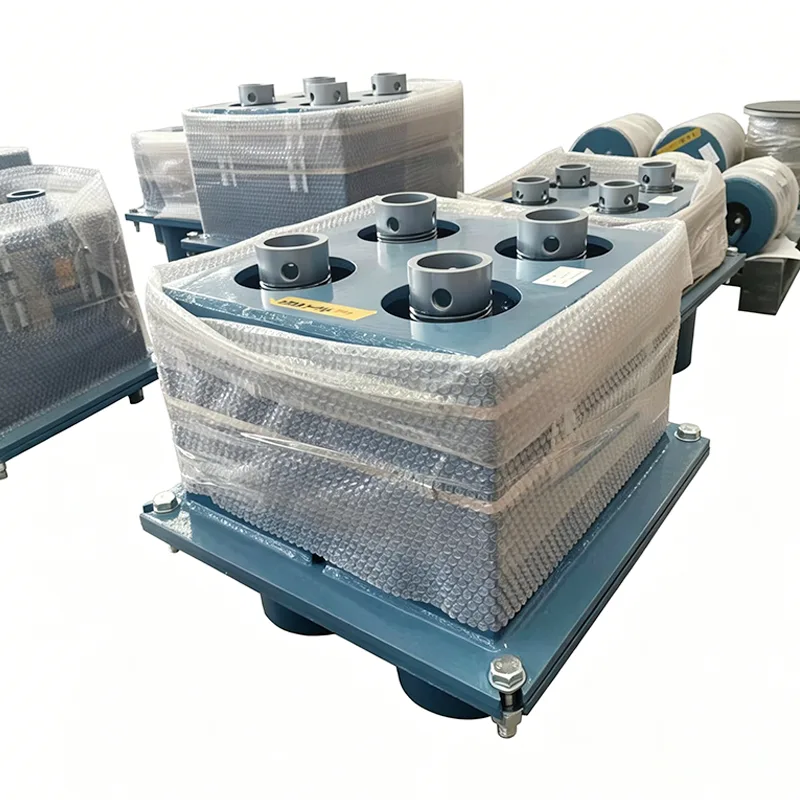

Supporto primaverile della raffineria

I sistemi di condutture di processo delle raffinerie devono solitamente affrontare condizioni di lavoro estreme: alta temperatura e alta pressione, mezzi infiammabili ed esplosivi con sostanze altamente corrosive. Durante l'avvio, l'arresto e il funzionamento quotidiano dell'unità, se l'enorme spostamento delle tubazioni causato dall'espansione e dalla contrazione termica non può essere ragionevolmente rilasciato, ciò causerà facilmente perdite dalle flange e persino danni alle apparecchiature. Supportata da 14 anni di accumulo tecnico nel campo del supporto delle condutture, Yangzhou Tianshun Pipeline Technology Co., Ltd. ha sviluppato appositamente il supporto a molla della raffineria per le unità di raffinazione. Attraverso un preciso meccanismo di compensazione elastica, questo prodotto assorbe efficacemente lo spostamento termico dei sistemi di tubazioni, controlla lo stress aggiuntivo entro un intervallo di sicurezza e garantisce un funzionamento a lungo termine e senza perdite delle unità di raffinazione.

Tecnologia di base e matrice dei parametri

Pensato per i layout complessi e diversificati delle condutture delle raffinerie, il nostro supporto per molle per raffinerie fornisce soluzioni meccaniche altamente personalizzate. I suoi parametri tecnici principali sono i seguenti:

Adattabilità ingegneristica e funzionamento e manutenzione in loco

Le raffinerie di solito hanno le caratteristiche di uno spazio compatto e di condutture dense. Durante la progettazione del supporto per molle della raffineria, abbiamo combinato completamente i punti critici pratici dell'ingegneria di raffinazione:

Design compatto e modulare: fornisce molteplici tipi di installazione tra cui sospensione (tipo A/B/C) e supporto (tipo D/E/F), con struttura compatta, che può adattarsi perfettamente allo spazio stretto della galleria dei tubi e ridurre le difficoltà di costruzione in loco.

Monitoraggio visivo delle condizioni: dotato di piastre indicatrici di spostamento e scale di carico ad alta precisione, il personale operativo e di manutenzione in loco può giudicare intuitivamente se la tubazione si trova nella posizione di lavoro progettata senza smontare l'involucro, facilitando l'ispezione preventiva senza arresto.

Bloccaggio a freddo e impostazione rapida: il bloccaggio di precompressione viene eseguito rigorosamente in base al rapporto di calcolo delle sollecitazioni del sistema di tubazioni prima della consegna. Durante l'installazione in loco, sono necessarie solo una semplice regolazione fine della filettatura e il fissaggio delle radici per raggiungere lo stato di sollecitazione progettato, riducendo notevolmente il ciclo di manutenzione e costruzione dell'unità.

Rigorosi standard di controllo qualità e produzione

Le unità di raffinazione hanno requisiti estremi di sicurezza. Come linea di difesa fondamentale per la sicurezza del sistema di condutture, l'intero processo di produzione di Refinery Spring Support segue rigorosi standard di controllo qualità:

Test non distruttivi e test meccanici: tutte le saldature portanti e i componenti chiave sottoposti a sollecitazione sono sottoposti a ispezione estetica e test non distruttivi (test radiografici/ultrasonici) in conformità con gli standard nazionali pertinenti per garantire una resistenza strutturale infallibile.

Verifica della vita a fatica: i componenti delle molle vengono sottoposti a severi test di fatica e processi di trattamento termico per garantire che non si verifichino deformazioni o fratture plastiche durante centinaia di migliaia di cicli termici alternati.

Bloccaggio e protezione di fabbrica: ogni unità è dotata di un perno di posizionamento prima della consegna, che blocca la leva o la molla nella posizione di lavoro a freddo per prevenire danni irreversibili alla molla causati da spostamenti accidentali durante il trasporto e il sollevamento.

Perché scegliere il supporto primaverile della raffineria di Tianshun?

Ricca esperienza in progetti di raffinazione: i prodotti hanno operato stabilmente in raffinerie, cracking di etilene e progetti di chimica fine in più di 40 paesi in tutto il mondo e hanno resistito a test pratici di climi estremi e condizioni di lavoro complesse.

Supporto tecnico per l'intero processo: fornire servizi tecnici per l'intero processo, dall'analisi delle sollecitazioni della tubazione (simulazione CAESAR II), al calcolo della selezione del tipo fino alla guida all'installazione in loco, garantendo che ciascun supporto corrisponda accuratamente alle condizioni di lavoro.

Consegna affidabile della catena di fornitura: basandoci su linee di produzione automatizzate e apparecchiature di prova complete presso la nostra base di Jiangsu, garantiamo una consegna puntuale e di alta qualità dei materiali per progetti di raffinazione su larga scala.

Supporto per l'intero ciclo di vita: creazione di file di progetto esclusivi, fornitura di valutazione delle condizioni, reimpostazione del carico e guida alla sostituzione durante la manutenzione di arresto, riducendo efficacemente i rischi di funzionamento e manutenzione delle raffinerie.
