Ammortizzatore per fluidi viscosi

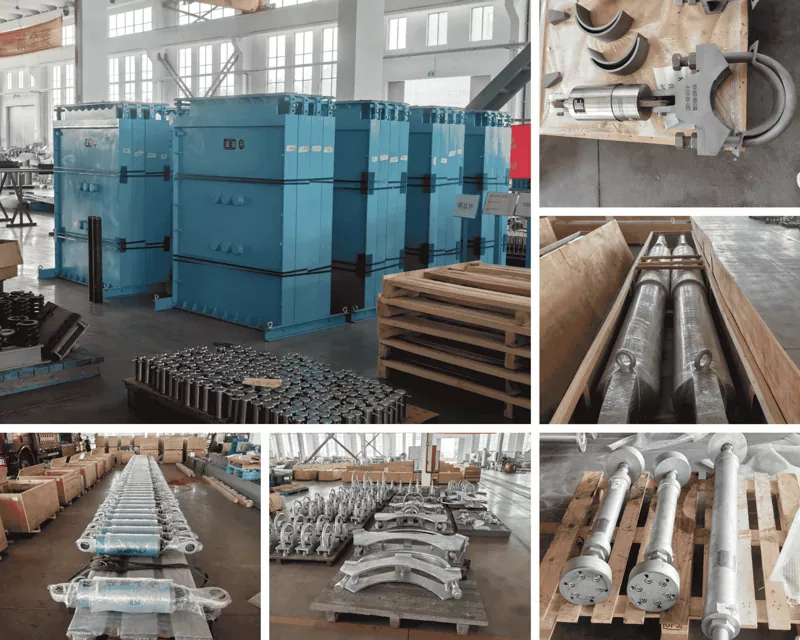

Yangzhou Tianshun fornisce ammortizzatori per fluidi viscosi ai settori dell'ingegneria civile, dei ponti, dell'energia e dell'industria. La nostra produzione ha sede in uno stabilimento di 35.000 m² a Jiangsu, in Cina, con una forza lavoro qualificata di oltre 100 persone. Sebbene la nostra attività di supporto per tubazioni sia stata fondata nel 2012, il team dietro i nostri prodotti di smorzamento vanta oltre 20 anni di esperienza specializzata nella tecnologia di smorzamento dei fluidi. Il risultato è il nostro smorzatore a fluido viscoso di terza generazione, un prodotto che abbiamo sviluppato con proprietà intellettuale di nostra totale proprietà. Spediamo a progetti in oltre 45 paesi con un sistema di qualità certificato ISO 9001:2015.

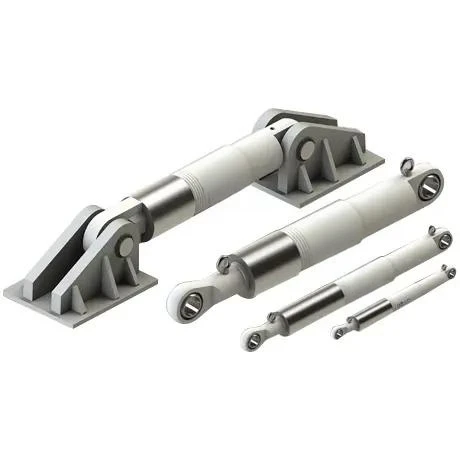

Uno smorzatore a fluido viscoso è un dispositivo idraulico che converte il movimento meccanico in calore, riducendo le vibrazioni e dissipando l'energia impartita a una struttura da terremoti, forti venti o macchinari. I componenti principali sono un cilindro riempito con olio siliconico appositamente selezionato, un pistone con un orifizio di smorzamento di precisione, uno stelo del pistone, boccole, guarnizioni e connettori terminali.

In condizioni normali la serranda si muove lentamente con l’espansione termica della struttura o lo spostamento di servizio, offrendo pochissima resistenza. Quando un evento dinamico costringe la struttura a muoversi rapidamente, il pistone spinge il fluido attraverso la struttura smorzante ad alta velocità. La differenza di pressione attraverso il pistone genera una forza resistente proporzionale alla velocità e l'energia viene dissipata sotto forma di calore all'interno del fluido. Una volta che la forza esterna si attenua, l'ammortizzatore ritorna alla sua condizione neutra, pronto per il ciclo successivo.

La tecnologia di terza generazione e perché è importante

Il nostro smorzatore per fluidi viscosi di terza generazione è costruito attorno al principio di smorzamento dell'orifizio del getto utilizzando olio siliconico a bassa viscosità. Le generazioni precedenti di smorzatori spesso facevano affidamento su mezzi ad alta viscosità che potevano modificare le proprietà con la temperatura e l'invecchiamento, portando a prestazioni incoerenti nel tempo. Il design di terza generazione risolve questo problema facendo passare il fluido attraverso piccoli fori lavorati con precisione ad alta velocità, creando una forza di smorzamento stabile e prevedibile.

I vantaggi sono misurabili. La caratteristica di smorzamento è altamente ripetibile in un ampio intervallo di temperature poiché l'olio siliconico a bassa viscosità mantiene una viscosità stabile in servizio. La struttura di smorzamento interna è progettata in modo tale che la durata a fatica e l'affidabilità siano significativamente migliorate rispetto ai prodotti della generazione precedente. Non ci sono valvole meccaniche che possano bloccarsi o usurarsi e lo smorzamento è ottenuto esclusivamente attraverso la fluidodinamica. Questa tecnologia rappresenta la capacità più elevata tra gli smorzatori viscosi che produciamo e deteniamo i diritti di proprietà intellettuale completi sul design.

Affidabilità costruttiva e dei materiali

Assemblaggio cilindro e pistone

Il cilindro è realizzato in acciaio ad alta resistenza, lavorato con tolleranze strette per la rotondità del foro e la finitura superficiale. Lo stelo del pistone è cromato o trattato con un processo di indurimento superficiale equivalente per resistere a rigature e corrosione. Il pistone stesso contiene la matrice di orifizi del getto, dimensionata in base al coefficiente di smorzamento e all'esponente di velocità richiesti per il progetto specifico.

Sistema di tenuta per una lunga durata

Le guarnizioni sono selezionate per compatibilità con l'olio siliconico e per resistenza all'usura in caso di cicli ripetuti. La disposizione delle tenute è progettata per mantenere il fluido all'interno e la contaminazione all'esterno, anche in ambienti polverosi o marini. L'integrità della tenuta a lungo termine è uno dei motivi per cui possiamo offrire una durata di progettazione prolungata per questi ammortizzatori.

Stabilità media fluida

Il mezzo di smorzamento è un olio siliconico ad elevata purezza e a bassa viscosità. Non si degrada, non si deforma né cambia in modo apprezzabile nel corso di decenni di servizio previsto. La sua sensibilità alle basse temperature garantisce che la serranda offra prestazioni costanti sia installata in un ponte a clima freddo che in un impianto industriale caldo.

Connettori finali

Sono disponibili teste di perni, forcelle e cuscinetti sferici per interfacciarsi con la struttura e l'elemento supportato. Queste connessioni sono progettate per trasmettere l'intera forza di smorzamento nominale senza introdurre momenti flettenti indesiderati nel corpo dell'ammortizzatore.

Ambito tecnico

Tutti i parametri sono adattati all'analisi strutturale. Esaminiamo le specifiche del progetto e confermiamo le caratteristiche dell'ammortizzatore prima della produzione.

Controllo qualità e test

Ogni ammortizzatore per fluidi viscosi viene sottoposto a test di accettazione in fabbrica su un banco di prova dinamico calibrato. Il test applica cicli di spostamento sinusoidali o triangolari a velocità rappresentative del progetto e misura la forza risultante. Verifichiamo che la forza di smorzamento misurata rientri nell'ambito di tolleranza specificato e che l'esponente della velocità corrisponda al valore di progetto. Le registrazioni dei test fanno parte del pacchetto di documentazione finale.

La tracciabilità dei materiali viene mantenuta per tutti i limiti di pressione e i componenti strutturali. Le saldature vengono esaminate da personale qualificato e, quando richiesto, vengono forniti rapporti di prove non distruttive. Le nostre procedure certificate ISO 9001 coprono l'intero processo, dall'ispezione dei fluidi e dell'acciaio in entrata alla verniciatura e all'imballaggio finali.

Per applicazioni critiche come ospedali e ponti in zone ad alto rischio sismico, possiamo supportare ulteriori test di qualificazione, tra cui cicli di fatica oltre la durata di progetto, test di resistenza delle guarnizioni e verifica della resistenza alla corrosione.

Dove vengono applicati smorzatori a fluido viscoso

Edifici civili

Torri residenziali, complessi di uffici e centri commerciali utilizzano smorzatori viscosi per ridurre l'oscillazione durante i terremoti e i forti venti. Gli smorzatori sono spesso integrati in campate di controventamento o accoppiati con pareti di taglio per assorbire energia e proteggere la struttura primaria.

Ingegneria della linea di vita

Ospedali, scuole, centri di risposta alle emergenze e altre strutture che devono rimanere operative dopo un evento sismico fanno affidamento su smorzatori viscosi per limitare i danni strutturali. La capacità di mantenere la funzionalità quando le comunità ne hanno più bisogno è un fattore chiave per la scelta degli ammortizzatori in questi progetti.

Impianti industriali

Gli edifici degli stabilimenti, le torri di lavorazione e le strutture di supporto delle attrezzature pesanti sono soggetti alle vibrazioni generate dai macchinari rotanti e da carichi dinamici occasionali. Gli ammortizzatori viscosi riducono l'affaticamento e migliorano il comfort e la sicurezza dell'operatore.

Ponti

Le passerelle pedonali e i viadotti autostradali utilizzano smorzatori viscosi per controllare il movimento dell'impalcato causato dal traffico, dal vento e dall'eccitazione sismica. Gli smorzatori installati tra l'impalcato e i pilastri o tra campate adiacenti riducono lo spostamento dei cuscinetti e prevengono i colpi.

Centrali elettriche e impianti petrolchimici

I sistemi di tubazioni e i telai delle apparecchiature negli impianti energetici e petrolchimici traggono vantaggio dagli smorzatori viscosi dove è richiesta la limitazione sismica o l'isolamento dalle vibrazioni. La capacità di progettare smorzatori per soglie di velocità specifiche li rende adatti sia per eventi estremi occasionali che per vibrazioni continue.

Industria siderurgica

I telai strutturali pesanti che supportano forni, laminatoi e sistemi di movimentazione dei materiali sono candidati allo smorzamento viscoso per limitare l'amplificazione dinamica durante il funzionamento.

Domande frequenti

Qual è la differenza tra uno smorzatore per fluido viscoso e uno smorzatore idraulico?

Uno smorzatore idraulico agisce come un blocco sensibile alla velocità: consente un movimento termico lento e diventa quasi rigido durante il movimento veloce. Uno smorzatore di fluido viscoso non si blocca. Applica una forza resistiva che aumenta con la velocità e dissipa l'energia sotto forma di calore durante l'intero movimento. Gli smorzatori sono progettati per la dissipazione continua dell'energia, mentre gli smorzatori sono progettati per il contenimento dinamico occasionale.

Come viene specificata la forza di smorzamento per un progetto?

L'ingegnere strutturale determina il coefficiente di smorzamento e l'esponente di velocità richiesti sulla base dell'analisi dinamica dell'edificio o del ponte. Riceviamo questi parametri insieme alla corsa, al tipo di connessione finale e alle condizioni ambientali e progettiamo l'ammortizzatore di conseguenza. Se sei nella fase preliminare, i nostri ingegneri possono aiutarti con la selezione dei parametri in base a tipi strutturali generici e requisiti normativi.

L'ammortizzatore può funzionare sia in tensione che in compressione?

SÌ. I nostri smorzatori a fluido viscoso sono progettati per funzionare in entrambe le direzioni, producendo forze di smorzamento simmetriche o asimmetriche secondo necessità. La disposizione dell'orifizio può essere configurata per fornire diverse caratteristiche di smorzamento in tensione e compressione se il progetto lo richiede.

Che manutenzione richiede uno smorzatore a fluido viscoso?

In condizioni normali, l'ammortizzatore è sigillato a vita e non richiede cambi di fluido di routine. Si consiglia un'ispezione visiva periodica della superficie dello stelo, delle guarnizioni e dei connettori terminali. Per le applicazioni critiche, forniamo linee guida per gli intervalli di test funzionali. Qualora un'unità avesse bisogno di essere ricondizionata, la nostra fabbrica offre servizio completo e ricertificazione.

Gli ammortizzatori sono certificati secondo gli standard internazionali?

Produciamo secondo la norma EN 15129 per i dispositivi antisismici e possiamo soddisfare i requisiti di ASCE 7, AASHTO e altri codici nazionali su richiesta. La marcatura CE è disponibile per i progetti nello Spazio Economico Europeo. Tutti i rapporti di prova e le dichiarazioni necessarie sono inclusi nel pacchetto di documentazione.

Qual è il tempo di consegna tipico per un ammortizzatore personalizzato?

I tempi di produzione dipendono dalla capacità di forza, dalla corsa e dalla quantità. A titolo indicativo, gli ammortizzatori standard possono essere prodotti in otto-dieci settimane. Ammortizzatori più grandi o ordini di grandi quantità potrebbero richiedere tempo aggiuntivo, che confermiamo al momento del preventivo. Manteniamo la trasparenza sulle tappe fondamentali della produzione durante tutto l'ordine.

Lavorare con Tianshun

Quando ci contatti in merito a un requisito per uno smorzatore di fluidi viscosi, un account manager dedicato con conoscenze di ingegneria degli smorzatori risponde entro 24 ore. Esaminiamo i vostri criteri di prestazione strutturale, tra cui forza di smorzamento, corsa ed esponente di velocità, e restituiamo una proposta tecnica e commerciale. Raccordi terminali personalizzati, rivestimenti speciali e documentazione specifica per il progetto fanno parte della nostra fornitura di routine.

I nostri oltre due decenni di esperienza cumulativa nella tecnologia di smorzamento ci permettono di supportare il vostro progetto dall'ideazione fino alla messa in servizio. Dopo la consegna, rimaniamo a disposizione per indicazioni sull'installazione e consigli sull'assistenza a lungo termine. L'elevata percentuale di affari ripetuti da parte di società di ingegneria e appaltatori indica che i nostri ammortizzatori offrono le prestazioni previste per tutta la vita della struttura.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Stabilimento di 35.000 m², Jiangsu, Cina – esporta in oltre 45 paesi.

Ammortizzatori a fluido viscoso che trasformano il movimento distruttivo in calore innocuo, proteggendo silenziosamente la struttura giorno dopo giorno.
