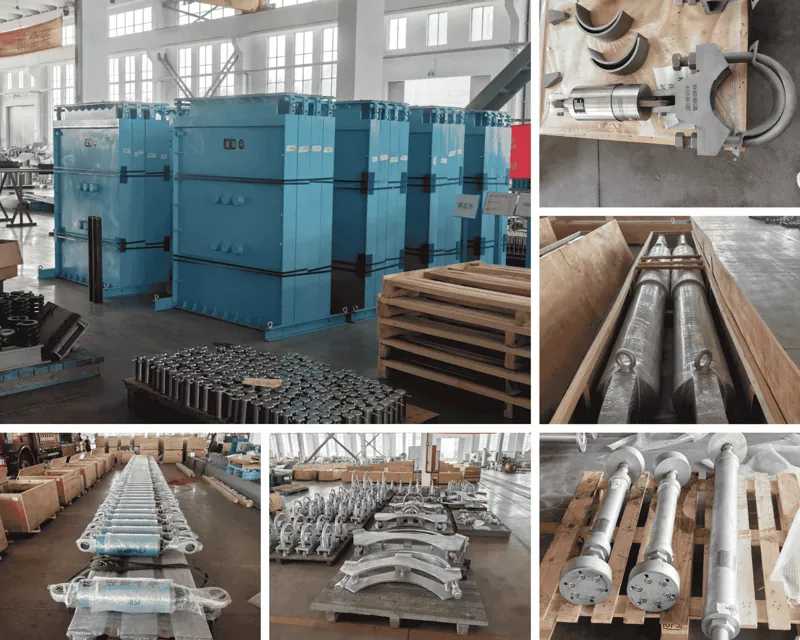

Tutore trattenuto con instabilità

Un controvento instabile, o BRB, è un fusibile strutturale per gli edifici. Prende la forza assiale da un terremoto e la dissipa attraverso il cedimento stabile di un'anima in acciaio, a cui viene impedita la deformazione da un involucro esterno. Poiché il tutore si comporta in modo quasi identico in tensione e compressione, gli ingegneri possono prevedere come funzionerà e dove si verificherà il danno.

Yangzhou Tianshun produce questi controventi sia per nuovi telai in acciaio che per adeguamenti sismici. Il nostro coinvolgimento nella tecnologia di smorzamento risale a più di vent'anni fa e i tutori sono fabbricati secondo un sistema certificato ISO 9001:2015 in uno stabilimento di produzione dedicato a Jiangsu, in Cina.

Come i tre componenti lavorano insieme

L'anima in acciaio

Tutto il carico assiale passa attraverso il nucleo. La sezione centrale è dimensionata per cedere durante un terremoto a livello di progetto, mentre le zone terminali hanno una sezione trasversale più ampia che rimane elastica. Ciò forza la deformazione anelastica in una regione nota, dando all'ingegnere strutturale un elevato grado di fiducia nella modalità di cedimento. Le qualità dell'acciaio centrale sono generalmente LY100, LY160 o LY225, selezionate per soddisfare la capacità di snervamento richiesta.

Lo strato di distacco

Tra l'anima in acciaio e l'involucro esterno si trova un materiale che elimina i legami e l'attrito. Questo strato garantisce che l'involucro non sopporti alcun carico assiale e consente al nucleo di espandersi e contrarsi liberamente. Senza di esso, l’involucro acquisterebbe forza e comprometterebbe il comportamento isteretico simmetrico del tutore.

L'involucro

Più comunemente è un tubo d'acciaio riempito di cemento, l'involucro fornisce solo un contenimento laterale. La sua rigidità alla flessione impedisce al nucleo sottile di deformarsi sotto compressione, che è ciò che consente al tutore di raggiungere il pieno cedimento in entrambe le direzioni senza degrado della resistenza.

Vantaggi pratici rispetto agli apparecchi convenzionali

I telai con controventi con instabilità, o BRBF, apportano numerosi vantaggi pratici rispetto ai telai con controventi concentrici speciali (SCBF). Poiché il BRB può dissipare energia attraverso cicli stabili e ripetibili, i regolamenti edilizi spesso assegnano un fattore di comportamento più elevato – R=8 in molte disposizioni. La conseguente riduzione dei carichi di progettazione sismica può tradursi in colonne e travi più piccole, connessioni più leggere e minori esigenze di fondazione.

Sul posto, i BRB sono generalmente più veloci da montare. Le connessioni tendono ad essere più semplici e il tutore arriva come una singola unità assemblata anziché come più pezzi da cucire insieme in aria.

Dopo un forte terremoto, il danno si concentra nel nucleo sostituibile. Ispezionare e sostituire un tutore è una procedura definita, molto più semplice della riparazione di un tutore convenzionale con fibbia. Questa sostituibilità rende i BRB interessanti anche per l’adeguamento di edifici più vecchi, dove i controventi possono essere imbullonati ai telai esistenti per aumentare le prestazioni sismiche senza una ricostruzione completa.

Studi indipendenti hanno notato risparmi fino a 5 dollari per metro quadrato quando i BRBF sostituiscono altri sistemi sismici, guidati dall’effetto combinato di struttura più leggera, costruzione più rapida e connessioni più semplici.

Ambito tecnico

Ciascun controvento è dimensionato in base alle forze specifiche del progetto e ai limiti di deriva. Il nostro gruppo di ingegneri collabora con l'ingegnere strutturale responsabile per finalizzare l'area centrale, la rigidità e la geometria della connessione.

Test e documentazione

Prima che un BRB lasci la fabbrica, viene sottoposto a un test di accettazione ciclico a cilindrate progressivamente crescenti. Verifichiamo le forze massime in tensione e compressione, confermiamo che i cicli di isteresi sono stabili e controlliamo che la deformazione anelastica cumulativa soddisfi i requisiti del progetto. Un rapporto di prova completo fa parte del pacchetto di documentazione consegnato con il tutore.

La tracciabilità dei materiali copre ogni piastra di acciaio fino al suo numero di calore. I registri dei materiali dell'involucro e i rapporti di ispezione delle saldature sono inclusi come standard. Quando un progetto richiede test di qualificazione del prototipo presso un laboratorio indipendente, gestiamo anche quel processo.

Dove sono installati i BRB

Grattacieli: torri in acciaio e composite in regioni sismiche dove il controllo della deriva e la flessibilità architettonica sono entrambi importanti.

Aeroporti e snodi di trasporto: strutture di lunga portata che necessitano di dissipazione di energia senza pesanti elementi di rinforzo che ingombrano gli spazi aperti.

Scuole e ospedali: strutture che dovrebbero funzionare dopo un terremoto, con la sostituzione del tutore pianificata come semplice operazione di manutenzione.

Centri congressi e padiglioni espositivi: grandi volumi privi di colonne in cui i controventi possono essere disposti in varie configurazioni per adattarsi all'architettura.

Edifici industriali: le attrezzature pesanti aumentano la massa sismica; I BRB forniscono resistenza laterale senza consumare eccessivo spazio sul pavimento.

Progetti di ammodernamento: i telai esistenti in cemento o acciaio possono essere migliorati aggiungendo BRB montati esternamente mentre l'edificio rimane parzialmente operativo.

Domande frequenti

In cosa differisce un BRB da un tutore standard in acciaio?

Un tutore standard si deforma in compressione e perde forza, producendo una risposta asimmetrica. Un BRB cede in entrambe le direzioni senza deformarsi, quindi la dissipazione di energia per ciclo è stabile e prevedibile.

I BRB possono essere utilizzati nelle strutture in calcestruzzo?

SÌ. Sono più comuni nei telai in acciaio, ma possono essere collegati a edifici in cemento sia per nuove costruzioni ibride che per adeguamenti sismici. I dettagli finali vengono studiati caso per caso.

Cosa succede al tutore dopo un forte terremoto?

Il nucleo può mostrare un allungamento permanente e l'involucro rimane intatto. Il tutore danneggiato viene sbloccato e sostituito. La procedura è generalmente delineata nel piano di ispezione e risposta post-terremoto del progetto.

Fornite solo il tutore o anche i collegamenti?

Forniamo l'assemblaggio completo del tutore: nucleo, involucro, zone terminali e piastre di connessione. L'interfaccia con il telaio è coordinata con l'ingegnere strutturista del progetto.

Quale documentazione viene fornita con ciascun ordine?

Certificati di fabbrica, registri dei materiali dell'involucro, certificati di rivestimento o ignifugazione ove richiesto, rapporti di saldatura e rapporto di prova di accettazione in fabbrica per ciascun rinforzo. Per i progetti AISC 341 o EN 15129, forniamo il pacchetto di conformità completo.

Quali tempi di realizzazione dovremmo aspettarci?

I tempi di consegna dipendono dalla quantità e dalla complessità delle connessioni finali. A titolo indicativo, la produzione standard dura tra le otto e le dodici settimane dall'approvazione del disegno. Ti teniamo informato sui progressi ad ogni tappa fondamentale.

Lavorare con Tianshun

Inviaci le forze di progettazione, i limiti di deriva della storia e il tipo di connessione preferito. Un ingegnere, non solo un coordinatore delle vendite, esaminerà l'input e risponderà con una configurazione preliminare del tutore e un piano di test entro un giorno lavorativo.

Materiali di base personalizzati, speciali prodotti ignifughi e programmi di qualificazione specifici per il progetto fanno parte della nostra fornitura quotidiana, non sono eccezioni. Dopo la consegna restiamo a disposizione per supporto all'installazione e indicazioni per l'ispezione post-terremoto.

Bretelle di contenimento che proteggono la struttura cedendo in modo controllato e sono facili da ispezionare e sostituire quando le scosse cessano.
