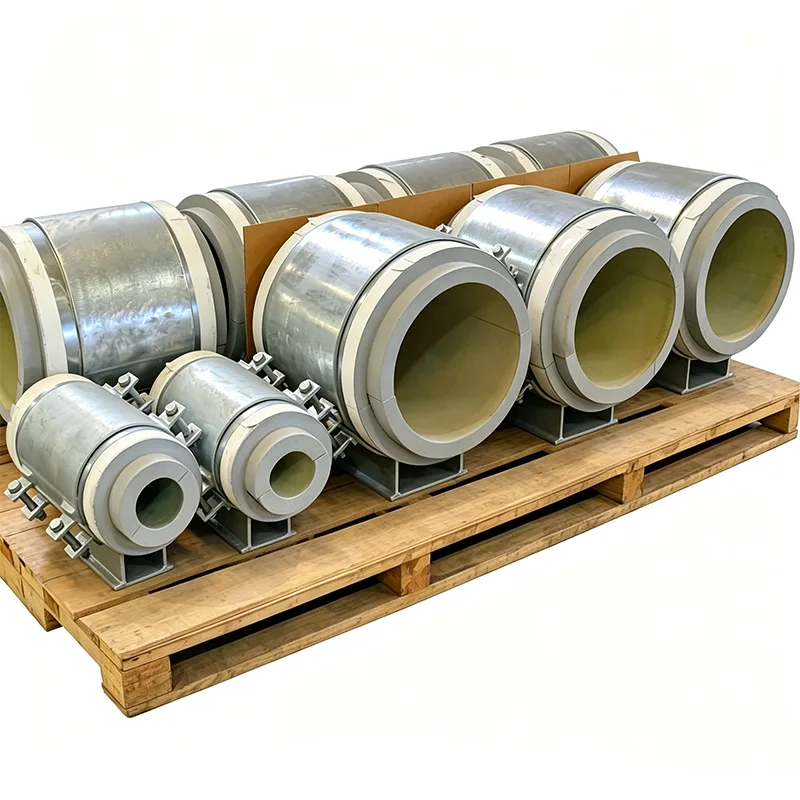

Supporti per tubi preisolati montati su base

L'isolamento realizzato sul campo attorno ai supporti dei tubi crea punti deboli in qualsiasi sistema preisolato. I supporti per tubi preisolati montati su base di Yangzhou Tianshun arrivano come un'unica unità costruita in fabbrica con un blocco isolante completamente incapsulato, barriera al vapore integrata e piastre scorrevoli opzionali: riducendo la manodopera in cantiere, eliminando i ponti termici e accelerando l'installazione. Richiedi un preventivo, invia le specifiche di isolamento o discuti i requisiti del tuo progetto.

In un progetto di tubazioni preisolate (teleriscaldamento, reti di raffreddamento o linee industriali calde e fredde) la resistenza del sistema di isolamento è pari al suo punto più debole. Le posizioni di supporto sono solitamente quel punto debole. La realizzazione sul campo dell'isolamento attorno alla scarpa del tubo, il taglio del materiale del blocco su misura e la sigillatura della barriera al vapore in posizioni scomode richiedono tempo, dipendono in gran parte dall'abilità dell'installatore ed è difficile da ispezionare correttamente una volta che il rivestimento è in posa.

I supporti per tubi preisolati montati sulla base eliminano il lavoro in cantiere. Il blocco isolante portante viene incollato in fabbrica all'interno del corpo di supporto metallico e sigillato all'interno di un rivestimento continuo prima di lasciare il nostro stabilimento. L'insieme arriva in cantiere come un'unica unità pronta per l'installazione: imbullonarlo alla fondazione o alla struttura in acciaio, posare il tubo e collegare l'isolante del tubo adiacente direttamente al collare di tenuta incorporato del supporto. Produciamo questi supporti presso il nostro stabilimento di Yangzhou dal 2012, per progetti in cui coerenza, velocità e prestazioni di isolamento a lungo termine non sono negoziabili.

Cosa ottieni in un unico gruppo costruito in fabbrica

Ciascun supporto per tubi preisolati montato su base è costituito da tre strati integrati:

Una piastra di base rigida in acciaio con fori per bulloni di ancoraggio preforati, dimensionata in base ai requisiti di carico strutturale e sismici.

Un blocco isolante ad alta densità, scelto per la temperatura di esercizio, completamente catturato all'interno del corpo metallico. Per servizi caldi fino a 140°C, utilizziamo tipicamente poliuretano ad alta densità (PUR) o poliisocianurato (PIR). Per le applicazioni con acqua refrigerata e temperature sotto zero, viene utilizzato vetro cellulare a celle chiuse o PIR con un grado di servizio a bassa temperatura.

Una culla o sella per tubi che distribuisce il carico nel blocco isolante, fissato meccanicamente per impedirne la rotazione o il sollevamento. La culla è progettata con un raggio corrispondente al diametro esterno del tubo e include un rivestimento protettivo per evitare danni al rivestimento.

L'intero gruppo metallico è zincato a caldo come standard, con disponibilità di acciaio inossidabile per ambienti corrosivi. Poiché il blocco isolante è incollato in condizioni di fabbrica controllate, il percorso del carico di compressione è perfettamente perpendicolare e non sono presenti spazi d'aria che potrebbero consentire la perdita di calore convettivo o la migrazione dell'umidità nel tempo.

Nessun ponte termico, nessuna perdita di vapore

La caratteristica distintiva di questo supporto è che la piastra di base in acciaio e il supporto del tubo non si toccano mai. Il blocco isolante sostiene il peso dell'intero tubo e funge da taglio termico. Su un tubo freddo, ciò significa che non si forma brina sulla piastra di base o sull'acciaio strutturale sottostante. Su un tubo caldo, significa che non viene perso calore verso le fondamenta.

Per la barriera al vapore realizziamo il supporto con una flangia di tenuta metallica integrata attorno al perimetro. Il rivestimento isolante del tubo applicato in loco, che si tratti di una lamiera metallica avvolta a spirale o di un manicotto termoretraibile, si appoggia a questa flangia ed è sigillato con adesivo o nastro, creando una tenuta al vapore continua e ispezionabile. Abbiamo anche pretagliato l’isolamento secondario attorno al corpo di supporto in modo che il personale del cantiere non debba modificare al volo i segmenti dell’isolamento.

Quando il movimento deve avvenire al supporto

In molte linee preisolate, il tubo deve scorrere attraverso il supporto mentre si espande e si contrae. Possiamo integrare una superficie scorrevole a basso attrito nel supporto montato sulla base senza compromettere l'isolamento. Un foglio di acciaio inossidabile lucidato è incollato sul lato inferiore del blocco isolante, accoppiato con un cuscinetto in PTFE o grafite sulla parte superiore della piastra di base. L'intero gruppo guida è racchiuso all'interno del corpo di supporto sigillato, quindi polvere o umidità non possono raggiungere le superfici scorrevoli. L'intervallo di movimento di progetto è calcolato per corrispondere all'analisi delle sollecitazioni della tubazione, con un ampio margine di sicurezza.

Documentazione che corrisponde alla qualità del prodotto

Ogni ordine di supporto preisolato di Tianshun include:

Certificati dei materiali EN 10204 Tipo 3.1 per tutto l'acciaio strutturale e la bullonatura.

Schede tecniche dei materiali isolanti che elencano conduttività termica, resistenza alla compressione e permeabilità al vapore acqueo alla temperatura di progetto.

Rapporti di ispezione dimensionale che confermano lo spessore del blocco, le dimensioni della piastra di base, l'altezza complessiva e l'allineamento dell'assieme.

Registrazioni della produzione in fabbrica che mostrano le condizioni ambientali durante l'incollaggio e l'indurimento, che sono fondamentali per l'integrità dell'adesione a lungo termine.

Applicazioni tipiche

Reti di teleriscaldamento e raffreddamento, dove i sistemi di tubazioni collegate preisolate sono standard

Pipe rack preisolati interrati e fuori terra negli impianti industriali

Tubazioni GNL e criogeniche in cui una barriera al vapore sigillata in fabbrica riduce significativamente i ritardi di messa in servizio

Strutture alimentari e farmaceutiche che richiedono superfici di supporto igieniche e pulibili

Qualsiasi progetto in cui la riduzione della manodopera per l'isolamento in loco rappresenta un costo misurabile e un vantaggio in termini di pianificazione

Perché scegliere Tianshun per supporti preisolati?

Non consideriamo l'isolamento come un ripensamento e non inseriamo semplicemente un blocco in una scarpa standard. Il nostro team di ingegneri interno prende le dimensioni dei tubi, le specifiche di isolamento e i carichi strutturali e configura ciascun supporto in modo che il blocco isolante funzioni entro la sua sollecitazione di compressione consentita, la barriera al vapore possa essere eseguita dal personale del sito senza improvvisazione e la piastra di base corrisponda alla disposizione in acciaio civile o strutturale. Questo approccio incentrato sulla progettazione, combinato con i nostri 14 anni di esperienza e un tasso di ordini ripetuti superiore al 70%, ti garantisce di ottenere un supporto che mantiene il calore al suo posto e la condensa fuori.

Domande frequenti

D: È possibile sostituire il blocco isolante se è danneggiato?

R: È legato e incapsulato, rendendo impraticabile la sostituzione sul campo. Si consiglia di ordinare un gruppo di ricambio per le posizioni critiche. Il robusto corpo in acciaio riduce al minimo il rischio di danni durante la movimentazione.

D: Che range di temperature coprono questi supporti?

R: Da -196°C a +140°C per combinazioni PIR standard/vetro cellulare. Per temperature più elevate è possibile utilizzare blocchi di silicato di calcio.

D: Devo fornire la mia piastra scorrevole?

R: No. Possiamo integrare la piastra scorrevole durante la fabbricazione e la superficie scorrevole rimane sigillata all'interno del corpo di supporto.

D: Come sigillo l'isolamento del tubo al supporto?

R: Forniamo un collare di tenuta metallico attorno al supporto. Il team del cantiere inserisce semplicemente il rivestimento isolante del tubo fino a questo collare e lo sigilla con nastro adesivo o mastice standard del cantiere.

D: Quali standard si applicano?

A: Fabbricazione di acciaio secondo MSS SP-58/69. I blocchi isolanti sono conformi alla norma EN 14305 (vetro cellulare) o EN 13165 (PUR/PIR). Possiamo anche soddisfare codici di progetto specifici come EN 253 per tubi di teleriscaldamento.
