Appendiabiti a molla industriale

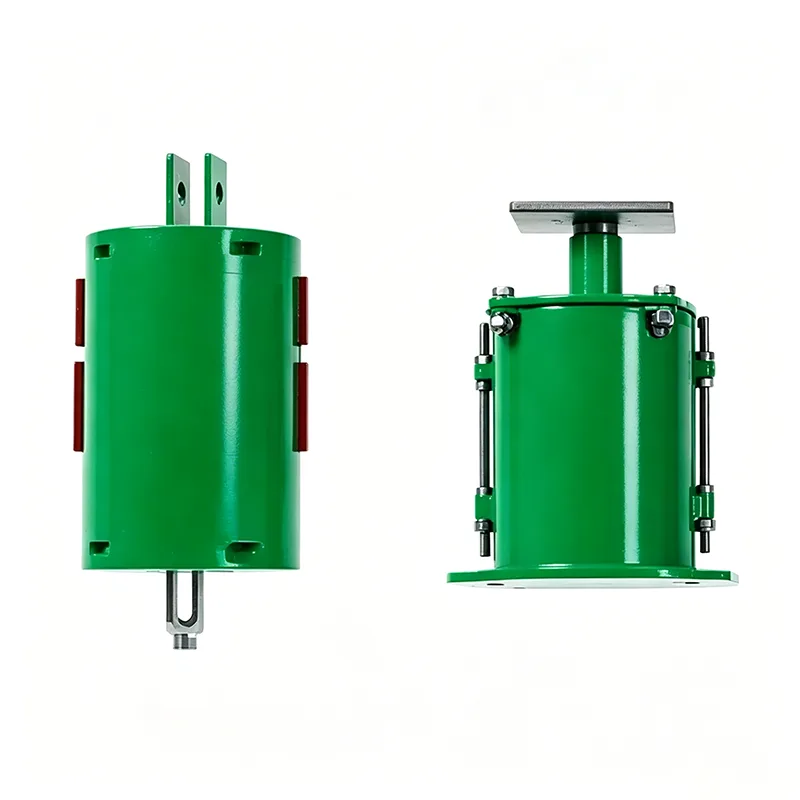

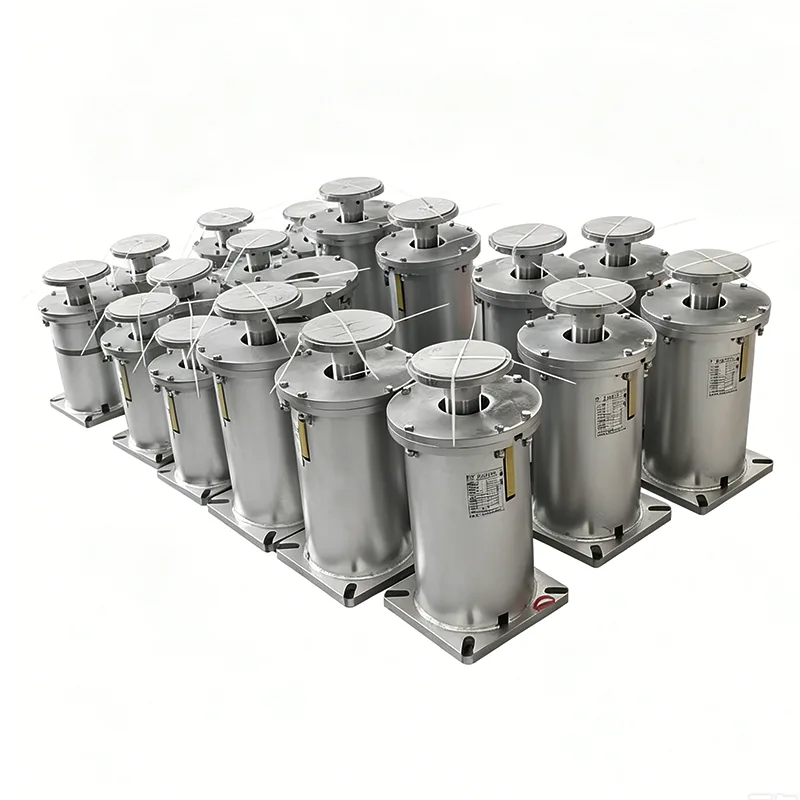

Industrial Spring Hanger è un dispositivo di supporto dedicato per sistemi di tubazioni industriali. È progettato per sopportare il peso morto delle tubazioni, compensare lo spostamento causato dall'espansione e contrazione termica e isolare le vibrazioni meccaniche. Dal 2012, Yangzhou Tianshun Piping si è concentrata sulla ricerca e sviluppo e sulla produzione di tali prodotti. Negli ultimi 14 anni abbiamo prodotto più di 500.000 set, ampiamente adottati in progetti industriali di alto livello in tutto il mondo. I nostri prodotti sono fabbricati in stretta conformità con gli standard internazionali, offrendo soluzioni standard e personalizzate per adattarsi a diverse condizioni di lavoro.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Principio di funzionamento

Sfruttando le proprietà elastiche delle molle, Industrial Spring Hanger mantiene una forza di supporto costante quando le tubazioni producono uno spostamento verticale. Quando le tubazioni si espandono o si contraggono a causa dei cambiamenti di temperatura, le molle si allungano e si comprimono di conseguenza. Ciò garantisce che i carichi delle tubazioni vengano trasmessi uniformemente alle strutture dell'edificio, prevenendo la rottura dei tubi e danni alle apparecchiature derivanti dalla concentrazione delle sollecitazioni causata da vincoli rigidi. Nel frattempo, l'effetto smorzante delle molle assorbe efficacemente le vibrazioni generate da pompe, compressori e altre apparecchiature e riduce la trasmissione del rumore.

Specifiche Tecniche del Prodotto

Tabella delle specifiche del gancio a molla variabile	Esempio
Tipo/configurazione del gancio	Digitare A, B, C, D, E, F, G
Misura molla/n.	N. 0 - N. 22
Gamma di viaggio	30mm, 60mm, 90mm, 120mm 180mm
Carico operativo	0,2 kN - 400 kN
Carico installato (carico freddo)	kN/kgf
Carico operativo (carico caldo)	kN/kgf
Direzione del movimento	Verso l'alto/verso il basso
Variabilità (%)	≤ 25% (standard)
Trattamento superficiale	Galv./verniciato a caldo
Materiale dell'alloggiamento	Acciaio al carbonio (Q235/Q355)

Caratteristiche principali

▶  Elevata precisione del carico: ogni unità viene calibrata sul carico prima della consegna, con l'errore di carico controllato entro ±5%.

▶  Eccellente resistenza alla fatica: tutte le molle hanno superato test di fatica di 100.000 cicli senza deformazioni o fratture permanenti.

▶  Elevato fattore di sicurezza: il fattore di sicurezza del progetto non è inferiore a 1,5, garantendo prestazioni affidabili in condizioni di lavoro estreme.

▶  Prestazioni anticorrosione superiori: rifinito con zincatura a caldo o rivestimento epossidico ricco di zinco, adatto per ambienti corrosivi come aree costiere e impianti chimici.

▶  Monitoraggio visivo: dotato di chiare scale di spostamento per una facile installazione in loco e ispezione operativa.

Confronto delle prestazioni

Elementi di confronto	Prodotti ordinari sul mercato	Appendiabiti a molla industriale Tianshun
Materiale primaverile	Acciaio al carbonio ordinario	Acciaio per molle 60Si2MnA / 50CrVA
Processo di trattamento termico	Tempra singola	Trattamento termico in tre fasi (trattamento di tempra + rinvenimento + stabilizzazione)
Tolleranza di carico	±10%~±15%	Entro ±5%
Vita affaticata	30.000 cicli	Oltre 100.000 cicli
Trattamento superficiale	Rivestimento di vernice ordinaria	Zincatura a caldo / Primer epossidico ricco di zinco + finitura
Norma di ispezione	Ispezione per campionamento	Ispezione completa al 100%.

Scenari applicativi

Il gancio a molla industriale è applicabile a tutti i sistemi di tubazioni industriali soggetti a fluttuazioni di temperatura e vibrazioni. Funziona eccezionalmente bene nei seguenti scenari:

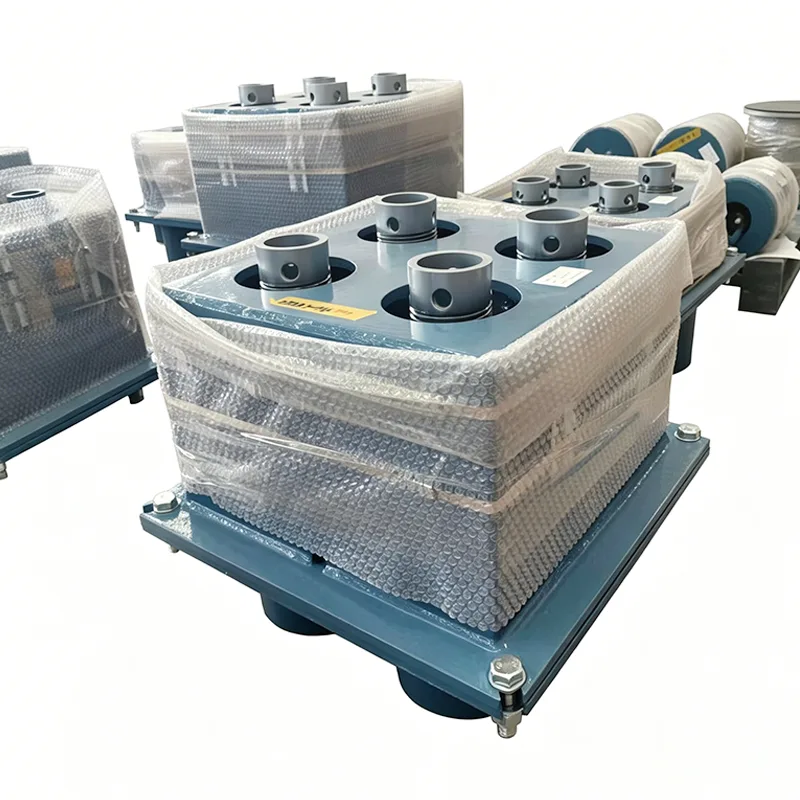

▶  Condotte di processo ad alta temperatura e alta pressione per unità di raffinazione del petrolio

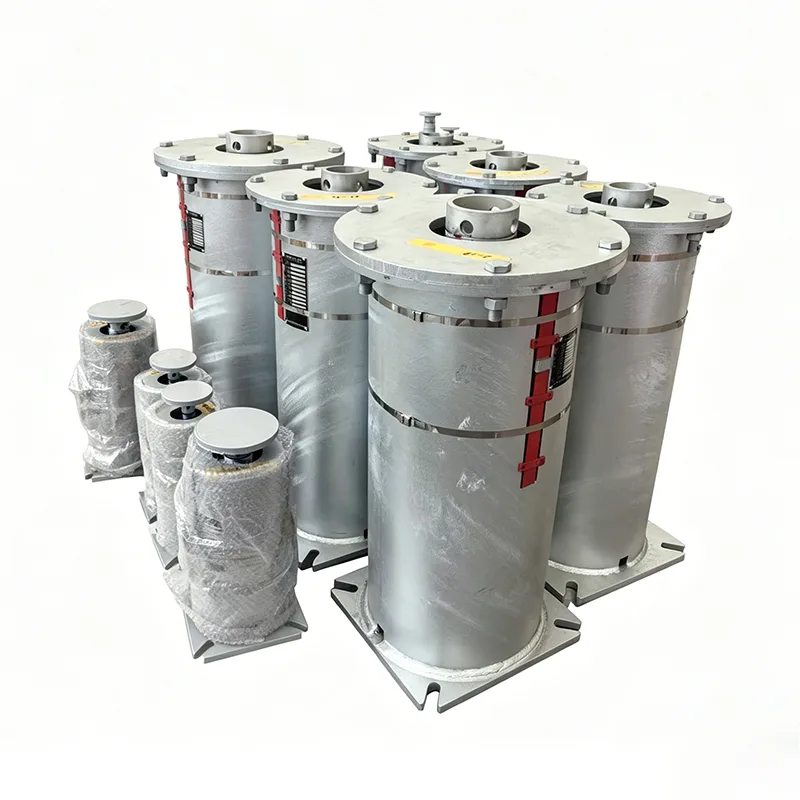

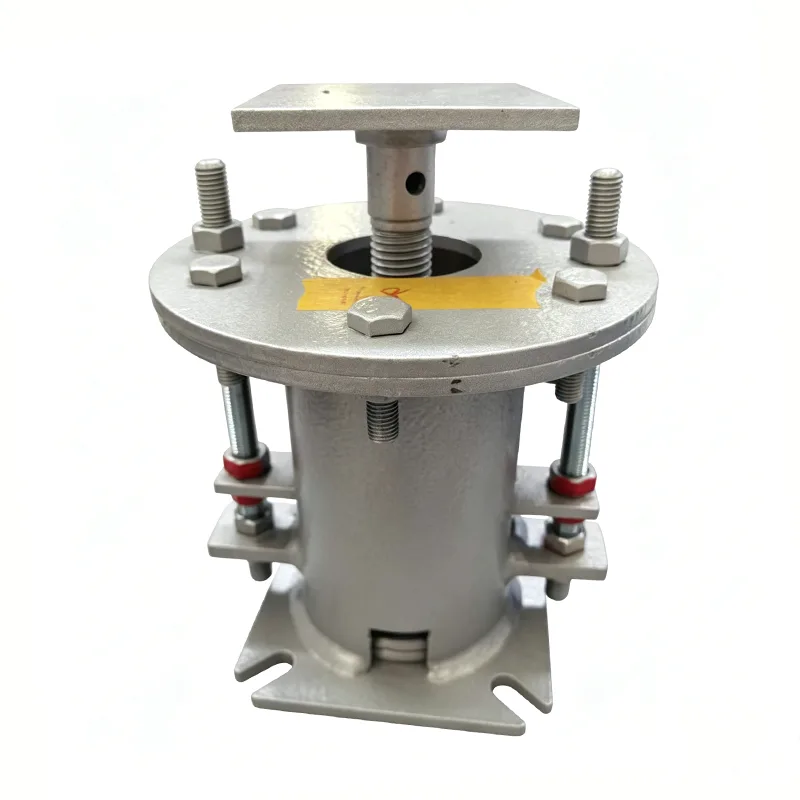

▶  Principali condotte del vapore e condotte dell'acqua di alimentazione delle centrali elettriche

▶  Condotte criogeniche presso i terminali di ricezione del GNL e gli impianti di gassificazione

▶  Condotte che trasportano sostanze corrosive negli stabilimenti chimici e farmaceutici

▶  Condotte principali delle reti di riscaldamento centralizzato urbano

▶  Condotte per gas e ossigeno negli impianti metallurgici del ferro e dell'acciaio

Sistema di garanzia della qualità

Ogni prodotto è sottoposto a test interni completi prima della spedizione

Coperture per test interni

Ispezione dimensionale e visiva, PMI (Positive Material Identification), prove di durezza, prove non distruttive MT/PT (ove applicabile), prove di carico delle molle con curve carico-spostamento e misurazione dello spessore del rivestimento. Vengono forniti rapporti sui test di fabbrica (FTR) e rapporti sui test sui materiali (MTR).

Nota: i test interni non sono test di terze parti accreditati ILAC

I test assistiti da terze parti o i test di laboratorio sono disponibili come servizio opzionale, quotato separatamente.

Servizi facoltativi di ispezione di terze parti (quotati separatamente)

1. Test sui materiali

Analisi della composizione chimica, prove di trazione, prove di impatto Charpy a bassa temperatura e prove di durezza.

2. Saldare NDT

Test con particelle magnetiche (MT), test con liquidi penetranti (PT), test con ultrasuoni (UT) e test radiografici (RT).

3. Test delle prestazioni del carico della molla

Comprese le curve carico-spostamento.

4. Ispezione della protezione dalla corrosione della zincatura a caldo/rivestimento epossidico

5. Test assistiti, sorveglianza di fabbrica e ispezione pre-imbarco (PSI)

I nostri vantaggi

Confrontato con il sistema internazionale di supporto dei tubi LISEGA

La precisione del carico del nostro prodotto, gli standard di prova e i sistemi di documentazione sono confrontati con il sistema internazionale di supporto dei tubi LISEGA.

Ciò che ci distingue

A differenza dei produttori nazionali standard che forniscono solo il prodotto stesso, forniamo una curva carico-spostamento con ogni unità elastica. Facilitiamo inoltre i test SGS di terze parti e le ispezioni assistite e supportiamo le revisioni dei documenti da parte degli ingegneri PE/CPE per progetti all'estero.

Servizi di supporto

▶  Servizio di selezione tecnica gratuito: forniamo selezione e calcolo professionali dei pendini in base ai parametri della tubazione e alle effettive condizioni di lavoro.

▶  Design personalizzato: design non standard per carichi speciali, spostamenti o requisiti di spazio di installazione limitato.

▶  Supporto tecnico in loco: è possibile inviare ingegneri professionisti per guidare l'installazione e la messa in servizio in loco.

▶  Fornitura di pezzi di ricambio a lungo termine: disponiamo di un magazzino di pezzi di ricambio ben attrezzato per fornire supporto tempestivo alle richieste di pezzi di ricambio.

Per ulteriori parametri tecnici o soluzioni personalizzate di ganci a molla industriali, contattare il nostro team di vendita per ottenere documenti dettagliati.
