Riepilogo dell'articolo:
Supporti per tubi preisolatisvolgono un ruolo fondamentale nei moderni sistemi di tubazioni industriali mantenendo la continuità dell'isolamento, riducendo le perdite termiche, prevenendo la formazione di condensa e proteggendo le tubazioni da danni a lungo termine. In applicazioni quali impianti GNL, impianti chimici, progetti di generazione di energia, sistemi di teleraffreddamento e condotte criogeniche, i tradizionali supporti per tubi possono creare ponti termici che riducono le prestazioni di isolamento. Questo articolo spiega come i supporti per tubi preisolati risolvono le sfide ingegneristiche comuni, migliorano la sicurezza operativa e forniscono soluzioni di supporto affidabili. Yangzhou Tianshun fornisce soluzioni personalizzate di supporto per tubi preisolati progettate per diverse condizioni di temperatura, requisiti di carico e applicazioni industriali.

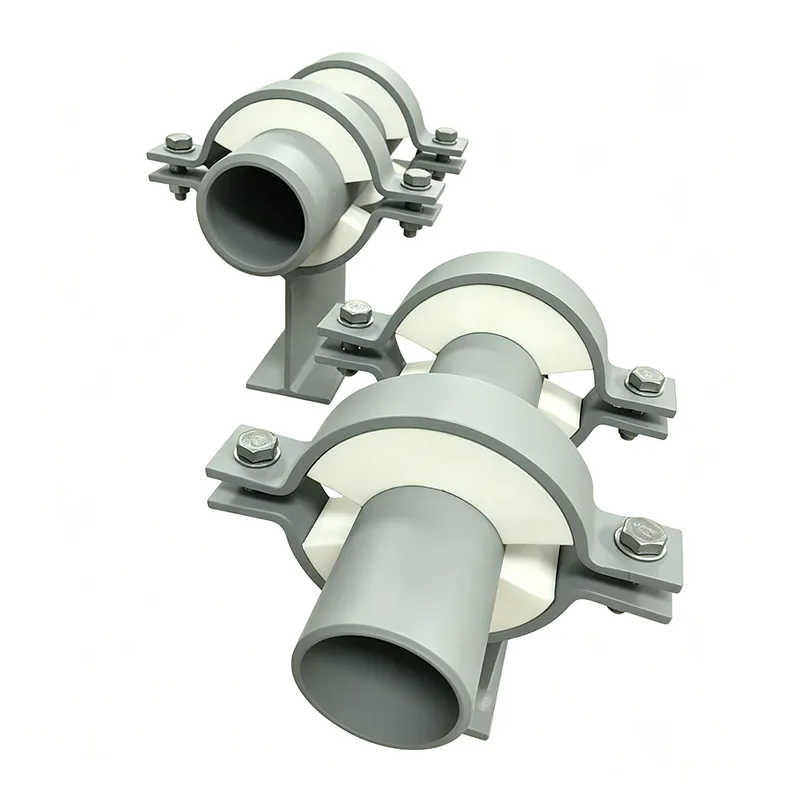

I supporti per tubazioni preisolate sono componenti di supporto per tubazioni appositamente progettati che combinano la capacità di carico meccanico con la protezione dell'isolamento termico. A differenza dei tradizionali supporti o calzari per tubi, questi prodotti includono una sezione isolante integrata tra il tubo e la struttura portante.
In molti sistemi di tubazioni industriali, l'isolamento viene installato attorno ai tubi per mantenere la stabilità della temperatura. Tuttavia, quando un supporto metallico standard entra direttamente in contatto con la superficie del tubo, crea un ponte termico. Questa connessione consente un trasferimento di calore indesiderato, che può provocare condensa, perdita di energia, problemi di congelamento o corrosione sotto l'isolamento.
Un supporto per tubi preisolato elimina questo problema integrando un blocco isolante ad alte prestazioni nella struttura di supporto. Il design consente alla tubazione di rimanere meccanicamente stabile pur mantenendo prestazioni di isolamento continue.
Yangzhou Tianshun è specializzata nella produzione di soluzioni di supporto per tubazioni, compresi supporti per tubi preisolati progettati per servizi a freddo, applicazioni criogeniche e sistemi industriali ad alta temperatura. L'azienda sviluppa progetti personalizzati in base ai requisiti del progetto, alle temperature di esercizio, alle dimensioni dei tubi e alle condizioni di installazione.
Il principio di funzionamento dei supporti per tubi preisolati si basa sulla separazione del percorso del carico strutturale dal percorso della conduzione termica. Il supporto trasferisce il peso della tubazione mentre la sezione isolante riduce al minimo il trasferimento di calore tra il tubo e le strutture esterne.
| Componente | Funzione |
|---|---|
| Sella o scarpa in acciaio | Fornisce resistenza meccanica e trasferisce i carichi della tubazione alla struttura. |
| Blocco isolante | Crea separazione termica e riduce il trasferimento di calore. |
| Barriera al vapore | Impedisce la penetrazione dell'umidità nei materiali isolanti. |
| Piastra scorrevole (opzionale) | Consente il movimento della tubazione causato dall'espansione e dalla contrazione termica. |
Per le tubazioni fredde, lo strato isolante impedisce l'ingresso di calore esterno nel sistema e riduce i rischi di condensa. Per le tubazioni calde, riduce al minimo la perdita di calore e migliora l'efficienza energetica.
La struttura integrata riduce anche le difficoltà di installazione perché il supporto isolante arriva come un insieme completo anziché richiedere ulteriori lavori di isolamento in cantiere.
I sistemi di tubazioni industriali spesso subiscono guasti causati da una progettazione inadeguata del supporto. I supporti tradizionali possono sembrare semplici, ma nel tempo possono creare serie sfide operative.
| Problema comune | Impatto sul sistema di condotte | Soluzione di supporto preisolata |
|---|---|---|
| Formazione di ponti termici | Maggiore trasferimento di calore e prestazioni di isolamento ridotte | Il blocco isolante integrato separa il tubo dalla struttura |
| Condensa e formazione di ghiaccio | Rischio di corrosione e problemi di manutenzione | Mantiene la continuità dell'isolamento e previene l'esposizione all'umidità |
| Perdita di energia | Costi operativi più elevati | Migliora l'efficienza termica delle tubazioni calde e fredde |
| Danni all'isolamento | Riparazioni frequenti e tempi di inattività | Fornisce un'interfaccia di supporto stabile |
Per i sistemi GNL e criogenici, anche un piccolo ponte termico può influire in modo significativo sulle prestazioni del sistema. Un supporto per tubi preisolati adeguatamente progettato garantisce che il sistema di isolamento rimanga efficace nei punti critici di supporto.
La scelta del sistema di supporto corretto può influenzare la sicurezza della pipeline, i requisiti di manutenzione e i costi operativi a lungo termine. I principali vantaggi includono:
I supporti per tubi preisolati sono ampiamente utilizzati nei settori in cui il controllo della temperatura e l'affidabilità delle tubazioni sono essenziali.
| Industria | Esempio di applicazione |
|---|---|
| GNL e industria criogenica | Condutture a bassa temperatura che richiedono isolamento termico |
| Generazione di energia | Condotte di vapore e di processo con requisiti di temperatura elevata |
| Elaborazione chimica | Linee di processo corrosive e sensibili alla temperatura |
| Raffreddamento distrettuale | Reti di distribuzione dell'acqua refrigerata |
| Alimentare e Farmaceutico | Pulire i sistemi di tubazioni a temperatura controllata |
Yangzhou Tianshun fornisce prodotti di supporto per condutture per diversi ambienti industriali e fornisce soluzioni basate sulle condizioni effettive del progetto.
La scelta del supporto corretto richiede la considerazione di diversi fattori tecnici. La scelta di un prodotto non adatto può causare guasti all'isolamento o sollecitazioni eccessive sulla tubazione.
I parametri tecnici importanti includono solitamente la densità dell'isolamento, la resistenza alla compressione, la conduttività termica, il materiale di supporto e la capacità di carico.
| Parametro | Considerazione tipica |
|---|---|
| Intervallo di temperatura | Dalle condizioni criogeniche alle applicazioni ad alta temperatura |
| Materiale isolante | Schiuma PU, PIR, lana minerale o materiali personalizzati |
| Materiale di supporto | Acciaio al carbonio, acciaio inossidabile o leghe speciali |
| Requisito di movimento | Design con supporto fisso, scorrevole o guidato |
Yangzhou Tianshun si concentra sulla produzione di soluzioni affidabili di supporto per tubazioni attraverso processi di produzione professionali e un rigoroso controllo di qualità. L'azienda fornisce supporti per tubi preisolati personalizzati per diverse esigenze ingegneristiche.
Il processo di produzione comprende l'ispezione dei materiali, la fabbricazione di precisione, l'integrazione dell'isolamento, il controllo dimensionale e la verifica della qualità finale. Ogni supporto è progettato per ottenere prestazioni meccaniche affidabili mantenendo l'efficacia dell'isolamento termico.
Con una vasta esperienza nella produzione di supporti per condutture, Yangzhou Tianshun serve settori quali energia, lavorazione chimica, produzione di energia e edilizia industriale. L'azienda fornisce supporto tecnico per aiutare i clienti a selezionare soluzioni adatte per sistemi di tubazioni complessi.
Le tubazioni fredde richiedono una protezione isolante continua. I tradizionali supporti metallici creano ponti termici che possono causare condensa e corrosione. I supporti per tubi preisolati mantengono la continuità dell'isolamento e riducono questi rischi.
SÌ. Sono adatti per condotte calde perché riducono il trasferimento di calore e migliorano l'efficienza energetica. Il materiale isolante può essere selezionato in base ai requisiti di temperatura operativa.
SÌ. Yangzhou Tianshun fornisce soluzioni personalizzate in base alle dimensioni del tubo, allo spessore dell'isolamento, ai requisiti di carico, alle condizioni di temperatura e ai metodi di installazione.
Poiché l'isolamento e la struttura di supporto vengono integrati prima della consegna, i team di installazione possono ridurre il lavoro di assemblaggio sul campo e migliorare l'efficienza del progetto.
I clienti devono fornire le specifiche del tubo, la temperatura operativa, i requisiti di isolamento, il tipo di supporto e le condizioni di movimento. Queste informazioni aiutano gli ingegneri a progettare la soluzione corretta.
I supporti per tubi preisolati sono componenti essenziali per i moderni sistemi di tubazioni industriali perché risolvono le sfide causate da ponti termici, danni all'isolamento, condensa e perdita di energia. Un sistema di supporto adeguatamente progettato migliora l'affidabilità della pipeline, riduce i requisiti di manutenzione e prolunga la durata delle apparecchiature.
Con esperienza di produzione professionale e capacità ingegneristiche personalizzate,Yangzhou Tianshunfornisce soluzioni affidabili di supporto per tubi preisolati per applicazioni industriali esigenti in tutto il mondo. Se hai bisogno di un sistema di supporto affidabile progettato in base ai requisiti della tua pipeline, per favorecontattaciper un'assistenza professionale e una soluzione personalizzata.
