Riepilogo dell'articolo:Un sistema di supporto affidabile è essenziale per le tubazioni industriali esposte a dilatazione termica, contrazione, vibrazioni e variazioni dei carichi operativi. UNSupporto a molla variabile per pipelinefornisce un movimento verticale controllato supportando continuamente la tubazione. Con esperienza di produzione professionale,Tianshunfornisce soluzioni di supporto a molla variabile standardizzate e personalizzate per centrali elettriche, impianti petrolchimici, sistemi di petrolio e gas, impianti chimici, progetti di trattamento delle acque e altre applicazioni industriali impegnative.
Sommario
- Che cos'è un supporto primaverile variabile per la pipeline?
- Perché è necessario il supporto variabile della molla nelle tubazioni industriali?
- Come funziona un supporto a molla variabile?
- Quali sono le specifiche tecniche principali?
- Quali sono i componenti principali?
- Quali sono i principali vantaggi?
- Dove viene utilizzato il supporto a molla variabile?
- Come dovresti selezionare il giusto supporto a molla variabile?
- In che modo la qualità della produzione influisce sulle prestazioni?
- Come si confronta con altri supporti per tubi?
- Domande frequenti

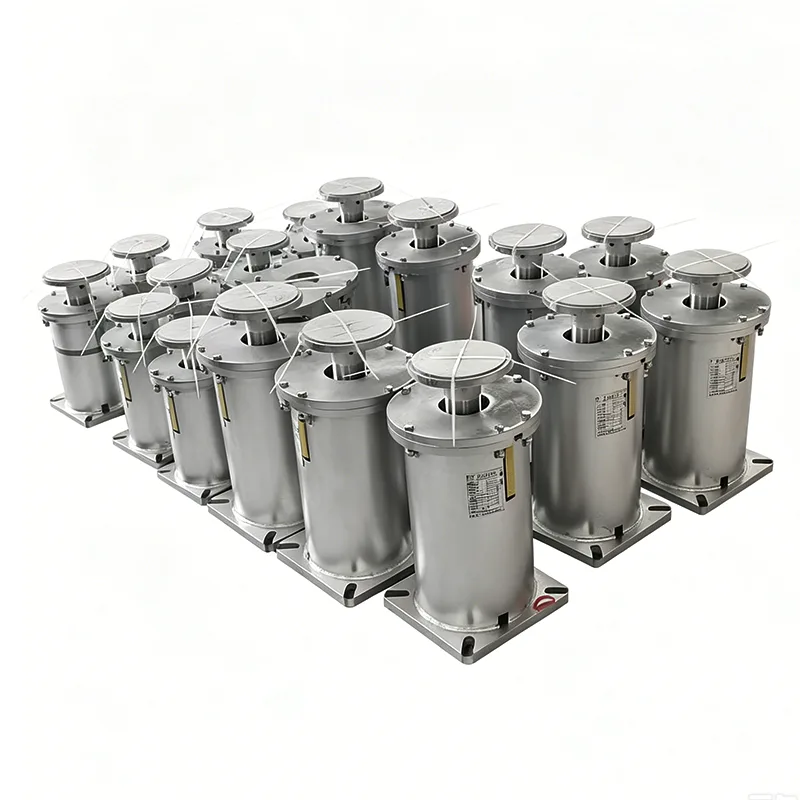

Che cos'è un supporto primaverile variabile per la pipeline?
A Supporto a molla variabile per pipelineè un supporto meccanico elastico progettato per sostenere i carichi della tubazione consentendo un movimento verticale controllato. A differenza di un supporto rigido, che limita il movimento, un supporto a molla variabile utilizza le caratteristiche di deflessione di una molla per adattarsi ai cambiamenti nella posizione della tubazione.
Le tubazioni industriali possono spostarsi in modo significativo quando le temperature di esercizio cambiano. Le linee del vapore, i sistemi dell'acqua di alimentazione, le condutture di processo, le linee della condensa e altri sistemi ad alta temperatura possono espandersi durante il funzionamento e contrarsi dopo l'arresto. Se questo movimento non viene gestito correttamente, forze eccessive possono essere trasferite a tubi, valvole, flange, ugelli delle apparecchiature e collegamenti strutturali.
Un supporto a molla adeguatamente selezionato aiuta a distribuire queste forze mantenendo un carico di supporto prevedibile. La gamma di prodotti Tianshun comprende configurazioni standard e personalizzate progettate per diverse capacità di carico, requisiti di viaggio, condizioni di installazione e ambienti industriali.
Perché è necessario il supporto variabile della molla nelle tubazioni industriali?
Il supporto della pipeline non è semplicemente una questione di tenere un tubo in posizione. Un sistema di supporto adeguatamente progettato deve sopportare peso, movimento termico, vibrazioni e condizioni operative senza creare eccessivo stress secondario.
I supporti a molla variabili sono particolarmente utili quando una tubazione necessita di compensazione dello spostamento verticale ma non richiede la variazione di carico estremamente bassa associata a un supporto a molla costante.
- Compensazione della dilatazione termica:Consente un movimento verticale controllato al variare della temperatura della tubazione.
- Distribuzione del carico:Fornisce supporto continuo per pipeline e componenti associati.
- Riduzione dello stress:Aiuta a ridurre le forze eccessive trasferite alle apparecchiature collegate.
- Gestione delle vibrazioni:Fornisce un meccanismo di supporto elastico per il funzionamento dei sistemi di tubazioni.
- Protezione dell'attrezzatura:Aiuta a ridurre il rischio di carico eccessivo nei punti di connessione sensibili.
- Flessibilità di installazione:È possibile selezionare diverse configurazioni in base ai requisiti del progetto.
Per i progetti di ingegneria, il supporto deve essere sempre selezionato in base al peso effettivo della tubazione, al movimento, alla temperatura operativa, alla posizione di installazione e alle condizioni strutturali anziché scegliere semplicemente un supporto in base al diametro del tubo.
Come funziona un supporto a molla variabile?
Il principio di funzionamento di un supporto elastico variabile si basa sulla relazione tra la deflessione della molla e il carico applicato. In termini pratici, la molla genera una forza di sostegno che cambia man mano che la tubazione si muove verticalmente.
Quando la tubazione si sposta verso il basso, la molla viene compressa ulteriormente e la forza di supporto aumenta. Quando la tubazione si sposta verso l'alto, la compressione della molla diminuisce e la forza di supporto diminuisce di conseguenza. Questo cambiamento controllato consente al supporto di seguire il movimento della tubazione continuando a sostenere il carico.
La differenza tra carico a freddo e carico a caldo è quindi una considerazione importante durante la progettazione ingegneristica. Il supporto deve essere calibrato correttamente in modo che la sua condizione operativa rimanga entro la variazione di carico e il range di corsa consentiti.
Per le applicazioni in cui lo spostamento verticale è moderato e un certo grado di variazione del carico è accettabile, un supporto a molla variabile può fornire un equilibrio efficace tra prestazioni, semplicità strutturale, comodità di installazione e costo.
Quali sono le specifiche tecniche principali?
Diversi progetti di condutture richiedono capacità di molle e intervalli di movimento diversi. Secondo le informazioni sul prodotto fornite da Tianshun, le configurazioni variabili del supporto a molla possono coprire un'ampia gamma di condizioni operative industriali.
| Specifica | Gamma/Opzione tipica | Significato ingegneristico |
|---|---|---|
| Tipo di supporto | Digitare A, B, C, D, E, F, G | Fornisce flessibilità di configurazione per diverse condizioni di installazione |
| Dimensione primaverile | N. 0–N. 22 | Consente la selezione in base alla capacità di carico richiesta |
| Gamma di viaggio | 30, 60, 90, 120, 180mm | Corrisponde a diversi movimenti verticali della tubazione |
| Carico operativo | 0,2–400 kN | Supporta tubazioni con diversi carichi operativi |
| Direzione del movimento | Verso l'alto/verso il basso | Supporta lo spostamento termico verticale |
| Variabilità del carico | ≤25% standard | Controlla la variazione della forza di supporto durante il movimento |
| Materiale dell'alloggiamento | Acciaio al carbonio Q235/Q355 | Fornisce resistenza strutturale e durata |
| Trattamento superficiale | Zincato a caldo/verniciato | Aiuta ad adattare il supporto alle diverse condizioni ambientali |
Questi valori dovrebbero essere trattati come riferimenti per la selezione del prodotto piuttosto che come limiti di progettazione universali. Le specifiche finali devono essere confermate in base alle condizioni ingegneristiche effettive e alla documentazione tecnica del produttore.
Quali sono i componenti principali?
Un supporto a molla variabile è composto da più componenti coordinati. Ogni parte contribuisce alla capacità di carico, alla stabilità dell'installazione, alla visibilità operativa o alla protezione dell'ambiente.
- Molla elicoidale:Il componente elastico primario, realizzato in acciaio per molle e lavorato per ottenere prestazioni meccaniche stabili.
- Piastre di collegamento superiori e inferiori:Collegare il supporto alla struttura della tubazione e alla struttura di supporto.
- Indicatore di carico:Aiuta a identificare le condizioni di carico e spostamento della molla durante l'installazione e il funzionamento.
- Meccanismo di bloccaggio:Protegge il gruppo molla durante il trasporto, l'installazione e la messa in servizio.
- Custodia protettiva:Aiuta a proteggere la sorgente da polvere, umidità, acqua piovana e esposizione ambientale corrosiva.
La combinazione di questi componenti rende il sistema adatto al servizio industriale a lungo termine in cui sono importanti prestazioni di supporto stabili.
Quali sono i principali vantaggi?
La scelta del corretto supporto della molla può contribuire in modo significativo all'affidabilità di un sistema di tubazioni. Rispetto ai supporti rigidi convenzionali, i design a molla variabile forniscono ulteriore capacità di movimento pur rimanendo relativamente semplici da installare e manutenere.
Variazione del carico controllata
Un supporto a molla variabile adeguatamente progettato limita la variazione della forza di supporto durante il movimento della tubazione. Le informazioni sul prodotto standard di Tianshun specificano una variabilità del carico fino al 25%.
Molteplici opzioni di carico e viaggio
Diverse dimensioni delle molle e range di corsa facilitano l'adattamento del supporto ai requisiti specifici di movimento e carico della tubazione.
Calibrazione pre-caricamento
I supporti a molla possono essere preregolati in base ai requisiti di progetto specificati, contribuendo a semplificare l'installazione e la messa in servizio in cantiere.
Costruzione adattabile
È possibile selezionare diverse configurazioni e materiali per diversi ambienti di installazione, limitazioni di spazio e condizioni di servizio.
Comodità di manutenzione
La costruzione modulare può semplificare la sostituzione e la manutenzione dei componenti quando è richiesta assistenza durante il ciclo di vita dell'apparecchiatura.
Dove viene utilizzato il supporto a molla variabile?
La tecnologia è adatta per sistemi di tubazioni industriali in cui si verifica un movimento verticale a causa di variazioni di temperatura, condizioni operative o vibrazioni delle apparecchiature.
- Condutture del vapore della centrale termoelettrica
- Condotte dell'acqua di alimentazione e del condensato
- Condotte di processo petrolchimico
- Tubazioni di collegamento dello scambiatore di calore
- Stazioni di compressione di petrolio e gas
- Camere delle valvole del gasdotto
- Reti di teleriscaldamento
- Impianti di trattamento delle acque e delle acque reflue
- Tubazioni per navi e piattaforme offshore
- Impianti di lavorazione chimica e farmaceutica
Negli impianti di produzione di energia e petrolchimici, ad esempio, le condutture possono subire ripetuti cicli di riscaldamento e raffreddamento. Un supporto a molla variabile correttamente selezionato può accogliere lo spostamento verticale risultante contribuendo al tempo stesso a mantenere la distribuzione delle sollecitazioni prevista in tutto il sistema di tubazioni.
Come dovresti selezionare il giusto supporto a molla variabile?
La selezione corretta è uno dei passaggi più importanti nella progettazione del supporto a molla. Il supporto deve essere selezionato in base alle condizioni operative effettive e non solo alla dimensione nominale del tubo.
- Determinare il carico operativo:Calcola il peso della tubazione, l'isolamento, le valvole, i raccordi, il peso del fluido e altri componenti supportati.
- Identificare il movimento verticale:Stabilire lo spostamento verso l'alto o verso il basso previsto tra le condizioni fredde e operative.
- Controlla la variazione del carico:Determinare se la variazione di carico ammissibile è adatta alle apparecchiature collegate e al progetto di sollecitazione delle tubazioni.
- Valutare lo spazio di installazione:Selezionare una configurazione adatta in base allo spazio strutturale e di manutenzione disponibile.
- Considera le condizioni ambientali:Selezionare l'alloggiamento e il trattamento superficiale appropriati per umidità, corrosione, temperatura ed esposizione esterna.
- Conferma la direzione di installazione:Verificare se il supporto deve accogliere il movimento verso l'alto o verso il basso.
- Rivedere gli standard tecnici:Assicurarsi che il supporto selezionato sia compatibile con le specifiche di progetto applicabili e i requisiti di progettazione delle tubazioni.
Per progetti complessi, gli ingegneri possono fornire al fornitore il carico della tubazione, la temperatura operativa, lo spostamento previsto, lo spazio di installazione e altri parametri chiave. Il produttore può quindi consigliare un modello e una configurazione adatti.
In che modo la qualità della produzione influisce sulle prestazioni?
Le prestazioni del supporto della molla dipendono fortemente dalla consistenza della molla, dall'accuratezza dimensionale, dalla calibrazione del carico, dalla qualità del materiale e dall'assemblaggio finale. La qualità della produzione è quindi direttamente collegata all'affidabilità a lungo termine delle tubazioni.
Tianshun segnala un approccio di controllo qualità dell'intero processo che copre l'ispezione delle materie prime, la produzione di molle CNC, i test sulle prestazioni delle molle, l'ispezione dell'assemblaggio finito e l'ispezione finale pre-consegna. I suoi impianti di produzione includono macchine per l'avvolgimento di molle CNC, apparecchiature per prove su molle, spettrometri e strumenti per controlli non distruttivi.
Secondo le informazioni sul prodotto, ogni molla viene sottoposta a molteplici test di compressione e carico per verificare prestazioni stabili prima dell'assemblaggio. Il sistema di gestione della qualità dell'azienda è certificato ISO 9001:2015, mentre i suoi prodotti sono dichiarati conformi agli standard internazionali, inclusi i requisiti CE e API.
Queste misure di controllo della qualità sono particolarmente importanti per i progetti industriali in cui i supporti a molla possono rimanere in servizio per molti anni sotto ripetuti cicli termici.
Come si confronta con altri supporti per tubi?
| Fattore di confronto | Supporto molla variabile | Supporto per tubi rigidi | Supporto costante della molla |
|---|---|---|---|
| Movimento verticale | Compensa movimenti moderati | Molto limitato | Adatto per movimenti più ampi |
| Variazione del carico | Tipicamente ≤25% | Cambia bruscamente con lo spostamento | In genere molto più basso |
| Complessità strutturale | Medio | Basso | Alto |
| Installazione | Relativamente semplice | Semplice | Più esigente |
| Livello di costo | Medio | Basso | Alto |
| Applicazione tipica | Sfasamento termico generale | Movimento minimo o nullo | Grandi movimenti o sistemi altamente sensibili al carico |
Questo confronto mostra perché non esiste un supporto universale per tubi “migliore”. Un supporto a molla variabile è particolarmente interessante quando la tubazione subisce uno spostamento verticale moderato ed è accettabile una variazione controllata del carico di supporto.
Domande frequenti
1. Qual è la funzione principale di un supporto a molla variabile per la pipeline?
La sua funzione principale è quella di sostenere il peso di una tubazione consentendo al contempo il movimento verticale controllato causato dall'espansione termica, dalla contrazione o dal cambiamento delle condizioni operative.
2. Qual è la differenza tra un supporto a molla variabile e un supporto a molla costante?
Un supporto a molla variabile cambia la sua forza di supporto quando la molla si flette. Un supporto a molla costante è progettato per mantenere una forza di supporto molto più costante per tutta la corsa specificata. I supporti a molla variabili sono generalmente adatti quando è accettabile una variazione moderata del carico.
3. Quali informazioni sono necessarie per la selezione del supporto a molla?
I parametri importanti includono carico operativo, carico freddo, carico caldo, spostamento verticale, direzione del movimento, temperatura operativa, spazio di installazione, configurazione del tubo e condizioni ambientali.
4. Quali gamme di viaggio sono disponibili?
Le opzioni tipiche del prodotto includono la corsa di 30 mm, 60 mm, 90 mm, 120 mm e 180 mm. La corsa appropriata deve essere selezionata in base al movimento effettivamente calcolato della tubazione.
5. È possibile personalizzare i supporti a molla variabili?
SÌ. È possibile sviluppare soluzioni personalizzate per requisiti di carico speciali, condizioni di spostamento, spazi di installazione limitati, materiali, trattamenti superficiali e altri requisiti specifici del progetto.
6. Come posso determinare se ho bisogno di un supporto a molla variabile o costante?
La decisione dovrebbe basarsi sul movimento della tubazione, sulla variazione ammissibile del carico di supporto, sulla sensibilità delle apparecchiature collegate, sull'analisi delle sollecitazioni e sulle specifiche del progetto. Per i sistemi di tubazioni critici, la selezione deve essere confermata attraverso calcoli ingegneristici e revisione tecnica professionale.
Conclusione
Un sistema di supporto ben progettato è fondamentale per il funzionamento sicuro e affidabile delle tubazioni industriali. Combinando il supporto elastico del carico con il movimento verticale controllato, aSupporto a molla variabile per pipelinepuò aiutare a gestire lo spostamento termico, distribuire i carichi sulle tubazioni, ridurre lo stress eccessivo e proteggere le apparecchiature collegate. Per progetti che richiedono soluzioni standard o personalizzate, Tianshun offre supporti a molla variabili con molteplici configurazioni di carico e corsa, controllo della qualità della produzione, assistenza nella selezione tecnica e supporto post-vendita. Se stai pianificando un nuovo progetto di pipeline o aggiornando un sistema di supporto esistente,contattacicon i vostri requisiti di carico, spostamento, temperatura e installazione per discutere una soluzione di supporto a molla variabile adatta alla vostra applicazione.
