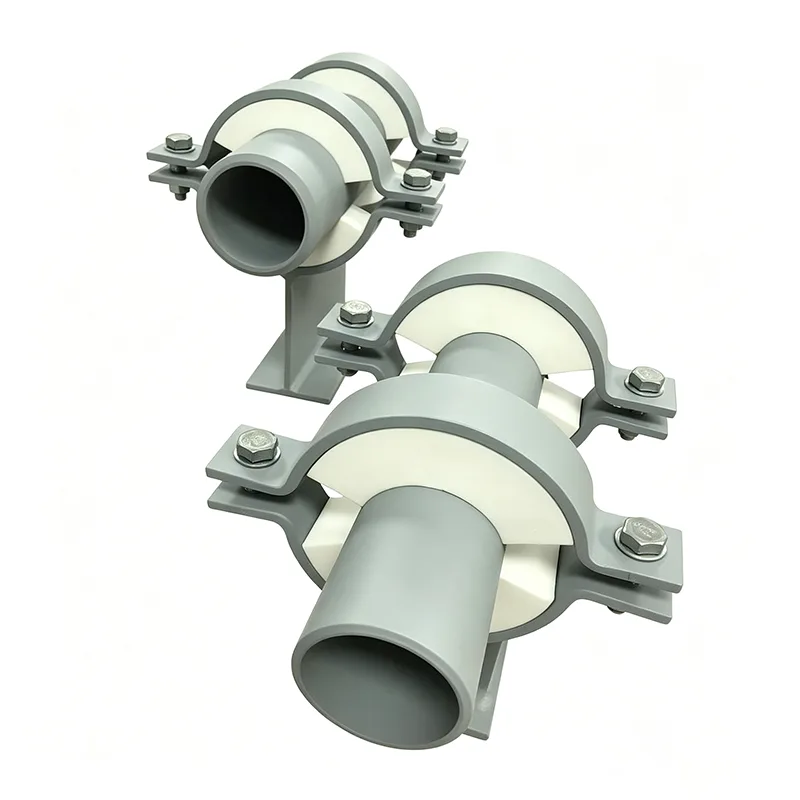

Supporti per tubi isolati

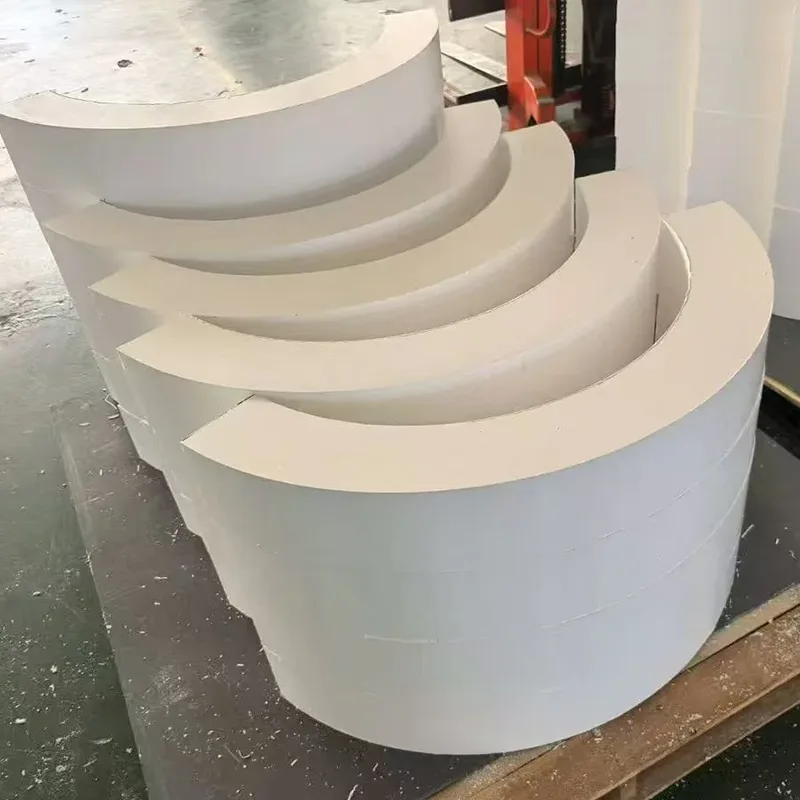

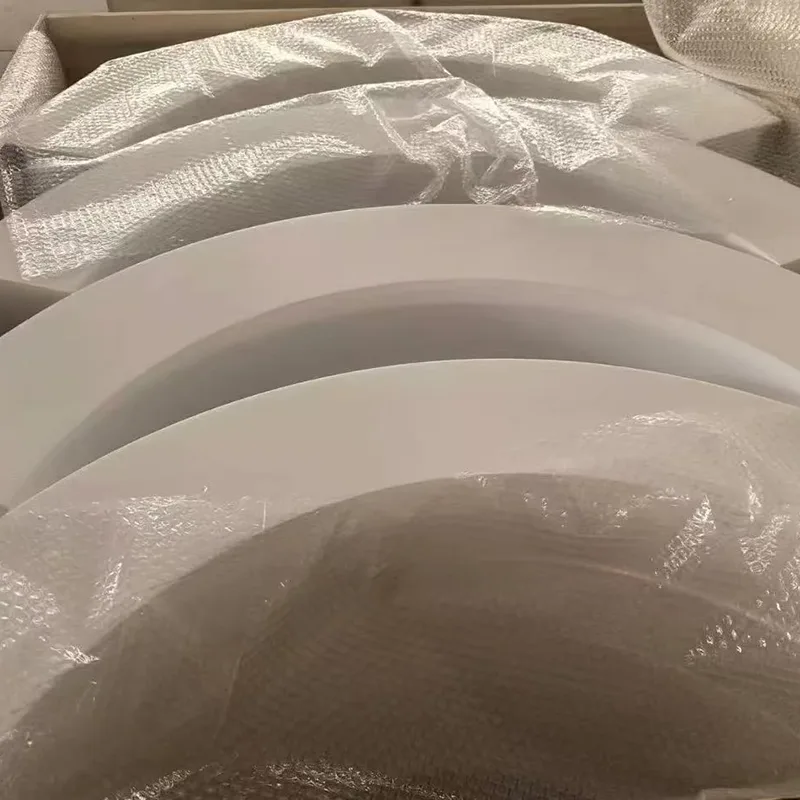

Si tratta di un supporto appositamente progettato per tubazioni isolate, progettato per sostenere l'isolamento realizzato in PTFE lavorato con precisione e stampato a compressione. Attualmente esiste una forte domanda per questo prodotto sul mercato russo. In Cina, la qualità dei prodotti in PTFE varia in modo significativo, rendendo difficile per i commercianti internazionali reperire articoli di alta qualità. La nostra azienda utilizza materiali di prima qualità e produce supporti in una gamma di dimensioni da DN20 a DN1200.

Un supporto non isolato su un tubo altrimenti ben isolato è un buco nel sistema. Su una linea di acqua refrigerata gocciola condensa. Su una linea del vapore irradia calore. Su un tubo criogenico, estrae l'umidità dall'aria e la congela. Lo scopo di un supporto per tubi isolato è quello di colmare questo divario, ovvero di sostenere il peso del tubo, del contenuto e dell'isolamento senza creare un cortocircuito termico tra il tubo e la struttura.

Yangzhou Tianshun progetta e produce supporti per tubi isolati dal 2012 per reti di teleraffreddamento, sistemi di vapore industriali, terminali GNL e impianti di trasformazione alimentare in tutto il mondo. Costruiamo ciascun supporto come un unico assieme sottoposto a prova di carico con il blocco isolante completamente integrato, in modo da non dover realizzare il taglio termico in loco.

Come funziona il Taglio Termico

In una scarpa per tubi standard, la sella metallica poggia direttamente sulla piastra di base metallica. Il caldo o il freddo passano direttamente attraverso. In un supporto isolato, tra le due parti metalliche si trova un blocco isolante rigido. Il carico del tubo viaggia dalla sella all'isolamento e dall'isolamento alla piastra di base. La sella non tocca mai la piastra di base. Il blocco è lavorato per adattarsi al diametro del tubo su una faccia e alla base in acciaio sull'altra, garantendo un contatto completo e senza carichi concentrati.

Il materiale del blocco è selezionato per rimanere resistente alla temperatura di progetto. Il poliisocianurato ad alta densità (PIR) funziona per le linee di acqua refrigerata e glicole. Il vetro cellulare supporta il servizio criogenico fino a -196°C e offre una permeabilità al vapore acqueo prossima allo zero. Il silicato di calcio supporta le linee di vapore e olio caldo fino a 650°C. La resistenza alla compressione del blocco viene verificata rispetto al carico completo dell'idrotest, non solo al peso operativo, in modo che non si schiacci durante la messa in servizio.

Una barriera al vapore che non si ferma al supporto

Sui tubi freddi, l’ingresso di umidità rappresenta la più grande minaccia a lungo termine. Il vapore acqueo che penetra nell'isolamento finirà per condensare, congelare o corrodere la superficie del tubo. I nostri supporti isolanti sono costruiti con un collare metallico di tenuta continuo attorno al blocco isolante. Il personale del cantiere applica il rivestimento isolante del tubo fino a questo collare e lo sigilla con adesivo o nastro adesivo. Nessun divario. Nessuna toppa tagliata a mano. Solo una guarnizione di tenuta del vapore pulita e ispezionabile che rimane ermetica.

Quando il tubo deve scorrere, l'isolamento rimane in posizione

Molte linee isolate si espandono e si contraggono con la temperatura. Un supporto fisso contrasterebbe quel movimento. Integriamo una superficie di scorrimento a basso attrito direttamente nel gruppo di supporto. Una lamiera di acciaio inossidabile lucidato è incollata sul lato inferiore del blocco isolante (o su una piastra di distribuzione del carico sottostante). Un cuscinetto impregnato di PTFE o grafite è incollato alla parte superiore della piastra di base. Le due superfici scorrono l’una contro l’altra con un coefficiente di attrito sufficientemente basso da poter essere superato dalle forze termiche proprie del tubo. L'intera interfaccia di scorrimento è racchiusa all'interno del corpo di supporto, protetta da polvere, sabbia e acqua, quindi rimane libera di muoversi per tutta la vita del sistema.

Costruito per soddisfare le specifiche del tuo tubo, non un catalogo

Non prendiamo un supporto isolato da uno scaffale. Ogni ordine è configurato per:

Dimensioni del tubo e spessore della parete

Materiale isolante e spessore

Temperature di esercizio e di progetto

Carichi di supporto (portata lorda, prova idraulica, occasionale)

Requisiti di movimento (slitta assiale, ancoraggio fisso, guida laterale)

Esposizione ambientale (interna, esterna, costiera, zona di lavaggio, zona antincendio)

I componenti in acciaio sono acciaio al carbonio zincato a caldo come standard, con acciaio inossidabile (304L, 316L) disponibile per applicazioni corrosive o igieniche. Tutte le saldature strutturali vengono eseguite da saldatori qualificati secondo procedure certificate.

Applicazioni in tutti i settori

Acqua refrigerata e teleraffreddamento: senza condensa, senza gocciolamenti, senza CUI.

Vapore e acqua calda: perdita di calore minima, temperature di contatto sicure e piastre scorrevoli che consentono l'espansione.

Criogenico e GNL: blocchi isolanti in vetro cellulare, corpi in acciaio inossidabile e scarpe fredde che impediscono la formazione di ghiaccio sulla struttura.

Alimentare e farmaceutico: acciaio inossidabile, finiture igieniche, isolamento incapsulato e totale compatibilità con i lavaggi.

Petrolio e gas: materiali per servizi acidi, opzioni resistenti al fuoco e progetti a tenuta di vapore per ambienti costieri e offshore.

Documentazione a supporto di ogni ordine

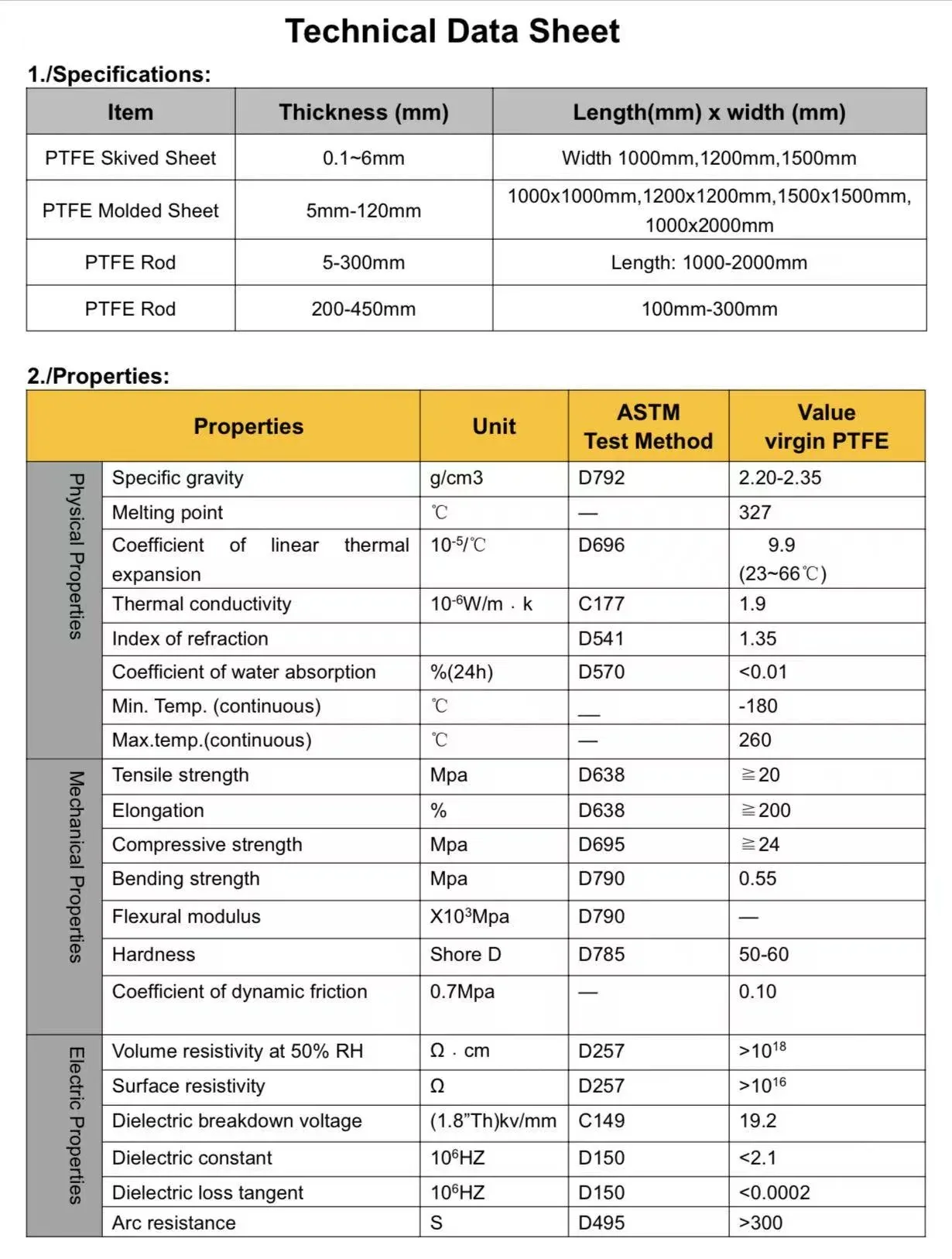

Ogni spedizione include certificati dei materiali EN 10204 Tipo 3.1, schede tecniche di isolamento con valori di resistenza alla compressione e conduttività termica, rapporti di ispezione dimensionale e certificati di test di carico quando richiesto. Per progetti nel settore petrolifero e del gas, possiamo fornire rapporti di test HIC e documentazione di conformità NACE. Per le applicazioni alimentari, i rapporti sulla finitura superficiale e le dichiarazioni sui materiali sono standard.

Domande frequenti

D: Potete abbinare qualsiasi tipo e spessore di isolamento?

R: Sì. Lavoriamo il blocco isolante in base al diametro esterno esatto del tubo e allo spessore dell'isolamento e selezioniamo il materiale del blocco in base alla temperatura operativa.

D: Fornite l'unità completa inclusa la piastra scorrevole se è necessario il movimento?

R: Sì. Possiamo integrare alla base una piastra scorrevole in PTFE o grafite, il tutto racchiuso all'interno del corpo di supporto.

D: Come si evita che il blocco isolante si bagni?

R: Il blocco è completamente incapsulato nel corpo di supporto in acciaio e forniamo un collare di tenuta in metallo per una connessione continua di barriera al vapore all'isolamento del tubo.

D: Cosa succede se il mio tubo è in acciaio inossidabile o richiede condizioni igieniche?

R: Realizziamo l'intero supporto in acciaio inossidabile 304L o 316L con superfici decapate e passivate, adatte per ambienti di lavaggio e per uso alimentare.

D: Posso ottenere una versione ignifuga?

R: Sì. Possiamo incorporare materiali di protezione antincendio passiva classificati per l'esposizione al fuoco cellulosico o a getto, mantenendo l'integrità portante per il periodo richiesto.

Un supporto per tubo isolato è un piccolo componente in un grande progetto, ma un guasto (isolamento schiacciato, barriera al vapore divisa, piastra scorrevole grippata) può forzare un arresto non pianificato. Produciamo questi supporti da oltre un decennio, effettuando spedizioni in più di 45 paesi, con oltre il 70% del nostro business derivante da clienti abituali. Questo record esiste perché trattiamo ogni supporto come un assieme progettato, non come un articolo in stock. Inviaci la pianificazione delle tubazioni e le specifiche di isolamento. Restituiremo una proposta dimensionata e un prezzo fisso entro un giorno.
