In molti siti industriali, sotto le tubazioni sono presenti apparecchiature, passaggi, gruppi di valvole o altri ostacoli che rendono impossibile l'installazione di supporti a pavimento. Nel frattempo, alcune tubazioni di grande diametro subiscono spostamenti termici superiori a 100 mm e le fluttuazioni di carico dei normali supporti a molla variabili faranno sì che lo stress della tubazione superi i limiti consentiti.

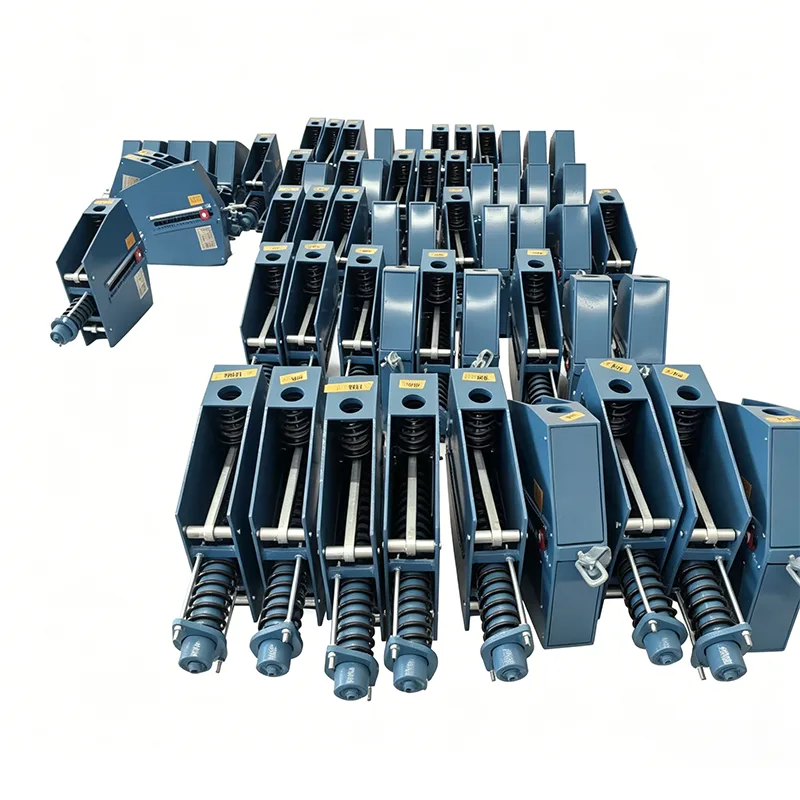

Il supporto a molla costante sospeso risolve perfettamente questa sfida del settore. Viene installato mediante sospensione da strutture in acciaio sopraelevate, non occupa spazio sotto le tubazioni e fornisce al tempo stesso una forza di supporto costante con un tasso di fluttuazione ≤5% lungo l'intera corsa.
| Tabella delle specifiche del gancio a molla Constant | Esempio |
| Modello/Serie | PH, LH, CA, CS, TH |
| Capacità di carico (operativa) | 0,1 kN - 500 kN |
| Viaggio totale | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaggio reale | Fino a 600 mm |
| Deviazione del carico (tolleranza) | ±5% (Standard) / ±3% (Alta prec.) |
| Posizione di installazione | Orizzontale/Verticale |
| Finitura alloggiamento | Zincato a caldo/epossidico |
| Temp. operativa | Da -20°C a +80°C (ambiente) |
| Materiale della bobina della molla | 60Si2Mn / 50CrVA |
| Intervallo di regolazione del carico | ±10% (regolazione sul campo) |
I due metodi di installazione hanno i rispettivi scenari applicabili per le diverse condizioni del sito e i supporti a molla costante sospesi offrono vantaggi insostituibili in ambienti con vincoli di spazio:
|
Dimensione di confronto |
Supporto a molla costante sospeso |
Supporto a molla costante montato a pavimento |
|
Posizione di installazione |
Sotto strutture sopraelevate in acciaio/travi in cemento |
Piattaforme fuori terra/attrezzature |
|
Occupazione dello spazio sotto il gasdotto |
Nessuno |
Occupazione completa |
|
Difficoltà di installazione |
Medio (richiede il funzionamento ad alta quota) |
Basso |
|
Carica percorso di trasferimento |
Conduttura → Supporto → Struttura aerea |
Conduttura → Supporto → Fondazione del terreno |
|
Scenari applicabili |
Condotte con ostacoli sottostanti, condotte sopraelevate |
Condotte con spazio sufficiente sottostante |
|
Capacità di carico massima |
1200kN |
2000kN |
|
Spostamento massimo |
400 mm |
600 mm |
Basati sulla progettazione generale del supporto a molla costante, i supporti sospesi a molla costante sono stati sottoposti a ottimizzazioni mirate per le caratteristiche di sollecitazione dell'installazione della sospensione:
▶ Alette di sollevamento integrali forgiate: le alette di sollevamento superiori adottano una tecnologia di forgiatura monolitica senza difetti di saldatura, raggiungendo un fattore di sicurezza di 2,5 volte.
▶ Dispositivo di limitazione anti-oscillazione: dotato di strutture di limitazione trasversale per impedire un'oscillazione eccessiva della tubazione durante il funzionamento.
▶ Gruppo asta appendiabiti regolabile: aste appendiabiti regolabili standard da 1 a 3 m per adattarsi a diverse altezze di installazione.
▶ Design di protezione anticaduta: doppi meccanismi di sicurezza sono installati in tutti i punti di connessione per prevenire cadute ad alta quota.
▶ Indicatore visivo di spostamento: piastre su larga scala sono montate lateralmente per una facile osservazione dello stato operativo da parte del personale di terra.
Sono disponibili cinque serie standard di supporti a molla costante sospesi per coprire la maggior parte dei requisiti delle applicazioni industriali:
|
Serie di modelli |
Intervallo di carico nominale (kN) |
Intervallo di spostamento nominale (mm) |
Intervallo di temperatura operativa (℃) |
Lunghezza asta di sospensione standard (m) |
Peso unitario massimo (kg) |
|
HCS-50 |
1–50 |
50, 100 |
-40~+450 |
1.5 |
120 |
|
HCS-100 |
50-100 |
100, 150 |
-40~+450 |
2.0 |
250 |
|
HCS-200 |
100-200 |
150, 200 |
-40~+550 |
2.0 |
480 |
|
HCS-500 |
200–500 |
200, 300 |
-40~+550 |
2.5 |
1200 |
|
HCS-1200 |
500-1200 |
300, 400 |
-196~+550 |
3.0 |
3500 |
Tutti i prodotti sono conformi agli standard GB/T 17116.2, ANSI/ASME B31.1 e API RP 551.
Gli indicatori chiave di prestazione dei supporti a molla costanti sospesi superano tutti i requisiti degli standard nazionali. Tutti i dati provengono da registri di ispezione completi al 100% del nostro laboratorio accreditato CNAS:
|
Indicatore di prestazione |
Requisito standard nazionale |
Valore misurato di Tianshun |
|
Tasso di fluttuazione del carico |
≤5% |
≤4% |
|
Resistenza alla trazione dell'aletta di sollevamento |
1,5 volte il carico nominale |
2,5 volte il carico nominale |
|
Prove non distruttive sulle saldature |
Campionamento del 20%. |
Ispezione completa al 100%. |
|
Vita affaticata |
≥100.000 cicli |
≥150.000 cicli |
|
Precisione di regolazione dell'asta del gancio |
±10 mm |
±5 mm |
Per garantire l'assoluta sicurezza dei prodotti installati in alta quota, assegniamo un codice identificativo univoco del prodotto a ogni supporto a molla costante sospeso, consentendo la tracciabilità dell'intero ciclo di vita:
▶ Tracciabilità delle materie prime: ogni lotto di acciaio è accompagnato dal certificato di prova del mulino (MTC) originale e i risultati dell'analisi spettrale sono legati al codice identificativo.
▶ Registri del processo di produzione: gli operatori e i timestamp per tutti i processi critici (saldatura, trattamento termico, assemblaggio) sono completamente documentati.
▶ Archiviazione dei rapporti di ispezione: tutti i rapporti di ispezione vengono convertiti in file elettronici e possono essere interrogati online tramite il codice identificativo.
▶ Marchio di fabbrica: il codice identificativo univoco, la data di produzione e il numero dell'ispettore sono incisi sulla targhetta del prodotto.
▶ Monitoraggio post-vendita: le informazioni sull'installazione e sul funzionamento del prodotto vengono inserite in modo sincrono nel sistema, fornendo supporto tecnico permanente.
I supporti a molla costanti sospesi sono stati applicati con successo in oltre 320 progetti industriali in tutto il mondo, con consegne cumulative che superano le 180.000 unità. Gli scenari tipici includono:
▶ Sezioni ad alta quota delle condotte principali del vapore e del vapore di riscaldamento nelle centrali elettriche
▶ Condotte di processo elevate nelle aree degli impianti di raffinerie di petrolio
▶ Condutture dei serbatoi nei terminali di ricezione del GNL
▶ Sezioni sospese delle condotte dell'aria calda degli altiforni nelle acciaierie
▶ Condutture di vapore sopraelevate che attraversano fiumi e strade nelle città
▶ Condutture di grande diametro nelle isole convenzionali delle centrali nucleari
Possiamo fornire copie di contratti di progetto precedenti, rapporti di accettazione del proprietario e foto di operazioni in loco come prova delle nostre capacità.
In risposta alle particolari esigenze di installazione in alta quota dei supporti sospesi, forniamo servizi esclusivi:
▶ Progettazione del nodo di installazione e calcolo del carico gratuiti
▶ Invio di tecnici operativi certificati in alta quota per indicazioni sull'installazione in loco
▶ Fornitura di strumenti di installazione dedicati e dispositivi di protezione della sicurezza
▶ Periodo di garanzia di 18 mesi, 6 mesi in più rispetto allo standard del settore
▶ Servizi di ispezione regolari per garantire il funzionamento sicuro a lungo termine dei prodotti
D: Cosa succede se l'altezza di installazione è insufficiente?
R: Possiamo personalizzare le versioni con asta di sospensione corta in base all'altezza effettiva del sito o fornire le migliori soluzioni di installazione incassata per massimizzare il risparmio di spazio di installazione.
D: Come regolare il carico di supporto da terra?
R: Tutti i modelli sono dotati di dispositivi regolabili a terra. La regolazione fine del carico può essere completata da terra utilizzando una chiave estesa dedicata, eliminando la necessità di operazioni ad alta quota.
D: Come vengono protetti i prodotti durante il trasporto?
R: Utilizziamo casse di legno personalizzate con materiali di imbottitura interni e dispositivi di fissaggio per evitare la deformazione del meccanismo della biella durante il trasporto. È incluso anche un dispositivo di bloccaggio per il trasporto per garantire che i prodotti arrivino al sito in perfette condizioni.
