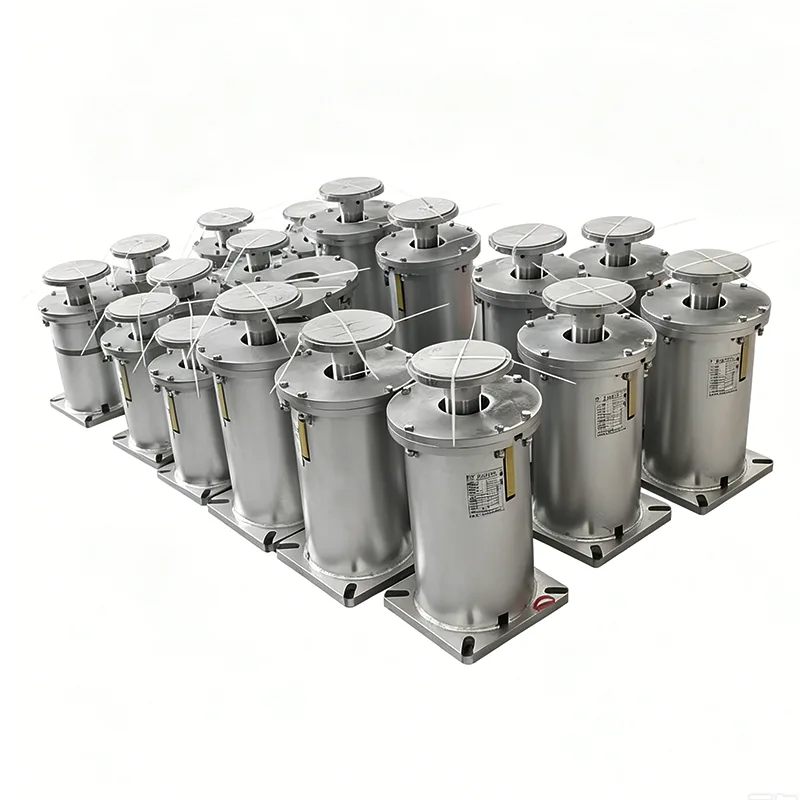

Supporto a molla variabile per pipeline

Il supporto a molla variabile per tubazioni è un dispositivo di supporto elastico dedicato progettato per resistere allo spostamento verticale delle tubazioni. Fornisce una forza di supporto regolabile entro l'intervallo di spostamento consentito sfruttando la rigidità intrinseca delle molle. Quando le tubazioni si muovono su e giù a causa delle fluttuazioni di temperatura, del flusso del fluido o delle vibrazioni delle apparecchiature, il supporto regola automaticamente la forza del cuscinetto, prevenendo efficacemente la concentrazione delle tensioni sui tubi e danni alle connessioni delle apparecchiature.

Yangzhou Tianshun Piping è impegnata nella produzione di questo prodotto dal 2012. Fino ad ora abbiamo fornito oltre 800.000 set a più di 300 progetti industriali in tutto il mondo e le prestazioni del prodotto sono state pienamente convalidate da operazioni in loco a lungo termine.

Specifiche Tecniche del Prodotto

Principio di progettazione e composizione strutturale

Progettata secondo la legge di Hooke, la deflessione della molla è direttamente proporzionale al carico applicato. Quando la tubazione si sposta verso l'alto, la compressione della molla diminuisce e la forza di supporto si riduce di conseguenza. Quando la tubazione si sposta verso il basso, la compressione della molla aumenta, determinando una forza di supporto più elevata. Questa caratteristica consente al supporto di adattarsi ai cambiamenti dinamici delle tubazioni operative e di mantenere l'equilibrio delle sollecitazioni dell'intero sistema di tubazioni.

I prodotti standard sono costituiti dai seguenti componenti chiave:

▶  Molla elicoidale cilindrica: realizzata in lega di acciaio per molle e soggetta a rigoroso trattamento termico e trattamento di stabilizzazione.

▶  Piastre di collegamento superiori e inferiori: utilizzate per collegare tubazioni e strutture edilizie, con modalità di installazione flessibili adattabili alle condizioni del sito.

▶  Piastra indicatore di carico: mostra il carico della molla e lo spostamento della tubazione in tempo reale.

▶  Dispositivo di blocco: protegge la posizione della molla dopo l'installazione e la messa in servizio per evitare deformazioni durante il trasporto e il montaggio in loco.

▶  Involucro protettivo: impedisce l'ingresso di polvere, acqua piovana e sostanze corrosive, in modo da prolungare la durata della molla.

Caratteristiche tecniche principali

▶  Tasso di variazione del carico controllabile: il tasso di variazione del carico di progetto è mantenuto entro il 25%, garantendo una distribuzione uniforme della forza attraverso il sistema di tubazioni.

▶  Ampia scelta di specifiche: dotato di 12 classi di carico e 5 dimensioni di spostamento, che soddisfano le esigenze della maggior parte delle applicazioni di tubazioni industriali.

▶  Calibrazione del pre-carico: pre-regolato sul carico specificato in base ai requisiti del cliente prima della consegna, pronto per l'uso diretto dopo l'installazione in loco.

▶  Struttura antiallentamento: tutte le parti di collegamento sono dotate di dadi di bloccaggio e rondelle di sicurezza per evitare l'allentamento durante il funzionamento.

▶  Costruzione modulare: i componenti principali sono intercambiabili per facilitare la manutenzione e la sostituzione in loco.

▶  Forte adattabilità ambientale: è possibile selezionare materiali e trattamenti superficiali corrispondenti per adattarsi alle diverse condizioni di lavoro.

Confronto delle prestazioni con altri supporti per tubazioni

Scenari applicativi tipici

Il supporto a molla variabile per tubazioni è ampiamente utilizzato in vari sistemi di tubazioni industriali soggetti a variazioni di temperatura, particolarmente ideali per le seguenti applicazioni:

▶  Condotte del vapore, condotte dell'acqua di alimentazione e condotte del condensato nelle centrali termoelettriche

▶  Condutture di processo e di collegamento delle apparecchiature di scambio termico negli impianti petrolchimici

▶  Stazioni di compressione e camere di valvole di gasdotti a lunga percorrenza

▶  Condotte principali e secondarie delle reti di riscaldamento centralizzato urbano

▶  Condotte di trasporto dei fanghi negli impianti di trattamento delle acque reflue

▶  Sistemi di tubazioni su navi e piattaforme offshore

Produzione e controllo qualità dell'intero processo

Possediamo moderne linee di produzione per supporti a molla variabili, dotate di strutture professionali tra cui macchine per l'avvolgimento di molle CNC, macchine per prove su molle, spettrometri e strumenti per controlli non distruttivi. Tutti i prodotti sono fabbricati secondo rigorose procedure di controllo qualità:

1. Ispezione delle materie prime in entrata: per ogni lotto di acciaio vengono condotte analisi della composizione chimica e test delle proprietà meccaniche; i materiali non qualificati sono rigorosamente rifiutati.

2. Controllo della produzione delle molle: le molle sono avvolte da apparecchiature CNC per garantire dimensioni e precisione accurate.

3. Test delle prestazioni della molla: ogni molla viene sottoposta a 3 test di compressione completi e test di carico per garantire prestazioni stabili.

4. Ispezione dell'assemblaggio finito: vengono eseguiti controlli dimensionali, calibrazione del carico e ispezione visiva per i prodotti assemblati.

5. Ispezione pre-consegna finale: l'ispezione a campione viene implementata in conformità con gli standard nazionali e solo i prodotti qualificati sono ammessi per la consegna.

Il nostro sistema di gestione della qualità ha ottenuto la certificazione ISO 9001:2015 e tutti i prodotti sono conformi agli standard internazionali come CE e API.

Guida alla selezione e servizi di supporto

Forniamo una guida professionale alla selezione per aiutare i clienti a scegliere i prodotti più adatti. Forniteci semplicemente i parametri della tubazione, la temperatura operativa, lo spostamento, lo spazio di installazione e altre informazioni rilevanti e i nostri ingegneri calcoleranno e consiglieranno il modello e le specifiche ottimali del supporto a molla variabile per la tubazione.

Offriamo anche una gamma completa di servizi di supporto come segue:

▶  Personalizzazione non standard: prodotti progettati e realizzati su misura per requisiti speciali di carico, spostamento o spazio di installazione limitato.

▶  Assistenza tecnica in loco: è possibile inviare ingegneri professionisti per guidare l'installazione e la messa in servizio in loco.

▶  Servizio di garanzia: tutti i prodotti sono coperti da una garanzia di 12 mesi. I prodotti difettosi verranno riparati o sostituiti gratuitamente entro il periodo di garanzia.

▶  Fornitura di pezzi di ricambio a lungo termine: viene mantenuto un inventario completo di pezzi di ricambio per fornire una risposta rapida alle richieste di pezzi di ricambio dei clienti.

Si prega di contattare il nostro team di vendita per ulteriori dettagli e preventivi sul supporto a molla variabile per pipeline.
