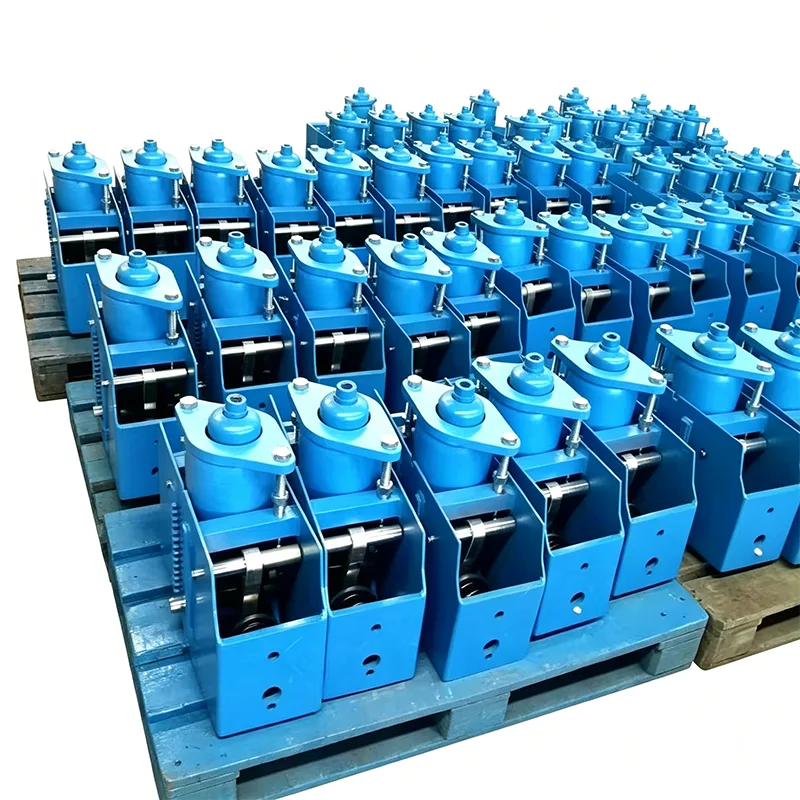

Supporto a molla costante orizzontale

In molti siti industriali, lo spazio limitato sopra le tubazioni rende impossibile l'installazione di supporti verticali a molla costante. Nel frattempo, alcune condotte richiedono un supporto laterale o inferiore e i metodi di supporto tradizionali faticano a soddisfare i requisiti di forza costante in caso di grandi spostamenti. Il supporto a molla costante orizzontale è un prodotto dedicato progettato appositamente per risolvere questi problemi. Viene installato orizzontalmente sotto o accanto alle tubazioni, fornendo una forza di supporto stabile durante l'intera corsa di lavoro con un tasso di variazione del carico controllato entro il 5%.

Principio di funzionamento e caratteristiche strutturali

Il supporto orizzontale a molla costante funziona in base al principio dell'equilibrio del momento. Quando la tubazione subisce uno spostamento verticale, la forza elastica della molla viene convertita in una forza di uscita costante attraverso un meccanismo di collegamento e camma di precisione. A differenza dei supporti verticali, il suo gruppo molla è disposto orizzontalmente, determinando un baricentro più basso e un funzionamento più stabile, rendendolo particolarmente adatto per sistemi di tubazioni di grande carico e grande spostamento.

Il supporto a molla costante orizzontale standard adotta una struttura del telaio saldata integrata, con componenti principali tra cui:

▶  Gruppo molla elicoidale cilindrica disposto orizzontalmente

▶  Sistema di collegamento con bilanciamento del momento ad alta precisione

▶  Meccanismo di regolazione del carico montato lateralmente

▶  Dispositivo di limitazione della doppia corsa

▶  Indicatore visivo di spostamento

▶  Base di montaggio inferiore

Specifiche Tecniche del Prodotto

Confronto con i supporti verticali a molla costante

Parametri delle specifiche della serie completa

Forniamo 6 serie standard di supporti a molla costante orizzontale, che coprono la stragrande maggioranza dei requisiti delle applicazioni industriali:

Tutti i prodotti sono conformi agli standard GB/T 17116.2-2018, ANSI/ASME B31.1 e DIN 2545.

Vantaggi prestazionali principali

▶  Capacità di carico estremamente elevata: fornisce una forza di supporto massima di 1.000 kN per soddisfare i requisiti di tubazioni e apparecchiature di grandi dimensioni

▶  Elevata stabilità operativa: la disposizione orizzontale con baricentro basso offre eccellenti prestazioni sismiche, in grado di resistere a terremoti di magnitudo 8

▶  Manutenzione sicura e comoda: la regolazione laterale e l'ispezione eliminano la necessità di lavori di arrampicata, riducendo i rischi per la sicurezza

▶  Forte adattabilità all'installazione: può essere installato su travi di cemento, strutture in acciaio o fondazioni di apparecchiature

▶  Ampio intervallo di regolazione del carico: consente la regolazione in loco entro ±15% del carico nominale

▶  Design completamente sigillato: impedisce efficacemente l'ingresso di polvere, acqua piovana e sostanze corrosive nei meccanismi interni

Campi di applicazione tipici

I supporti orizzontali a molla costante sono ampiamente utilizzati nei seguenti scenari industriali:

▶  Condutture principali del vapore e di riscaldamento del vapore nelle grandi centrali termoelettriche

▶  Condotte di unità di idrocracking e cracking catalitico fluido nelle raffinerie di petrolio

▶  Condutture di ingresso e uscita dei serbatoi di stoccaggio in terminali GNL di grandi dimensioni

▶  Condotte dell'aria calda degli altiforni e condotte del gas di conversione negli impianti siderurgici

▶  Sistemi convenzionali di condutture del vapore insulari nelle centrali nucleari

▶  Condutture di acqua calda ad alta temperatura di grande diametro per il riscaldamento centralizzato urbano

Produzione e garanzia della qualità

Con 14 anni di esperienza nella produzione di supporti a molla costante, Yangzhou Tianshun Pipeline ha applicato con successo i suoi supporti a molla costante orizzontale a più di 350 progetti industriali in tutto il mondo. Tutti i prodotti sono sottoposti a rigide procedure di controllo qualità:

▶  Controllo delle materie prime: tutto l'acciaio per molle proviene da Baosteel e Angang, ogni lotto è sottoposto ad analisi spettrale e test sulle proprietà meccaniche

▶  Lavorazione di precisione: i componenti chiave sono fabbricati utilizzando centri di lavoro CNC, raggiungendo una precisione dimensionale di grado IT7

▶  Test sulla molla: ogni molla viene sottoposta a 3 test di compressione completi e 100.000 cicli di fatica

▶  Messa in servizio completa della macchina: ciascuna unità viene sottoposta a test sulle prestazioni di forza costante a corsa completa prima della spedizione per garantire un tasso di variazione del carico ≤5%

▶  Ispezione da parte di terzi: possono essere forniti rapporti di ispezione da istituzioni autorevoli a livello internazionale come SGS, BV e TUV

Il nostro sistema di gestione della qualità è certificato ISO 9001:2015 e i nostri prodotti hanno ottenuto le certificazioni CE e API.

Servizio di supporto esclusivo

▶  Sondaggio gratuito in loco e analisi delle sollecitazioni della pipeline

▶  Design personalizzato per spazi di installazione speciali

▶  Ingegneri professionisti forniscono guida all'installazione e alla messa in servizio in loco

▶  Periodo di garanzia di 12 mesi con riparazione o sostituzione gratuita durante il periodo di garanzia

▶  Supporto tecnico a vita e fornitura di pezzi di ricambio

Per informazioni più dettagliate sul supporto a molla costante orizzontale o sulla selezione tecnica per il tuo progetto, contatta il nostro team di vendita.

Domande frequenti (FAQ)

D: È possibile installare supporti orizzontali a molla costante su strutture in acciaio?

R: Sì. Forniamo molteplici forme di base di montaggio per adattarsi a fondazioni in calcestruzzo, travi di strutture in acciaio e piattaforme per attrezzature. Per i modelli per carichi elevati, forniremo consigli sulla progettazione delle fondazioni per garantire che la resistenza dell'installazione soddisfi i requisiti.

D: Il supporto a molla costante orizzontale può essere utilizzato in ambienti a bassa temperatura?

R: Sì. Offriamo modelli speciali per basse temperature che adottano materiali in acciaio inossidabile 304 o 316L e hanno superato test di impatto a bassa temperatura. Possono funzionare normalmente a temperature fino a -196 ℃ e sono adatti per sistemi di tubazioni criogeniche come GNL ed etilene.

D: Qual è il tempo di consegna dei tuoi prodotti?

R: Il tempo di consegna per i modelli standard è di 30-45 giorni, mentre per i modelli personalizzati è di 45-60 giorni a seconda della complessità. Per ordini urgenti, possiamo organizzare una produzione accelerata con un tempo di consegna più breve di 20 giorni.
