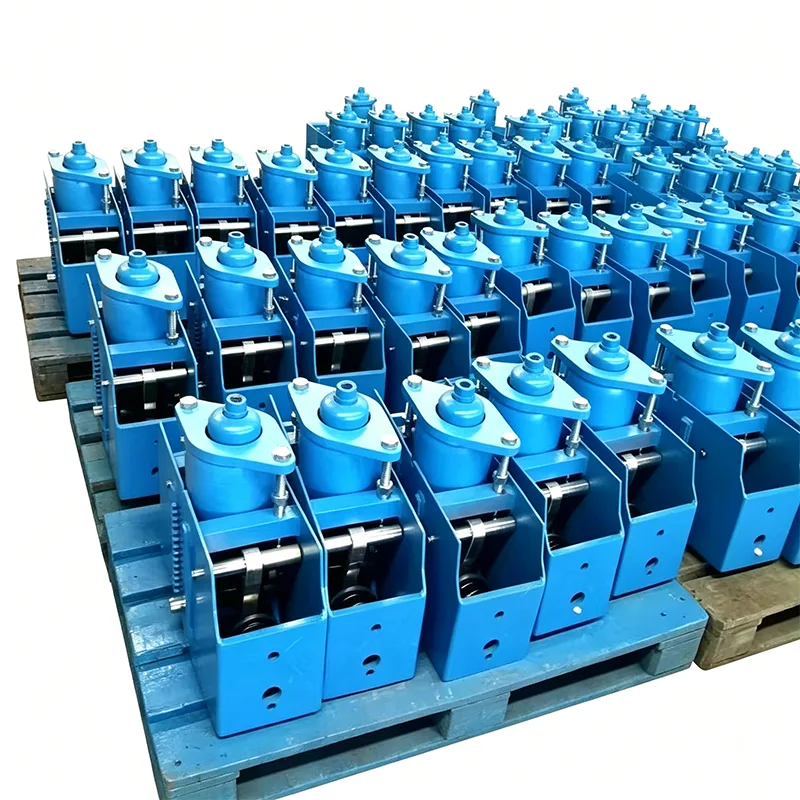

Supporto a molla costante in piedi

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondata nel 2012, si concentra sulla produzione di prodotti di supporto per pipeline da 14 anni, con prodotti che servono più di 40 paesi in tutto il mondo. Standing Constant Spring Support è un prodotto appositamente progettato per condizioni di lavoro in cui non è presente spazio di sollevamento sopra la tubazione ed è richiesto un supporto inferiore. Viene posizionato su travi in ​​acciaio, fondazioni in cemento o piattaforme di supporto attraverso la base, fornendo una forza di supporto costante verso l'alto per le condotte e risolvendo perfettamente il problema della compensazione dello spostamento della conduttura in scenari con vincoli di spazio.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Perché scegliere il tipo in piedi? Soluzione per scenari con vincoli di spazio

Nell'ingegneria pratica, molte condotte non possono adottare soluzioni di sospensione superiori e devono utilizzare il supporto inferiore:

▶  Condutture dello strato inferiore nelle gallerie di tubi: non sono disponibili travi della struttura in acciaio per la sospensione sopra le tubazioni dello strato più basso

▶  Condutture sopra l'attrezzatura: tubazioni disposte direttamente sopra l'attrezzatura, senza punti di sollevamento sopra

▶  Condutture in trincee di cemento: tubazioni in trincee con spazio superiore ristretto

▶  Condutture di grande diametro: tubazioni superiori a DN800, aste di sospensione eccessivamente lunghe sono soggette a instabilità

▶  Condutture sensibili alle vibrazioni: tubazioni di ingresso e uscita della pompa, il supporto inferiore ha una stabilità migliore rispetto alla sospensione

▶  Progetti di ammodernamento: le strutture in acciaio esistenti non possono aggiungere nuovi punti di sollevamento, è disponibile solo il supporto dalle fondamenta

In questi scenari, il supporto a molla costante permanente è l'unica soluzione fattibile di supporto a forza costante.

Specifiche Tecniche del Prodotto

Tabella delle specifiche del gancio a molla Constant	Esempio
Modello/Serie	PH, LH, CA, CS, TH
Capacità di carico (operativa)	0,1 kN - 500 kN
Viaggio totale	50 mm, 100 mm, 200 mm, 400 mm
Viaggio reale	Fino a 600 mm
Deviazione del carico (tolleranza)	±5% (Standard) / ±3% (Alta prec.)
Posizione di installazione	Orizzontale/Verticale
Finitura alloggiamento	Zincato a caldo/epossidico
Temp. operativa	Da -20°C a +80°C (ambiente)
Materiale della bobina della molla	60Si2Mn / 50CrVA
Intervallo di regolazione del carico	±10% (regolazione sul campo)

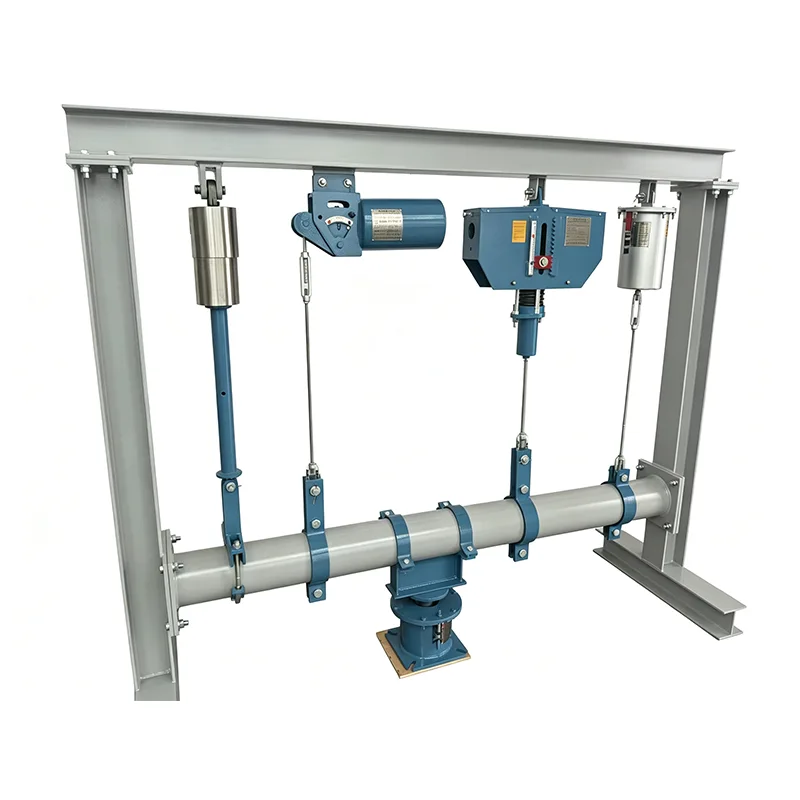

Confronto completo: tipo in piedi vs tipo a sospensione

Dimensione di confronto	Supporto a molla costante in piedi	Tipo di sospensione Gancio a molla a forza costante
Metodo di installazione	Radicamento dal basso, supporto verso l'alto	Radicazione superiore, sospensione verso il basso
Requisiti di spazio	Richiede piattaforma di supporto inferiore	Richiede la trave superiore della struttura in acciaio
Altezza totale	Basso (300-600 mm)	Alto (800-1500 mm inclusa asta di sospensione)
Stabilità laterale	Buona, base larga, spostamento antilaterale	Asta di sospensione media e lunga, incline a oscillare
Prestazioni antivibranti	Ottimo supporto diretto senza tremori	Media, asta di sospensione incline alla risonanza
Difficoltà di installazione	Semplice, posizionalo e livellalo direttamente	Complesso, richiede operazioni ad alta quota per regolare l'asta di sospensione
Accessibilità per la manutenzione	Buono, manovrabile a terra o su piattaforma	Scarso, richiede operazioni ad alta quota
Trasferimento del carico	Trasferito direttamente alla struttura inferiore	Trasferito tramite asta di sospensione e struttura in acciaio
Diametro del tubo applicabile	Tutti i diametri di tubi, particolarmente adatti per diametri grandi	Diametri piccoli e medi, asta eccessivamente lunga per diametri grandi
Direzione di spostamento applicabile	Spostamento prevalentemente verso l'alto	Spostamento prevalentemente verso il basso

Struttura del prodotto e caratteristiche principali

Standing Constant Spring Support adotta una struttura a scatola verticale, composta principalmente dalle seguenti parti:

Piastra di base: ampia piastra inferiore per disperdere il carico e garantire stabilità

Scatola a molla: meccanismo a molla a forza costante incorporato, disposto verticalmente

Piastra superiore di supporto: collegata al supporto del tubo della tubazione, l'altezza può essere regolata con precisione

Indicatore di spostamento: visualizzato lateralmente per una facile osservazione

Dispositivo di bloccaggio: blocca la molla durante il trasporto e l'installazione

Caratteristiche principali

Design ad altezza ultraridotta

Disposizione verticale delle molle, altezza complessiva inferiore del 40% rispetto al tipo di sospensione con la stessa specifica

Adatto per spazi con altezza del pavimento limitata, come trincee per tubazioni e locali tecnici

Specifiche più brevi personalizzabili per condizioni di lavoro speciali

Eccellente stabilità

Area di base 3 volte più grande del tipo a sospensione, baricentro basso

Non facile da ribaltare sotto la spinta orizzontale della tubazione

Nessun problema di oscillazione dell'asta di sospensione in condizioni di lavoro soggette a vibrazioni

Installazione e manutenzione convenienti

Installazione a terra, non è richiesta alcuna operazione ad alta quota

Posizionare direttamente sulla fondazione, fissare dopo il livellamento

Bullone di regolazione sulla parte superiore, azionabile stando a terra

Non è necessario smontare le tubazioni per la manutenzione e la sostituzione, estrarre direttamente il gruppo molla

Forte adattabilità allo spostamento

Particolarmente adatto per condizioni di lavoro con spostamento termico verso l'alto delle tubazioni

Adattabile anche allo spostamento verso il basso, basta installare al contrario

Lo spostamento laterale non influisce sulle prestazioni di forza costante

Analisi di scenari applicativi tipici

Scenario applicativo	Caratteristiche delle condizioni di lavoro	Perché scegliere il tipo in piedi
Condutture dello strato inferiore nelle gallerie di tubi	Condutture dello strato più basso, nessuna trave di acciaio sopra	Può supportare solo verso l'alto dal pavimento della galleria del tubo
Tubazioni di ingresso e uscita della pompa	Grandi vibrazioni, sensibili alla spinta	Supporto inferiore stabile, riduce la trasmissione delle vibrazioni
Tubazioni sopra gli scambiatori di calore	Disposto sopra il guscio dell'attrezzatura	Nessun punto di sollevamento sulla parte superiore dell'attrezzatura, supporto diretto
Condotte in trincee	Trincee per tubi in cemento, spazio ristretto	Spazio superiore insufficiente, sospensione impossibile
Condutture del vapore di grande diametro	Sopra DN800, peso elevato	Asta di sospensione eccessivamente lunga soggetta a instabilità
Ammodernamento delle condutture del progetto	Le strutture in acciaio esistenti non possono essere forate	Utilizzare le fondamenta in cemento esistenti per il supporto
Condutture del compressore	Vibrazioni causate dal flusso pulsante	Supporto rigido + compensazione costante della forza, buon effetto di smorzamento delle vibrazioni

Guida all'installazione e alla messa in servizio in loco (basata su 14 anni di esperienza ingegneristica)

Ispezione pre-installazione

1. Verificare se il modello del prodotto è coerente con i disegni di progettazione

2. Controllare se il dispositivo di bloccaggio è intatto e se c'è qualche allentamento durante il trasporto

3. Controllare la planarità della base, correzione necessaria se la deformazione supera i 2 mm

Passaggi di installazione

1. Livellamento della fondazione: errore di livellamento della superficie della fondazione di supporto ≤2 mm/m

2.Posizionamento e fissaggio: posizionare il supporto a molla costante in posizione, saldare o fissare con bulloni la base alla fondazione

3. Collegamento alla tubazione: collegare il supporto del tubo della tubazione alla piastra superiore della staffa, riservare lo spostamento a freddo

4. Impostazione del carico: regolare il bullone superiore in base ai requisiti di progettazione, allineare la piastra dell'indicatore con la posizione a freddo

5. Sblocco: rimuovere i bulloni di bloccaggio per il trasporto dopo l'installazione

6.Ispezione e conferma: l'indicatore di conferma può muoversi liberamente senza incepparsi

Gestione dei problemi comuni

Problema sul posto	Analisi delle cause	Soluzione
L'indicatore non si muove	Bulloni di bloccaggio non rimossi	Rimuovere tutti i bulloni di bloccaggio
Grande deviazione del carico	Il peso effettivo della tubazione non è coerente con il progetto	Personalizzazione del bullone di regolazione superiore
Scuotimento della base	Fondotinta irregolare	Aggiungi spessori nella parte inferiore per livellare
Inclinazione del piatto superiore	Eccentricità della tubazione	Regolare il supporto del tubo per il centraggio

Controllo e verifica della qualità

Test interni completi vengono eseguiti su ogni prodotto prima della spedizione

Prima della spedizione, ogni prodotto viene sottoposto a un processo completo di test interno. Questo processo include ispezione dimensionale e visiva, PMI (Positive Material Identification), test di durezza, test non distruttivi MT/PT ove applicabile, test di carico delle molle con curve di carico-spostamento e misurazione dello spessore del rivestimento. Vengono forniti rapporti sui test di fabbrica (FTR) e rapporti sui test sui materiali (MTR).

Chiarimento sull'accreditamento di terze parti

I test interni non sono la stessa cosa dei test di terze parti accreditati dall'ILAC. Se sono necessari test assistiti da terze parti o test di laboratorio, possono essere forniti come servizio opzionale separato.

Servizi facoltativi di ispezione di terze parti (quotati separatamente)

1. Test sui materiali

Questo servizio copre l'analisi della composizione chimica, le prove di trazione, le prove di impatto Charpy a bassa temperatura e le prove di durezza.

2. Saldare NDT

I metodi disponibili includono il test con particelle magnetiche (MT), il test con liquidi penetranti (PT), il test a ultrasuoni (UT) e il test radiografico (RT).

3. Test delle prestazioni del carico della molla

Sono incluse le curve carico-spostamento.

4. Ispezione della protezione dalla corrosione della zincatura a caldo/rivestimento epossidico

5. Test assistiti, sorveglianza di fabbrica e ispezione pre-imbarco (PSI)

I nostri vantaggi distintivi

Confrontato con il sistema internazionale di supporto dei tubi LISEGA

La precisione del carico del nostro prodotto, gli standard di prova e i sistemi di documentazione sono confrontati con il sistema internazionale di supporto dei tubi LISEGA.

Più di un fornitore nazionale standard

A differenza dei produttori nazionali standard che forniscono solo il prodotto stesso, con ogni unità elastica forniamo una curva carico-spostamento. Aiutiamo inoltre a organizzare test SGS di terze parti e ispezioni assistite e supportiamo le revisioni dei documenti da parte di ingegneri PE/CPE per progetti all'estero.

Servizio e supporto

▶  Supporto per la selezione: fornire la verifica dello spazio di installazione per confermare la fattibilità della soluzione di tipo permanente

▶  Servizio personalizzato: altezza speciale personalizzata e dimensione della base speciale in base allo spazio in loco

▶  Guida all'installazione: fornisce un manuale di installazione dettagliato, guida in loco disponibile per i progetti più importanti

▶  Ciclo di consegna: 7-10 giorni per i modelli convenzionali, 15-20 giorni per i prodotti personalizzati

▶  Garanzia di qualità: garanzia del prodotto di 2 anni, supporto tecnico a vita

▶  Fornitura di pezzi di ricambio: gruppi di molle modello comuni in stock, consegnati entro 48 ore

Il supporto a molla costante in piedi è una soluzione affidabile per il supporto di tubazioni a forza costante in condizioni di lavoro con vincoli di spazio. Negli ultimi 14 anni abbiamo risolto il problema dell'impossibilità di implementare soluzioni di sospensione per centinaia di progetti in tutto il mondo e i nostri prodotti hanno funzionato in modo stabile e sono stati riconosciuti all'unanimità dai clienti.
