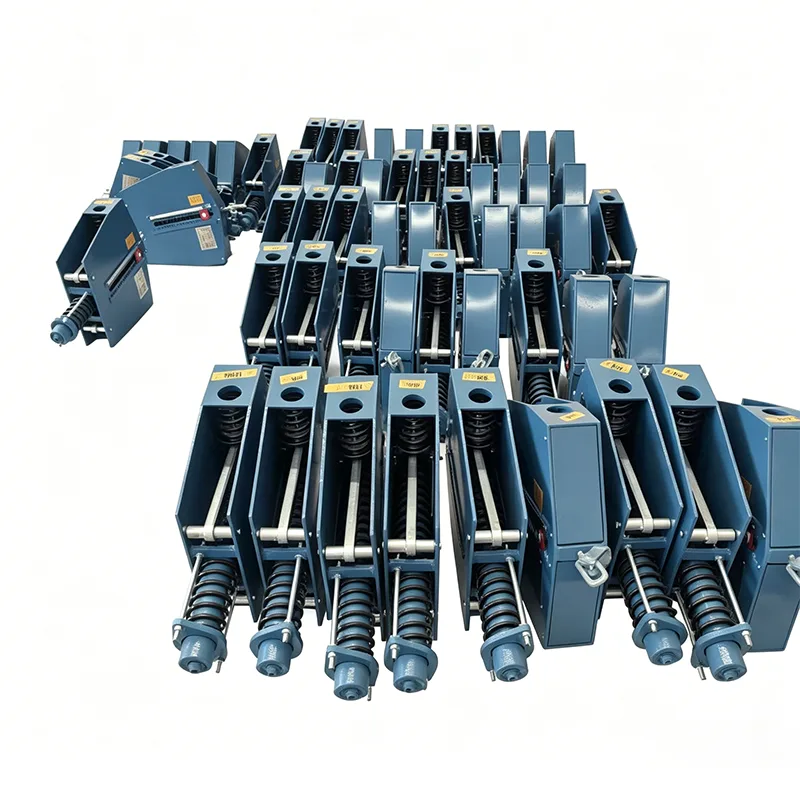

Supporto verticale a molla costante

Quando le tubazioni subiscono grandi spostamenti verticali (superiori a 100 mm) e sono estremamente sensibili alle variazioni di carico, il tasso di variazione del carico (≤25%) dei normali supporti a molla variabili può portare a sollecitazioni eccessive della tubazione, danni all'interfaccia delle apparecchiature e persino alla rottura della tubazione. Il supporto verticale a molla costante fornisce una forza di supporto quasi costante (tasso di variazione del carico ≤ 5%) durante l'intera corsa di lavoro in base al principio del bilanciamento del momento, risolvendo completamente la sfida del controllo delle sollecitazioni per le tubazioni di grande spostamento.

Principio di funzionamento

Il supporto verticale a molla costante sfrutta l'equilibrio reciproco tra la forza della molla e il momento generato dal meccanismo di collegamento. Mentre la tubazione si muove su e giù, la deformazione della molla viene compensata con precisione dalla camma e dal sistema di collegamento, mantenendo stabile la forza di supporto in uscita. Questo design elimina completamente le fluttuazioni di carico causate dallo spostamento della tubazione, proteggendo le tubazioni e le apparecchiature collegate da ulteriori sollecitazioni.

Specifiche Tecniche del Prodotto

Ripartizione della struttura del prodotto

Il supporto a molla verticale costante standard adotta un design modulare, costituito dai seguenti componenti indipendenti per una facile manutenzione e sostituzione in loco:

▶  Assemblaggio molla: molle in lega ad alta resistenza sottoposte a trattamento termico di stabilizzazione

▶  Meccanismo di bilanciamento del momento: sistema di camme e collegamenti lavorati con precisione

▶  Dispositivo di regolazione del carico: regolazione del bullone superiore per la regolazione fine durante il funzionamento

▶  Sistema di indicazione dello spostamento: piastra graduata trasparente che mostra lo spostamento della tubazione in tempo reale

▶  Gruppi di connessione superiore e inferiore: molteplici opzioni di connessione per adattarsi alle diverse condizioni di installazione

▶  Custodia protettiva: design completamente chiuso per impedire l'ingresso di polvere e sostanze corrosive

Principali vantaggi differenziati

Tabella di selezione delle specifiche standard

Scenari di installazione applicabili

Il supporto verticale a molla costante è particolarmente adatto per i seguenti sistemi di tubazioni che richiedono installazione verticale e grande spostamento:

▶  Condotte principali del vapore e condotte del vapore di riscaldamento nelle centrali elettriche

▶  Condotte di processo ad alta temperatura e alta pressione negli impianti chimici e di raffinazione del petrolio

▶  Condotte per liquidi criogenici nei terminali GNL

▶  Condutture del gas e dell'ossigeno d'altoforno nelle acciaierie

▶  Linee principali di vapore ad alta temperatura per il riscaldamento centralizzato urbano

▶  Condutture di collegamento di ingresso e uscita di grandi serbatoi di stoccaggio

Linee guida per l'installazione e la manutenzione

▶  Ispezione pre-installazione: verifica che il modello, il carico e la deflessione del prodotto soddisfino i requisiti di progettazione e controlla eventuali danni durante il trasporto

▶  Precauzioni per l'installazione: mantenere il supporto verticale con una deviazione non superiore a 1°; rimuovere il dispositivo di bloccaggio per il trasporto dopo l'installazione

▶  Messa in servizio pre-operativa: ottimizzare il carico in base alle effettive condizioni in loco per garantire che la tubazione sia a livello

▶  Manutenzione quotidiana: controllare l'indicatore di spostamento e il serraggio dei bulloni di connessione ogni sei mesi; condurre un'ispezione completa ogni anno

▶  Ciclo di sostituzione: la durata utile del prodotto può raggiungere 15-20 anni in normali condizioni di lavoro

Verifica del progetto e controllo qualità

I nostri supporti verticali a molla costante sono stati verificati in numerosi progetti chiave in tutto il mondo, tra cui:

▶  Sistema principale di condutture del vapore di una centrale termoelettrica da 300 MW

▶  Un progetto di raffinazione e integrazione chimica da 10 milioni di tonnellate all'anno

▶  Progetto di pipeline criogenica di un terminale GNL

Tutti i prodotti sono sottoposti a rigide procedure di controllo qualità:

▶  Ispezione in entrata delle materie prime: ogni lotto di acciaio è sottoposto ad analisi spettrale e test delle proprietà meccaniche

▶  Lavorazione di componenti chiave: i centri di lavoro CNC vengono utilizzati per garantire la precisione dimensionale

▶  Test delle prestazioni della molla: ogni molla è sottoposta a 100.000 cicli di fatica

▶  Test completi delle prestazioni della macchina: ogni unità viene sottoposta a test delle prestazioni a forza costante a corsa completa

▶  Ispezione finale della fabbrica: vengono rilasciati documenti completi di certificazione di qualità

Il nostro sistema di gestione della qualità è certificato ISO 9001:2015 e tutti i prodotti sono conformi agli standard internazionali, inclusi CE e API.

Servizi di supporto

▶  Selezione tecnica gratuita e analisi delle sollecitazioni della pipeline

▶  Servizi di progettazione personalizzata per prodotti non standard

▶  Guida all'installazione in loco e formazione tecnica

▶  Periodo di garanzia di 12 mesi con supporto tecnico a vita

▶  Fornitura di pezzi di ricambio di emergenza con risposta entro 48 ore

Per informazioni più dettagliate sul supporto a molla costante verticale, contattare il nostro team tecnico per una consulenza sulla selezione professionale.

Domande frequenti (FAQ)

D: Qual è la differenza tra i supporti a molla costante verticali e orizzontali?

R: Le differenze principali risiedono nel metodo di installazione e nell'occupazione dello spazio. I supporti verticali a molla costante vengono installati verticalmente e occupano meno spazio orizzontale, rendendoli adatti per aree di pipe rack strette. I supporti orizzontali a molla costante sono installati orizzontalmente e occupano più spazio verticale, adatti a luoghi con altezza libera sufficiente.

D: È possibile regolare il carico del supporto verticale a molla costante in loco?

R: Sì. Il prodotto è dotato di un bullone di regolazione del carico dedicato nella parte superiore, che consente la regolazione fine durante il funzionamento della tubazione senza arresto. Il campo di regolazione è ±10% del carico nominale.

D: Questo prodotto è adatto ad ambienti a bassa temperatura?

R: Sì. Offriamo modelli speciali a bassa temperatura che adottano materiali criogenici resistenti e processi di trattamento speciali. Possono funzionare normalmente a temperature fino a -196 ℃ e sono adatti per sistemi di tubazioni criogeniche come il GNL.
