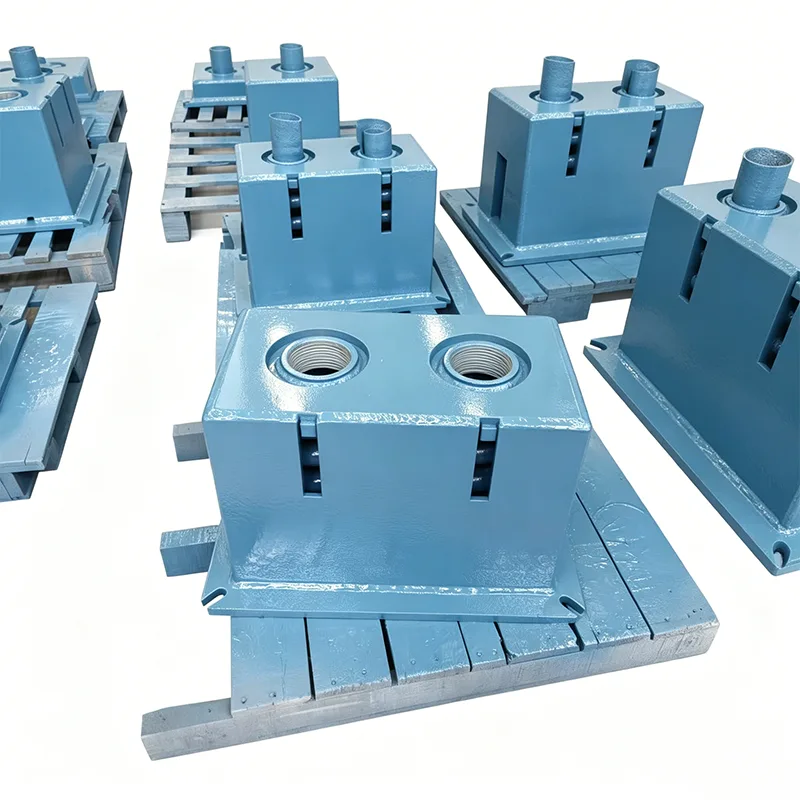

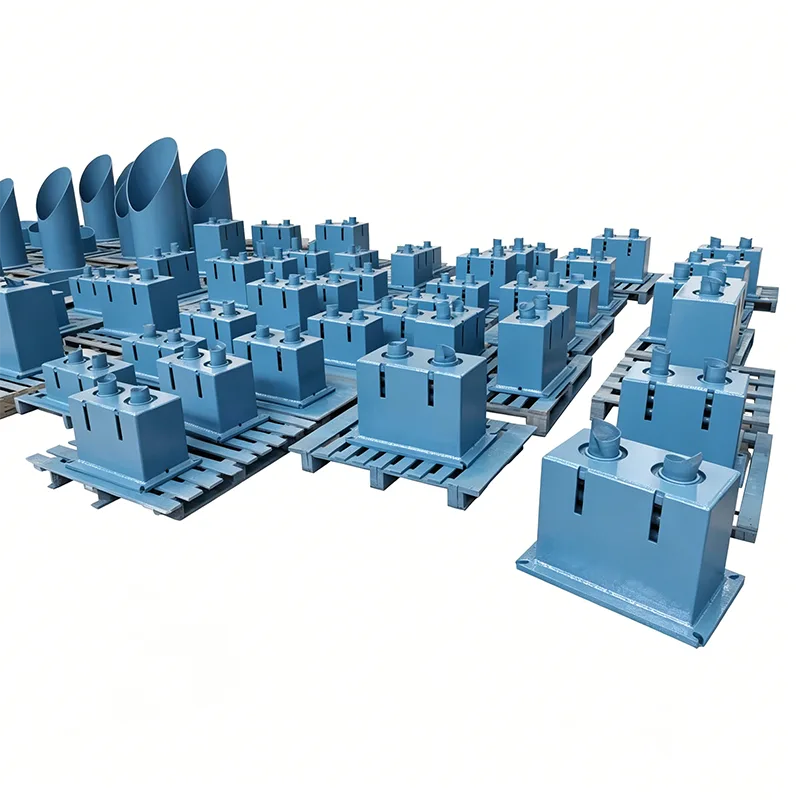

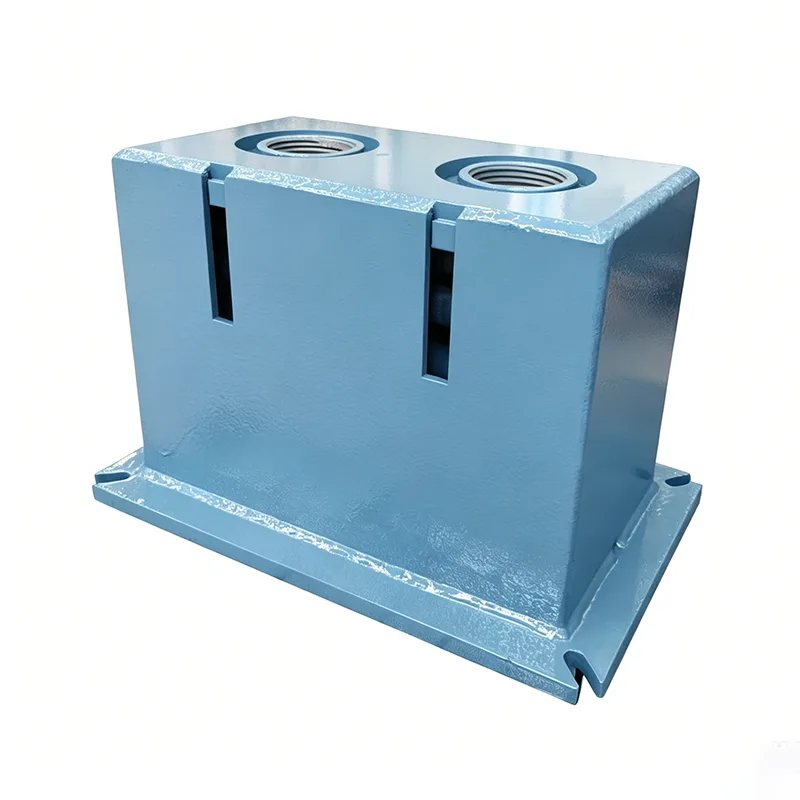

Supporti a molla Big Ton

Fondata nel 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. ha una vasta esperienza in ricerca e sviluppo e produzione di soluzioni di supporto per condutture per carichi pesanti. I nostri supporti a molla Big Ton sono una linea di prodotti personalizzati sviluppati per condizioni di carico ultra elevato, superando il limite di carico dei supporti a molla convenzionali. Progettati esclusivamente per scenari estremi con singoli punti di sollevamento superiori a 100 tonnellate, sono stati implementati con successo in numerosi progetti energetici chiave a livello nazionale.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Quali sono le condizioni di lavoro gravose? Punti critici del settore

Nei progetti energetici e petrolchimici su larga scala, le condotte con carichi estremi includono:

Condotte a pareti spesse di diametro ultra-grande: DN1200+, spessore della parete ≥ 50 mm, peso per metro oltre 5 tonnellate

Condotte di collegamento di grandi apparecchiature: ingresso/uscita di reattori, forni di riscaldamento, turbine a vapore, carico singolo punto di sollevamento superiore a 100 tonnellate

Rete di tubi a campata lunga: campata ≥ 30 metri, con carichi concentrati massicci

Tubazioni in leghe speciali: tubazioni in acciaio duplex, in lega a base di nichel, molto più pesanti dell'acciaio al carbonio a causa dell'elevata densità del materiale

Limitazioni dei prodotti convenzionali:

Il carico massimo dei ganci a molla standard in genere non supera le 40 tonnellate

Le strutture ordinarie si deformano e perdono stabilità sopra le 80 tonnellate

La connessione parallela multigruppo non riesce a garantire la sincronizzazione, causando un carico eccentrico

Pochissimi produttori nazionali possono produrre in modo affidabile supporti da oltre 100 tonnellate

I supporti a molla Big Ton sono realizzati appositamente per risolvere questa sfida a livello di settore.

Specifiche Tecniche del Prodotto

Tabella delle specifiche del gancio a molla costante	Esempio
Modello/Serie	PH, LH, CA, CS, TH
Capacità di carico (operativa)	0,1 kN - 500 kN
Viaggio totale	50 mm, 100 mm, 200 mm, 400 mm
Viaggio reale	Fino a 600 mm
Deviazione del carico (tolleranza)	±5% (Standard) / ±3% (Alta prec.)
Posizione di installazione	Orizzontale/Verticale
Finitura alloggiamento	Zincato a caldo/epossidico
Temp. operativa	Da -20°C a +80°C (ambiente)
Materiale della bobina della molla	60Si2Mn / 50CrVA
Intervallo di regolazione del carico	±10% (regolazione sul campo)

Innovazioni tecnologiche fondamentali

Tecnologia parallela sincrona multi-molla

Disposizione centralmente simmetrica per una distribuzione uniforme della forza su 4-8 gruppi di molle

Test/abbinamento molle individuali, deviazione di rigidità ≤2%

Il meccanismo brevettato di bilanciamento del carico garantisce una compressione sincrona al 100%.

Elimina il carico eccentrico nei sistemi paralleli a più molle

Sistema strutturale ad altissima resistenza

Acciaio ad alta resistenza Q460C, carico di snervamento superiore dell'80% rispetto ai materiali standard

Struttura scatolare integrale, rigidità alla flessione/torsione 3 volte superiore rispetto ai design convenzionali

L'ottimizzazione degli elementi finiti elimina i punti di concentrazione dello stress

Deformazione strutturale ≤0,5 mm a pieno carico

Tecnologia di connessione per carichi pesanti di grande diametro

Alberi per perni in acciaio legato 42CrMo (bonificato)

Diametro massimo del perno 150 mm, capacità di carico del singolo albero oltre 300 tonnellate

Boccole in lega di rame autolubrificanti, coefficiente di attrito ≤0,08

Riduce al minimo l'impatto dell'attrito, migliora significativamente la costanza del carico

Processo di produzione ad alta precisione

Taglio composito fiamma + plasma CNC per piastre portanti

Alesatura CNC per fori chiave, precisione di posizione ± 0,05 mm

Il trattamento antistress post-saldatura elimina lo stress residuo

Lavorazione con una sola pinza su grandi centri a portale CNC

Protezione di sicurezza multistrato

Doppia protezione: limite meccanico + buffer idraulico

L'allarme di sovraccarico si attiva al 110% del carico nominale

Design ridondante: funzionamento sicuro anche in caso di guasto di un gruppo molle

La struttura antiribaltamento garantisce stabilità sotto le forze laterali

Sistema di test e verifica dedicato

Tester di carico dedicato da 300 tonnellate per la convalida del 100% a pieno carico

Acquisizione dati continua a corsa completa (10 letture al secondo)

Calcolo della costanza in tempo reale: le unità non qualificate non vengono mai spedite

I test di fatica simulati verificano l'affidabilità a lungo termine

Protocollo di test e convalida in fabbrica

Test interni completi vengono eseguiti su ogni prodotto prima della spedizione

Prima della spedizione, ogni prodotto viene sottoposto a un processo completo di test interno. Questo processo include ispezione dimensionale e visiva, PMI (Positive Material Identification), test di durezza, test non distruttivi MT/PT ove applicabile, test di carico delle molle con curve di carico-spostamento e misurazione dello spessore del rivestimento. Vengono forniti rapporti sui test di fabbrica (FTR) e rapporti sui test sui materiali (MTR).

Chiarimento sull'accreditamento di terze parti

I test interni non sono la stessa cosa dei test di terze parti accreditati dall'ILAC. Se sono necessari test assistiti da terze parti o test di laboratorio, possono essere forniti come servizio opzionale separato.

Servizi facoltativi di ispezione di terze parti (quotati separatamente)

1. Test sui materiali

Questo servizio copre l'analisi della composizione chimica, le prove di trazione, le prove di impatto Charpy a bassa temperatura e le prove di durezza.

2. Saldare NDT

I metodi disponibili includono il test con particelle magnetiche (MT), il test con liquidi penetranti (PT), il test a ultrasuoni (UT) e il test radiografico (RT).

3. Test delle prestazioni del carico della molla

Sono incluse le curve carico-spostamento.

4. Ispezione della protezione dalla corrosione della zincatura a caldo/rivestimento epossidico

5. Test assistiti, sorveglianza di fabbrica e ispezione pre-imbarco (PSI)

I nostri vantaggi distintivi

Confrontato con il sistema internazionale di supporto dei tubi LISEGA

La precisione del carico del nostro prodotto, gli standard di prova e i sistemi di documentazione sono confrontati con il sistema internazionale di supporto dei tubi LISEGA.

Più di un fornitore nazionale standard

A differenza dei produttori nazionali standard che forniscono solo il prodotto stesso, con ogni unità elastica forniamo una curva carico-spostamento. Aiutiamo inoltre a organizzare test SGS di terze parti e ispezioni assistite e supportiamo le revisioni dei documenti da parte di ingegneri PE/CPE per progetti all'estero.

Casi applicativi tipici

Caso 1: Progetto di raffinazione e integrazione chimica da 20 milioni di tonnellate/anno

Prodotto: supporto a molla a forza costante Big Ton da 150 tonnellate

Applicazione: tubazione di uscita del reattore di idrogenazione

Condizioni: carico di 150 tonnellate, spostamento di 250 mm, temperatura elevata di 420 ℃

Risultato: 3 anni di funzionamento stabile, costanza mantenuta entro ±2,5%

Caso 2: Unità di potenza ultra-supercritica da 1000 MW

Prodotto: Gancio a forza costante per carichi pesanti da 120 tonnellate

Applicazione: conduttura principale del vapore

Condizioni: carico di 120 tonnellate, spostamento di 300 mm

Risultato: accettazione della centrale elettrica superata durante la prima prova, zero problemi operativi

Caso 3: Progetto di un terminale GNL

Prodotto: supporto per carichi pesanti a bassa temperatura da 80 tonnellate

Applicazione: conduttura principale della scatola fredda

Condizioni: ambiente criogenico -162℃, carico di 80 tonnellate

Risultato: corretta selezione del materiale a bassa temperatura, nessun problema di infragilimento

Processo di servizio del progetto personalizzato

Consulenza tecnica pre-progetto

Ingegnere dedicato per raccogliere parametri dettagliati delle condizioni di lavoro

Progetto preliminare con calcolo adattamento carico-spostamento

Verifica della resistenza/rigidezza strutturale agli elementi finiti

Proposta tecnica + consegna preventivo

Conferma del progetto

Disegni tecnici dettagliati (schema, tabelle di carico)

Conferma bilaterale dei principali parametri tecnici

Sviluppo del piano di ispezione e test (ITP).

Avvio della produzione dopo l'approvazione firmata

Monitoraggio dell'avanzamento della produzione

Aggiornamenti settimanali delle foto di produzione

Opportunità di testimonianza dei clienti per traguardi chiave

Supporto per l'ispezione di terze parti in tutto

Risposta di chiarimento tecnico in tempo reale

Accettazione in fabbrica

Disponibile assistenza per test a pieno carico in loco

Visualizzazione dei dati di test in tempo reale

Consegna della documentazione completa

Imballaggio e spedizione professionali

Supporto in loco

Personale tecnico per guida all'installazione

Assistenza per la messa in servizio e la calibrazione del carico

Visite di follow-up post-messa in servizio

Supporto tecnico a vita

I supporti a molla Big Ton stabiliscono il punto di riferimento tecnico per il supporto di tubazioni per carichi pesanti. Superiamo i limiti del settore, offrendo soluzioni affidabili per carichi ultra elevati per i vostri progetti di ingegneria critici attraverso test rigorosi e una comprovata esperienza di progetto.
