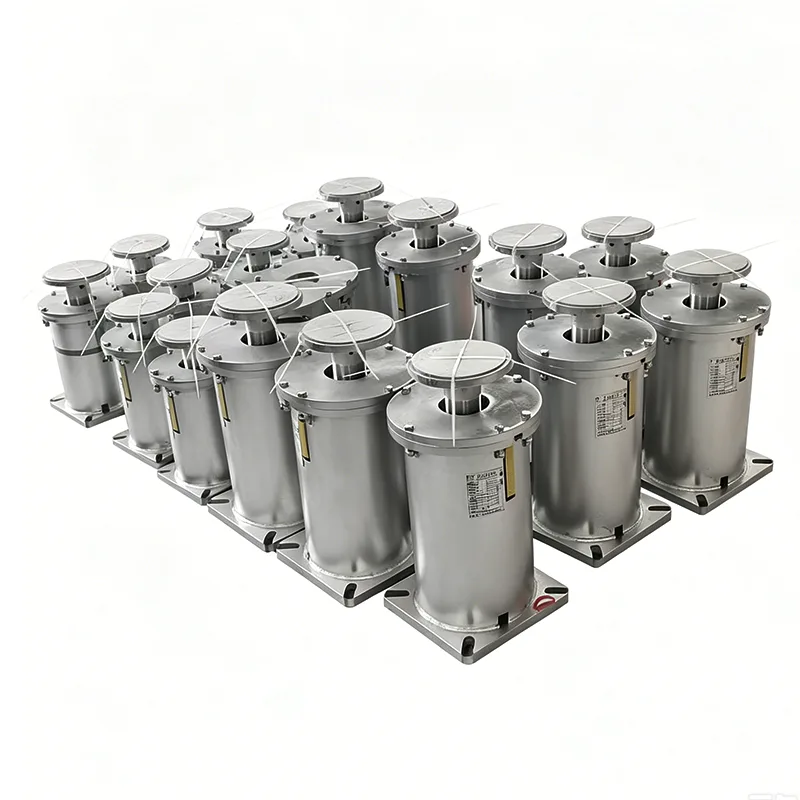

Gancio a molla tipo F

Il gancio a molla di tipo F è un supporto a molla sospeso standard sviluppato da Yangzhou Tianshun Pipeline sulla base di 14 anni di esperienza nel settore ed è anche uno dei modelli di ganci a molla più utilizzati nel campo delle condutture industriali globali. Dal lancio della produzione nel 2012, abbiamo prodotto oltre 2 milioni di ganci a molla di tipo F, esportati in 45 paesi e regioni e servito più di 300 progetti industriali su larga scala in tutto il mondo. Questo modello è progettato nel pieno rispetto degli standard accettati a livello internazionale e raggiunge l'intercambiabilità al 100% con i prodotti dello stesso modello dei principali produttori globali.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Base di progettazione e standard applicabili

Il gancio a molla di tipo F è rigorosamente progettato e prodotto in conformità con i seguenti standard internazionali per garantirne la versatilità e la compatibilità globali:

▶  Supporti e ganci a molla variabili ANSI/HG 20644-1998

▶  Supporti e ganci per tubi GB/T 17116.1-2018 - Parte 1: Specifiche tecniche

▶  Tubazioni di processo ASME B31.3

▶  Supporti a molla per tubi DIN 2545

▶  API RP 551 Progettazione e installazione di supporti e pendini per tubi

Tutti i prodotti hanno superato la certificazione del sistema di gestione della qualità ISO 9001:2015 e su richiesta possono essere forniti documenti di certificazione di terze parti come CE e API.

Composizione strutturale e principio di funzionamento

Il gancio a molla di tipo F adotta un design a struttura sospesa superiore, collegata alla struttura dell'edificio tramite l'aletta di sollevamento superiore e alla tubazione tramite l'asta di sospensione inferiore. Quando la tubazione subisce uno spostamento termico verticale, la molla si espande e si contrae di conseguenza, regolando automaticamente la forza di supporto e trasmettendo uniformemente il carico della tubazione alla struttura per evitare la concentrazione delle sollecitazioni.

Il prodotto standard è costituito dai seguenti componenti:

▶  Alloggiamento superiore: stampato da piastra in acciaio Q345B

▶  Molla elicoidale cilindrica: realizzata in acciaio per molle legato 60Si2MnA

▶  Targhetta indicatore di carico: chiaramente contrassegnata con scale di carico e spostamento

▶  Asta della vite di regolazione: disponibile nelle specifiche M16-M36 per la regolazione del carico in loco

▶  Alette di collegamento superiori e inferiori: prodotte mediante processo di forgiatura per una maggiore resistenza

▶  Dadi di bloccaggio: design anti-allentamento a doppio dado

Specifiche di carico e spostamento della serie completa

Principali vantaggi prestazionali e dati misurati

I dati di cui sopra provengono da registri di ispezione completi al 100% del laboratorio dell'azienda. Ogni prodotto viene sottoposto a severi test di carico e calibrazione dello spostamento prima della spedizione.

Scenari applicabili e metodi di installazione

Il gancio a molla di tipo F è adatto per il supporto sospeso della maggior parte dei sistemi di tubazioni industriali, in particolare per i seguenti scenari:

Sistemi di condotte vapore-acqua nelle centrali elettriche

Condotte di processo nell'industria petrolchimica

Reti di tubazioni del riscaldamento centralizzato urbano

Condotte per il trasporto del gas naturale

Condotte per la lavorazione farmaceutica e alimentare

Condotte generali di impianti industriali

Per questo modello sono disponibili tre metodi di installazione:

Sospensione a capocorda singolo: adatta per tubazioni singole

Sospensione a doppia aletta: adatta per tubazioni con carichi pesanti

Installazione parallela: adatta per tubazioni con carichi ultrapesanti

Processo di produzione e controllo qualità

Abbiamo istituito un sistema di tracciabilità dell'intero processo, dalle materie prime ai prodotti finiti, per garantire la qualità stabile di ogni gancio a molla di tipo F:

▶  Controllo delle materie prime: tutto l'acciaio proviene da acciaierie leader come Baosteel e Angang. Ogni lotto di materiali è accompagnato dal certificato originale del materiale e sottoposto a verifica di analisi spettrale.

▶  Produzione di molle: arrotolate utilizzando macchine per molle CNC importate dalla Germania e sottoposte a tre processi di trattamento termico per eliminare completamente lo stress interno.

▶  Processo di saldatura: adotta la saldatura con protezione di gas di anidride carbonica. Tutte le saldature sono sottoposte a controllo visivo al 100% e controlli non distruttivi a campione.

▶  Trattamento superficiale: tre processi di sabbiatura e rimozione della ruggine → primer epossidico ricco di zinco → rivestimento superiore in poliuretano, con spessore totale del rivestimento ≥ 120μm.

▶  Ispezione del prodotto finito: ogni prodotto viene sottoposto a test di carico a corsa completa e vengono rilasciati documenti completi di certificazione di qualità.

Servizi di supporto e garanzia di consegna

▶  Consegna rapida: i modelli standard sono disponibili e possono essere spediti entro 72 ore.

▶  Supporto per la selezione: vengono forniti gratuitamente l'analisi delle sollecitazioni della tubazione e il calcolo della selezione di supporti/ganci.

▶  Servizio di personalizzazione: le dimensioni di connessione e i metodi di trattamento superficiale possono essere adattati in base alle esigenze del cliente.

▶  Assistenza in loco: vengono inviati ingegneri professionisti per guidare l'installazione e la messa in servizio.

▶  Servizio di garanzia: periodo di garanzia di 12 mesi con riparazione o sostituzione gratuita dei prodotti difettosi durante il periodo di garanzia.

Per ulteriori dettagli tecnici sul gancio a molla di tipo F o per ottenere un preventivo, contatta il nostro team di vendita.

Domande frequenti (FAQ)

D: È possibile scambiare il gancio a molla di tipo F con prodotti dello stesso modello di altri produttori?

R: Sì. I nostri prodotti sono rigorosamente progettati e realizzati in conformità con gli standard internazionali. Le dimensioni di installazione e i parametri prestazionali sono completamente coerenti con gli stessi modelli di prodotti dei principali produttori globali e possono essere sostituiti direttamente per l'uso.

D: Qual è la temperatura operativa massima di questo prodotto?

R: L'intervallo di temperatura operativa dei prodotti standard è compreso tra -20 ℃ e +450 ℃. Per condizioni di temperatura elevata superiori a 450 ℃, possiamo fornire modelli speciali che utilizzano acciaio per molle resistente alle alte temperature.

D: Potete fornire un trattamento superficiale di zincatura a caldo?

R: Sì. Oltre al rivestimento di verniciatura standard, forniamo anche vari metodi di trattamento superficiale come zincatura a caldo e verniciatura a polvere per adattarsi a diversi ambienti corrosivi.
