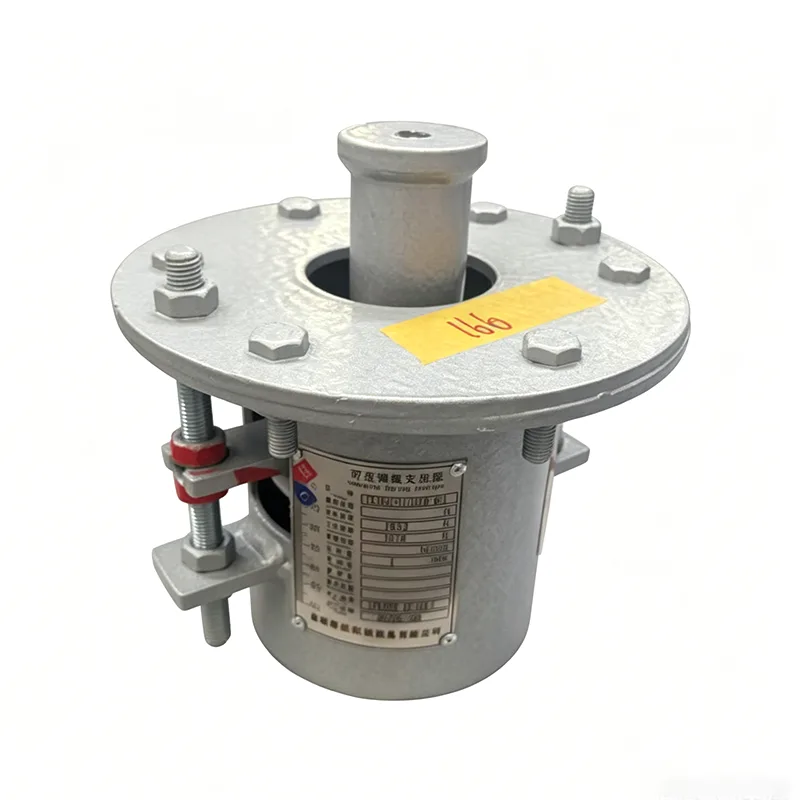

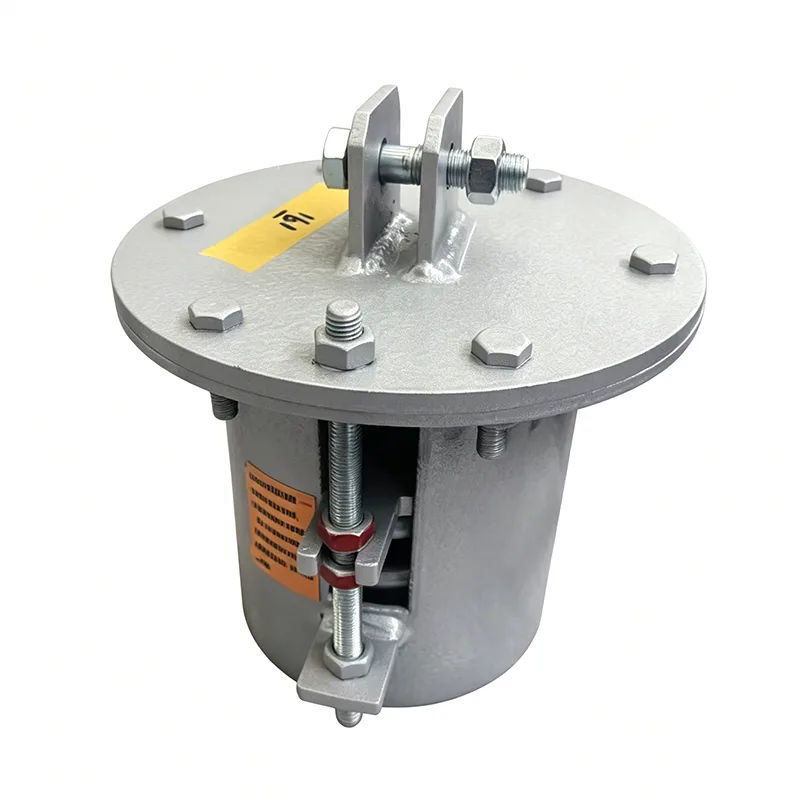

Gancio a molla standard ASME

Dalla sua fondazione nel 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. è specializzata in soluzioni di sistemi di condotte da 14 anni. Con una profonda competenza tecnica ed esperienza di servizio globale, presentiamo con orgoglio il gancio a molla standard ASME.

Progettato e realizzato in stretta conformità con gli standard ASME, questo prodotto è sviluppato per soddisfare le richieste di supporto delle condotte e di compensazione dello spostamento nei settori energetico, petrolchimico, energetico e altri. Con prestazioni stabili e qualità affidabile, funge da salvaguardia fondamentale per il funzionamento sicuro delle condutture nei progetti di ingegneria globale.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Progettazione e produzione

1. Design di precisione conforme agli standard

▶  Il prodotto è pienamente conforme agli standard internazionali, incluso ASME PTC30.1, garantendo che le sue proprietà meccaniche e la sua durata soddisfino i requisiti di condizioni di lavoro difficili.

▶  L'analisi degli elementi finiti (FEA) viene applicata per ottimizzare la struttura, bilanciando efficacemente carico, spostamento e stabilità per una maggiore sicurezza del sistema.

▶  È disponibile una gamma completa di modelli e valori di carico per coprire tutti gli scenari applicativi.

2. Materiali di prima qualità e lavorazione artigianale di precisione

▶  Il corpo principale è realizzato in acciaio legato ad alta resistenza o acciaio inossidabile, con zincatura a caldo o rivestimento anticorrosione sulla superficie per un'eccellente resistenza alla corrosione.

▶  Gli elementi della molla sono sottoposti a un trattamento termico specializzato per eliminare la deformazione plastica durante il funzionamento a lungo termine, garantendo una durata di oltre 30 anni.

▶  La lavorazione CNC e l'ispezione automatizzata sono implementate in tutta la produzione, con una tolleranza di precisione controllata entro 0,5 mm per garantire una consegna senza difetti di ogni unità.

Vantaggi fondamentali

Qualità e certificazione

Tutti i prodotti vengono sottoposti a test interni completi prima della spedizione.

I test interni includono: ispezione dimensionale e visiva, PMI (Positive Material Identification), test di durezza, test non distruttivi MT/PT (ove applicabile), test di carico delle molle (con curve di carico-spostamento) e misurazione dello spessore del rivestimento.

Vengono forniti rapporti sui test di fabbrica (FTR) e rapporti sui test sui materiali (MTR).

I test interni non costituiscono test di terze parti accreditati dall'ILAC. I test assistiti da terze parti o i test di laboratorio sono disponibili come servizio separato e opzionale.

Servizi facoltativi di ispezione di terze parti (quotati separatamente):

1. Prove sui materiali: analisi della composizione chimica, prove di trazione, prove di impatto Charpy a bassa temperatura e prove di durezza.

2. NDT di saldatura: test con particelle magnetiche (MT), test con liquidi penetranti (PT), test a ultrasuoni (UT) e test radiografici (RT).

3. Test delle prestazioni del carico della molla, comprese le curve carico-spostamento.

4. Ispezione della protezione dalla corrosione della zincatura a caldo/rivestimento epossidico.

5. Test assistiti, sorveglianza di fabbrica e ispezione pre-imbarco (PSI).

La precisione del carico del nostro prodotto, gli standard di prova e i sistemi di documentazione sono confrontati con il sistema internazionale di supporto dei tubi LISEGA. A differenza dei produttori nazionali standard che forniscono solo il prodotto stesso, forniamo una curva carico-spostamento con ogni unità di molla; facilitiamo inoltre i test SGS di terze parti e le ispezioni assistite e supportiamo le revisioni dei documenti da parte degli ingegneri PE/CPE per progetti all'estero.

Scenari applicativi

Servizio e supporto

1.Supporto per la selezione professionale: un team di ingegneri senior fornisce strumenti di selezione online e risponde alle richieste di soluzioni personalizzate entro 2 ore.

2. Servizio a ciclo completo: servizio unico che copre consulenza tecnica, guida all'installazione e manutenzione post-vendita, con risposta globale 24 ore su 24.

3. Soluzioni abilitate ai dati: viene fornita un'interfaccia gratuita per il software di analisi delle sollecitazioni della pipeline per aiutare i clienti a ottimizzare la progettazione del sistema.

Perché scegliere il gancio a molla standard ASME di Yangzhou Tianshun?

▶  14 anni di esperienza nel settore: servire clienti in oltre 40 paesi in tutto il mondo, con una copertura di oltre 1.000 progetti chiave. La stabilità del prodotto è stata completamente convalidata nelle applicazioni del mondo reale.

▶  Leadership tecnologica: svolgiamo attività di ricerca e sviluppo congiunte con più università per ottimizzare continuamente le prestazioni del prodotto e deteniamo 6 brevetti nazionali.

▶  Scelto dai leader del settore: partner a lungo termine di aziende leader tra cui Sinopec, Shell e General Electric, con un tasso di acquisti ripetuti superiore all'85%.

▶  Consegna trasparente: viene fornito il monitoraggio dell'avanzamento della produzione dell'intero processo per garantire la consegna puntuale ed eliminare i rischi di ritardo.

Contattaci ora:

Yangzhou Tianshun Pipeline Technology Co., Ltd. non vede l'ora di collaborare con voi e di salvaguardare i vostri progetti di ingegneria con ganci a molla standard ASME professionali, affidabili e affidabili.
