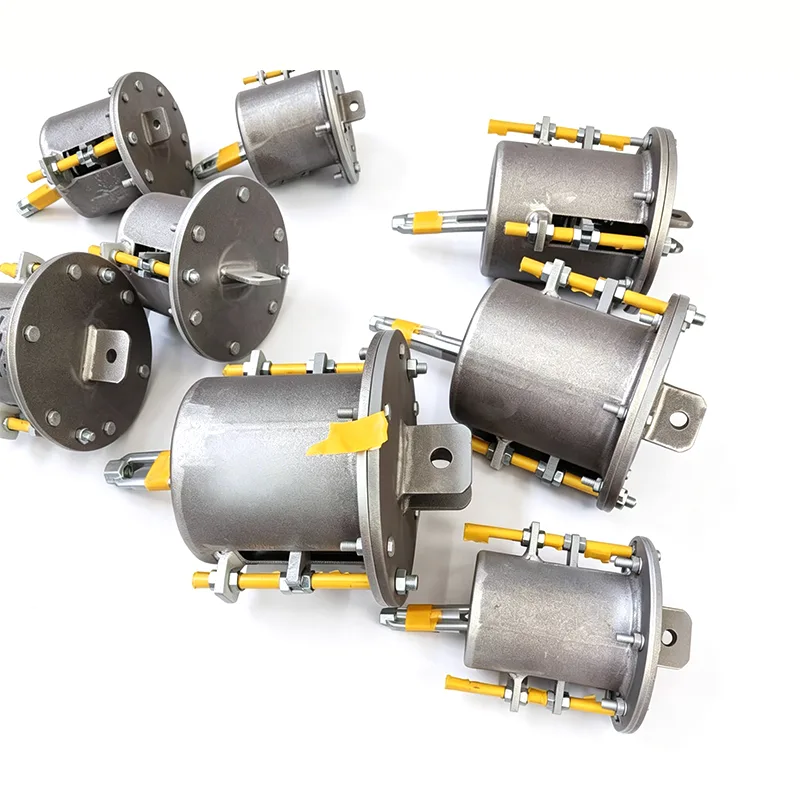

Ganci a molla per l'industria petrolifera e del gas

Nei progetti di petrolio e gas, le condotte di processo, le condotte di trasmissione a lunga distanza e le condotte dei servizi pubblici affrontano molteplici condizioni difficili: mezzi ad alta temperatura e alta pressione, componenti corrosivi come lo zolfo, ambienti costieri con nebbia salina ad alta umidità, nonché l'enorme peso morto e l'espansione termica delle condotte di grande diametro. Se il sistema di supporto si basa esclusivamente su un semplice fissaggio rigido, non solo non riesce a compensare lo spostamento, ma converte anche la deformazione della tubazione in carichi aggiuntivi sugli ugelli dell'attrezzatura, aumentando il rischio di perdite e guasti per fatica.

Questa figura mostra la curva delle prestazioni di spostamento del carico di un supporto/gancio a molla variabile, inclusi i parametri chiave di carico e spostamento per verificare la precisione di carico e l'affidabilità operativa del prodotto.

Ogni unità è soggetta a calibrazione del carico e test delle prestazioni prima della spedizione. La deviazione del carico di impostazione è controllata entro ±5%, in conformità con lo standard internazionale ANSI/MSS‑SP‑58‑2018 e NB/T47039‑2013.

I prodotti soddisfano i requisiti tecnici per i sistemi di tubazioni elettriche, petrolchimici e altri sistemi industriali. Secondo MSS‑SP‑58‑2018, la variabilità di carico massima consentita per le unità a molla variabile non deve superare il 25% del carico a caldo operativo durante l'intera corsa di lavoro.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Basandosi su 14 anni di esperienza nella produzione di supporti e ganci per tubazioni, Yangzhou Tianshun Pipeline Technology Co., Ltd. fornisce ganci a molla personalizzati per l'industria petrolifera e del gas per controllare lo stress delle tubazioni, proteggere le interfacce delle apparecchiature critiche e adattarsi alle complesse condizioni in loco.

Le sfide principali che devono essere affrontate dai supporti per gli oleodotti e i gasdotti

I sistemi di condutture nelle raffinerie, nei terminali GNL, negli impianti di trattamento del gas e nelle stazioni di pompaggio a lunga distanza presentano condizioni operative diverse ma condividono lo stesso requisito: il peso morto delle condotte e lo spostamento termico devono essere controllati entro limiti di sicurezza. Le condotte di processo spesso operano a temperature superiori a 300°C, mentre le condotte criogeniche di GNL funzionano a temperature inferiori a -162°C, rendendo inadeguata un’unica soluzione di supporto.

Inoltre, gli ambienti acidi contenenti idrogeno solforato richiedono che i componenti strutturali abbiano resistenza allo stress cracking (SSC) da solfuro, mentre le piattaforme offshore e le strutture costiere richiedono una protezione dalla nebbia salina di alta qualità. Nella pratica ingegneristica, supporti e pendini non devono solo fornire forze di supporto prevedibili, ma anche adattarsi alle deviazioni della fondazione durante l'installazione e rimanere esenti da guasti dovuti a corrosione o rilassamento durante il funzionamento a lungo termine.

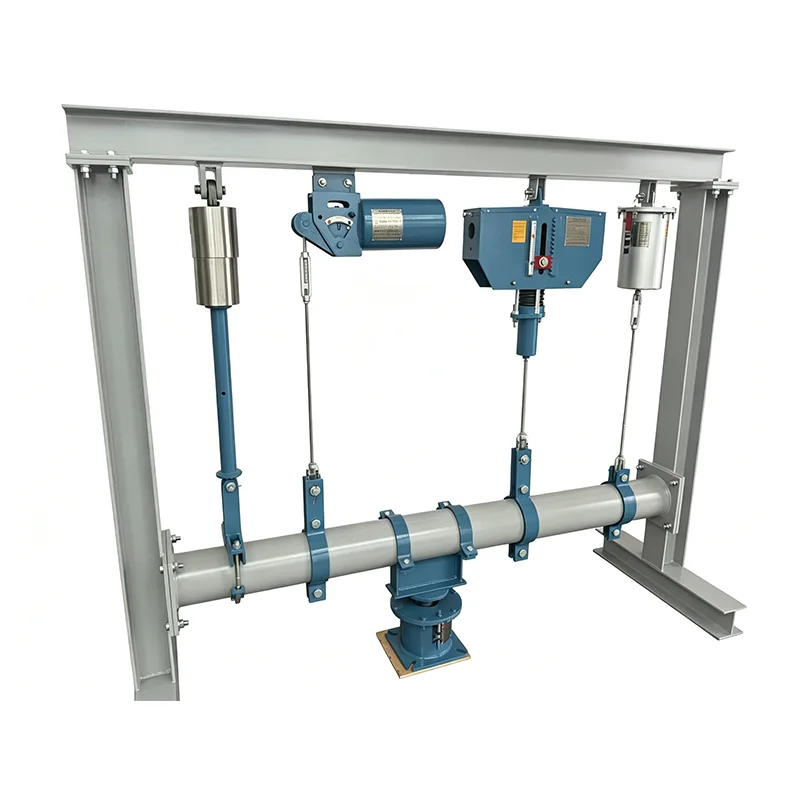

Progettazione e funzioni dei supporti a molla per l'industria petrolifera e del gas

I supporti a molla per l'industria petrolifera e del gas sono configurati individualmente in base ai rapporti di analisi delle sollecitazioni della tubazione, disponibili in due tipi di carico: molla variabile e molla a forza costante. Le unità a molla variabili forniscono supporto con rigidità lineare all'interno del loro intervallo di corsa, adatte per punti con piccoli spostamenti e bassa sensibilità alle variazioni di forza. Le unità a forza costante utilizzano un meccanismo a molla primaria e secondaria per controllare la variazione della forza di supporto entro il 5% durante l'intera corsa, rendendole ideali per ugelli di apparecchiature, estrattori, ribollitori, ingressi e uscite di compressori e altri luoghi con severi requisiti di carico degli ugelli.

A seconda del mezzo e dell'ambiente di installazione, gli elementi elastici sono realizzati in acciai per molle legati come 60Si2Mn o 50CrVA. I cilindri e i componenti strutturali possono essere fabbricati in acciaio al carbonio, acciaio resistente al calore, acciaio inossidabile duplex o leghe a base di nichel, con trattamenti dei materiali conformi alla norma NACE MR0175/ISO 15156 per soddisfare i requisiti dei giacimenti di petrolio e gas.

Per i rivestimenti protettivi, gli impianti offshore possono utilizzare un primer epossidico ricco di zinco ad alta adesione più un sistema di finitura poliuretanica, mentre le tubazioni onshore utilizzano comunemente la zincatura a caldo o il rivestimento Dacromet per garantire prestazioni a lungo termine in nebbia salina e atmosfere industriali. I prodotti sono conformi agli standard tra cui ASME B31.3, ASME B31.4 e MSS SP-58. Ciascun alloggiamento è dotato di targhetta di spostamento del carico e perno di bloccaggio per una facile installazione a freddo e verifica in loco.

Selezione in loco, installazione e stabilità a lungo termine

Dopo aver ricevuto i dati di analisi delle sollecitazioni della pipeline, il nostro team tecnico consiglia di abbinare i supporti a molla per i modelli dell'industria petrolifera e del gas e le costanti della molla per ciascun punto di supporto. Durante la fase di selezione, viene prestata particolare attenzione al carico di progetto, allo spostamento di progetto, alla temperatura e al grado di corrosione ambientale, considerando anche il peso aggiuntivo delle tubazioni riempite d'acqua durante le condizioni di prova idrostatica per prevenire il sovraccarico o la solidificazione della molla.

Durante l'installazione, i supporti a molla per l'industria petrolifera e del gas forniscono un certo intervallo di regolazione verticale per assorbire gli errori di elevazione della fondazione e le deviazioni di prefabbricazione dei tubi. Le unità a forza costante possono essere opzionalmente dotate di dispositivi di regolazione ausiliari a vite o idraulici per un allineamento preciso anche in condizioni di carico pesante. Il perno di bloccaggio viene rimosso dopo che la tubazione si è riscaldata e la staffa entra in funzione senza richiedere alcuna lavorazione a caldo.

Durante il funzionamento a lungo termine, il design della molla anti-rilassamento e i punti di ispezione regolari aiutano i team di manutenzione a rilevare tempestivamente le anomalie. Tra i nostri progetti esportati in più di 45 paesi, oltre il 70% dei successivi ordini di supporto e di grucce proviene da clienti esistenti. Questi dati sugli acquisti ripetuti riflettono in una certa misura l'affidabilità continua dei nostri prodotti.

Posizioni di applicazione tipiche negli impianti petroliferi e del gas

Unità di cracking catalitico fluido (FCC) e idroprocessamento: gli oleodotti e i gasdotti di reazione ad alta temperatura e i gasdotti di scarico dei rigeneratori subiscono grandi spostamenti termici durante il funzionamento con limiti rigorosi di carico degli ugelli. L'uso di supporti a molla a forza costante controlla efficacemente le forze di interfaccia su apparecchiature quali reattori e separatori del terzo stadio, prevenendo perdite dai giunti della flangia.

Terminali GNL e sistemi criogenici: le tubazioni criogeniche tra i bracci di scarico e i serbatoi di stoccaggio, nonché le tubazioni di circolazione del refrigerante, affrontano differenze di temperatura estreme. I supporti a molla adottano materiali resistenti alla criogenicità per fornire un supporto stabile durante l'intero processo, dal preraffreddamento a freddo al funzionamento criogenico profondo, proteggendo i giunti di dilatazione e gli ugelli del serbatoio.

Condotte a lunga distanza per petrolio greggio e prodotti: le condotte di ingresso e uscita nelle stazioni di pompaggio e le condotte dell'area delle valvole subiscono variazioni di temperatura con le stagioni e i mezzi trasportati. I supporti a molla variabili combinati con le staffe limite mantengono la corretta pendenza della tubazione, evitando vibrazioni e rischi di colpi d'ariete causati dal sollevamento del punto di supporto.

Piattaforme offshore e FPSO: queste strutture hanno spazi compatti e sono soggette a carichi dinamici aggiuntivi dovuti al movimento oscillatorio. I supporti a molla a forza costante con funzioni limite possono essere utilizzati insieme agli smorzatori per compensare lo spostamento termico, limitando al tempo stesso l'oscillazione a bassa frequenza causata dal vento e dalle onde, riducendo i danni da fatica articolare.

Documentazione di qualità e supporto tecnico

A partire dalla nuova ispezione del filo della molla in entrata, la nostra fabbrica implementa un rigoroso controllo di qualità in ogni fase: verifica del numero di colate, ispezione della durezza e metallografica dopo il trattamento termico, test di rigidità a corsa completa del prodotto finito e test di adesione del rivestimento. Ogni lotto di ganci a molla per l'industria petrolifera e del gas può essere fornito con certificati di qualità dei materiali, rapporti di ispezione, dichiarazioni di conformità NACE e documenti di certificazione ASME per supportare gli audit dei progetti all'estero.

Il nostro team tecnico può fornire manuali di installazione dettagliati e raccomandazioni sulla regolazione dello stato a freddo secondo necessità e può collaborare con la presenza di testimoni terzi o con la supervisione in loco.

Se è necessario configurare i ganci a molla per l'industria petrolifera e del gas per uno specifico progetto petrolifero e del gas, fornire i disegni del layout della tubazione, i rapporti sui calcoli delle sollecitazioni e i dati ambientali in loco. Forniremo un rapporto di selezione comprendente i calcoli della corsa di carico e le altezze di installazione consigliate, piuttosto che un semplice elenco di modelli standard, aiutandoti a controllare i costi complessivi garantendo al tempo stesso il funzionamento sicuro e affidabile del tuo sistema di supporto della tubazione durante tutto il suo ciclo di vita.
