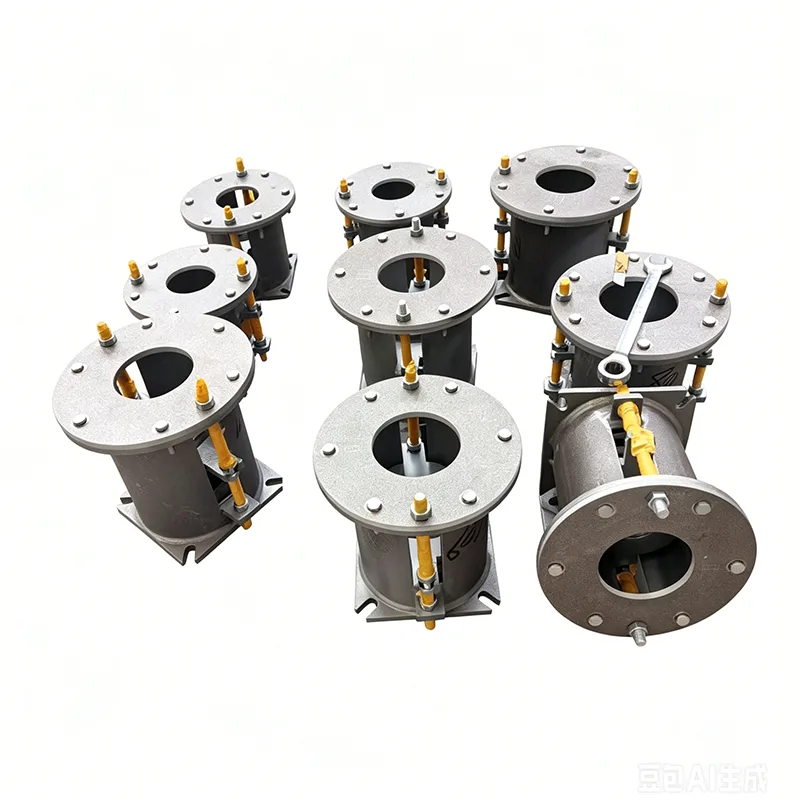

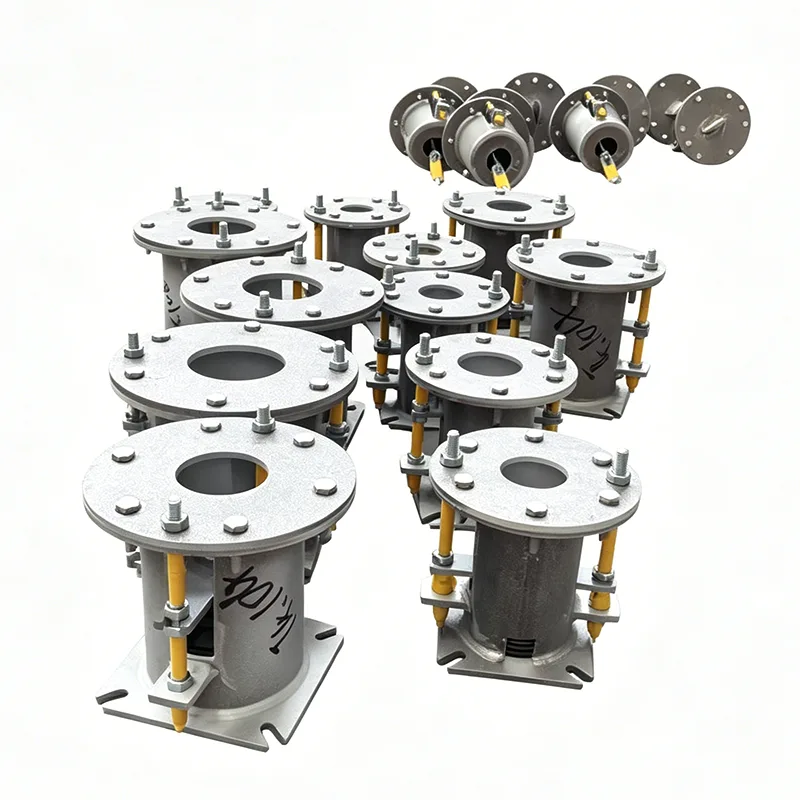

Supporto primaverile per le centrali elettriche

Nelle centrali elettriche, le condotte principali del vapore, le condotte del vapore di riscaldamento ad alta temperatura e altri sistemi simili trasportano continuamente fluidi in condizioni di alta temperatura e alta pressione, subendo un'espansione termica che va da diversi millimetri a decine di millimetri. Il fissaggio rigido converte questi spostamenti in forze di spinta aggiuntive che vengono trasmesse ai collettori delle caldaie e alle interfacce delle turbine, aumentando lo stress sui giunti saldati, sulle flange e sugli involucri delle apparecchiature.

Sviluppato appositamente per queste condizioni operative da Yangzhou Tianshun Pipeline Technology Co., Ltd., il supporto a molla della centrale elettrica compensa lo spostamento attraverso il carico elastico, mantenendo lo stress della tubazione entro i limiti consentiti standard. Questo documento spiega la filosofia di progettazione, le prestazioni operative e l'approccio di supporto tecnico di questo prodotto, in base ai requisiti effettivi dei sistemi di condotte del vapore.

Requisiti per i supporti elastici nel controllo delle sollecitazioni delle condotte a vapore

La progettazione delle condotte del vapore generalmente segue codici come ASME B31.1, che richiedono che i supporti/ganci dei tubi sopportino sia il peso proprio della tubazione che il peso del mezzo senza impedire lo spostamento termico. Se la forza di supporto varia eccessivamente con lo spostamento, la sollecitazione locale del sistema di tubazioni può superare i valori consentiti, costringendo ad adeguamenti in loco o addirittura a rilavorazioni.

Inoltre, le interfacce turbina e caldaia hanno tipicamente limiti ammissibili molto rigidi per forze e momenti. Soluzioni di supporto inadeguate possono ridurre significativamente la durata delle principali interfacce delle apparecchiature. Ciò richiede che i prodotti di supporto/gancio forniscano forze di supporto stabili e prevedibili entro la corsa specificata, offrendo allo stesso tempo un margine di regolazione sufficiente per adattarsi alle deviazioni in loco.

In che modo i supporti Spring per le centrali elettriche soddisfano questi requisiti

I supporti a molla per centrali elettriche sono disponibili in due configurazioni: molla variabile e molla a forza costante, selezionate in base ai risultati dell'analisi delle sollecitazioni della tubazione. Le unità a molla variabile trasportano il carico con rigidità lineare, mentre le unità a forza costante utilizzano un meccanismo a molla primaria e secondaria per controllare il tasso di variazione della forza di supporto entro il 5% durante l'intera corsa di lavoro, fornendo un supporto quasi costante al sistema di tubazioni dallo stato freddo allo stato caldo.

Gli elementi elastici sono realizzati con acciai per molle legati tra cui 60Si2Mn e 50CrVA. I componenti strutturali possono essere realizzati in acciaio al carbonio, acciaio resistente al calore o acciaio inossidabile. L'intervallo di applicazione della temperatura complessiva copre da -196°C a +650°C, adattando tutti gli stati termici delle tubazioni del vapore, dal riscaldamento a bassa temperatura al funzionamento a pieno carico.

Ogni supporto molla per centrale elettrica viene sottoposto a test di compressione a corsa completa con registrazione della curva di rigidità prima della spedizione. La custodia è dotata di targhetta di spostamento del carico e dispositivo di blocco dell'installazione. L'installazione in loco richiede solo il montaggio a freddo; è sufficiente rimuovere il perno di bloccaggio dopo che la temperatura della tubazione aumenta e il supporto/gancio entra nello stato operativo senza saldature in loco o regolazioni complesse.

Installazione in loco e prestazioni operative a lungo termine

Errori cumulativi nell'elevazione della fondazione e nel taglio della sezione del tubo sono inevitabili durante l'installazione della tubazione del vapore. L'intervallo di regolazione fine dell'altezza fornito dai supporti a molla Power Plant assorbe queste deviazioni, prevenendo un vincolo rigido. Le unità a molla a forza costante sono generalmente dotate di meccanismi di regolazione ausiliari a vite o idraulici, che consentono il funzionamento da parte di una sola persona anche su tubazioni per carichi pesanti di grande diametro.

Durante il funzionamento a lungo termine, il design della molla anti-rilassamento e i trattamenti superficiali (zincatura a caldo o rivestimento Dacromet) mantengono prestazioni di supporto stabili. In numerosi progetti di centrali elettriche all'estero, oltre il 70% dei successivi ordini di supporto/hanger proviene da clienti esistenti. Questo elevato tasso di acquisti ripetuti convalida indirettamente le prestazioni a lungo termine dei nostri prodotti.

Posizioni e funzioni tipiche di installazione

Nell'area caldaie, i supporti a molla della centrale elettrica sono installati su sezioni verticali e orizzontali dei condotti principali del vapore, delle tubazioni di uscita del surriscaldatore e delle tubazioni del vapore di riscaldamento. Assorbono la dilatazione termica verso l'alto, prevenendo sollecitazioni eccessive sulle connessioni degli ugelli del collettore.

Vicino alla turbina, i supporti/ganci a molla sulle sezioni della tubazione del vapore ad alta temperatura vicino alle valvole principali del vapore e alle valvole di regolazione riducono le forze e i momenti dei componenti, aiutando a mantenere l'allineamento dell'albero. Sebbene le condutture dell'acqua di alimentazione e dell'acqua di temperatura operino a temperature più basse, presentano comunque significative differenze di temperatura tra avvio e arresto. I supporti elastici mantengono la pendenza della tubazione e riducono il rischio di cavitazione.

In queste applicazioni, i supporti/ganci sono spesso combinati con smorzatori, staffe di limitazione e altri componenti per formare una soluzione di ritenuta flessibile per un sistema di tubazioni completo.

Supporto tecnico al progetto e accettazione del prodotto

A partire dalla fase di selezione, il nostro team tecnico riceve rapporti sull'analisi delle sollecitazioni del sistema di tubazioni, calcola il carico di progetto e lo spostamento per ciascun punto di supporto, consiglia i tipi di supporto molle della centrale elettrica e le costanti della molla appropriati e fornisce una guida dettagliata all'installazione.

La nostra fabbrica mantiene una catena completa di controllo della qualità, dalla nuova ispezione del filo della molla in entrata, ai test di durezza dopo il trattamento termico fino ai test di rigidità del prodotto finito. Le registrazioni dei processi rilevanti e i documenti sulla qualità dei materiali possono essere forniti in conformità con standard quali ASME e CE. Per le isole convenzionali dell'energia nucleare e altri progetti con requisiti elevati, possono essere forniti ulteriori rapporti sui test di qualificazione delle funzioni di supporto e documenti di tracciabilità.

Se hai requisiti di supporto per le condutture del vapore, fornisci i disegni del layout delle tubazioni e i dati sulle sollecitazioni. Forniremo una soluzione di configurazione specifica per il supporto primaverile della centrale elettrica anziché un elenco di modelli generici. Sfruttando i 14 anni di esperienza di Yangzhou Tianshun nel supporto di condutture e dati di progetti provenienti da 45 paesi in tutto il mondo, possiamo aiutarvi a controllare i costi complessivi di approvvigionamento e installazione garantendo al contempo la sicurezza del vostro sistema a vapore.
