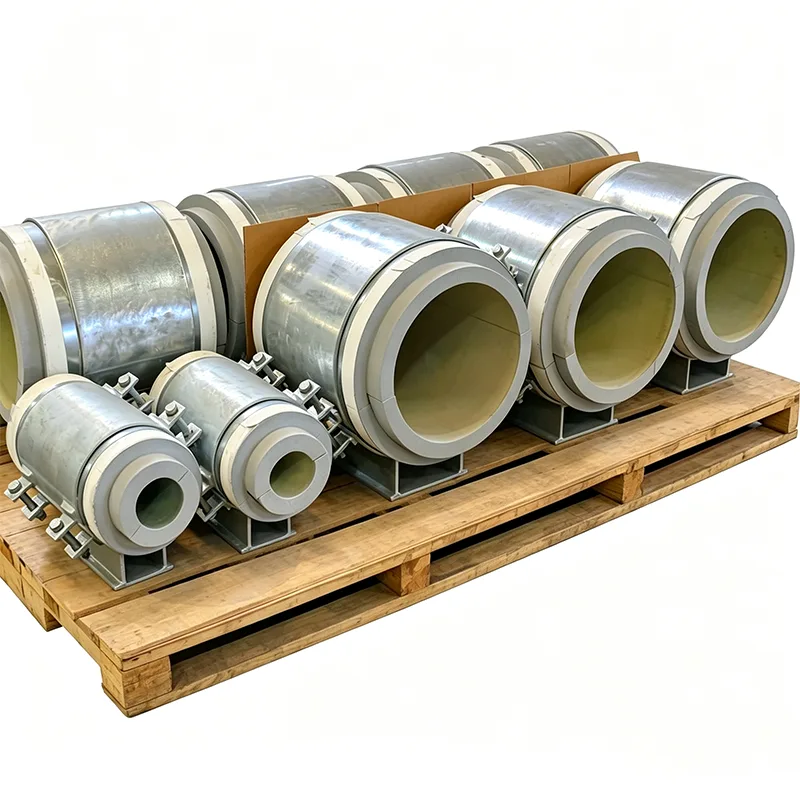

Supporto per scivolo per tubi preisolato

Un tubo che si espande e si contrae a causa dei cambiamenti di temperatura deve muoversi sui suoi supporti. Un tubo che deve rimanere isolato necessita di un involucro termico ininterrotto. Soddisfare entrambi i requisiti nello stesso punto di supporto di solito significa installare una piastra scorrevole separata e quindi tagliare l'isolamento attorno ad essa sul posto: una sequenza che lascia spazio a disallineamenti, isolamento compresso e una tenuta al vapore inaffidabile. Un supporto scorrevole per tubi preisolato risolve questo problema integrando il meccanismo di scorrimento e il blocco isolante in un'unica unità assemblata in fabbrica che arriva sul posto pronta ad accettare il tubo e l'isolamento adiacente.

Produciamo questi supporti scorrevoli integrati nel nostro stabilimento di Yangzhou dal 2012, per linee di vapore, reti di acqua refrigerata e tubi di trasferimento criogenici in oltre 45 paesi. Ogni gruppo è progettato in modo che il tubo si muova liberamente, l'isolamento rimanga intatto e l'acciaio di supporto rimanga a una temperatura sicura.

Come funzionano insieme le funzioni di scorrimento e di isolamento

Il corpo di supporto contiene un blocco isolante rigido ad alta densità che trasferisce il carico del tubo dalla sella alla piastra di base. Nessun metallo tocca il metallo attraverso il percorso del carico: l'isolamento stesso funge da taglio termico. Sotto il blocco isolante durante la fabbricazione viene posizionata con precisione una coppia scorrevole a basso attrito.

L'elemento scorrevole superiore è una lamiera di acciaio inossidabile lucidato incollata sul lato inferiore del blocco isolante o su una piastra intermedia di distribuzione del carico.

Il componente scorrevole inferiore è un cuscinetto impregnato di PTFE o grafite fissato sulla parte superiore della piastra di base in acciaio.

L'intera interfaccia di scorrimento è racchiusa all'interno del corpo di supporto, protetta dalla polvere di costruzione, dalla sabbia trasportata dal vento e dall'umidità che potrebbero aumentare l'attrito o causare corrosione nel tempo.

L'area della superficie di scorrimento e la lunghezza della corsa vengono calcolate dai dati dell'analisi della sollecitazione del tubo. Aggiungiamo un margine generoso oltre lo spostamento massimo previsto, quindi anche un transitorio insolito non spingerà il supporto oltre la sua gamma progettata.

Isolamento che funziona alla temperatura operativa

Il materiale del blocco isolante è selezionato per le condizioni termiche specifiche della tua linea, non prelevato da uno stock unico. Le nostre opzioni di materiali standard includono:

PIR (poliisocianurato) ad alta densità: per acqua refrigerata, salamoia e servizi freddi fino a -50°C.

Vetro cellulare: per applicazioni criogeniche fino a -196°C dove l'impermeabilità all'umidità è fondamentale.

Silicato di calcio: per vapore, olio caldo e linee di processo fino a 650°C.

Pannelli a base di perlite o microporosi: per applicazioni che richiedono una conduttività termica molto bassa a temperature estreme.

Ogni blocco viene lavorato per adattarsi al diametro del tubo e allo spessore dell'isolamento specificati per il progetto. La sua resistenza alla compressione viene verificata rispetto all'intero carico di prova idraulica, non solo al peso operativo, per evitare schiacciamenti durante la messa in servizio.

Una barriera al vapore che non viene interrotta

Il corpo della scarpa in metallo è realizzato con una flangia di tenuta integrata. Quando il personale del cantiere installa l'isolamento del tubo e il rivestimento esterno, porta la barriera al vapore direttamente su questa flangia e la sigilla con adesivo o nastro. Il risultato è un involucro continuo e ispezionabile che attraversa direttamente la posizione del supporto: senza spazi vuoti, senza toppe tagliate a mano, senza fare affidamento solo sul mastice applicato in loco.

Documentazione e affidabilità

Ogni supporto per vetrini preisolato viene fornito con un set completo di documentazione:

Certificati EN 10204 Tipo 3.1 per tutte le parti in acciaio.

Schede tecniche dei materiali isolanti con valori di conducibilità termica e resistenza a compressione alla temperatura di progetto.

Certificati del coefficiente di attrito della piastra di scorrimento, verificati mediante test di laboratorio.

Rapporti dimensionali che confermano la corsa, lo spessore del blocco e le dimensioni della piastra di base.

Applicazioni comuni

Pipe rack per vapore e condensa in centrali elettriche e impianti industriali.

Linee di acqua refrigerata e teleraffreddamento in cui i supporti di scorrimento sono posizionati su lunghi tratti rettilinei.

Gallerie di tubi criogenici in cui la contrazione termica richiede una superficie di scorrimento affidabile e a basso attrito.

Qualsiasi sistema di tubazioni isolate in cui le piastre scorrevoli assemblate sul campo rallenterebbero l'installazione dell'isolamento e creerebbero difficoltà di ispezione.

Perché Tianshun?

Un supporto scorrevole che lega o schiaccia il suo isolamento dopo alcuni cicli termici non è un supporto scorrevole: è un ordine di riparazione futuro. Il nostro approccio integrato in fabbrica elimina la variabilità dell'assemblaggio sul campo e garantisce che le superfici scorrevoli siano allineate, il blocco isolante sia completamente supportato e la barriera al vapore possa essere eseguita in modo pulito dal team del sito. Con oltre il 70% di attività ripetute e supporto tecnico che inizia dai tuoi esercizi isometrici, forniamo un prodotto che funziona in modo prevedibile dal primo riscaldamento all'ultimo.

Domande frequenti

D: È possibile sostituire la superficie di scorrimento se si usura?

R: Le superfici di scorrimento sono racchiuse e incollate all'interno dell'assemblaggio di fabbrica, quindi la sostituzione sul campo non è pratica. I materiali che utilizziamo sono progettati per resistere a decenni di movimento sotto i carichi di progetto e forniamo dati sui test di attrito con ogni ordine.

D: Quale intervallo di temperature è coperto?

R: Da -196°C (vetro cellulare) a +650°C (silicato di calcio). Temperature più elevate possono essere soddisfatte con materiali speciali: contatta il nostro team di ingegneri.

D: Come si impedisce che il blocco isolante venga tagliato dall'azione di scorrimento?

R: Il piano di scorrimento si trova sotto il blocco isolante e una piastra rigida di distribuzione del carico separa i due. L'isolamento è sottoposto solo a carico di compressione; le forze di scorrimento si trasferiscono direttamente tra le superfici metalliche.

D: Posso avere un supporto scorrevole che guidi il tubo anche lateralmente?

R: Sì. Possiamo aggiungere piastre guida integrali al corpo di supporto, consentendo il movimento assiale e limitando lo spostamento laterale.
