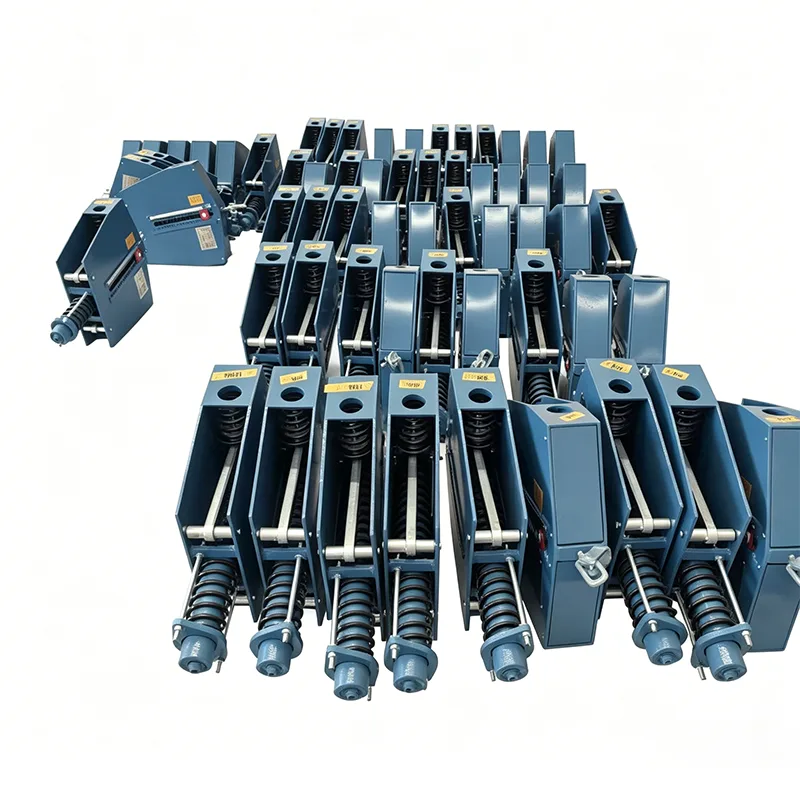

Supporto costante della molla della centrale termoelettrica

Fondata nel 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. vanta 14 anni di profonda esperienza nelle soluzioni di supporto per condotte per il settore energetico, con prodotti che servono dozzine di progetti di centrali elettriche nazionali. Il nostro supporto a molla costante per centrali termiche è un prodotto specializzato sviluppato rigorosamente in conformità con la serie DL/T degli standard del settore energetico. Ottimizzato appositamente per le caratteristiche di funzionamento continuo ad alta temperatura, alta pressione e ciclo lungo delle centrali termoelettriche, è il componente di supporto principale per i quattro principali sistemi di condutture delle centrali elettriche.

Requisiti unici del supporto delle condutture delle centrali termoelettriche

Rispetto alle normali condotte industriali, i sistemi di condutture delle centrali termoelettriche operano in condizioni molto più difficili:

▶  Alta temperatura e pressione: condutture principali del vapore a 540 ℃ ~ 620 ℃, pressione 16 MPa ~ 35 MPa

▶  Grande spostamento termico: lo spostamento verticale delle principali condutture del vapore può raggiungere 300~500 mm

▶  Carichi pesanti: tubazioni a pareti spesse di grande diametro, carico a punto di sollevamento singolo 50 ~ 300 tonnellate

▶  Elevati requisiti di funzionamento continuo: ore di funzionamento annuali dell'unità ≥7500 ore, con enormi perdite di arresto

▶  Sensibile alla spinta delle apparecchiature: requisiti estremamente severi per la spinta delle tubazioni agli ingressi e alle uscite delle turbine a vapore

▶  Livello di sicurezza elevato: classificati come condotte in pressione, con significative responsabilità in termini di sicurezza

I normali supporti a molla costante non possono soddisfare pienamente questi requisiti, rendendo essenziale il supporto a molla costante dedicato della centrale termica.

Specifiche Tecniche del Prodotto

Requisiti standard del settore energetico

I pendini e i supporti delle centrali termoelettriche devono essere conformi ai seguenti standard del settore energetico:

Il supporto a molla costante della centrale termica soddisfa pienamente tutti i requisiti standard di cui sopra e i documenti di consegna in fabbrica possono essere utilizzati direttamente per la supervisione e l'accettazione della qualità della centrale elettrica.

Guida alla scelta del sistema di centrali elettriche

5 progetti ottimizzati per le condizioni di lavoro delle centrali elettriche

Ottimizzazione dell'adattamento alle alte temperature

Le molle utilizzano acciaio per molle 60Si2CrVA resistente alle alte temperature, riducendo il tasso di rilassamento dello stress del 50% a 400 ℃

Le parti ad alta temperatura adottano acciaio resistente al calore 12Cr1MoV per evitare lo scorrimento ad alta temperatura

Dotato di copritubo termoisolanti per bloccare il trasferimento di calore dalle tubazioni alle molle

Temperatura operativa della molla controllata al di sotto di 120 ℃ per garantire stabilità delle prestazioni a lungo termine

Ottimizzazione della protezione dell'interfaccia della turbina a vapore

Costanza migliorata a ≤±4%, riducendo al minimo la spinta sulle turbine a vapore

Calibrato per condizioni di lavoro sia a freddo che a caldo prima della consegna

Indicazione dello spostamento precisa fino a 1 mm per un comodo monitoraggio del funzionamento

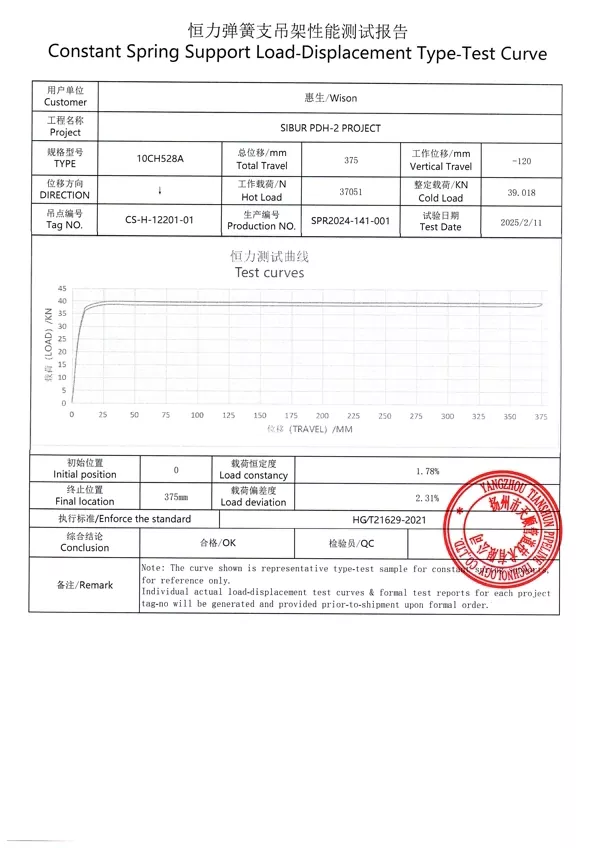

Curve di carico-spostamento disponibili per supportare l'analisi delle sollecitazioni della tubazione

Ottimizzazione dell'affidabilità del funzionamento a ciclo lungo

Superficie della camma con tempra ad alta frequenza + trattamento di cementazione, durata all'usura 5 volte più lunga

Alberi perni con boccole autolubrificanti, design esente da manutenzione

Tutti i bulloni con misure anti-allentamento, nessun allentamento sotto vibrazione

Grado anticorrosivo di livello C4, adatto per ambienti esterni di centrali elettriche

Ottimizzazione della comodità di installazione e messa in servizio

Calibrato con precisione in base ai carichi dell'istituto di progettazione prima della consegna, installazione diretta in cantiere

Dotato di speciale strumento di sblocco, sblocco con un clic dopo l'installazione

Meccanismo di regolazione del carico esterno, che consente la regolazione fine online durante il funzionamento

Segni di spostamento chiari per una facile osservazione da parte del personale addetto all'ispezione della centrale elettrica

Progettazione della ridondanza di sicurezza

Limiti meccanici superiori e inferiori per evitare danni da oltrecorsa

Fattore di sicurezza dell'asta di sospensione ≥ 5 volte, eliminando il rischio di frattura

Dispositivo di protezione dalla rottura della molla, che garantisce un supporto sicuro anche in condizioni estreme

Segnali di avvertenza di sovraccarico per sollecitare gli operatori a una gestione tempestiva

Esperienza nel funzionamento e nella manutenzione di centrali elettriche (14 anni di riepilogo del settore)

Problemi comuni e misure preventive

Punti chiave dell'ispezione delle centrali elettriche (consigliato trimestralmente)

Controllare la posizione dell'indicatore di spostamento e confrontarla con i record storici

Verificare che tutti i bulloni di bloccaggio siano stati rimossi

Ispezionare le aste dei pendini e gli alberi dei perni per individuare eventuali deformazioni e crepe

Controllare le saldature per eventuali crepe

Ispezionare l'integrità del rivestimento anticorrosione

Registrare i dati operativi e creare il registro dei supporti/ganci

Con una corretta manutenzione, il supporto a molla costante della centrale termica ha una durata di servizio di oltre 20 anni, pari alla durata di vita delle apparecchiature principali della centrale elettrica.

Consegna e assistenza per progetti di centrali elettriche

Standard di consegna del progetto di centrale elettricaPacchetto di documenti di fabbrica (che soddisfa i requisiti di supervisione della qualità della centrale elettrica):

Certificato di qualificazione del prodotto

Certificati di qualità dei materiali

Rapporti di prova primaverili

Curve complete di prova di carico della macchina

Manuale di installazione e funzionamento

Registri delle ispezioni in fabbrica

Servizio in loco:

Personale tecnico in loco informativa tecnica

Guida all'installazione e alla messa in servizio

Supportare l'operazione di prova sezionale della centrale elettrica

Scorta per l'operazione di prova di 168 ore dell'unità

Track record del progetto della centrale elettrica

Servito oltre 30 progetti di centrali elettriche domestiche, comprese unità da 300 MW, 600 MW, 1000 MW

Fornito supporto per quattro condutture principali di un'unità ultra-supercritica da 1000 MW

Sostituiti oltre 200 supporti/ganci in un progetto di ristrutturazione di una centrale termica

Nessun reclamo sulla qualità per anni consecutivi, elevato tasso di acquisti ripetuti da centrali elettriche

Impegno nel servizio post-vendita

Garanzia del prodotto di 3 anni, riparazione e sostituzione gratuite durante il periodo di garanzia

Risposta 24 ore su 24 ai problemi di emergenza delle centrali elettriche, supporto in loco entro 48 ore

Consulenza tecnica a vita e fornitura di pezzi di ricambio

Disponibile servizio annuale di supporto/ispezione dei ganci

Il supporto a molla costante per centrali termoelettriche è la scelta di supporto affidabile per condotte ad alta temperatura e alta pressione nelle centrali termoelettriche. Con 14 anni di profonda esperienza nel settore energetico, comprendiamo a fondo le condizioni di lavoro e i requisiti standard delle centrali elettriche, garantendo un funzionamento sicuro e stabile dell'unità con prodotti e servizi professionali.
