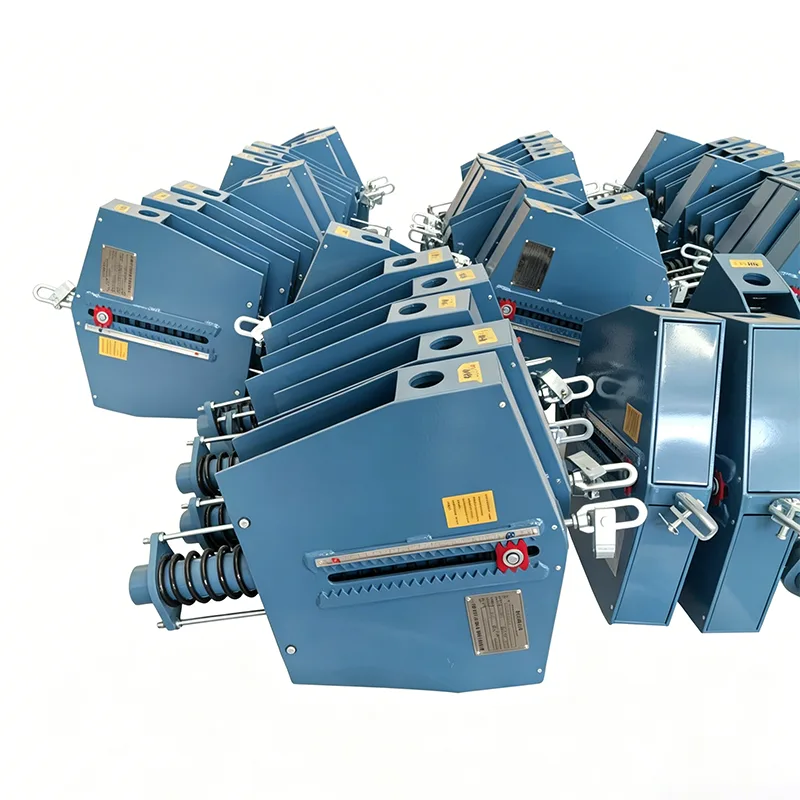

Supporto costante della molla della conduttura energetica

Nelle reti di gasdotti per gas naturale, GNL, energia da idrogeno e tradizionali gasdotti per il trasporto di energia, i sistemi di condutture spesso si estendono su ambienti geografici complessi e resistono a forti dilatazioni e contrazioni termiche. Supportata da 14 anni di accumulo tecnico nella tecnologia di supporto delle condutture, Yangzhou Tianshun Pipeline Technology Co., Ltd. ha sviluppato appositamente il supporto a molla costante della conduttura energetica per gli scenari di trasmissione dell'energia. Questo prodotto adotta un meccanismo di equilibrio del momento di precisione per garantire che il carico di supporto rimanga costante quando la tubazione subisce uno spostamento verticale di ampia portata. Questa caratteristica evita efficacemente lo stress aggiuntivo causato dal trasferimento del carico su apparecchiature sensibili come valvole e compressori, ed è un componente chiave che garantisce il funzionamento sicuro e stabile delle reti di condutture energetiche a lunga distanza.

Curva di spostamento-carico ottenuta dalla prova di tipo di un supporto/gancio a molla costante. L'asse orizzontale rappresenta lo spostamento mentre l'asse verticale rappresenta il carico. La curva rimane approssimativamente orizzontale per tutta la corsa di lavoro, dimostrando che la forza di supporto rimane essenzialmente costante quando la tubazione si flette a causa dell'espansione e della contrazione termica.

Questo test di tipo verifica la costanza del carico, la stabilità a corsa completa e l'affidabilità operativa delle unità a molla costante. Tutte le unità di produzione sono soggette a calibrazione del carico prima della spedizione, con deviazione del carico controllata entro ±6% in conformità con ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Questi prodotti sono applicabili ai sistemi di tubazioni industriali con ampio spostamento termico, comprese le condotte del vapore principale e altre tubazioni ad alta temperatura e alta pressione.

Specifiche Tecniche del Prodotto

Tabella delle specifiche del gancio a molla Constant	Esempio
Modello/Serie	PH, LH, CA, CS, TH
Capacità di carico (operativa)	0,1 kN - 500 kN
Viaggio totale	50 mm, 100 mm, 200 mm, 400 mm
Viaggio reale	Fino a 600 mm
Deviazione del carico (tolleranza)	±5% (Standard) / ±3% (Alta prec.)
Posizione di installazione	Orizzontale/Verticale
Finitura alloggiamento	Zincato a caldo/epossidico
Temp. operativa	Da -20°C a +80°C (ambiente)
Materiale della bobina della molla	60Si2Mn / 50CrVA
Intervallo di regolazione del carico	±10% (regolazione sul campo)

Adattabilità ingegneristica e vantaggi di funzionamento e manutenzione

Nella costruzione e nel funzionamento effettivi delle condotte energetiche, la progettazione dell'Energy Pipeline Constant Spring Support affronta pienamente i punti critici della costruzione in loco e della successiva manutenzione:

Bloccaggio allo stato freddo e installazione rapida: prima della consegna, la molla viene precompressa e bloccata nella posizione di installazione allo stato freddo secondo il rapporto di calcolo dello stress del sistema di tubazioni. In loco, sono necessarie solo una semplice regolazione fine della filettatura e il fissaggio delle radici per raggiungere lo stato di sollecitazione progettato, riducendo notevolmente il periodo di costruzione delle gallerie dei tubi.

Monitoraggio operativo visualizzato: dotato di piastre indicatrici di spostamento esterne ad alta precisione e scale di carico, il personale operativo e di manutenzione può giudicare intuitivamente se la tubazione si trova nella posizione di lavoro progettata durante l'ispezione quotidiana senza smontare l'involucro, facilitando il rilevamento tempestivo di assestamenti della tubazione o deformazioni anomale.

Metodi di radicazione flessibili: viene fornita una varietà di soluzioni di connessione alla radice (come piastre singole saldate, cerchi, connettori per strutture in acciaio, ecc.), che possono ottenere un radicamento stabile sia per gallerie di tubi sopraelevati, ponti di tubi che attraversano fiumi o corpi di apparecchiature.

Rigoroso sistema di produzione e controllo qualità

In quanto linea di difesa della sicurezza delle infrastrutture energetiche, l'intero processo di produzione di Energy Pipeline Constant Spring Support segue rigorosi standard di controllo qualità:

Test interni completi vengono eseguiti su ogni prodotto prima della spedizione

Prima della spedizione, ogni prodotto viene sottoposto a un processo completo di test interno. Questo processo include ispezione dimensionale e visiva, PMI (Positive Material Identification), test di durezza, test non distruttivi MT/PT ove applicabile, test di carico delle molle con curve di carico-spostamento e misurazione dello spessore del rivestimento. Vengono forniti rapporti sui test di fabbrica (FTR) e rapporti sui test sui materiali (MTR).

Chiarimento sull'accreditamento di terze parti

I test interni non sono la stessa cosa dei test di terze parti accreditati dall'ILAC. Se sono necessari test assistiti da terze parti o test di laboratorio, possono essere forniti come servizio opzionale separato.

Servizi facoltativi di ispezione di terze parti (quotati separatamente)

1. Test sui materiali

Questo servizio copre l'analisi della composizione chimica, le prove di trazione, le prove di impatto Charpy a bassa temperatura e le prove di durezza.

2. Saldare NDT

I metodi disponibili includono il test con particelle magnetiche (MT), il test con liquidi penetranti (PT), il test a ultrasuoni (UT) e il test radiografico (RT).

3. Test delle prestazioni del carico della molla

Sono incluse le curve carico-spostamento.

4. Ispezione della protezione dalla corrosione della zincatura a caldo/rivestimento epossidico

5. Test assistiti, sorveglianza di fabbrica e ispezione pre-imbarco (PSI)

I nostri vantaggi distintivi

Confrontato con il sistema internazionale di supporto dei tubi LISEGA

La precisione del carico del nostro prodotto, gli standard di prova e i sistemi di documentazione sono confrontati con il sistema internazionale di supporto dei tubi LISEGA.

Più di un fornitore nazionale standard

A differenza dei produttori nazionali standard che forniscono solo il prodotto stesso, con ogni unità elastica forniamo una curva carico-spostamento. Aiutiamo inoltre a organizzare test SGS di terze parti e ispezioni assistite e supportiamo le revisioni dei documenti da parte di ingegneri PE/CPE per progetti all'estero.

Perché scegliere il supporto costante a molla della pipeline energetica di Tianshun?

Profonda esperienza in progetti energetici: i prodotti hanno operato stabilmente in terminali GNL, gasdotti di trasporto a lunga distanza di gas naturale e progetti di raffinazione in più di 40 paesi in tutto il mondo, resistendo alle prove di climi estremi e condizioni di lavoro complesse.

Supporto tecnico per l'intero processo: Forniamo servizi tecnici per l'intero processo, dall'analisi delle sollecitazioni della tubazione (simulazione CAESAR II), al calcolo della selezione del tipo fino alla guida all'installazione in loco, garantendo che ciascun supporto corrisponda accuratamente alle condizioni di lavoro.

Consegna affidabile della catena di fornitura: affidandoci a linee di produzione automatizzate e apparecchiature di collaudo complete presso la nostra base di Jiangsu, garantiamo una consegna puntuale e di alta qualità dei materiali per progetti energetici su larga scala.

Supporto per l'intero ciclo di vita: stabiliamo file di progetto esclusivi e forniamo valutazione delle condizioni, reimpostazione del carico e guida alla sostituzione durante la manutenzione di arresto, riducendo i rischi di funzionamento e manutenzione delle reti di condutture.
